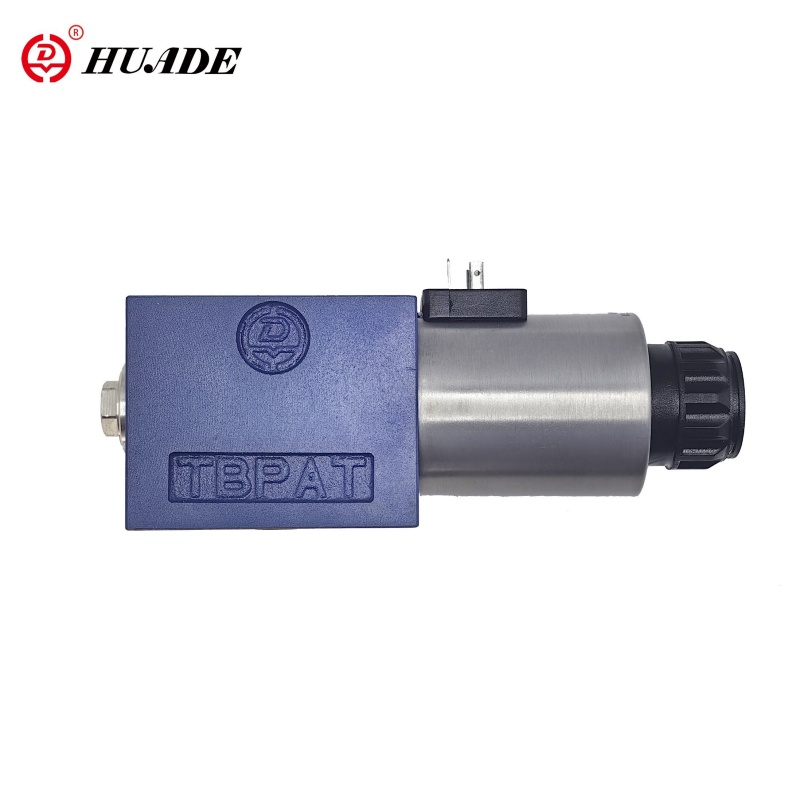

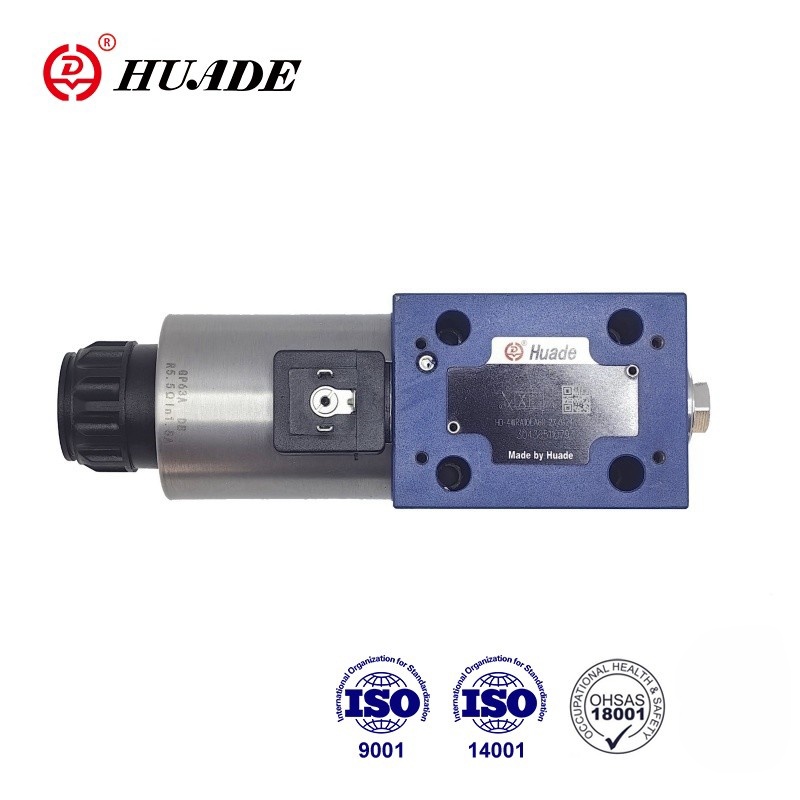

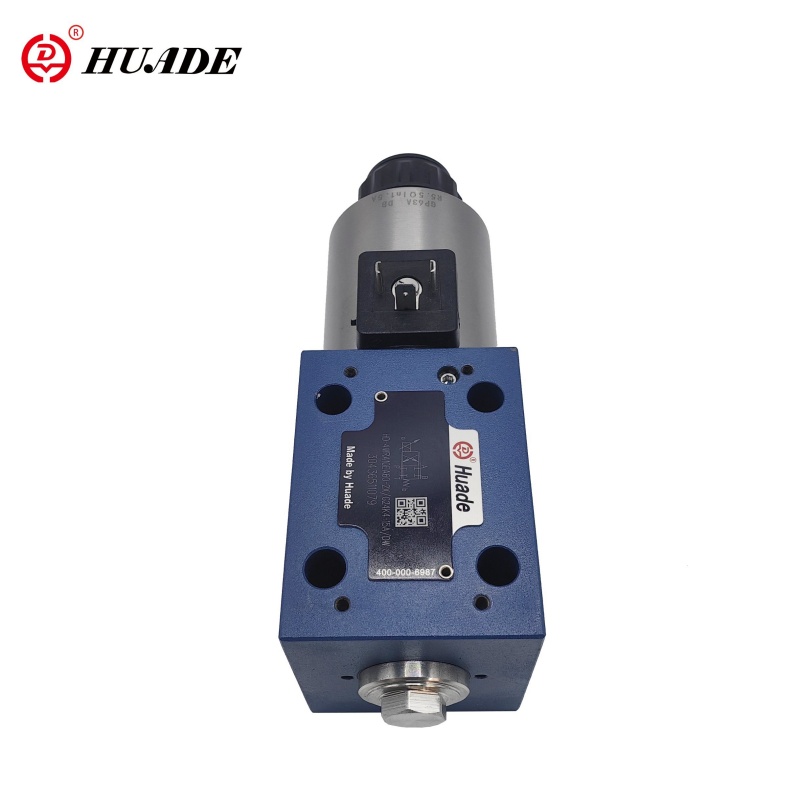

Le valvole direzionali proporzionali a 4/2 e 4/3 vie sono progettate come componenti ad azionamento diretto per il montaggio su piastra. L'azionamento avviene mediante solenoidi proporzionali con filetto centrale e bobina estraibile. I magneti sono controllati da un'elettronica di controllo esterna (tipo WRA) o da un'elettronica di controllo integrata (tipo WRAE). Grazie a due collaborazioni a lungo termine, le prestazioni di 4WRA 10 EA60-2X possono eguagliare quelle di Rexroth.
| Idraulico | |||
| Tipo di valvola | HD-WRA | HD-WRAE | |
| Pressione operativa (MPa) | Porta A,P,B | 31.5 | 31.5 |
| Porti T | 21 | 21 | |
| Portata nominale qv nom a △ P=1MPa | NS6 (l/min) | 7,15 e 26 | |
| NS10(l/min) | 30 e 60 | ||
| Grado di contaminazione (μ m) | ≤20 | ||
| Isteresi(%) | ≤5 | ||
| Errore di inversione (%) | ≤1 | ||
| Sensibilità della risposta(%) | ≤0,5 | ||
| Fluido in pressione | Olio minerale o estere fosforico | ||
| Intervallo di viscosità | 20~380 | ||
| Intervallo di temperatura ambiente (℃) | da -20 a +80 | da -20 a +50 | |
| Peso (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Elettrico | |||
| Elettrico, solenoide | |||
| Tipo di valvola | HD-WRA | HD-WRAE | |
| Tipo di tensione | DC | ||
| Controllato in tensione (V) | ±10 | ||
| Corrente massima per solenoide (A) | 2.5 | ||
| Resistenza bobina solenoide (Ω) | Valore freddo a 20 ℃ | 2 | |
| Massimo. valore caldo | 3 | ||
| Dovere | 100% | ||
| Temperatura della bobina (℃) | fino a +150 | ||
| Protezione valvola secondo DIN40050 | IP65 | ||
| Elettrica, elettronica di controllo | |||
| elettronica di controllo | HD-VT-VSPA2-1-1X/ | integrato nella valvola | |
| Tensione di alimentazione | Tensione nominale VCC | 24 | |
| Valore limite inferiore V | 21/22 | 19 | |
| Valore limite superiore V | 35 | ||
| Consumo energetico dell'amplificatore | Io massimo A | 1.8 | |
| Massimo. corrente impulsiva di potenza A | 3 | ||
Caratteristiche:
▶ Per il montaggio su piastra
▶Valvola proporzionale ad azionamento diretto per il controllo della direzione e del volume del flusso
▶ Bobina di controllo centrata a molla
▶ Elettronica di controllo integrata, interfaccia A1 o F1 per tipo 4WRAE
▶ Azionamento tramite solenoidi proporzionali con filettatura centrale e bobina estraibile
▶ Elettronica di controllo per tipo 4WRA
Applicazione:
La valvola direzionale proporzionale 4WRA 10 EA60-2X viene utilizzata per controllare il flusso e la direzione del fluido idraulico.
Le valvole proporzionali 4WRA 10 EA60-2X sono costituite essenzialmente da: Corpo (1) con superficie di montaggio Distributore a cassetto (2) con molle di compressione (3 ), Solenoidi (4) con filettatura centrale, Elettronica della valvola integrata opzionale (5).
HD-4WRA(E).2X/.
Con i magneti (4) diseccitati, il cassetto di comando (2) viene mantenuto in posizione centrale dalle molle di compressione (3).
Azionamento diretto del distributore a cassetto (2) eccitando un solenoide proporzionale.Es. comando del solenoide "b" (4). Il distributore a cassetto (2) viene spostato a sinistra in proporzione al segnale elettrico di ingresso. Collegamento da P ad A e da B a T tramite sezioni trasversali a forma di orifizio con caratteristiche di flusso progressive. Diseccitazione del magnete (4). Il cassetto di comando (2) viene riportato in posizione centrale mediante la molla di compressione (3).
Struttura della valvola direzionale proporzionale 4WRA -2X
HD-4WRA(E)...A-2X
In linea di principio la funzione di questa versione della valvola corrisponde a quella della valvola con 3 posizioni di commutazione. Le valvole con 2 posizioni di commutazione sono tuttavia dotate solo del magnete "a". Al posto del 2° magnete proporzionale per DN 6 è montato un tappo (5) oppure per DN 10 un coperchio (5).
Nota per il tipo 4WRA 6..-2X/...
Evitare lo svuotamento della linea del serbatoio. Con le condizioni di installazione adeguate, è necessario installare una valvola di contropressione (contropressione circa 0,2 MPa).
