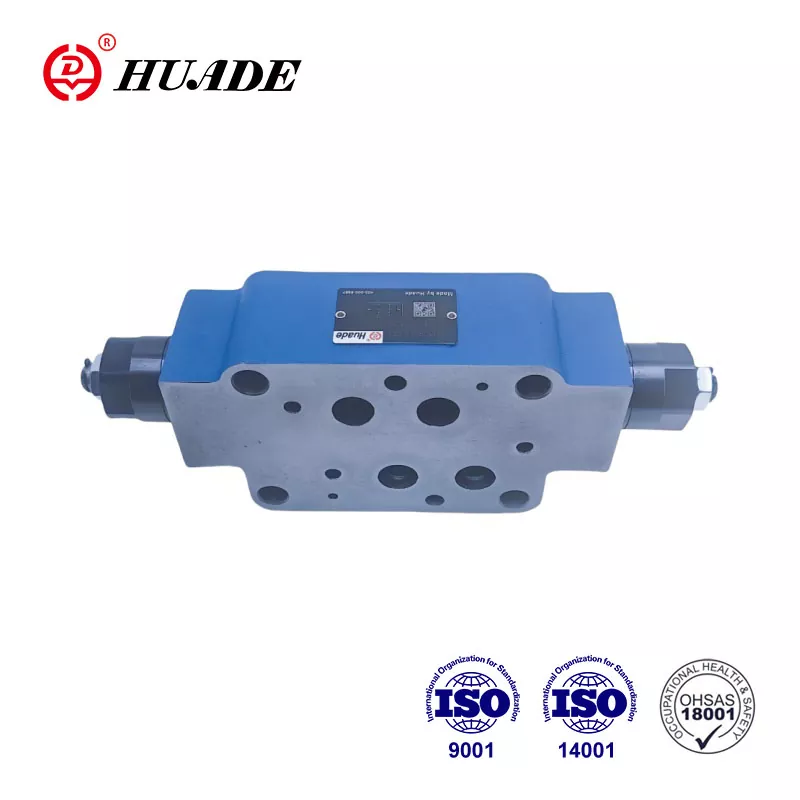

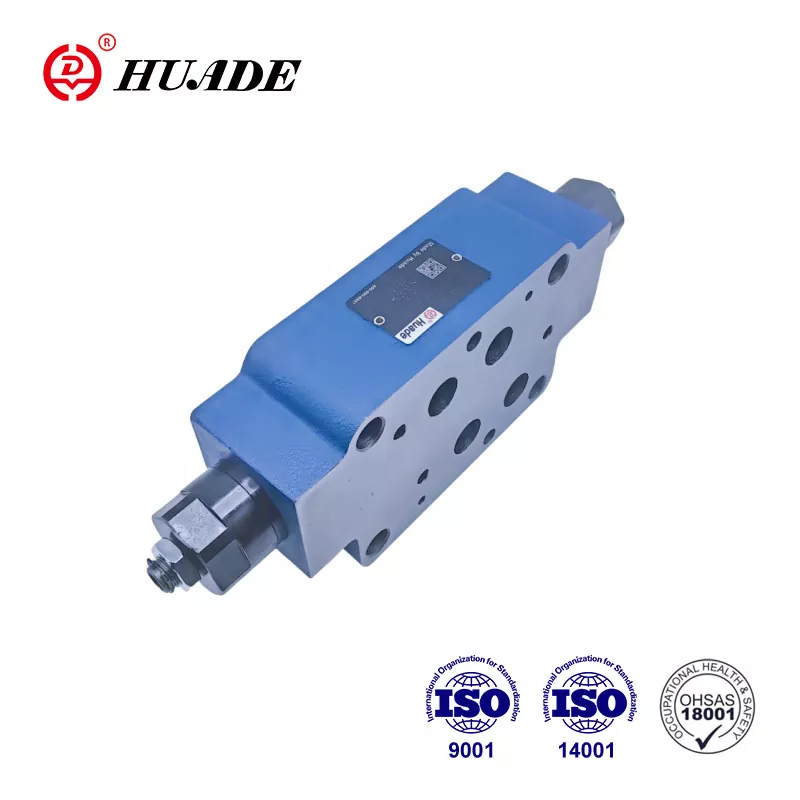

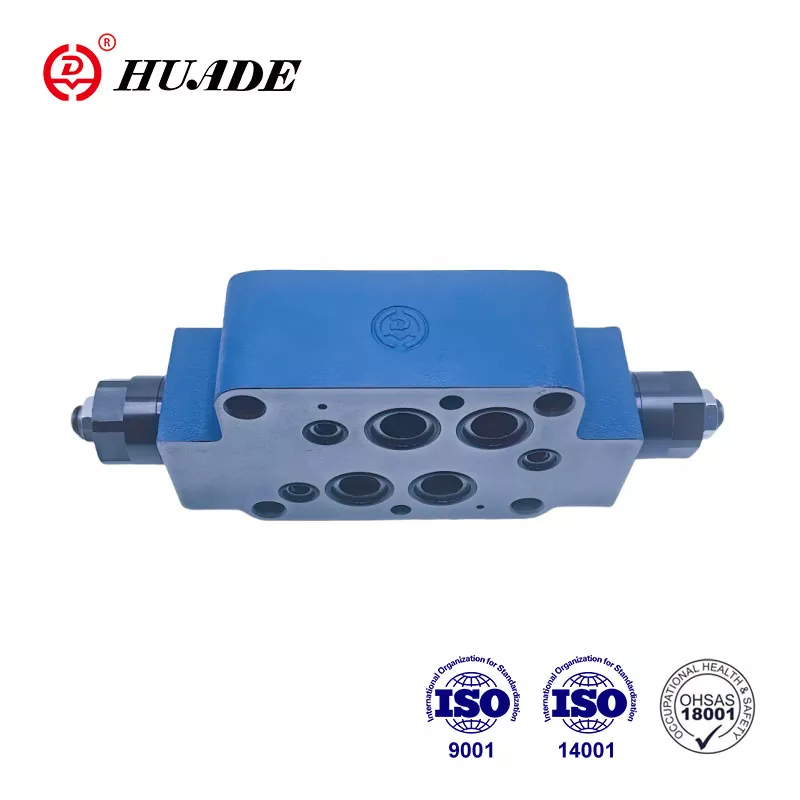

Esecuzione a piastra intermedia Le valvole tipo Z 2 FS 16 sono valvole di strozzamento/ritegno doppie. La funzione di questa valvola è quella di controllare il flusso in ingresso o in uscita. Il fatto che Huade® Z 2 FS 16 possa sostituire Rexroth® Z2FS 16 3XB è dovuto principalmente alla collaborazione a lungo termine con Rexroth. La fabbrica controlla rigorosamente la qualità del prodotto e tutte le valvole di ritegno a farfalla soddisfano gli standard internazionali.
|
Dati tecnici (per applicazioni al di fuori di questi parametri, consultateci!) |
|||
|
Misurare |
6 |
16 |
22 |
|
Flusso massimo (l/min) |
80 |
250 |
350 |
|
Pressione di esercizio massima (MPa) |
31.5 |
35 |
|
|
Fluido in pressione |
Olio minerale (per guarnizione NBR) o estere fosfato (per guarnizione FPM) |
||
|
Intervallo di viscosità (mm²/s) |
da 10 a 800 |
||
|
Intervallo di temperatura del fluido (℃) |
da -30 a+80 |
||
Caratteristiche:
▶ Design della piastra sandwich
▶ Schema delle connessioni secondo DIN 24 340, da A, ISO 4401 e CETOP - RP 121H
▶ Limitazione del flusso principale o pilota con due porte di servizio
▶ Controllo contatore in entrata o in scarico.
Applicazione:
Le valvole di ritegno a farfalla Z 2 FS 16 vengono utilizzate per limitare il flusso dell'olio principale o di pilotaggio in una o due porte di servizio.
Le valvole tipo Z 2 FS 16 sono valvole di strozzamento/ritegno doppie con struttura a piastra intermedia. Due valvole di strozzamento/ritorno disposte simmetricamente limitano il flusso (tramite cursori di strozzamento regolabili) in una direzione e consentono il libero flusso di ritorno nell'altra direzione.
Limitazione del flusso principale
La doppia valvola di strozzamento/ritegno è montata tra la valvola direzionale e la piastra base per modificare la velocità di un attuatore (limitazione della portata principale).
Limitazione del flusso pilota
Nel caso di valvole direzionali pilotate, la doppia valvola di strozzamento/ritegno può essere utilizzata come regolazione della strozzatura pilota (limitazione del flusso pilota). In questo caso viene montato tra la valvola principale e la valvola pilota.
Struttura della doppia valvola a farfalla/valvola di ritegno, tipo Z 2 FS 16 3XB
Principio dei sistemi idraulici
