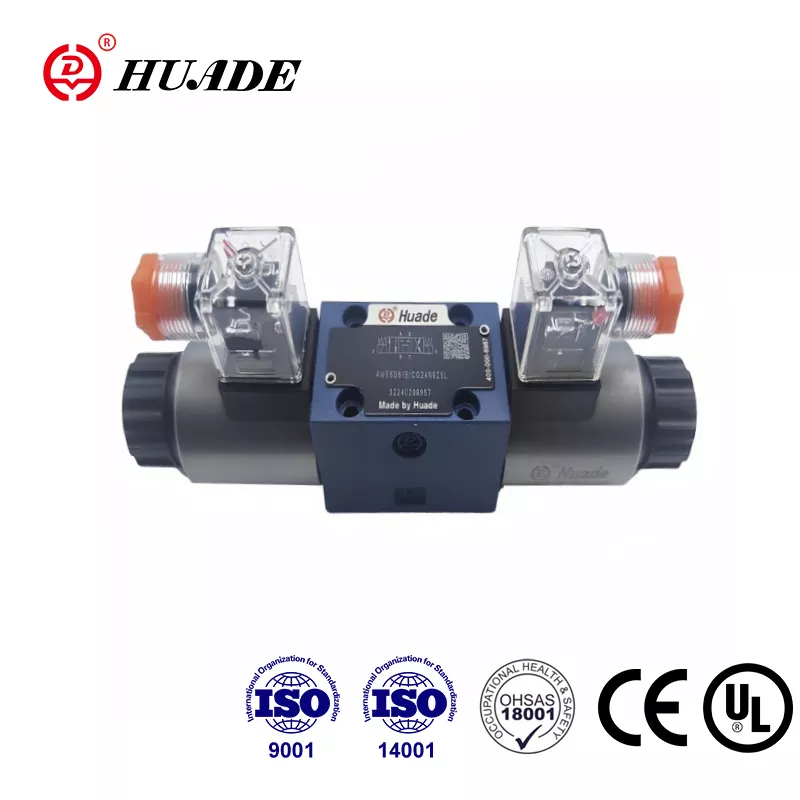

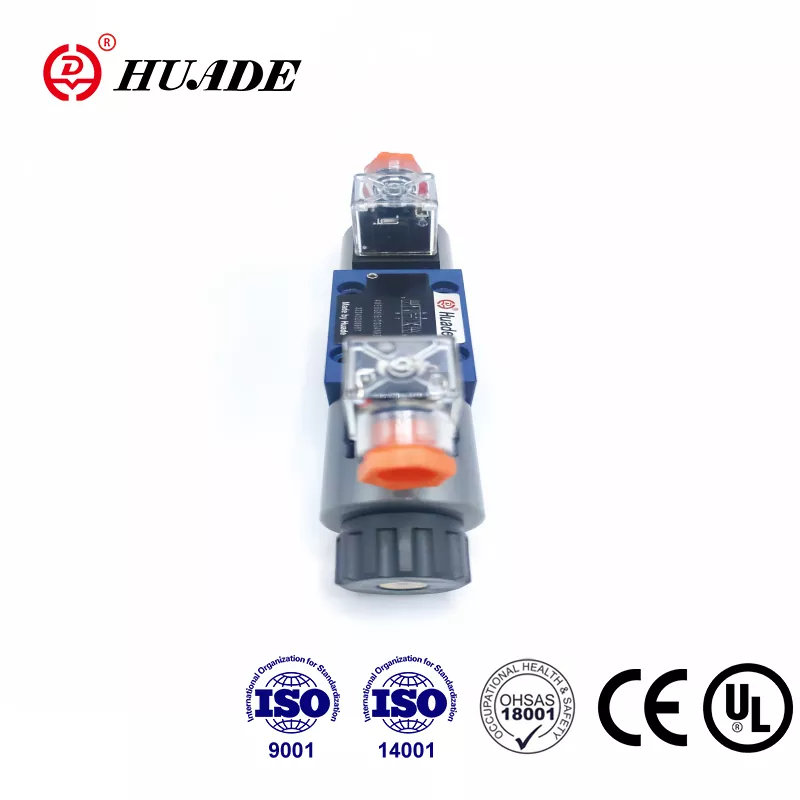

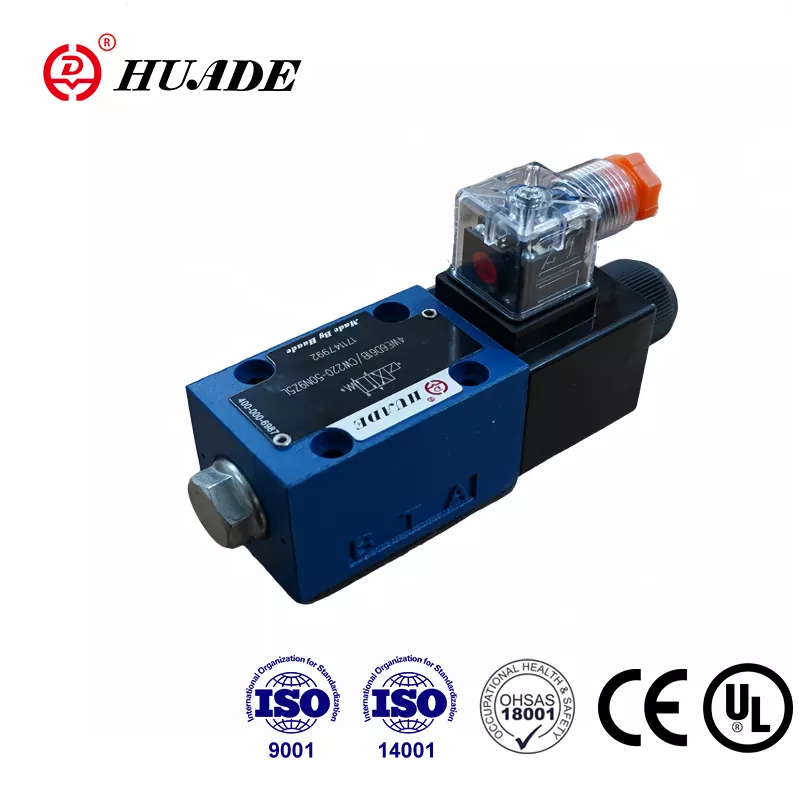

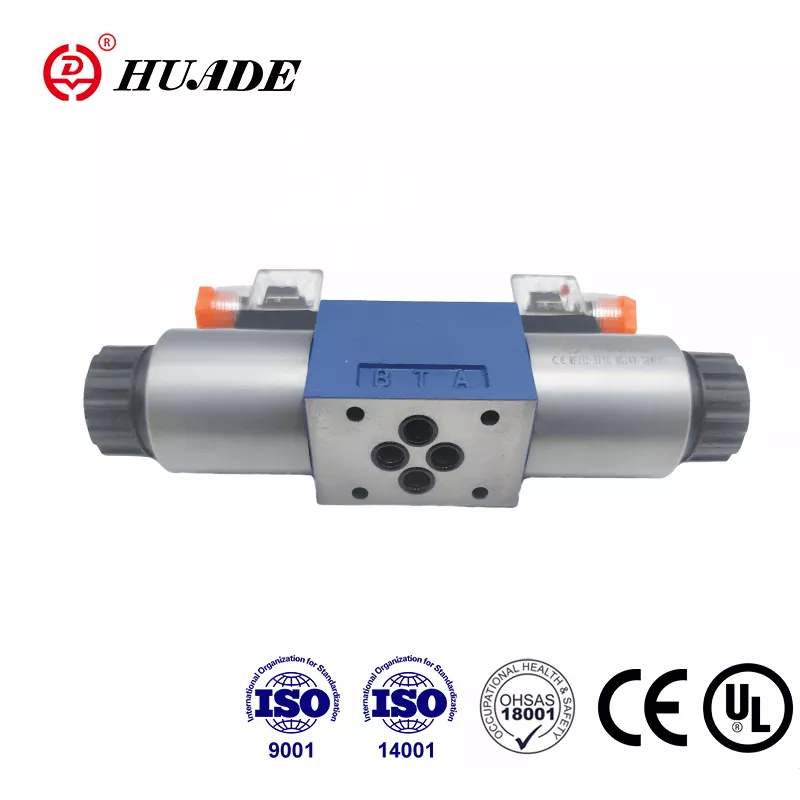

Fondato attraverso una partnership strategica tra i governi cinese e tedesco nel 1979, Huade è stato un marchio eccezionale nel settore idraulico cinese. Il distributore a cursore Huade® tipo 4WE 6 E è un'alternativa conveniente allo stesso modello offerto da Rexroth. Huade pone grande enfasi sulla qualità per garantire che ogni valvola direzionale abbia prestazioni superiori. La serie di valvole direzionali a solenoide ha superato la certificazione CE. Questo tipo di valvola direzionale si vende bene. Le valvole verranno imballate in cartoni standard con etichette anticontraffazione. La fabbrica ha superato le tre principali certificazioni di sistema di gestione della qualità, gestione ambientale e gestione della salute e sicurezza sul lavoro. Le valvole idrauliche Huade® sono ampiamente utilizzate nei macchinari di ingegneria e costruzione, metallurgia, macchine utensili, protezione ambientale, costruzione navale, aerospaziale, trasporto ferroviario, petrolio e petrolchimico, industria militare e altri campi.
|
Idraulico |
|||
|
Pressione d'esercizio max. Attacchi A,B,P (㎫) |
fino a 35,0 |
||
|
Porta T (㎫) |
21(-);16(～) |
||
|
con i simboli A e B, la porta T deve essere utilizzata come porta di scarico |
|||
|
Portata massima (L/min) |
80(-);60(～) |
||
|
Fluido in pressione |
Oli minerali o esteri fosforici |
||
|
Intervallo di viscosità (mm2/s) |
2,8~500 |
||
|
Intervallo di temperatura del fluido in pressione （℃） |
-30～+80 |
||
|
Grado di contaminazione |
Grado massimo di contaminazione consentito del fluido idraulico secondo NAS 1638 classe 9. |
||
|
Elettrico |
|||
|
Tipo di tensione |
DC |
CA 50/60 Hz |
|
|
Tensioni disponibili (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Consumo energetico (W) |
30 |
||
|
Potenza di mantenimento (VA) |
- |
50 |
|
|
Potenza di accensione (VA) |
- |
220 |
|
|
Dovere |
continuo |
||
|
Tempo di commutazione su IS0 6403 |
ATTIVO (ms) |
25-45 |
dalle 10 alle 20 |
|
SPENTO (ms) |
dalle 10 alle 25 |
15-40 |
|
|
Protezione a norma DIN |
IP65 |
||
|
Frequenza di commutazione (cicli/h) |
fino a 15000 |
fino a 7200 |
|
|
Nei collegamenti elettrici il conduttore di protezione (PE) |
|||
Caratteristiche:
▶ Versione ad alte prestazioni del distributore direzionale ad azionamento diretto tramite elettrovalvola
▶ Solenoidi CC o CA a pin bagnati con bobina rimovibile
▶ La bobina magnetica può essere ruotata di 90°
▶ Non è necessario aprire la camera a tenuta di pressione quando si cambia la bobina
▶ Collegamenti elettrici a scelta come collegamenti singoli o centrali
▶ Azionamento manuale, opzionale
▶ Schema delle connessioni secondo Din 24 340 forma A, ISO 4401 e CETOP - RP 121H
Applicazione:
4WE 6 E è un distributore a cursore a comando elettromagnetico. Controlla l'avvio, l'arresto e la direzione di un fluido.
Essenzialmente le valvole di controllo direzionale sono costituite da alloggiamento (1), uno o due solenoidi (2), il cursore di controllo (3) e una o due molle di ritorno (4). Nello stato diseccitato il distributore a cassetto (3) viene mantenuto in posizione neutra o iniziale tramite molle di ritorno (4) (ad eccezione dei cursori a impulsi). Il distributore a cassetto (3) viene azionato tramite magneti a perno bagnato (2) . La forza dei magneti (2) agisce tramite lo stantuffo (5) sul distributore a cassetto (3) e lo spinge dalla sua posizione neutra alla posizione finale richiesta. Ciò dà libero flusso da P ad A e da B a T o P a B e da A a T.
Quando il solenoide (2) è diseccitato, il cursore di comando (3) viene riportato nella sua posizione neutra per mezzo delle molle di ritorno (4).
Un comando manuale opzionale (6) consente il movimento del cursore di controllo (3) senza energizzare il solenoide.
Schema strutturale della serie WE 6 61B
