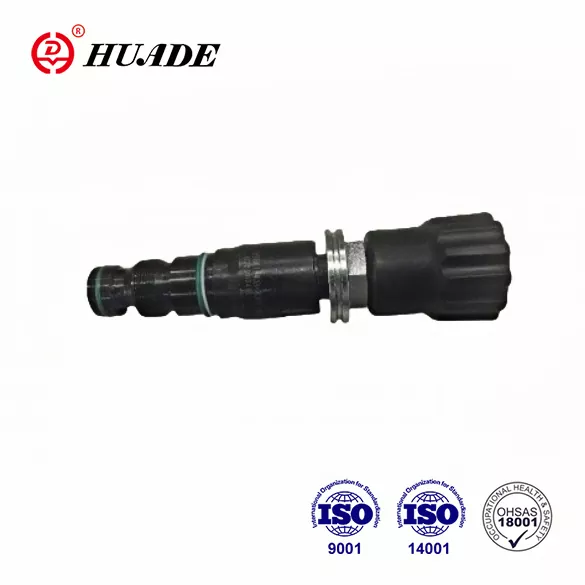

Attraverso l'introduzione della tecnologia avanzata di Rexroth, Huade Hydraulic ha compiuto progressi significativi nella progettazione, produzione di componenti idraulici e apparecchiature integrate. Le valvole limitatrici di pressione Huade® DB.K sono più durevoli rispetto ad altri prodotti simili. Possono sostituire i prodotti offerti da Rexroth della stessa serie. Al fine di fornire prodotti a prezzi accessibili, la fabbrica presta maggiore attenzione alla praticità e introduce oltre 750 apparecchiature di produzione avanzate provenienti da tutto il mondo per garantire la qualità. La fabbrica ha superato ISO9001, ISO14001 e OH SAS18001. Le valvole di pressione idraulica Huade® hanno ottenuto un ampio riconoscimento sul mercato. Grazie alla qualità affidabile e alle prestazioni stabili, sono ampiamente utilizzati in vari ambienti industriali come le macchine edili e il sistema idraulico marino.
|
Dimensione nominale |
6 |
10 |
20 |
|
Fluido in pressione |
Olio minerale (per guarnizioni NBR) o estere fosforico (per guarnizioni FPM) |
||
|
Intervallo di temperatura del fluido in pressione (℃) |
-30～+80 |
||
|
Intervallo di viscosità (mm²/s) |
da 10 a 800 |
||
|
Grado di contaminazione del fluido |
Grado di contaminazione massimo consentito |
||
|
Pressione operativa, max. (MPa) |
fino al 31.5 |
||
|
Pressione regolabile, max (MPa) |
fino a 5、fino a 10、fino a 20、fino a 31,5 |
||
|
Flusso, massimo (l/min) |
fino a 60 |
fino a 100 |
fino a 300 |
|
Peso (Kg) |
circa 0,15 |
circa 0,2 |
circa 0,35 |
Caratteristiche:
▶ Valvola a cartuccia
▶ 4 campi di pressione
▶ 4 elementi di regolazione
. Manopola rotante
. Manicotto con esagono e cappuccio protettivo
. Manopola girevole bloccabile con scala
. Manopola rotante con scala
Applicazione:
Le valvole limitatrici di pressione tipo DB..K.. sono valvole limitatrici di pressione pilotate per installazione a cartuccia. Sono utilizzati per limitare la pressione in un sistema idraulico.
La regolazione della pressione del sistema avviene tramite l'elemento di regolazione (4). A riposo le valvole sono chiuse. La pressione nel raccordo A agisce sul cursore (1). Allo stesso tempo, la pressione viene trasmessa attraverso l'orifizio (2) al lato caricato a molla della bobina (1) e attraverso l'orifizio (3) all'otturatore pilota (6). Se la pressione
in porta Se si supera il valore impostato sulla molla (5), l'otturatore pilota (6) si apre. Il fluido ora può fluire dal lato caricato a molla della bobina (1), dall'orifizio (3) e dal canale (8) nella porta Y. La caduta di pressione risultante sposta la bobina (1) provocando l'apertura della connessione da A a B, mentre la pressione impostata sulla molla (5) viene mantenuta.
Il ritorno dell'olio di pilotaggio dalle due camere molla viene prelevato esternamente tramite l'attacco Y.
struttura della DB 10 K2-40B
Simbolo
1.Il fluido deve essere filtrato. La finezza minima del filtro è 20 ㎛.
2.Il serbatoio deve essere sigillato e un filtro dell'aria deve essere installato sull'ingresso dell'aria.
3. Prodotti senza sottopiastra quando lasciano la fabbrica, se necessari, si prega di ordinarli appositamente.
4.Le viti di fissaggio della valvola devono essere ad alta intensità (classe 10.9). Selezionarli e utilizzarli in base ai parametri elencati nel campionario.
5. È richiesta la ruvidità della superficie collegata alla valvola. La rugosità superficiale è 0,8.
6. La finitura superficiale del pezzo accoppiato è richiesta a 0,01/100 mm.
