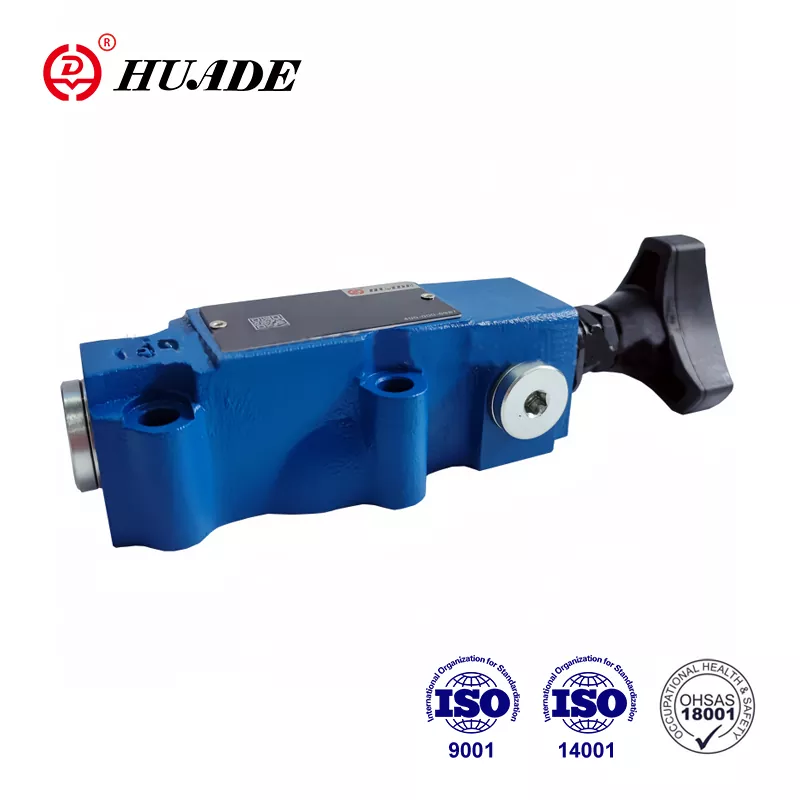

esperienze di collaborazione con Rexroth dal 1979. La valvola di sicurezza con controllo remoto Huade® DBT ha un prezzo conveniente. È più avanzato nella tecnologia e più durevole rispetto ai prodotti simili di questa linea. Huade Hydraulic pone grande enfasi sulla qualità. La fabbrica gestisce più di 750 pezzi di apparecchiature di produzione avanzate importate da tutto il mondo per garantire la qualità delle valvole idrauliche. Tutte le valvole di pressione saranno sottoposte a test rigorosi prima di lasciare la fabbrica. La fabbrica ha superato ISO9001, ISO14001 e OH SAS18001. Huade® è un marchio eccezionale nel settore idraulico cinese. La serie di valvole di controllo della pressione è ampiamente utilizzata nei sistemi idraulici marini e in altri campi grazie alle prestazioni superiori.
|
Dati tecnici |
||
|
Fluido in pressione |
Olio minerale (per guarnizione NBR) o estere fosfato (per guarnizione FPM) |
|
|
Intervallo di temperatura (℃) |
-30～+80 |
|
|
Intervallo di viscosità (mm2/s) |
10~800 |
|
|
flusso massimo (l/min) |
3 |
|
|
massimo pressione operativa (MPa) |
31.5 |
|
|
massimo Pressione di impostazione (MPa) |
fino a 10 o 31,5 |
|
|
Contropressione |
DBT (MPa) |
|
|
DBWT (MPa) |
Fino a 10 (AC); fino a 16 (DC) |
|
Caratteristiche:
▶ telecomando a lunga distanza
▶ montaggio su piastra
▶ tre elementi di regolazione:
▶ Manopola
▶ Esadecimale. vite a testa con cappuccio protettivo
▶ Manopola girevole bloccabile con scala
Le valvole di pressione con controllo remoto tipo DBT e DBWT sono valvole limitatrici di pressione pilotate.
Il tipo DBT è costituito principalmente da valvola principale (1), bobina principale (2), sede della valvola (3) e regolazione (6)
La pressione del sistema agisce sulla bobina(2) tramite l'orifizio. Se la pressione supera la valvola impostata sulla molla, il fluido in pressione viene scaricato nel serbatoio dalla porta T (o scarico esterno).
Struttura e simboli della valvola limitatrice di pressione DBT
1.Il fluido deve essere filtrato. La finezza minima del filtro è 20 ㎛.
2.Il serbatoio deve essere sigillato e un filtro dell'aria deve essere installato sull'ingresso dell'aria.
3. Prodotti senza sottopiastra quando lasciano la fabbrica.
4.Le viti di fissaggio della valvola devono essere ad alta intensità (classe 10.9). Selezionarli e utilizzarli in base ai parametri elencati nel campionario.
5. È richiesta la ruvidità della superficie collegata alla valvola. La ruvidità della superficie è 0,8.
6. La finitura superficiale del pezzo accoppiato è richiesta a 0,01/100 mm.
