In qualità di marchio leader nel settore idraulico cinese, le valvole di pressione idraulica Huade® sono favorite dal mercato per la loro qualità paragonabile a marchi di primo livello con prezzi più convenienti. La valvola limitatrice di pressione Huade® DA può sostituire i prodotti di serie offerti da Rexroth grazie a due collaborazioni a lungo termine. Tutti i rami dell'azienda hanno superato le tre principali certificazioni di sistema nazionali, vale a dire ISO9001, ISO14001 e OH SAS18001. Huade Hydraulic ha introdotto più di 750 apparecchiature avanzate provenienti da tutto il mondo. Dispone inoltre di un buon sistema di ispezione per garantire prestazioni superiori di ciascuna valvola di pressione.
|
Misurare |
10 |
20 |
30 |
|
|
Flusso massimo (l/min) |
40 |
100 |
250 |
|
|
la pressione suonò |
Vedi curva caratteristica |
|||
|
Attacco pressione d'esercizio A (MPa) |
fino al 31.5 |
|||
|
Massimo. pressione impostabile (MPa) |
fino a 8, fino a 16, fino a 31,5 |
|||
|
Fluido in pressione |
Olio minerale (per guarnizione NBR) o estere fosfato (per guarnizione FPM) |
|||
|
Intervallo di viscosità (mm²/s) |
10~800 |
|||
|
Intervallo di temperatura del fluido in pressione (℃) |
da -30 a +80 |
|||
|
Grado di contaminazione (㎛) |
Il grado massimo consentito di contaminazione del fluido in pressione è conforme a NAS 1638 classe 9. |
|||
|
Peso (kg) |
E |
3.8 |
7.7 |
13.4 |
|
DAW |
4.9 |
8.8 |
14.5 |
|
Caratteristiche:
▶ Per il montaggio su piastra:
▶ 4 elementi di regolazione:
● Manopola rotante
● Manicotto con esagono interno e cappuccio protettivo
● Manopola girevole bloccabile con scala
● Manopola con scala
▶ 3 livelli di pressione
▶ Scarico a comando elettromagnetico tramite valvola direzionale incorporata
Le valvole regolatrici di pressione tipo DA sono valvole di intercettazione della pressione pilotate. Vengono utilizzati per commutare il flusso di una pompa su un bypass senza pressione non appena viene raggiunta la pressione di caricamento dell'accumulatore. Ulteriori applicazioni per la valvola sono in sistemi dotati di pompe ad alta e bassa pressione. In questo caso la pompa a bassa pressione viene commutata su by-pass senza pressione non appena viene raggiunta l'alta pressione impostata.
Le valvole di intercettazione della pressione DA sono costituite essenzialmente da una valvola principale con gruppo principale a cassetto, una valvola pilota con elemento di regolazione della pressione e una valvola di ritegno. Nelle valvole dimensione 10, la valvola di ritegno è incorporata nella valvola principale. Nelle dimensioni delle valvole 25 e 32 la valvola di ritegno è incorporata in una piastra separata installata sotto la valvola principale.

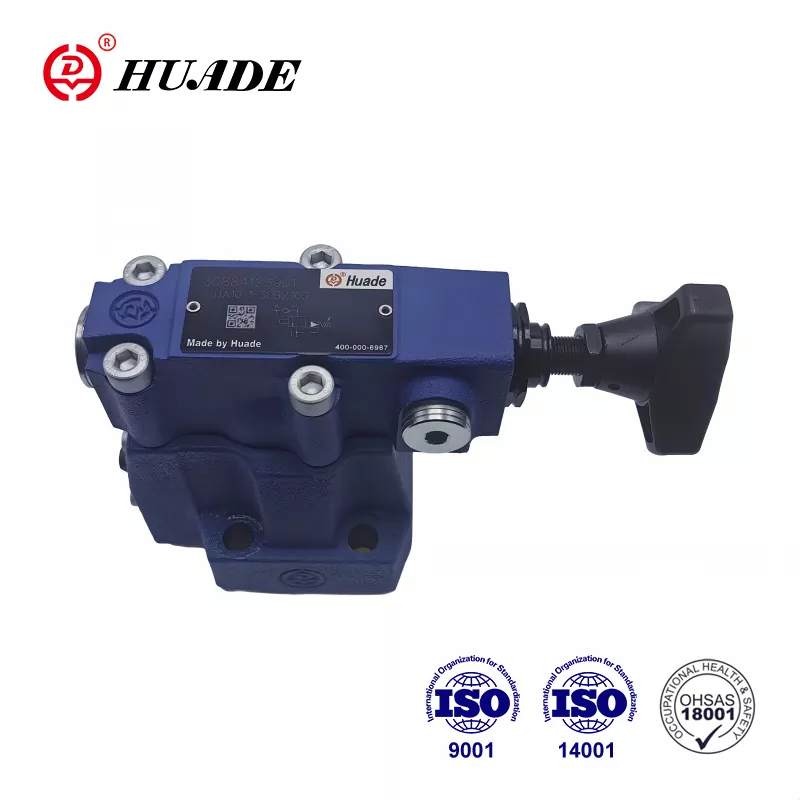

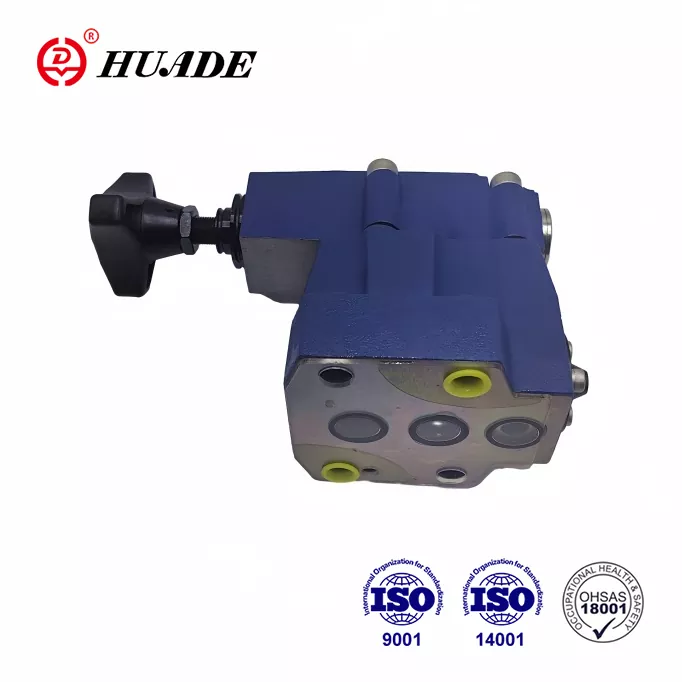

Valvola di intercettazione pressione tipo DA
Deviazione del flusso della pompa da P ad A o da P a T.
La pompa fornisce il flusso attraverso la valvola di ritegno (1) nel sistema idraulico (da P ad A). La pressione nell'attacco A agisce tramite la tubazione pilota (3) sul cassetto pilota (4). Allo stesso tempo, la pressione nella porta P passa attraverso gli orifizi (5) e (7) al lato caricato a molla della spola principale (6) e all'otturatore (8) nella valvola pilota (2). Non appena viene raggiunta la pressione di disinserimento impostata nel sistema idraulico, l'otturatore (8) si solleva contro la molla (9). Il fluido in pressione scorre ora attraverso gli orifizi (5) e (7) nella camera della molla (11). Da
in questo caso il fluido viene riportato al serbatoio internamente tramite la tubazione di comando nella valvola tipo DA...30B/... o esternamente tramite la tubazione di comando nella valvola tipo DA.30B/..Y... grazie agli orifizi(5) e (7), sul cursore principale (6) è ora presente una caduta di pressione. La bobina principale(6) ora si solleva dalla sua sede e apre la connessione da P a T. La valvola di ritegno(1) ora dosa la connessione da A a P. L'otturatore(8) è ora tenuto aperto dalla pressione del sistema tramite il pilota bobina (4).
Deviare il flusso della pompa da P a Tor P ad A.
L'area della bobina pilota (4) è maggiore del 17% rispetto all'area effettiva dell'otturatore (8). La forza effettiva sulla bobina pilota (4) è quindi maggiore del 17% rispetto alla forza effettiva sull'otturatore (8). Quando la pressione dell'attuatore diminuisce rispetto alla pressione di disinserimento di una valvola, che corrisponde alla differenza di pressione di commutazione, la molla (9) spinge l'otturatore (8) nella sua sede. Sul lato caricato a molla della bobina principale (6) viene quindi creata pressione. Insieme alla molla (10), questa chiude la bobina principale (6) e isola il collegamento da P a T. Il flusso della pompa passa nuovamente attraverso la valvola di ritegno (1) nel sistema idraulico (da P ad A).
struttura del DA10...30B
Simboli di DA...30B
