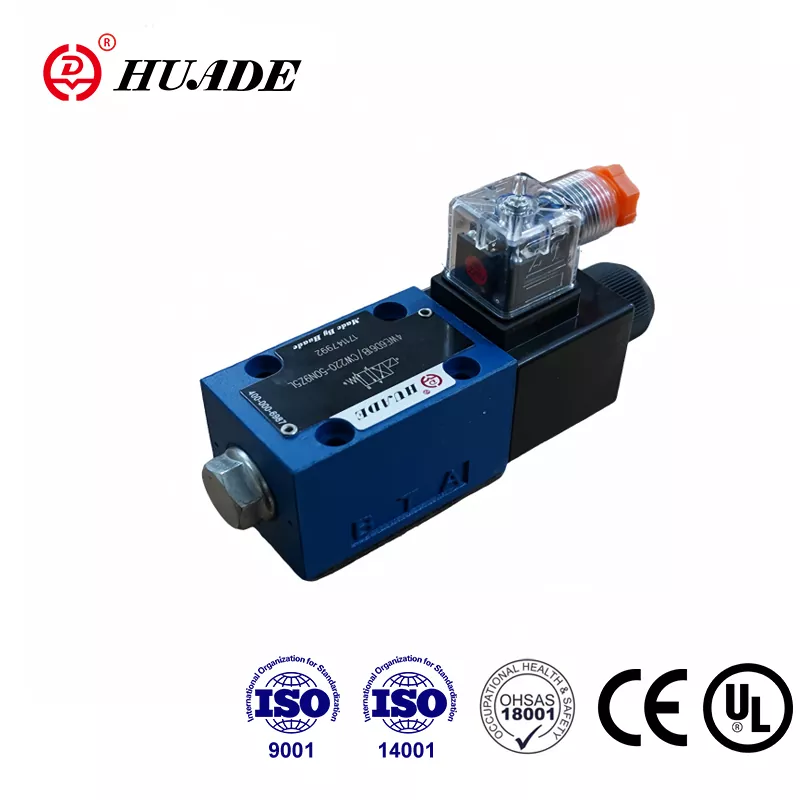

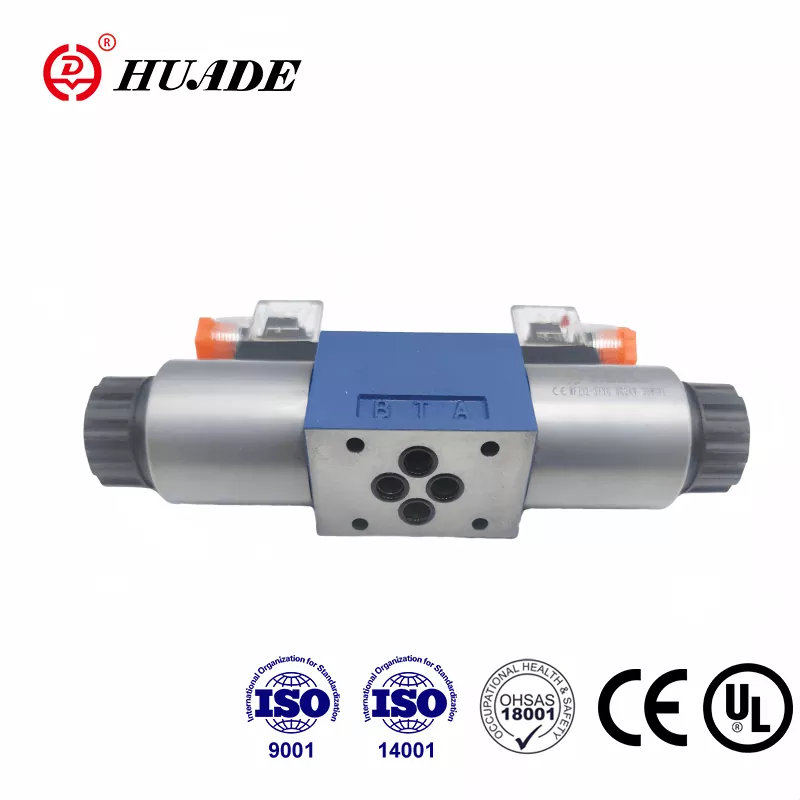

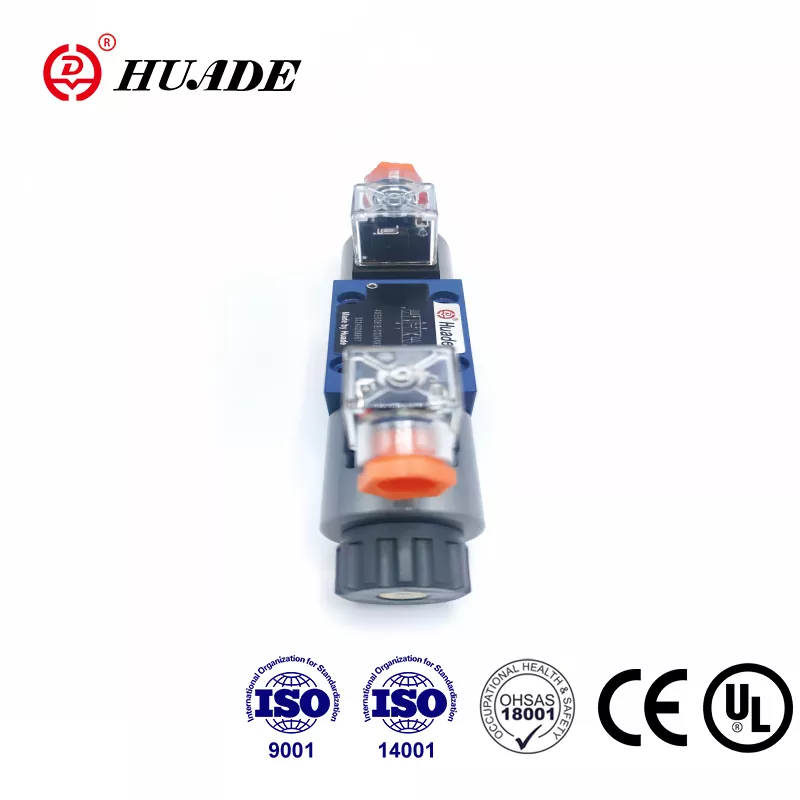

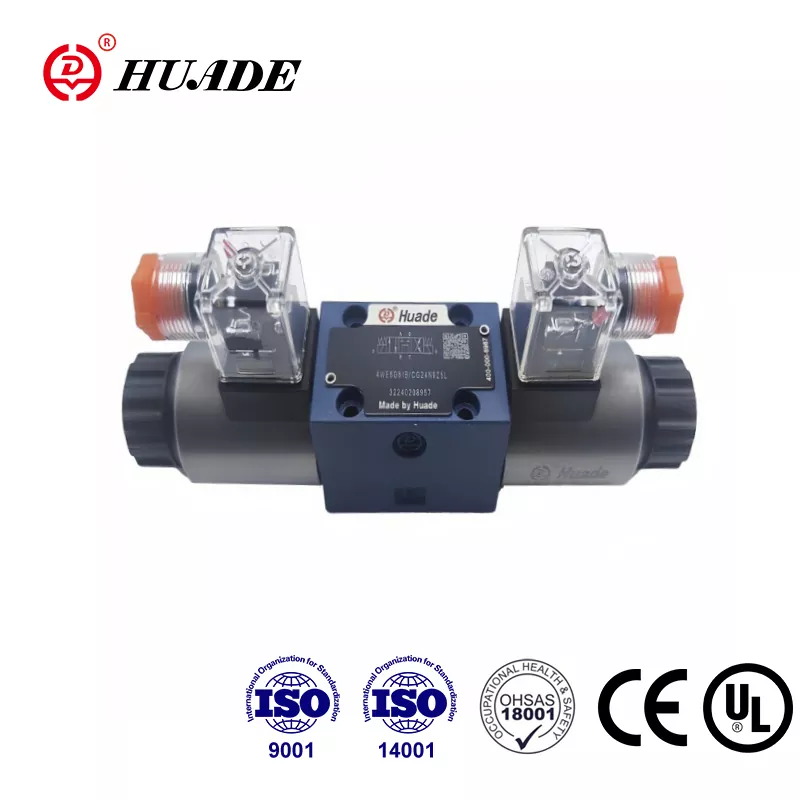

In qualità di produttore leader nel settore idraulico cinese, Huade ha collaborato due volte con Rexroth dal 1979. Il distributore a cursore Huade® 4WE 6 Y è ampiamente utilizzato in vari ambienti industriali. Può sostituire lo stesso modello offerto da Rexroth. È venduto selvaggiamente in Cina e in paesi stranieri. Huade pone grande enfasi sulla qualità per garantire che ogni valvola direzionale abbia prestazioni superiori. Huade dispone di 750 apparecchiature di produzione avanzate importate da tutto il mondo. La serie di valvole direzionali a solenoide ha superato la certificazione CE. La fabbrica ha superato ISO9001, ISO14001 e ISO45001. Le elettrovalvole idrauliche Huade® sono ampiamente utilizzate nell'industria militare e in altri campi in Cina grazie alle prestazioni stabili.
|
Idraulico |
|||
|
Pressione operativa massima Porte A,B,P (Mpa) |
fino a 35,0 |
||
|
Porta T (㎫) |
21(-);16(～) |
||
|
con i simboli A e B, la porta T deve essere utilizzata come porta di scarico |
|||
|
Portata massima (L/min) |
80(-);60(～) |
||
|
Fluido in pressione |
Oli minerali o esteri fosforici |
||
|
Intervallo di viscosità (mm2/s) |
2,8~500 |
||
|
Intervallo di temperatura del fluido in pressione （℃） |
-30～+80 |
||
|
Grado di contaminazione |
Grado massimo di contaminazione consentito del fluido idraulico secondo NAS 1638 classe 9. |
||
|
Elettrico |
|||
|
Tipo di tensione |
DC |
CA 50/60 Hz |
|
|
Tensioni disponibili (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Consumo energetico (W) |
30 |
||
|
Potenza di mantenimento (VA) |
- |
50 |
|
|
Potenza di accensione (VA) |
- |
220 |
|
|
Dovere |
continuo |
||
|
Tempo di commutazione su IS0 6403 |
ATTIVO (ms) |
25-45 |
dalle 10 alle 20 |
|
SPENTO (ms) |
dalle 10 alle 25 |
15-40 |
|
|
Protezione a norma DIN |
IP65 |
||
|
Frequenza di commutazione (cicli/h) |
fino a 15000 |
fino a 7200 |
|
|
Nei collegamenti elettrici il conduttore di protezione (PE) |
|||
Caratteristiche:
▶ Versione ad alte prestazioni del distributore direzionale ad azionamento diretto tramite elettrovalvola
▶ Solenoidi CC o CA a pin bagnati con bobina rimovibile
▶ La bobina magnetica può essere ruotata di 90°
▶ Collegamenti elettrici a scelta come collegamenti singoli o centrali
▶ Non è necessario aprire la camera a tenuta di pressione quando si cambia la bobina
▶ Azionamento manuale, opzionale
▶ Schema delle connessioni secondo Din 24 340 forma A, ISO 4401 e CETOP - RP 121H
Applicazione:
Le valvole direzionali del tipo 4WE 6 Y sono distributori a cursore azionati magneticamente. Controllano l'avvio, l'arresto e la direzione di un fluido.
Essenzialmente le valvole di controllo direzionale 4WE 6 sono costituite da alloggiamento (1), uno o due solenoidi (2), il cursore di comando (3) e una o due molle di ritorno (4). Nello stato diseccitato il distributore a cassetto (3) viene mantenuto in posizione neutra o iniziale tramite molle di ritorno (4) (eccetto distributori a impulsi). Il distributore a cassetto (3) viene azionato tramite magneti a perno bagnato (2) . La forza dei magneti (2) agisce tramite lo stantuffo (5) sul distributore a cassetto (3) e lo spinge dalla sua posizione neutra alla posizione finale richiesta. Ciò dà flusso libero da P ad A e da B a T o P a B e da A a T.
Quando il solenoide (2) è diseccitato, il cursore di comando (3) viene riportato nella sua posizione neutra per mezzo delle molle di ritorno (4).
Un comando manuale opzionale (6) consente il movimento del cursore di controllo (3) senza energizzare il solenoide.
Schema strutturale del WE 6 61B
