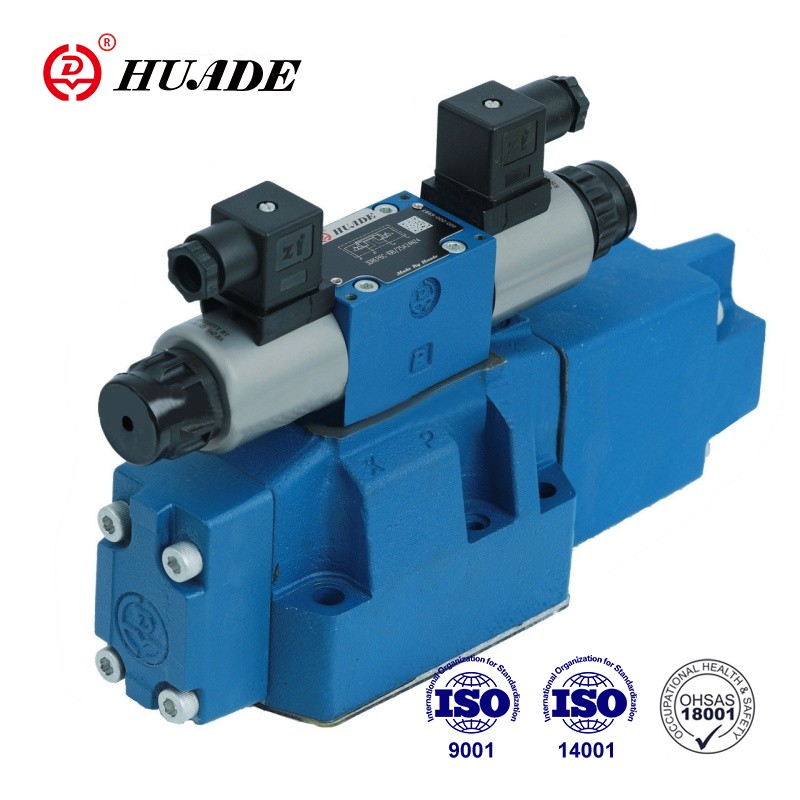

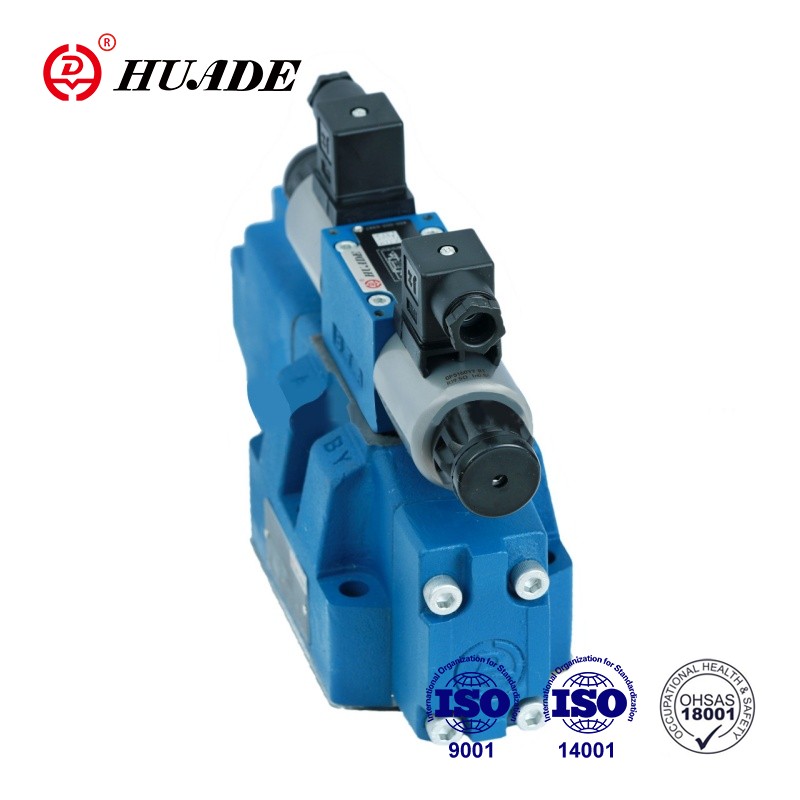

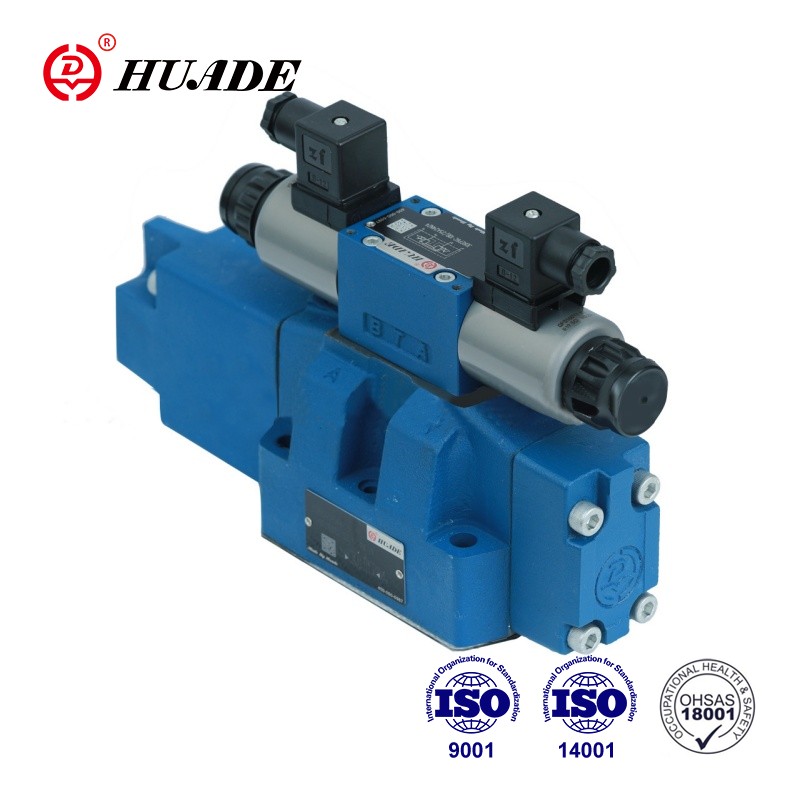

Le valvole del tipo HD-4WRZ sono valvole a 4 vie azionate tramite magneti proporzionali. Sono utilizzati per controllare la direzione e la velocità del flusso. Huade Hydraulic ha introdotto l'alta tecnologia di Rexroth. Dopo anni di ricerca e sviluppo indipendenti, le valvole proporzionali prodotte da Huade offrono prestazioni eccellenti, paragonabili a quelle dei marchi di alto livello.
| Idraulico | |||||
| Dimensione nominale | 10 | 16 | 25 | 32 | |
| Pressione di esercizio | alimentazione olio pilota esterna | 3~10 | |||
| -Valvola pilota (MPa) | alimentazione olio pilota interna | 10~31.5 | 10~35 | ||
| -Valvola principale (MPa) | 31.5 | 35 | |||
| Pressione della linea di ritorno (MPa) | Attacco T (scarico esterno dell'olio pilota) | 31.5 | 25 | 25 | 15 |
| Attacco T (scarico dell'olio pilota interno) | 3 | ||||
| Porto Y | 3 | ||||
| Volume dell'olio pilota (cm3) per il movimento della bobina 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Flusso dell'olio pilota alle porte X e Y (l/min) per la forma a gradini del segnale di ingresso 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Flusso attraverso la valvola principale (l/min) | 170 | 460 | 870 | 1600 | |
| Isteresi% | ≤6 | ||||
| Fluido in pressione | Olio minerale1 secondo DIN 51 524 | ||||
| Intervallo di temperatura del fluido in pressione (℃) | -20~80 | ||||
| Intervallo di viscosità (mm2/s) | 20~380 | ||||
| Installazione | facoltativo, preferibilmente orizzontale | ||||
| Peso per versione WRZ... (per WRZE"ulteriori 0,2 kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Elettrico | |||
| Tipo di valvola | SETTEMBRE | STA BOLLENDO | |
| Tipo di tensione | DC | ||
| Corrente massima (A) | 1.5 | 2.5 | |
| Resistenza bobina solenoide (Ω) | Valore freddo a 20 ℃ | 4.8 | 2 |
| Valore massimo caldo | 7.2 | 3 | |
| Protezione | IP65 | ||
| Temperatura della bobina (℃) | fino a 150 | ||
| Dovere % | 100 | ||
| Elettronica di controllo | HD-VT-VSPA2-50-1X/. | elettronica di controllo integrata | |
Caratteristiche:
▶Valvola direzionale proporzionale pilotata
▶Per il montaggio su piastra
▶Il controllo della direzione e della portata
▶Bobina di controllo centrata a molla
▶Valvola ed elettronica di controllo proporzionale da un unico fornitore
Applicazione:
La funzione delle valvole HD-4WRZ è controllare la direzione e la portata del flusso.
La valvola è composta essenzialmente da: valvola pilota ①, bobina principale ④, valvola principale ⑥ e molla di centraggio ③. Con il magnete B diseccitato, il distributore a cassetto ② si sposta verso destra. L'alimentazione dell'olio di pilotaggio alla valvola pilota è interna tramite l'attacco P o esterna tramite l'attacco X. L'olio di pilotaggio fluisce attraverso la valvola pilota ① nella camera di pressione e sposta il cursore principale ④ in proporzione al segnale elettrico di ingresso. Il collegamento da P ad A e da B a T avviene tramite sezioni trasversali del tipo ad orifizio con caratteristiche di flusso progressive.
Con il magnete A diseccitato, il cursore principale si sposta verso sinistra. Il collegamento da P a B e da A a T. Alla diseccitazione del magnete, il cassetto di comando e quello pilota ④ vengono riportati al centro posizioni.
Simbolo della valvola direzionale proporzionale 4WRZ-7X
Fornitura di olio pilota
