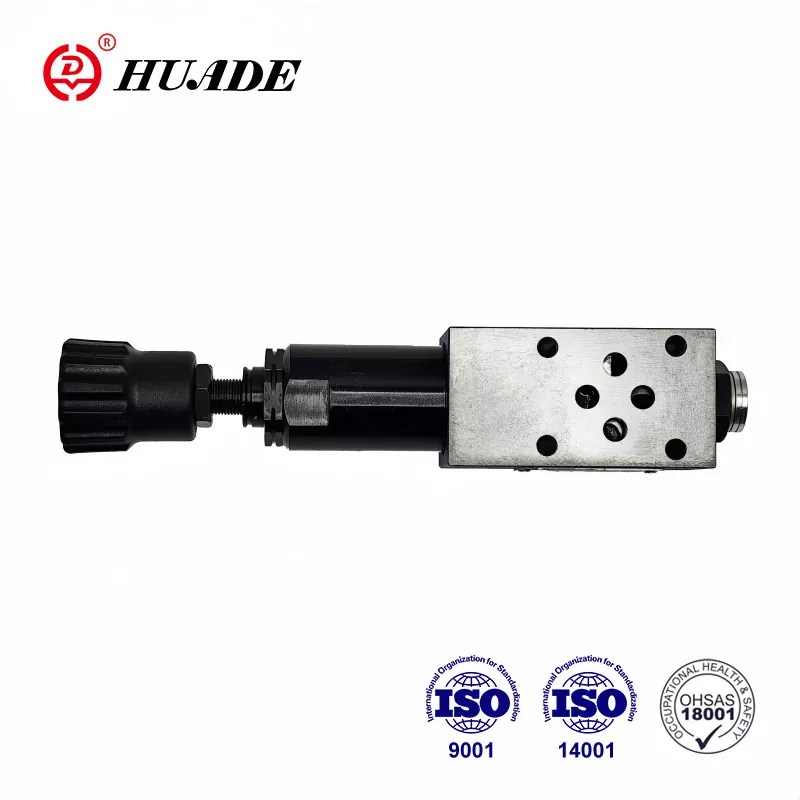

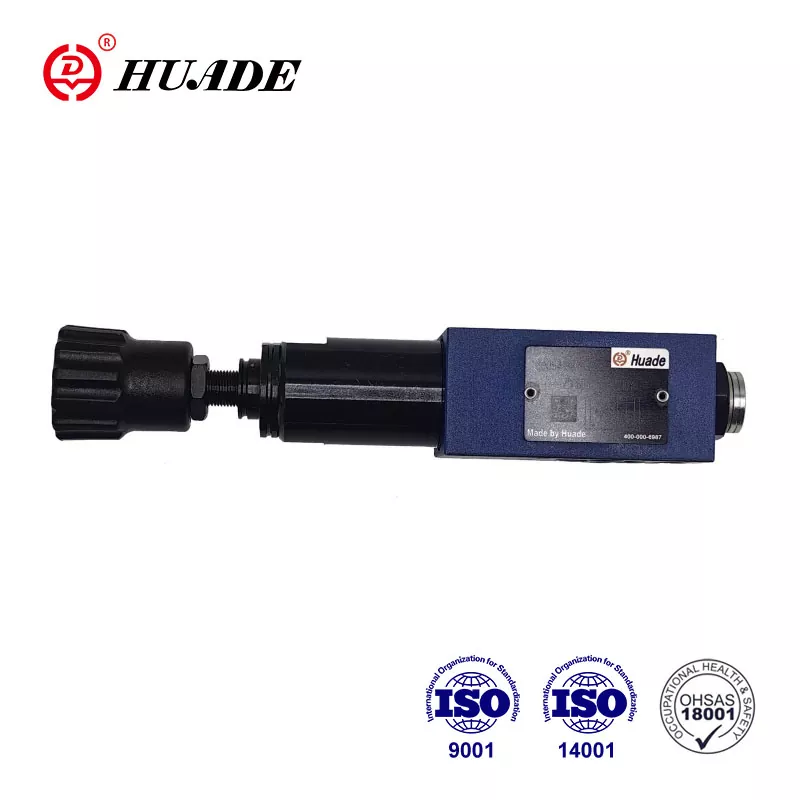

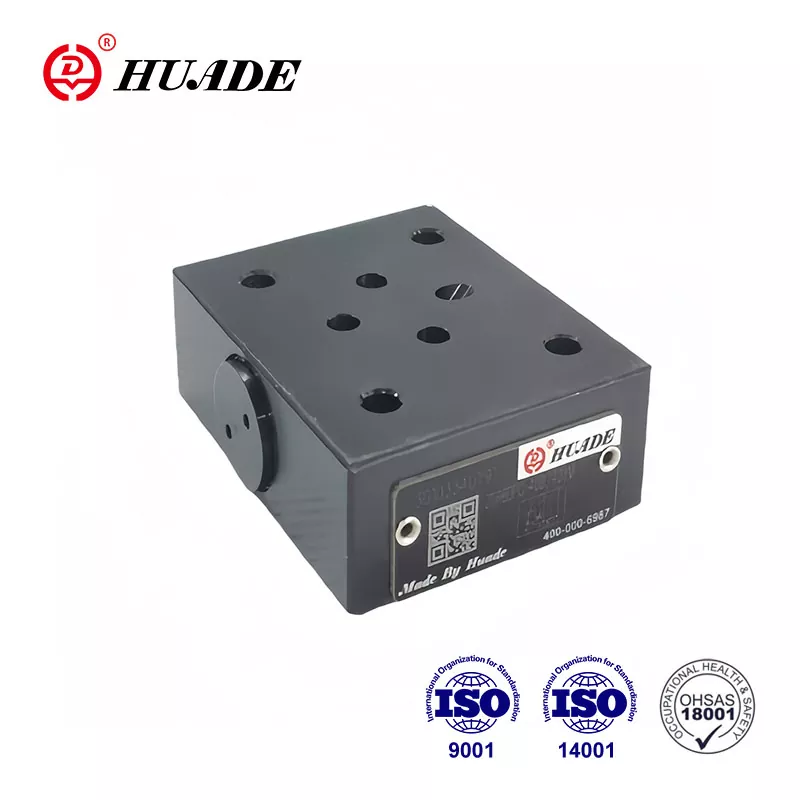

I riduttori di pressione Huade® sono sempre stati all'altezza degli standard internazionali. Huade Hydraulic sfrutta appieno le abbondanti risorse nazionali per controllare i costi al fine di fornire prodotti idraulici a un prezzo ragionevole. La valvola riduttrice di pressione ZDR 6 DP0 può essere utilizzata per ridurre la pressione dei sistemi idraulici.
|
Fluido in pressione |
Olio minerale (per guarnizioni NBR) o estere fosforico (per guarnizioni FPM) |
|
Intervallo di temperatura del fluido di pressione (℃) |
da -30 a +80 |
|
Intervallo di viscosità (mm²/s) |
10~800 |
|
Grado di contaminazione del fluido |
consiglia un filtro con un tasso di ritenzione minimo di β10 > 75 |
|
Massimo. attacco pressione d'esercizio P (MPa) |
fino a 30 |
|
Pressione secondaria (uscita) (MPa) |
fino a 4 |
|
Attacchi di contropressione T(Y) (MPa) |
fino alle 16 |
|
Flusso massimo (l/min) |
fino a 7 |
Caratteristiche:
▶ Design della piastra sandwich
Applicazione:
La valvola tipo ZDR 6 DPO viene utilizzata per ridurre la pressione del sistema.
I riduttori di pressione tipo ZDR 6 DPO...40B/40YM sono riduttori di pressione con esecuzione a piastra intermedia. Fondamentalmente la valvola è costituita dall'alloggiamento (1), dal cassetto di comando (2), da una sede della molla di compressione (3) e da una molla di compressione (4).
A riposo, la valvola è normalmente aperta e il fluido può fluire senza ostacoli dalla porta P alla porta P1. Contemporaneamente nella zona della bobina opposta alla molla di compressione (4) è presente la pressione nell'attacco P1. Quando la pressione nella porta P1 supera il livello di pressione impostato su
Molla di compressione (4) il pistone di regolazione (2) si porta nella posizione di regolazione contro la molla di compressione (4) e mantiene costante la pressione impostata nel collegamento P1.
Se la pressione nel collegamento P1 aumenta ulteriormente a causa di forze esterne, il distributore a cassetto (2) viene spostato ulteriormente verso la molla di compressione (4).
Una quantità di fluido sufficiente fluisce quindi nel serbatoio per impedire qualsiasi ulteriore aumento di pressione. La camera della molla viene sempre drenata esternamente al serbatoio tramite foratura sull'attacco T (Y).
struttura del ZDR 6 DPO...-40B
Simboli di ZDR 6 DPO...-40B
