Queste valvole sono ovunque intorno a noi. Li troverai negli escavatori che scavano fondamenta, nei carrelli elevatori che spostano scatole nei magazzini e persino nei sistemi di controllo degli aerei. Senza queste valvole sarebbe impossibile controllare le macchine pesanti.
Come funzionano queste valvole?
Le parti principali
Ogni valvola di controllo direzionale idraulica è composta da tre parti fondamentali che lavorano insieme:
1. Corpo valvola
Il corpo valvola è come la casa dove avviene tutto. Di solito è realizzato con materiali resistenti come acciaio o alluminio. All'interno ci sono dei fori accuratamente praticati chiamati porte. Queste porte hanno nomi speciali:
- Porta P:Dove entra il fluido pressurizzato
- Porta T:Dove il fluido ritorna al serbatoio
- Porte A e B:Dove va il fluido per muovere cilindri o motori
2. Elemento di controllo
Questa è la parte mobile che dirige effettivamente il fluido. Ne esistono due tipologie principali:
Bobina:Un pezzo rotondo e scorrevole che assomiglia ad una matita con sezioni più larghe. Mentre scorre avanti e indietro, apre e chiude diversi percorsi per il fluido.
Fungo:Un pezzo a forma di cono che funziona come un tappo di sughero in una bottiglia. Sigilla molto ermeticamente quando è chiuso ma può aprirsi per far passare il fluido.
3. Attuatore
Questo è ciò che muove l'elemento di controllo. I tipi comuni includono:
- Molle che riportano la valvola in una posizione sicura
- Solenoidi (magneti elettrici) che si muovono quando alimentati
- Leve manuali per il funzionamento manuale
- Controlli pilota che utilizzano la pressione propria del sistema
Come scorre il fluido
Usiamo un semplice esempio con un cilindro idraulico:
Posizione Neutrale:Quando la valvola è nella posizione centrale, il cilindro rimane fermo. A seconda del design della valvola, il fluido potrebbe essere bloccato o lasciato ritornare nel serbatoio.
Estendi la posizione:La valvola collega la porta di pressione (P) alla porta A, inviando fluido per estendere il cilindro. Allo stesso tempo, il fluido dall'altro lato del cilindro rifluisce attraverso la porta B nel serbatoio (T).
Posizione di ritrazione:Ora la valvola cambia. La pressione va alla porta B per ritrarre il cilindro, mentre il fluido ritorna dalla porta A al serbatoio.
Tipi di valvole di controllo direzionale idrauliche
Per progettazione interna
Valvole a bobina
Questi sono il tipo più comune. La bobina scorre all'interno del corpo valvola per creare diversi percorsi di flusso.
Aspetti positivi:
- Può gestire operazioni complesse con più posizioni
- Bassa resistenza al flusso del fluido
- Versatile e ampiamente utilizzato
Non così buono:
- Piccoli spazi consentono la fuoriuscita di parte del fluido all'interno
- Può rimanere bloccato se il fluido è sporco
Valvole a fungo
Questi utilizzano elementi a forma di cono o di sfera che sigillano saldamente contro un sedile.
Aspetti positivi:
- Quasi nessuna perdita interna
- Funziona bene con liquidi sporchi
- Ottimo per sostenere carichi pesanti
Non così buono:
- Limitato a semplici funzioni on/off
- Serve più forza per operare
In base a come vengono gestiti
Valvole manuali:Azionamento manuale tramite leve, manopole o pulsanti. Semplici e affidabili, ma è necessario che qualcuno sia lì per gestirli.

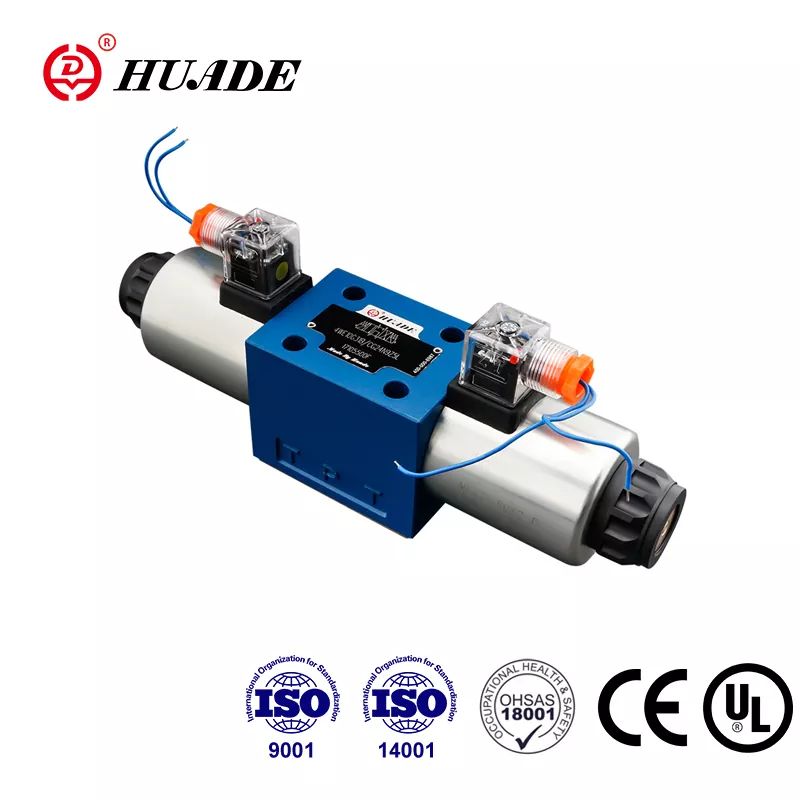

Elettrovalvole:Utilizzare l'energia elettrica per funzionare. Questi sono perfetti per i sistemi automatizzati e possono essere controllati dai computer.
Valvole pilotate:Utilizzare la pressione idraulica del sistema per spostare la valvola principale. È come usare una piccola valvola per controllarne una grande: ottima per applicazioni ad alto flusso.
Per precisione di controllo
Valvole di intercettazione:Interruttori semplici che sono completamente aperti o completamente chiusi. Come un interruttore della luce: è acceso o spento.
Valvole proporzionali:Questi possono aprirsi parzialmente, come un varialuce per le luci. Più si alza il segnale di controllo, più si apre la valvola. Questo ti dà un controllo fluido della velocità.
Servovalvole:Il tipo più preciso, utilizzato in applicazioni che richiedono un controllo estremamente accurato, come aerei o apparecchiature di produzione di precisione.
Caratteristiche e specifiche importanti
Funzioni del centro
Per le valvole a spola, ciò che accade nella posizione neutra (centrale) è molto importante:
Centro Chiuso:Tutte le porte sono bloccate. Ciò blocca il cilindro in posizione ma fa lavorare di più la pompa.
Centro aperto:La porta di pressione si collega al serbatoio. Ciò consente di risparmiare energia consentendo alla pompa di funzionare senza pressione, ma il cilindro potrebbe spostarsi.
Centro Tandem:Un compromesso che consente di risparmiare energia fornendo allo stesso tempo una migliore tenuta del carico.
Numeri chiave delle prestazioni
- Valutazione della pressione:Quanta pressione la valvola può gestire in sicurezza. Solitamente misurato in PSI o bar.
- Portata:Quanto fluido può passare al minuto. Solitamente misurato in galloni al minuto (GPM) o litri al minuto.
- Tempo di risposta:La velocità con cui la valvola reagisce a un segnale di controllo. Importante per applicazioni che necessitano di movimenti veloci.
- Caduta di pressione:Quanta pressione viene persa quando il fluido scorre attraverso la valvola. Più basso è meglio per l'efficienza.
Simboli e standard delle valvole
Gli ingegneri utilizzano simboli speciali per mostrare le valvole negli schemi idraulici. Questi simboli seguono gli standard internazionali (ISO 1219) in modo che gli ingegneri di tutto il mondo possano comprenderli.
Il simbolo di una valvola mostra:
- Riquadri che rappresentano ciascuna posizione
- Frecce che mostrano i percorsi del flusso
- Linee con segni a T che mostrano percorsi bloccati
- Lettere (P, T, A, B) che indicano le porte
- Simboli per molle e solenoidi
Ad esempio, una "valvola 4/3" significa 4 porte e 3 posizioni.
Applicazioni comuni
Attrezzature per l'edilizia
Gli escavatori utilizzano valvole di controllo direzionali multiple per azionare il braccio, il bilanciere, la benna e i cingoli in modo indipendente. Gli operatori utilizzano joystick che inviano segnali alle valvole proporzionali per un controllo fluido.
Produzione
Le catene di montaggio utilizzano queste valvole per controllare bracci robotici, presse e sistemi di trasporto. Le valvole a solenoide rispondono ai comandi del computer per una temporizzazione precisa.
Agricoltura
I trattori moderni utilizzano blocchi di valvole proporzionali per controllare attrezzi come aratri e mietitrici. Alcuni sistemi si integrano anche con il GPS per il lavoro sul campo automatizzato.
Aerospaziale
Gli aerei utilizzano servovalvole estremamente affidabili per i controlli di volo. Queste valvole devono funzionare perfettamente anche in condizioni estreme.
I migliori produttori
BoschRexroth:Noto per le valvole di alta qualità con elettronica avanzata e funzionalità di monitoraggio.
Parker Hannifin:Offre una vasta gamma, dalle valvole industriali di base alle valvole specializzate per apparecchiature mobili.
Eaton (Vickers):Famoso per le valvole per carichi pesanti che durano a lungo in condizioni difficili.
Danfoss:È specializzata in idraulica mobile e sistemi ad alta efficienza energetica.
HYDAC:Conosciuto per le valvole a cartuccia compatte e le soluzioni di collettori personalizzate.
Installazione e manutenzione
Scegliere la valvola giusta
Considera questi fattori:
- Requisiti di pressione e flusso: soddisfano le esigenze del vostro sistema
- Tipo di controllo: On/off per compiti semplici, proporzionale per velocità variabile
- Ambiente: Scegli guarnizioni e rivestimenti adatti alle tue condizioni
- Sicurezza: selezionare le funzioni centrali che garantiscono un funzionamento sicuro
Problemi comuni e soluzioni
La valvola non funziona:
- Controllare i collegamenti elettrici sulle elettrovalvole
- Verificare che la pressione idraulica sia adeguata per le valvole pilotate
- Cerca eventuali ostacoli meccanici
Funzionamento lento o irregolare:
- Pulire o sostituire il fluido idraulico sporco
- Controllare la presenza di aria nel sistema
- Ispezionare i componenti della valvola usurati
Perdite esterne:
- Sostituire guarnizioni e guarnizioni usurate
- Controllare la planarità della superficie di montaggio
- Verificare la corretta coppia di serraggio dei bulloni
Migliori pratiche
Installazione:
- Mantenere tutto pulito durante l'installazione
- Utilizzare guarnizioni e composti sigillanti adeguati
- Stringere i bulloni ai valori di coppia specificati
Operazione:
- Iniziare con una pressione bassa per verificare il funzionamento di base
- Monitorare la temperatura e la pressione del sistema
- Mantenere il fluido idraulico pulito con un filtraggio adeguato
Manutenzione:
- Testare regolarmente il funzionamento della valvola
- Cambiare il fluido idraulico secondo il programma
- Conservare registri dettagliati della manutenzione
Tendenze future
L’industria delle valvole idrauliche continua ad evolversi:
Valvole intelligenti:Le nuove valvole includono sensori ed elettronica in grado di segnalarne le condizioni e le prestazioni. Ciò aiuta a prevedere quando è necessaria la manutenzione.
Efficienza energetica:I produttori stanno sviluppando valvole che sprecano meno energia, contribuendo a ridurre i costi operativi e l’impatto ambientale.
Integrazione:Le valvole stanno diventando più compatte e integrate con altri componenti del sistema, riducendo i punti di perdita e i tempi di installazione.
Controllo digitale:Altre valvole sono progettate per funzionare con sistemi di controllo digitale e reti Internet of Things (IoT).
Le valvole di controllo direzionale idraulico sono componenti essenziali che rendono possibili i macchinari moderni. Dalle semplici valvole di intercettazione ai sofisticati servosistemi, questi dispositivi convertono i segnali elettrici o meccanici in potenza idraulica controllata.
Comprendere come funzionano queste valvole, i loro diversi tipi e come selezionarle e mantenerle è fondamentale per chiunque lavori con sistemi idraulici. Con l’avanzare della tecnologia, queste valvole stanno diventando più intelligenti, più efficienti e più integrate con i sistemi di controllo digitale.
Che tu stia utilizzando attrezzature pesanti, progettando sistemi di automazione o effettuando la manutenzione di macchinari idraulici, la conoscenza delle valvole di controllo direzionale ti aiuterà a lavorare in modo più efficace e sicuro.
Scegliendo la valvola giusta per la vostra applicazione e mantenendola correttamente, potrete garantire un funzionamento affidabile e una lunga durata. La chiave è comprendere i requisiti del sistema e abbinarli alla tecnologia delle valvole appropriata.
Ricordare, in caso di dubbi, di consultare esperti di sistemi idraulici o produttori di valvole. Possono fornire indicazioni specifiche per le vostre esigenze applicative specifiche e contribuire a garantire prestazioni ottimali del sistema.
