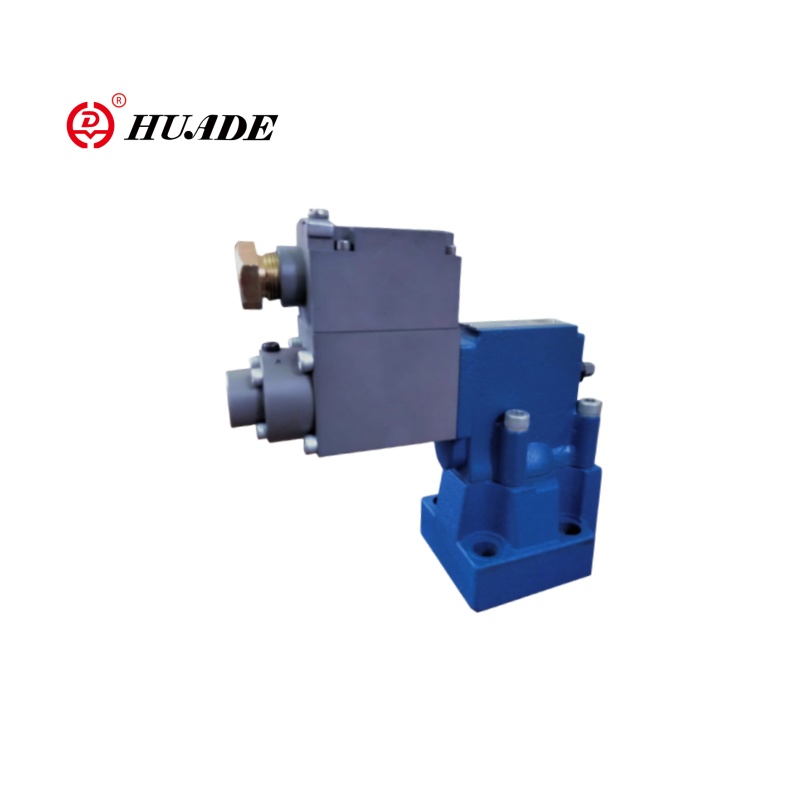

Valvola di sicurezza a prova di esplosione DBEM

Rispetto alla valvola a pressione a prova di esplosione DBE, la serie Valve DBEM è più adatta per scenari con elevata risposta dinamica e requisiti intelligenti. Gamma di pressione di lavoro 50 ~ 315 bar, portata fino a 600 L/min (modello DBEM 32). La tensione di lavoro è DC 24V. Valvola di scarico a pressione a prova di esplosione DBEM adotta un design integrato, con un amplificatore digitale integrato opzionale (modulo OBE), cablaggio semplificato e una struttura del nucleo della valvola plug-in, quindi non è necessario smontate la pipeline per la manutenzione.

Parametro del prodotto della valvola di scarico a prova di esplosione DBEM

Funzionalità del prodotto e applicazione della valvola di sicurezza a prova di esplosione DBEM

Caratteristiche:

-Sub-piastra Montaggio:

- Pattern di porting a Din 24 340 Form E e ISO 6264

- Per l'installazione in collettori

- 4 valutazioni di pressione

- Max. limitazione della pressione, facoltativo

- Tipo di amplificatore VT-2000 (deve essere ordinato separatamente)

Applicazione:

La valvola di scarico a pressione a prova di esplosione DBEM è ampiamente utilizzata nell'industria petrolifera e del gas, sistemi chimici e farmaceutici a prova di esplosione, miniere di carbone e attrezzature sotterranee, navi e ingegneria marina.

Esempio:

Valvola DBEM a prova di esplosione (amplificatore OBE integrato) → Sensore di pressione a prova di esplosione

                                      ↓

                       Bus Profibus-DP

Funzione e configurazione della valvola di scarico a prova di esplosione DBEM

La valvola di scarico a pressione a prova di esplosione DBEM è una valvola di scarico a pressione pilota. Viene utilizzato per impostare continuamente la pressione nei sistemi idraulici per segnale elettrico.

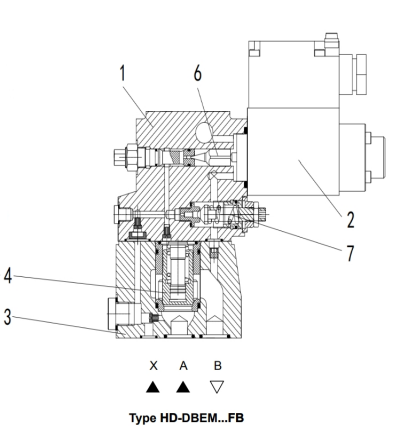

Fondamentalmente queste valvole sono costituite da una valvola pilota (1) con solenoide proporzionale (2) e la valvola principale (3) con inserto principale della bobina (4).

Tipo HD-DBE ... FB

Il limite di pressione è in relazione al valore della corrente elettrica e impostato dal solenoide proporzionale (2). La pressione del sistema viene applicata alla bobina principale (4). Allo stesso tempo, la pressione viene applicata sul lato caricato a molla della bobina principale (4) e il pioppo pilota (6) tramite orifizio (5) nella valvola pilota (1). Se la forza idraulica supera la forza del solenoide, si apre il poppet pilota (6). Il fluido pilota può tornare indietro sul serbatoio e la caduta di pressione causata dagli orifizi influisce sulla bobina principale (4). Quindi la bobina principale (4) apre il canale da una pompa al serbatoio.

Tipo HD-DBEM ... FB

Facoltativamente la valvola può essere fornita con una valvola di controllo pilota a molla aggiuntiva (7) per la massima sicurezza della pressione (sicurezza a pressione ridondante).

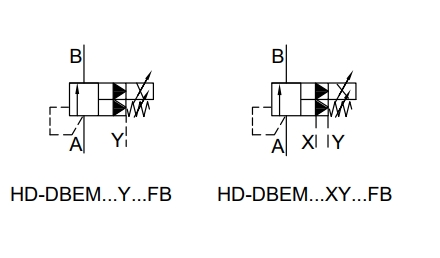

Simbolo di Valvola di sicurezza a prova di esplosione DBEM
