Se lavori con sistemi idraulici o macchinari pesanti, probabilmente hai sentito parlare di pompe a pistoni. Molte persone chiedono "Qual è la differenza tra pompe a pistoni e pompe a pistoni assiali?" - Ma ecco il punto: le pompe a pistoni assiali sono in realtà un tipo di pompa a pistone. Ciò che la maggior parte delle persone vuole davvero sapere è la differenza tra pompe a pistoni assiali e radiali. Questa guida lo suddividerà in termini semplici e ti aiuterà a capire quale potrebbe essere giusto per le tue esigenze.
Comprensione delle pompe del pistone: il quadro generale
Prima di immergerci nelle differenze, iniziamo con le basi. Una pompa a pistone è come il cuore di un sistema idraulico. Muove il fluido (di solito olio) usando pistoni che spingono e tirano, creando pressione per alimentare macchine come escavatori, gru e attrezzature industriali.
Pensala come una pompa per biciclette, ma molto più potente e progettato per funzionare continuamente ad alta pressione.
Cosa rende speciali le pompe a pistone?
Le pompe a pistone sono popolari perché:
(fino a 14.500 psi - valori massimi tipici)
(90-95% di efficienza - gamma tipica per pompe di qualità)
con una cura adeguata
in modo affidabile
La famiglia delle pompe del pistone
Ecco dove diventa interessante: le pompe a pistoni assiali sono in realtà un tipo di pompa a pistoni. È come dire "Qual è la differenza tra un'auto e una berlina?" - Una berlina è un'auto, solo un tipo specifico.
La famiglia Pistone Pump include:
- Pompe a pistone assiale- I pistoni si muovono paralleli all'albero principale
- Pompe a pistoni radiali- I pistoni si spostano verso l'esterno dal centro come i raggi sulla ruota
- Pompe a pistone alternative- Pistons si muovono avanti e indietro in linea retta
- Pompe a pistone ad asse piegato- Un tipo speciale di pompa assiale con blocco cilindro inclinato per una maggiore efficienza
Poiché la maggior parte delle persone che pone questa domanda desidera confrontare le pompe a pistoni assiali e radiali, concentriamoci su quel confronto.

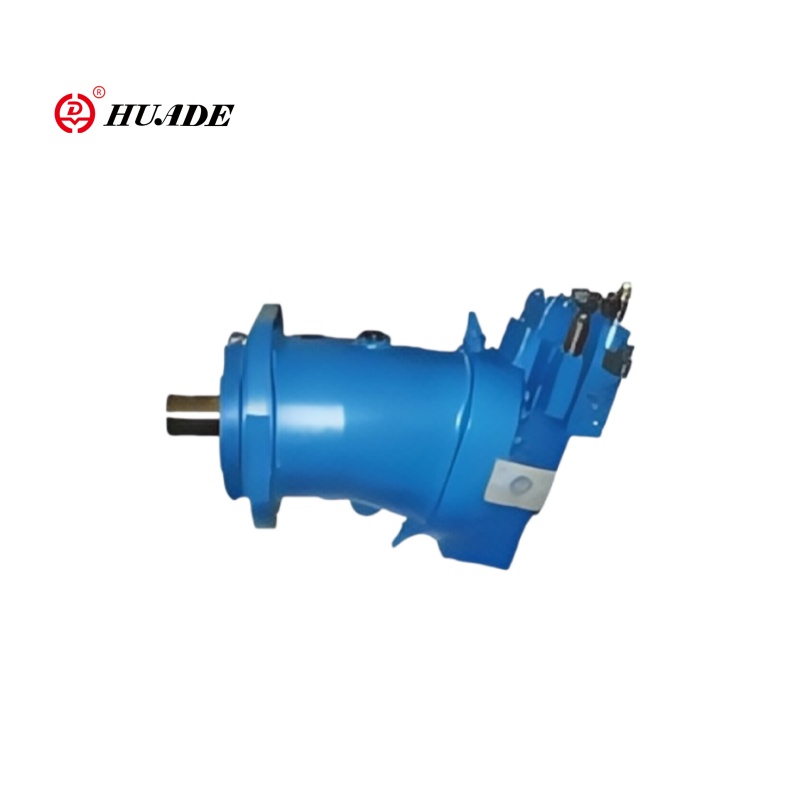

Pompe a pistone assiale: la centrale elettrica compatta
Come funzionano
Immagina un cilindro con diversi pistoni disposti in un cerchio, tutti puntando nella stessa direzione (parallela all'albero principale). Mentre l'albero gira, una piastra inclinata chiamata "Swashplate" spinge e fuori i pistoni. Questo crea l'azione di pompaggio.
Caratteristiche chiave:
- I pistoni si muovono paralleli all'albero di trasmissione
- Utilizza una piastra di swash per controllare il movimento del pistone (o il design dell'asse piegato per una maggiore efficienza)
- Può regolare il flusso modificando l'angolo di swash
- Il design compatto risparmia spazio
Dove li troverai
Le pompe a pistoni assiali sono ovunque nelle apparecchiature mobili:
- Escavatori e bulldozer
- Carrelli elevatori e gru
- Sistemi idraulici dell'aeromobile
- Macchine per stampaggio a iniezione
Pompe a pistoni radiali: il campione pesante
Come funzionano
Piccella pistoni disposti come raggi su una ruota in bicicletta, tutti che puntano verso l'esterno dal centro. Una cam (come una ruota fuori centraggio) spinge questi pistoni dentro e fuori mentre ruota. Questo design può gestire pressioni estremamente elevate.
Caratteristiche chiave:
- I pistoni si spostano verso l'esterno dal centro
- Utilizza un anello cam per controllare il movimento del pistone
- Di solito fornisce un flusso fisso (non può regolare facilmente)
- Design più grande e più robusto
Dove li troverai
Le pompe a pistoni radiali eccellono in applicazioni pesanti:
- Attrezzatura mineraria
- Grandi presse idrauliche
- Sistemi marini
- Centrali elettriche
Confronto testa a testa
Confrontiamo questi due tipi di pompa fianco a fianco:
| Caratteristica | Pompa a pistone assiale | Pompa a pistone radiale |
|---|---|---|
| Intervallo di pressione | 300-700 bar (4.350-10.150 psi) tipico | 700-1.000+ bar (10.150-14.500+ psi) tipico |
| Controllo del flusso | Variabile (regolabile) | Di solito fisso |
| Misurare | Compatto | Più grande |
| Efficienza | 90-95% (meglio ad alta velocità) tipico | Alto, ma più basso a velocità lente |
| Livello di rumore | Moderare | Più silenzioso |
| Manutenzione | Complesso, ogni 10.000 ore | Più semplice, ogni 500-1000 ore |
| Costo | Più elevato in anticipo, minori costi operativi | Alti costi operativi in anticipo e moderati |
Breakdown delle prestazioni
Capacità di pressione
- Assiale:Ottimo per la maggior parte delle applicazioni (fino a 10.150 psi tipico massimo)
- Radiale:Meglio per le esigenze di pressione estrema (fino a 14.500+ psi tipici massimo)
Controllo del flusso
- Assiale:Può regolare il flusso al volo - ottimo per il risparmio energetico
- Radiale:Di solito una portata fissa - semplice ma meno flessibile
Efficienza
- Assiale:Super efficiente ad alta velocità, perfetto per le attrezzature mobili
- Radiale:Nel complesso efficiente, ma non così bravo a basse velocità
Rumore e vibrazione
- Assiale:Fa più rumore ma operazione più fluida
- Radiale:Più silenzioso e meno vibrazione: i vicini ti ringrazieranno
Quale dovresti scegliere?
Scegli le pompe del pistone assiale quando:
- È necessario salvare spazio (design compatto)
- Vuoi regolare il flusso per il risparmio energetico
- Stai lavorando con le attrezzature mobili
- Hai bisogno di alta efficienza a velocità variabili
- Le tue esigenze di pressione sono inferiori a 10.150 psi (tipico limite della pompa assiale)
Scegli le pompe a pistoni radiali quando:
- Hai bisogno di una pressione estremamente elevata (oltre 10.150 psi tipico limite assiale)
- Stai gestendo operazioni continue per impieghi pesanti
- Vuoi una manutenzione più semplice
- Il rumore è una preoccupazione
- Hai spazio per una pompa più grande
Considerazioni sui costi
Investimento iniziale
Entrambi i tipi sono costosi, ma ecco cosa aspettarsi:
- Assiale:Costoo iniziale più elevato a causa del design complesso
- Radiale:Anche costoso ma potenzialmente meno che assiale per applicazioni semplici
Costoi operativi
- Assiale:Fatture energetiche inferiori grazie al controllo del flusso variabile
- Radiale:Uso di energia costante, buono per operazioni coerenti
Costoi di manutenzione
- Assiale:Manutenzione più complessa, ma intervalli più lunghi (10.000 ore)
- Radiale:Manutenzione più semplice, intervalli più frequenti (500-1000 ore)
Applicazioni comuni nella vita reale
Cantiere
Un escavatore utilizza una pompa a pistone assiale perché ha bisogno di:
- Dimensione compatta per adattarsi alla macchina
- Flusso variabile per operazioni diverse (scavo vs. guida)
- Alta efficienza per risparmiare carburante
Operazione di estrazione
Una grande pressa idraulica utilizza una pompa a pistoni radiali perché ha bisogno di:
- Estrema pressione per schiacciare i materiali
- Funzionamento continuo per la produzione 24/7
- Design robusto per condizioni difficili
Suggerimenti di manutenzione
Per le pompe a pistoni assiali:
- Mantieni il fluido idraulico super pulito (utilizzare filtri di alta qualità)
- Controlla regolarmente le condizioni della piastra swash
- Monitorare i rumori insoliti
- Servizio ogni 10.000 ore o come raccomandato
Per pompe a pistoni radiali:
- Ispezionare le tenute e le valvole più frequentemente
- Controlla l'usura dell'anello a camma
- Monitorare i livelli di pressione
- Servizio ogni 500-1.000 ore
Tendenze future
L'industria delle pompe idrauliche si sta evolvendo:
- Controlli intelligenti:Sistemi digitali che regolano automaticamente le prestazioni della pompa
- Materiali migliori:Componenti più duraturi che resistono all'usura
- Integrazione IoT:Pompe che possono prevedere quando hanno bisogno di manutenzione
- Efficienza energetica:Nuovi design che risparmiano ancora più energia
Domande frequenti
D: Posso sostituire una pompa a pistone assiale con una radiale?
A: Forse, ma dovrai controllare i requisiti di pressione, i vincoli di spazio e le esigenze di flusso. È meglio consultare un ingegnere idraulico.
D: Quale tipo dura più a lungo?
A: Entrambi possono durare molti anni con una manutenzione adeguata. La chiave è scegliere il tipo giusto per l'applicazione e mantenerla correttamente.
D: Ci sono altri tipi di pompe idrauliche?
A: Sì! Anche le pompe per ingranaggi e le pompe a pale sono comuni, ma le pompe a pistone generalmente offrono la massima pressione ed efficienza.
La linea di fondo
Ricorda, le pompe a pistone assiale sono un tipo di pompa a pistoni: non sono categorie completamente diverse. Quando le persone chiedono la differenza, di solito vogliono confrontare le pompe a pistoni assiali e radiali.
Scegli AxialSe hai bisogno di dimensioni compatte, flusso variabile e alta efficienza per applicazioni mobili o dinamiche.
Scegli radialiSe hai bisogno di una pressione estrema, un funzionamento continuo per impieghi pesanti e può ospitare una dimensione più grande.
Entrambi i tipi sono scelte eccellenti che ti serviranno bene con una corretta selezione e manutenzione. La chiave è comprendere le tue esigenze specifiche e abbinarle alle giuste caratteristiche della pompa.
Sia che tu stia progettando un nuovo sistema idraulico o sostituiti una pompa esistente, questa guida dovrebbe aiutarti a prendere una decisione informata. In caso di dubbio, consultare un esperto di sistemi idraulici che può analizzare i requisiti specifici e raccomandare la soluzione migliore.
Hai bisogno di aiuto per la scelta della pompa idraulica giusta per la tua applicazione?Considera fattori come i requisiti di pressione, le esigenze di flusso, i vincoli di spazio e le capacità di manutenzione. La scelta giusta ti farà risparmiare denaro e mal di testa a lungo termine.
