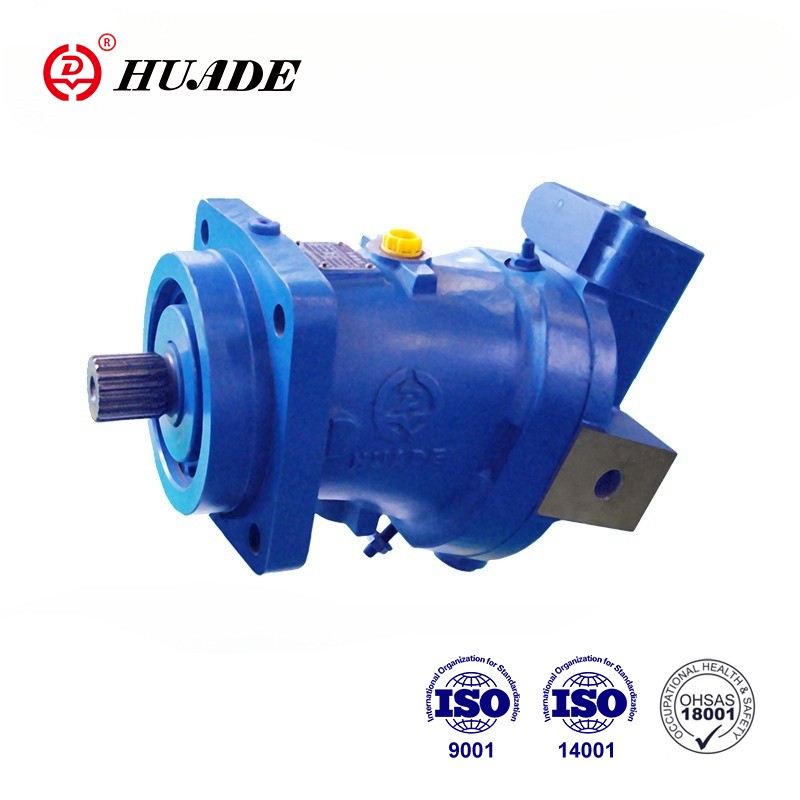

Come funziona un motore a pistone assiale idraulico?

Motori a pistoni assiali idraulicirappresentare uno Delle soluzioni più sofisticate ed efficienti nella tecnologia di energia fluida. Questi dispositivi ingegnerizzati con precisione convertono l'energia idraulica in rotazione energia meccanica, rendendoli indispensabili in applicazioni che vanno da pesanti Attrezzature da costruzione a macchinari di produzione di precisione. Comprensione La loro operazione rivela gli eleganti principi di ingegneria che rendono moderni sistemi idraulici possibili.

Il principio fondamentale

Al suo nucleo, un motore a pistone assiale idraulico opera sul principio di Pascal, che afferma che la pressione si applicava a a Il fluido confinato viene trasmesso equamente in tutte le direzioni. Le sfumature del motore Questo principio utilizzando il fluido idraulico pressurizzato per guidare i pistoni disposti in uno schema circolare attorno a un asse centrale. Mentre questi pistoni tornano indietro e avanti, creano un movimento rotazionale attraverso un meccanico attentamente progettato Sistema di collegamento.

Il termine "assiale" si riferisce al Orientamento dei pistoni, che sono posizionati paralleli al principale del motore asse di rotazione. Questa disposizione differisce dai motori a pistoni radiali, dove I pistoni sono posizionati perpendicolari all'asse. La configurazione assiale offre vantaggi distinti in termini di densità di potenza, efficienza e compattezza.

Componenti principali e le loro funzioni

Il blocco cilindro

Il blocco cilindro funge da cuore di Il motore, contenente più cilindri con precisione con precisione Simmetricamente attorno all'asse centrale. In genere, la caratteristica dei motori tra cinque e nove cilindri, con sette una configurazione comune. Ogni cilindro Ospita un pistone che si muove assialmente quando viene applicata la pressione idraulica. IL Il blocco cilindro ruota come unità, guidata dall'azione collettiva di tutti pistoni.

Pistons ed elementi di collegamento

I singoli pistoni si adattano perfettamente a ciascuno Cilindro, sigillato da anelli di precisione per evitare perdite interne. Ogni pistone si collega a un'asta di collegamento o una padie di gocce, che trasferisce il movimento lineare del pistone al movimento rotazionale. Questi elementi di collegamento devono resistere forze enormi pur mantenendo un allineamento preciso durante la rotazione ciclo.

Il piatto di swash

La piastra swash rappresenta forse di più Componente ingegnoso del motore del pistone assiale. Questo piatto angolato, chiamato anche a piastra a camma, converte il movimento lineare dei pistoni in movimento rotazionale. COME Il blocco del cilindro ruota, i pistoni seguono il contorno della piastra swash, Muoversi dentro e fuori dai loro cilindri. L'angolo della piastra swash direttamente determina lo spostamento di ciascuna corsa del pistone e nello spostamento variabile Motori, questo angolo può essere regolato per controllare la velocità e la coppia del motore.

Timing della piastra della valvola e della porta

La piastra della valvola controlla i tempi di flusso di fluido idraulico da e per ogni cilindro. Questo componente stazionario Caratteristiche Porte posizionate con precisione che si allineano con il cilindro rotante bloccare. Mentre ogni cilindro ruota oltre la piastra della valvola, si collega alternativamente all'ingresso ad alta pressione e all'uscita a bassa pressione, garantendo che i pistoni Ricevi fluido pressurizzato esattamente nel momento giusto nel loro ciclo.

Il ciclo operativo

Il funzionamento di un pistone assiale idraulico Il motore segue un ciclo accuratamente orchestrato che si ripete continuamente come viene fornito il fluido pressurizzato.

Fase di assunzione

Durante la fase di aspirazione, inizia un pistone la sua corsa esteriore come il suo cilindro si allinea con la porta ad alta pressione sul piastra valvola. Il fluido idraulico pressurizzato si precipita nel cilindro in espansione spazio, spingendo contro il pistone. La forza generata dipende da entrambi i Pressione idraulica e area efficace del pistone.

Fase di potenza

Mentre il cilindro continua a ruotare, il Il pistone raggiunge la massima estensione e inizia la sua corsa verso l'interno. Il pressurizzato Il fluido intrappolato nel cilindro esercita la forza sul pistone, il che lo trasmette forzare attraverso l'asta di collegamento alla piastra swash. Poiché la piastra swash è Risolto ad angolo, questa forza assiale crea un momento di rotazione, contribuendo alla coppia di uscita del motore.

Fase di scarico

Quando il cilindro si allinea con il porta a bassa pressione, il fluido compresso viene espulso mentre il pistone completa il suo ictus verso l'interno. Questo tempismo garantisce che ogni cilindro sia svuotato di fluido esaurito Prima di iniziare il prossimo ciclo di aspirazione. I tempi precisi di questa azione della valvola è cruciale per mantenere un funzionamento regolare e prevenire le perdite di pressione.

Tecnologia di spostamento variabile

Molti moderni motori a pistoni assiali sono Capacità di spostamento variabile, ottenuta regolando l'angolo della piastra di swash. Quando aumenta l'angolo della piastra di swash, i pistoni sperimentano colpi più lunghi, con conseguente maggiore spostamento per rivoluzione e una coppia più elevata a basso velocità. Al contrario, la riduzione dell'angolo della piastra di swash diminuisce lo spostamento, consentendo velocità di rotazione più elevate con coppia ridotta.

Questa funzione di spostamento variabile fornisce Eccezionale flessibilità di controllo. I controlli elettronici possono regolare automaticamente L'angolo della piastra swash in base ai requisiti di carico, ottimizzando l'efficienza attraverso una vasta gamma di condizioni operative. Alcuni sistemi avanzati possono persino raggiungere spostamento zero, fermando efficacemente il motore senza interrompere Flusso idraulico.

Efficienza e prestazioni Caratteristiche

Ottengono i motori a pistoni assiali idraulici Livelli di efficienza notevolmente elevati, spesso superiori al 95% nell'operazione ottimale condizioni. Questa efficienza deriva da diversi fattori di progettazione, tra cui Perdita interna minima, tolleranze dei componenti precise e fluido ottimizzato dinamica. La disposizione assiale contribuisce a questa efficienza fornendo Forze radiali bilanciate che riducono i carichi dei cuscinetti e l'attrito meccanico.

Il rapporto potere-peso di questi motori è eccezionale, rendendoli ideali per applicazioni mobili dove è il peso critico. Un singolo motore può produrre una coppia enorme durante il mantenimento dimensioni relativamente compatte. Inoltre, la protezione intrinseca del sovraccarico di sistemi idraulici significa che questi motori possono gestire sovraccarichi temporanei senza danno.

Applicazioni e vantaggi

Motori a pistoni assiali idraulici Trova applicazioni in numerosi settori. Nelle attrezzature da costruzione, alimentano Le tracce degli escavatori e delle ruote dei caricatori. Le applicazioni marine includono I sistemi di erba e propulsione di ancoraggio. Gli usi industriali vanno dal trasportatore Azionamento verso i mandrini della macchina utensile.

I vantaggi dei motori a pistoni assiali estendersi oltre la loro alta efficienza e densità di potenza. Offrono eccellenti Controllo della velocità, può funzionare in entrambe le direzioni con pari prestazioni e Fornire capacità di avvio e arresto istantanee. La loro capacità di mantenere Coppia costante attraverso variazioni variabili li rende ideali per le applicazioni richiedere un controllo di movimento preciso.
