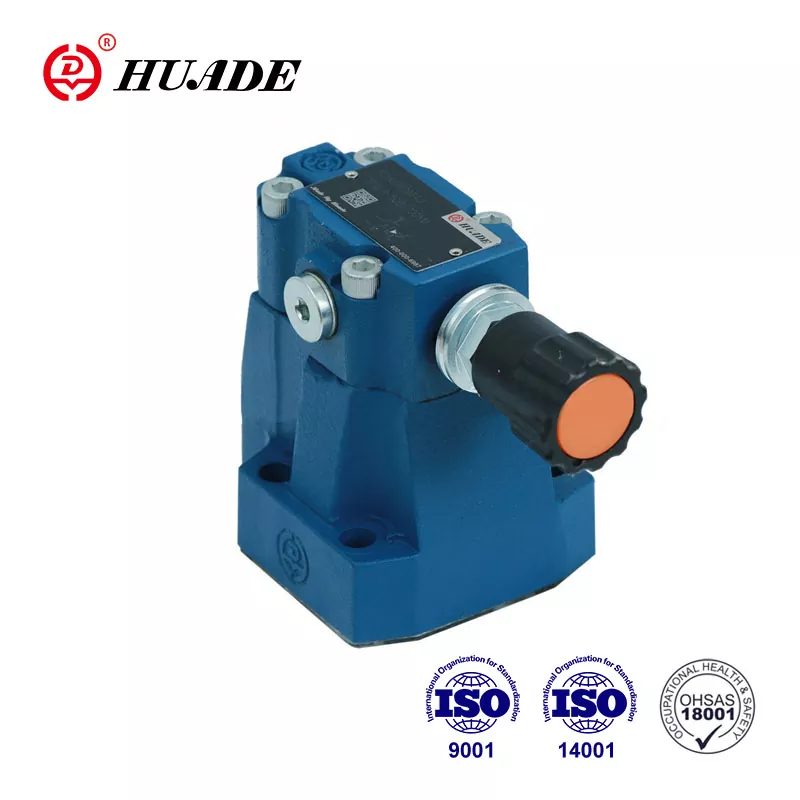

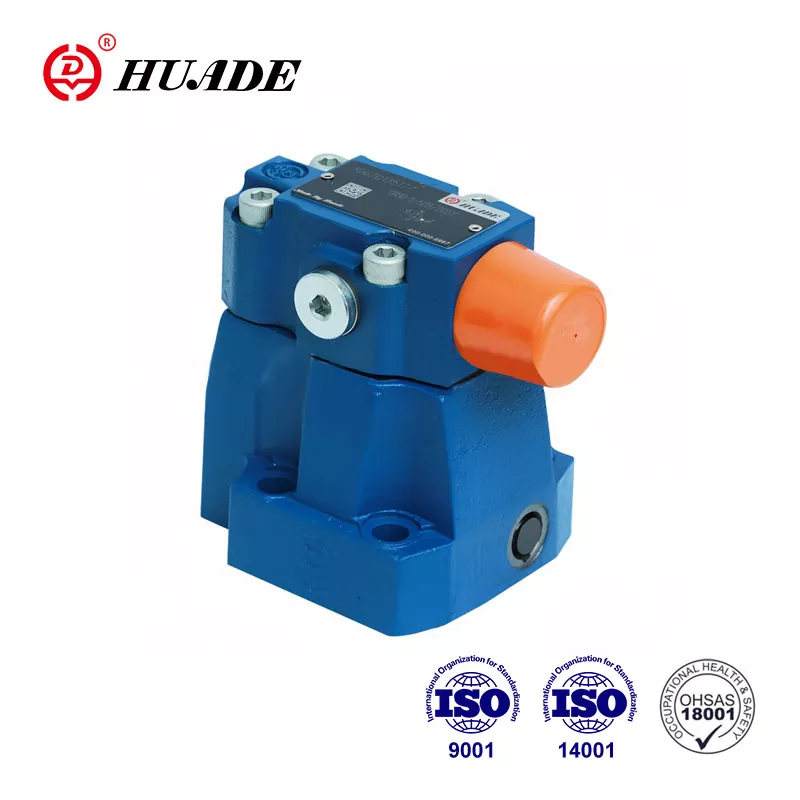

La valvola riduttrice di pressione tipo DR 20 viene utilizzata per controllare la pressione. Introducendo la tecnologia avanzata di Rexroth e le apparecchiature di produzione più avanzate provenienti da tutto il mondo, i riduttori di pressione Huade® sono di buona qualità e a basso prezzo. Huade è un noto marchio nazionale cinese e i suoi prodotti sono ampiamente utilizzati in molti campi come macchinari di ingegneria, tutela dell'acqua, macchine utensili, petrolio e prodotti petrolchimici, ecc.
|
Pressione primaria, porta B (MPa) |
fino al 31.5 |
|||
|
Pressione di uscita, porta A (MPa) |
fino a 5.0, 10.0, 20.0, 31.5 |
|||
|
Contropressione, porta Y (MPa) |
fino al 31.5 |
|||
|
Portata massima (montaggio su piastra) (l/min) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
Massimo. portata (connessioni filettate) (l/min) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
Fluido |
Olio minerale (per guarnizione NBR) o |
|||
|
Intervallo di temperatura del fluido (℃) |
-30 fino a +80 |
|||
|
Intervallo di viscosità (mm²/s) |
10 fino a 800 |
|||
|
Caro della contaminazione |
Grado massimo consentito di |
|||
|
Curve caratteristiche (misurate a v=41mm2/s e t=50℃) |
||||
Caratteristiche:
▶ Montaggio su piastra
▶ Per collegamenti filettati
▶ Per il montaggio a collettore
▶ 4 elementi di regolazione:
. Manopola rotante
. Manicotto con esagono e cappuccio protettivo,
. Manopola girevole bloccabile con scala
. Manopola rotante con scala
▶ Valvola di ritegno opzionale con 4 impostazioni di pressione (solo per valvola per montaggio su piastra)
Applicazione:
La valvola riduttrice di pressione pilota DR 20 serve a ridurre la pressione nel sistema.
Le valvole di pressione tipo DR 20 sono valvole riduttrici di pressione pilotate, controllate dal circuito secondario. Sono costituiti essenzialmente da valvola principale (1) con inserto cursore principale (3) e valvola pilota (2) con elemento di regolazione della pressione.
A riposo, le valvole sono aperte, il fluido può passare liberamente dalla porta B alla porta A attraverso l'inserto della bobina principale (3).
La pressione presente nella porta A agisce sul lato inferiore del cursore principale. Allo stesso tempo c'è pressione che agisce sulla sfera (6) nella valvola pilota (2) attraverso l'orifizio (4) sul lato caricato a molla del pistone principale (3) e attraverso la porta (5). Allo stesso modo agisce sulla sfera (6) tramite l'orifizio (7), la linea di controllo (8), la valvola di ritegno (9) e l'orifizio (10). A seconda dell'impostazione della molla (11), la pressione si accumula davanti alla sfera (6), nell'attacco (5) e nella camera della molla (12), mantenendo il pistone di comando (13) nella posizione
posizione aperta. Il fluido può fluire liberamente dall'attacco B all'attacco A attraverso l'inserto della spola principale (3), fino a quando la pressione nell'attacco A supera il valore impostato sulla molla (11) e apre la sfera (6).
il pistone (13) si porta in posizione di chiusura.
La pressione ridotta desiderata viene raggiunta quando viene raggiunto un equilibrio tra la pressione nell'attacco A e la pressione impostata sulla molla (11). Lo scarico dell'olio di pilotaggio dalla camera molla (14) al serbatoio avviene esternamente tramite la tubazione di comando (15).
Il flusso di ritorno libero dall'attacco A a B può essere ottenuto installando una valvola di ritegno opzionale (16).
Un attacco per manometro (17) consente il monitoraggio della pressione ridotta nel raccordo A.
struttura del montaggio a piastra tipo DR 20...50B
Simboli di DR...50B
