Quale ruolo svolge la valvola direzionale nel sistema idraulico

2024-08-11

Il ruolo delle valvole direzionali nei sistemi idraulici

Hai mai visto un escavatore di costruzione scavare a terra o hai visto un camion della cassone rilasciata per scaricare la sporcizia? Queste potenti macchine funzionano a causa di sistemi idraulici e al centro di questi sistemi è un componente cruciale chiamato valvola direzionale (nota anche come valvola di controllo direzionale o DCV).

Pensa a una valvola direzionale come al controller del traffico di un sistema idraulico. Proprio come un semaforo indica le auto quando andare, fermarsi o girare, una valvola direzionale dice a un fluido idraulico dove fluire e quando muoversi. In questo articolo, esploreremo esattamente quale ruolo svolgono queste importanti valvole e perché sono essenziali per far funzionare correttamente le macchine idrauliche.

Cos'è una valvola direzionale?

Una valvola direzionale è un dispositivo meccanico che controlla il percorso del fluido idraulico in un sistema. Immagina il fluido idraulico (di solito olio) come acqua che scorre attraverso i tubi e la valvola direzionale come un interruttore intelligente che può:

Flusso fluido direttodalla pompa alle diverse parti della macchina
Fermare il flusso fluidoquando necessario
Controllare la direzionemosse fluide (in avanti o indietro)
Gestire quandoLe parti idrauliche iniziano o smettono di muoversi

La valvola direzionale funziona spostando una parte interna (chiamata bobina o poppet) che apre e chiude percorsi diversi per il fluido. Questo design semplice ma intelligente consente a una valvola di controllare i movimenti complessi in macchinari pesanti.

I ruoli principali delle valvole direzionali nei sistemi idraulici

1. Controllo del traffico per fluido idraulico

Il lavoro principale di una valvola direzionale è quello di agire come un poliziotto per il fluido idraulico. Ecco come:

Guides Flow Fluid:Dirige l'olio pressurizzato dalla pompa al cilindro o al motore destro
Crea percorsi di ritorno:Invia il fluido usato al serbatoio per il riciclaggio
Previene il flusso di via errata:Impedisce al fluido di andare dove non dovrebbe

2. Controllo del movimento

Le valvole direzionali offrono agli operatori un controllo preciso sui movimenti della macchina:

Movimento in avanti e inverso:Come mettere un'auto in unità o inverso
Avvia e ferma le azioni:Controllo istantaneo su quando iniziano i movimenti
Regolazione della velocità:Alcune valvole avanzate possono controllare la velocità con cui le cose si muovono

3. Gestione della sicurezza

Queste valvole svolgono un ruolo di sicurezza cruciale di:

Arresto del flusso di fluidoDurante la manutenzione o le emergenze
Prevenire il movimento accidentaleQuando la macchina è parcheggiata
Consentendo l'arresto controllatodi operazioni idrauliche

4. Gestione dell'energia

Le valvole direzionali intelligenti aiutano a risparmiare energia da:

Ridurre la pressione sprecataQuando la macchina non funziona
Consentendo al minimo le pompeQuando non è necessario alcun movimento
Fluido di riciclaggioin modo efficiente attraverso il sistema

Tipi di valvole direzionali

Non tutte le valvole direzionali sono le stesse. Diverse macchine hanno bisogno di diversi tipi di valvole in base al loro lavoro:

Valvole a bobina (più comune)

Come funzionano:Un pezzo cilindrico (spool) scivola avanti e indietro all'interno del corpo della valvola

Meglio per:Macchine complesse che necessitano di più percorsi fluidi

Esempi:Excavatori, bulldozer, macchine industriali

Vantaggi:

Può gestire più percorsi fluidi contemporaneamente
Molto versatile per operazioni complesse
Buono per applicazioni ad alto flusso

Svantaggi:

Più sensibile al fluido sporco
Può avere piccole perdite interne
Più costoso da mantenere

Valvole a pezzi (semplici ma efficaci)

Come funzionano:Un pezzo a forma di cono si solleva su e giù per aprire/chiudere

Meglio per:Applicazioni ad alta pressione in cui la tenuta stretta è importante

Esempi:Valvole di sicurezza, Valvole di ritegno

Vantaggi:

Sigillatura molto stretta (quasi nessuna perdita)
Funziona bene con alta pressione
Meno sensibile al fluido sporco

Svantaggi:

Limitato a percorsi fluidi più semplici
Ha bisogno di più forza per operare

Valvole di ritegno (solo a senso unico)

Scopo speciale:Consente al fluido solo di fluire in una direzione

Meglio per:Prevenire il riflusso e mantenere la pressione

Esempi:Mantenere i cilindri estesi quando la potenza è spenta

Come sono controllate le valvole direzionali

Le valvole direzionali possono essere gestite in diversi modi:

Controllo manuale

Metodo:Leve a mano o manopole
Meglio per:Macchine semplici, controlli di emergenza
Esempio:Piccole attrezzature agricole, presse manuali

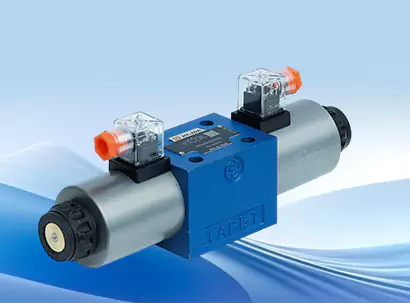

Controllo elettrico (solenoide)

Metodo:Bobine elettriche che muovono la valvola
Meglio per:Sistemi automatizzati, funzionamento remoto
Esempio:Macchine di fabbrica, sistemi robotici

Controllo pilota idraulico

Metodo:Piccole quantità di pressione idraulica controllano la valvola principale
Meglio per:Grandi macchine con flusso fluido elevato
Esempio:Grandi escavatori, macchine da stampa industriale

Controllo aria (pneumatico)

Metodo:L'aria compressa opera la valvola
Meglio per:Sistemi ad azione rapida
Esempio:Attrezzature di produzione

Impatto sulle prestazioni del sistema

La valvola direzionale influisce in modo significativo sul modo in cui funziona un sistema idraulico:

Controllo della velocità

Impatto diretto:La dimensione di apertura della valvola controlla la portata del fluido
Risultato:Flusso più veloce = movimento più veloce, flusso più lento = movimento più lento
Beneficio:Gli operatori possono regolare la velocità per compiti diversi

Gestione della pressione

Ruolo:Le valvole funzionano con le valvole di scarico della pressione per controllare la pressione del sistema
Importanza:Impedisce il danno da troppa pressione
Sicurezza:Protegge i componenti costosi

Efficienza energetica

Diversi progetti di valvole influenzano l'uso di energia:

Valvole centrali aperte:Lascia che il fluido torni al serbatoio quando non funziona (buono per il raffreddamento)
Valvole centrali chiuse:Tenere la pressione quando non funziona (risparmia l'energia della pompa)
Valvole di rilevamento del carico:Regola automaticamente per risparmiare energia

Tempo di risposta

Vantaggio idraulico:Il liquido non può essere compresso, quindi la risposta è quasi istantanea
Qualità della valvola:Le valvole migliori rispondono più velocemente e più precisamente
Applicazione:Critico per il lavoro di precisione come robot chirurgici o controlli degli aeromobili

Applicazioni del mondo reale

Le valvole direzionali sono ovunque nella nostra vita quotidiana:

Attrezzatura da costruzione

Excavatori: controllo del boom, del braccio e del secchio di controllo
Bulldozer: solleva e le lame inferiori
Gru: controllo e rotazione del controllo

Produzione

Linee di montaggio: parti di posizione con precisione
Premere: controlla la forza di pressione e il tempismo
Robot: abilita movimenti precisi

Trasporto

Dump Trucks: allevare e letti di camion inferiori
Garbage Trucks: Control Compacting and Lifting Mechanisms
Aeromobile: carrello di atterraggio di controllo, alette e controlli di volo

Agricoltura

Trattori: controllo del posizionamento dell'implementazione
Ravventatori: gestire i sistemi di taglio e raccolta
Irrigazione: controllo del flusso d'acqua e del posizionamento dell'irrigatore

Problemi e soluzioni comuni

Come qualsiasi dispositivo meccanico, le valvole direzionali possono avere problemi:

Problemi comuni:

Attaccare o inceppare

Causa:Parti fluide sporche o usurate
Soluzione:Cambiamenti fluidi regolari e pulizia
Prevenzione:Utilizzare la filtrazione adeguata

Perdita interna

Causa:Guarniti usurati o superfici graffiate
Sintomi:Movimento lento o debole
Soluzione:Ricostruire o sostituire la valvola

Perdite esterne

Causa:Sigilli danneggiati o collegamenti sciolti
Sintomi:Perdite di fluido visibili
Soluzione:Sostituire le guarnizioni e serrare i collegamenti

Operazione rumorosa

Causa:Aria in sistema o parti usurate
Soluzione:Bleed Air e controlla l'usura

Suggerimenti di manutenzione:

Mantieni il fluido pulitocon regolari modifiche al filtro
Verificare la presenza di perditeDurante le ispezioni quotidiane
Monitorare la temperatura del fluidoper evitare il surriscaldamento
Seguire il programma di manutenzione del produttore
Operatori di treniAll'uso corretto

Il futuro delle valvole direzionali

La tecnologia sta rendendo le valvole direzionali più intelligenti ed efficienti:

Valvole intelligenti

Sensori integrati:Monitorare la pressione, la temperatura e la posizione
Autodiagnosi:Rilevare problemi prima che causino fallimenti
Monitoraggio remoto:Controllare la condizione della valvola da qualsiasi luogo

Materiali migliori

Rivestimenti avanzati:Riduci l'usura e prolunga la vita
Leghe più forti:Gestisci pressioni e temperature più elevate
Stampa 3D:Crea disegni più precisi e compatti

Efficienza energetica

Spostamento variabile:Regolare il flusso in base alle esigenze effettive
Recupero di energia:Catturare e riutilizzare l'energia dai movimenti
Controlli più intelligenti:Ottimizza le prestazioni automaticamente

Miniaturizzazione

Valvole più piccole:Montare in spazi stretti
Peso più leggero:Importante per le attrezzature mobili
Integrazione:Combina più funzioni in un'unità

Conclusione

Le valvole direzionali sono veramente il "cervello" dei sistemi idraulici. Prendono le decisioni cruciali su dove va il fluido idraulico, quando si muove e quanto velocemente viaggia. Senza questi importanti componenti, macchinari moderni come escavatori, robot di fabbrica e aerei non potevano eseguire i loro movimenti precisi.

Comprendere il ruolo delle valvole direzionali ci aiuta ad apprezzare l'ingegneria dietro le potenti macchine che vediamo ogni giorno. Dal cassonetto che raccoglie la spazzatura al robot che costruisce la tua auto, le valvole direzionali stanno lavorando dietro le quinte per rendere possibili questi movimenti complessi.

Man mano che la tecnologia avanza, le valvole direzionali continuano a evolversi, diventando più intelligenti, più efficienti e più affidabili. Questa evoluzione promette prestazioni ancora migliori dai sistemi idraulici che alimentano il nostro mondo moderno.

Che tu sia uno studente che impara a conoscere i sistemi idraulici, un tecnico che mantiene attrezzature o semplicemente curioso di come funzionano le cose, capire le valvole direzionali ti dà un'idea di una delle tecnologie più importanti nei macchinari moderni.

La prossima volta che vedi una macchina idraulica al lavoro, ricorda che i suoi movimenti precisi sono possibili grazie all'umile ma potente valvola direzionale - il controller del traffico che mantiene il fluido idraulico che scorre esattamente dove deve andare, quando deve andare lì.

Takeaway chiave

Le valvole direzionali controllano i percorsi di flusso del fluido nei sistemi idraulici
Consentono un controllo preciso di movimento, velocità e direzione
Diversi tipi servono a scopi diversi (bobina, poppet, valvole di ritegno)
Vari metodi di controllo (manuale, elettrico, idraulico, pneumatico)
Critico per sicurezza, efficienza e prestazioni
Trovato in costruzione, produzione, trasporto e agricoltura
La manutenzione regolare previene i problemi e estende la vita
Gli sviluppi futuri si concentrano sulla tecnologia e sull'efficienza intelligenti
