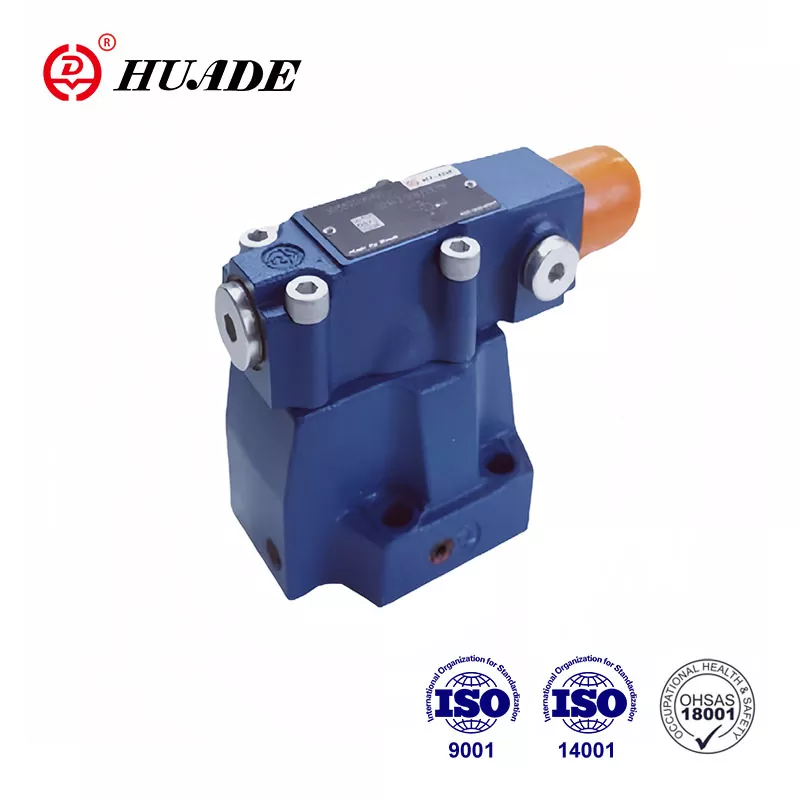

Le valvole di sequenza pilotate DZ vengono utilizzate per la commutazione sequenziale in funzione della pressione dei circuiti secondari. Le valvole idrauliche Huade® sono sempre state all'altezza degli standard internazionali. Le valvole di pressione Huade® ottengono un ampio riconoscimento da parte del mercato e la fiducia degli utenti è dovuta principalmente alla sua alta qualità e al prezzo relativamente basso. La fabbrica presta grande attenzione alla qualità del prodotto e introduce macchine di produzione avanzate provenienti da tutto il mondo.
|
Dati tecnici |
||||
|
Pressione d'esercizio, attacchi A,B,X (MPa) |
fino al 31.5 |
|||
|
Contropressione, porta Y (MPa) |
fino al 31.5 |
|||
|
Pressione del fluido |
minimo (MPa) |
Non correlato alla portata.vedi curve caratteristiche |
||
|
massimo (MPa) |
alle 5. alle 10. alle 20, al 31.5 |
|||
|
Portata massima (l/min |
Taglia 10 |
Taglia 20 |
Taglia 30 |
|
|
200 |
400 |
600 |
||
|
Fluido |
Olio minerale (per guarnizione NBR) o estere fosfato (per guarnizione FPM) |
|||
|
Intervallo di viscosità (mm²/s) |
10~800 |
|||
|
Intervallo di temperatura del fluido (℃) |
-30-80 |
|||
|
Grado di contaminazione (um) |
Grado massimo consentito di contaminazione del |
|||
|
Peso |
Taglia 10 |
Taglia 20 |
Taglia 30 |
|
|
DZ (Kg) |
3.4 |
5.3 |
8 |
|
|
DZC (Kg) |
1.2 |
|||
|
DZC30 (Kg) |
1.5 |
|||
Caratteristiche:
▶ Per il montaggio su piastra
▶ 4 elementi di regolazione
.Manopola rotante
. Manicotto con esagono e cappuccio protettivo
. Manopola girevole bloccabile con scala
. Manopola rotante con scala
▶ 4 livelli di pressione
▶ Valvola di ritegno, opzionale
▶ Schema di montaggio secondo DIN 24 340, forma D,ISO 5781 e CETOP - RP 121H
Applicazione:
Le valvole di pressione tipo DZ sono valvole di sequenza della pressione pilotate. Vengono utilizzati per la commutazione in sequenza dipendente dalla pressione di un secondo circuito.
Le valvole di sequenza della pressione sono costituite essenzialmente da valvola principale (1) con inserto cursore principale (7) e
valvola pilota (2) con elemento di regolazione della pressione e valvola di ritegno (3), opzionale.
La funzione della valvola varia in base alla configurazione dello scarico dell'olio pilota:
Valvola di sequenza tipo DZ. 50B/..
(Linee di comando 4.1, 12 e 13 aperte; linee di comando 4.2, 14 e 15 tappate)
La pressione nella tubazione A agisce attraverso la tubazione di comando (4.1) sul cursore pilota (5) nella valvola pilota (2).
Allo stesso tempo agisce sul lato caricato a molla della bobina principale (7) tramite l'orifizio (6).
la pressione supera il valore impostato sulla molla (8), il pistone pilota (5) viene spostato contro la molla (8).
Il segnale viene ottenuto internamente dalla porta A tramite la linea di controllo (4.1).
Il fluido sul lato caricato a molla del pistone principale (7) ora scorre alla porta B attraverso l'orifizio (9), il terreno di controllo (10) e le linee di controllo (11) e (12). Ora c'è una caduta di pressione sulla bobina principale (7), il collegamento dalla bocca A alla bocca B è aperto mantenendo la pressione impostata sulla molla (8). L'olio trafilato sul pistone pilota (5) viene convogliato internamente all'attacco B attraverso la tubazione di comando (13). È possibile montare una valvola di ritegno opzionale (3) per il flusso di ritorno libero dall'attacco B ad A.
Valvola di sequenza tipo DZ...50B/...X..
(Linee di comando 4.2, 12 e 13 aperte; linee di comando 4.1, 14 e 15 tappate)
La funzione di questa valvola è sostanzialmente la stessa della valvola DZ--50B/.
Tuttavia, nella valvola sequenziale della pressione tipo DZ...50B/...X... il segnale viene fornito esternamente da
mezzo della linea di controllo (4.2).
Valvola di sequenza tipo DZ...50B/...Y.
(Linee di controllo 4.1, 12 e 14 o 15 aperte; linee di controllo 4.2 e 13 collegate)
La funzione di questa valvola è sostanzialmente la stessa della valvola tipo DZ...50B/... Tuttavia, per il tipo DZ. .50B/...Y... la perdita sul pistone pilota (5) deve essere scaricata nel serbatoio senza pressione attraverso la linea (14) o (15). L'olio pilota viene alimentato alla porta B tramite la linea (12).
Valvola di sequenza tipo DZ...50B/...XY..
(Linee di comando 4.2, 14 o 15 aperte; linee di comando 4.1, 12 e 13 tappate)
La pressione nel raccordo X agisce sul pistone pilota(5) nella valvola pilota(2) attraverso la tubazione di comando(4.2). Allo stesso tempo
la pressione temporale nella porta A agisce sul lato caricato a molla della bobina principale (7) attraverso l'orifizio (6). Quando
la pressione nella porta X supera il valore impostato sulla molla (8), il pistone pilota (5) viene spostato contro la molla (8). Quando il pistone pilota (5) viene spostato contro la molla (8), il fluido può passare dal lato caricato a molla della bobina principale (7) nella camera della molla (17) della valvola pilota (2) attraverso l'orifizio (9)
e il filo (16) e la pressione si interrompe sul lato caricato a molla della bobina principale (7).
Il fluido può quindi passare dalla porta A alla porta B con una perdita di pressione minima. L'olio di pilotaggio nella camera della molla (17) deve essere scaricato nel serbatoio senza pressione attraverso la linea (14) o (15). È possibile montare una valvola di ritegno opzionale (3) per il flusso di ritorno libero dall'attacco B ad A.
