Valvola limitatrice di pressione DBD

Beijing Huade Hydraulic Industrial Group è una rinomata azienda statale specializzata nella progettazione, produzione e assistenza di prodotti e apparecchiature idrauliche. La valvola di sicurezza DBWT può sostituire i prodotti offerti da Rexroth®. La fabbrica ha superato ISO9001, ISO14001 e OH SAS18001. Huade Hydraulic dispone di un buon sistema di ispezione per garantire l'alta qualità delle valvole idrauliche. La fabbrica gestisce più di 750 pezzi di apparecchiature di produzione avanzate importate da tutto il mondo. Ogni valvola di pressione sarà imballata in sacchetti di plastica impermeabili e cartoni standard, con allegati anticontraffazione. I prodotti idraulici Huade® sono ampiamente utilizzati nell'industria militare per promuovere la modernizzazione delle attrezzature di difesa.

Parametro del prodotto della valvola limitatrice di pressione DBD

Caratteristiche del prodotto e applicazione della valvola limitatrice di pressione DBD

Caratteristiche:

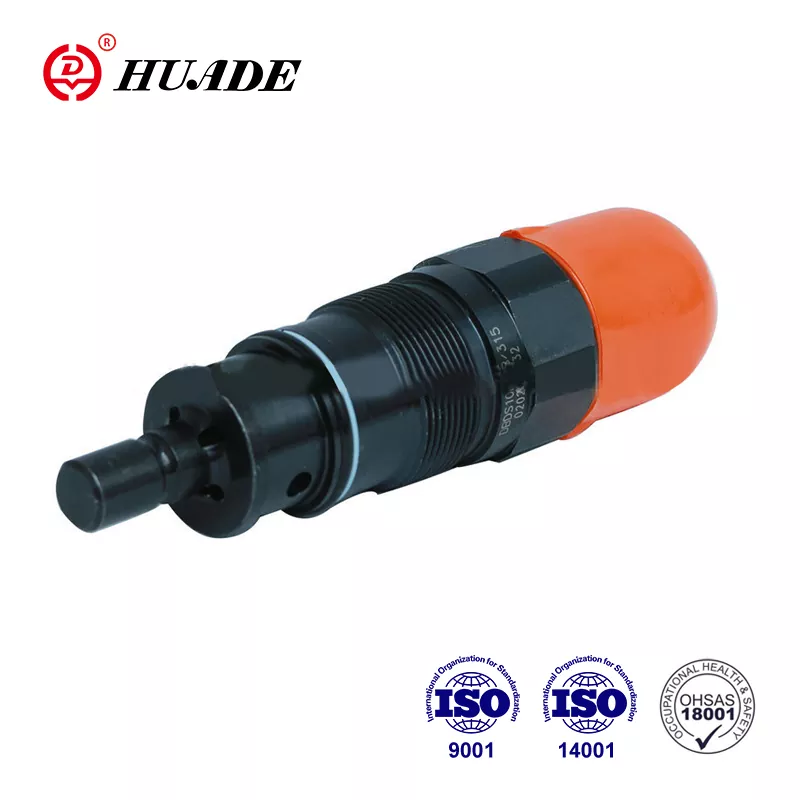

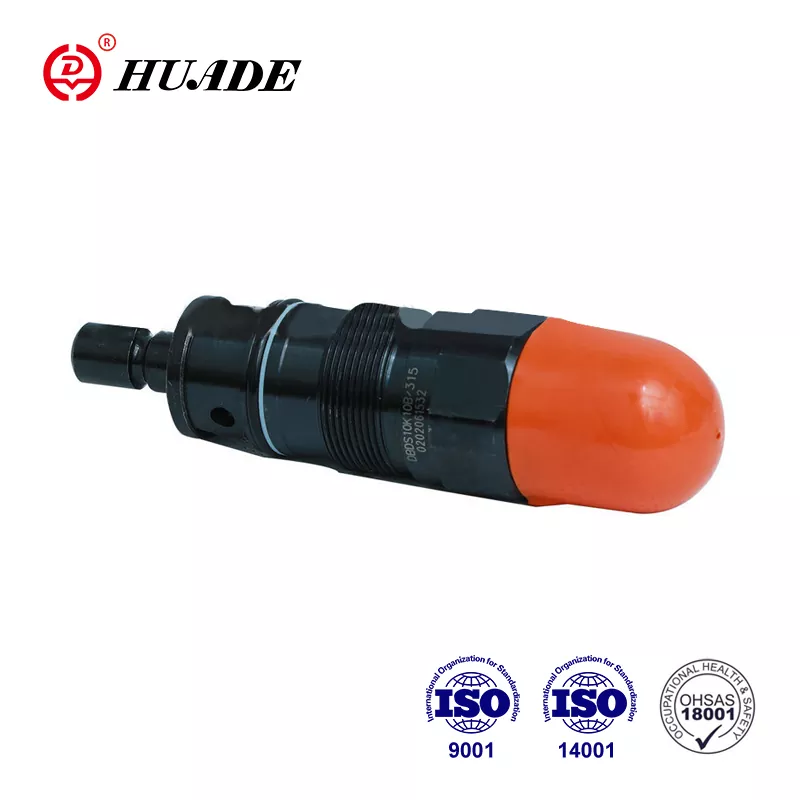

▶ Come valvola a cartuccia

▶ Per collegamenti filettati

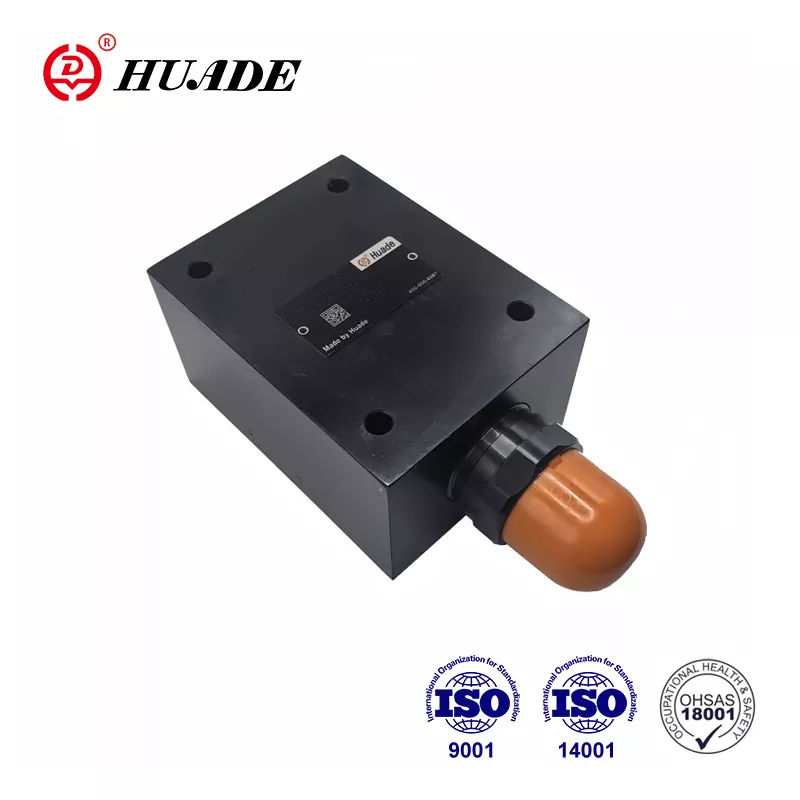

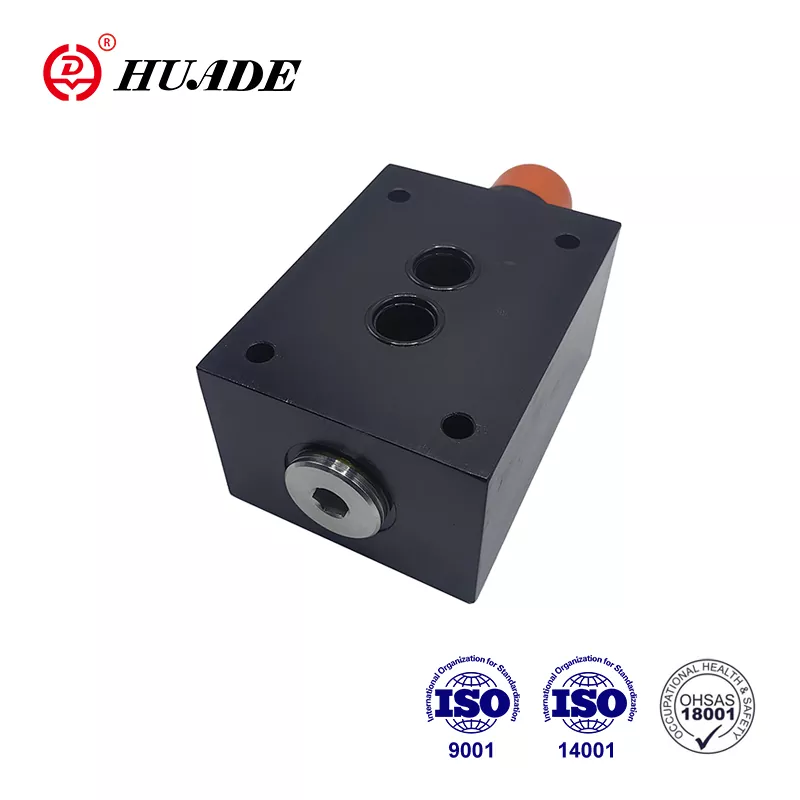

▶ per il montaggio su piastra

▶ 3 elementi di regolazione della pressione, opzionali:

·Manopola

·.Esad. vite a testa con cappuccio protettivo

·Manopola girevole bloccabile con scala

Applicazione:

Funzioni, sezioni e simboli della valvola limitatrice di pressione DBD

Le valvole limitatrici di pressione DBD sono valvole a otturatore ad azionamento diretto.

Sono utilizzati per limitare la pressione in un sistema idraulico.

Le valvole sono costituite principalmente da manicotto (1), molla (2), otturatore con cursore di smorzamento (4) (stadi di pressione da 2,5 a 40 MPa) o sfera (4) (stadi di pressione 63 MPa) ed elemento di regolazione (3). L'impostazione della pressione del sistema è regolabile in continuo tramite l'elemento di regolazione (3). La molla (2) spinge l'otturatore (4) sulla sede. Il canale P è collegato al sistema. La pressione presente nel sistema viene applicata alla zona dell'otturatore (o sfera).

Se la pressione nel canale P supera la valvola regolata sulla molla (2), l'otturatore (4) si apre contro la molla (2). Ora il fluido sotto pressione fluisce dal canale P nel canale T. La corsa dell'otturatore (4) è limitata da un perno. Per mantenere una buona impostazione della pressione sull'intero intervallo di pressione, l'intervallo di pressione è suddiviso in 7 livelli di pressione. Una pressione la fase corrisponde ad una determinata molla per una pressione massima di esercizio che può essere impostata con essa.

Struttura e simboli della valvola limitatrice di pressione DBD

Simboli di DBD

Avviso

1.Il fluido deve essere filtrato. La finezza minima del filtro è 20 ㎛.

2.Il serbatoio deve essere sigillato e un filtro dell'aria deve essere installato sull'ingresso dell'aria.

3. Prodotti senza sottopiastra quando lasciano la fabbrica, se necessari, si prega di ordinarli appositamente.

4.Le viti di fissaggio della valvola devono essere ad alta intensità (classe 10.9). Selezionarli e utilizzarli in base ai parametri elencati nel campionario.

5. È richiesta la ruvidità della superficie collegata alla valvola. La rugosità superficiale è 0,8.

6. La finitura superficiale del pezzo accoppiato è richiesta a 0,01/100 mm.
