Ti sei mai chiesto come i macchinari pesanti come gli escavatori e i bulldozer ottengono il loro incredibile potere? Il segreto si trova spesso in qualcosa chiamato una pompa a pistone assiale. Ma ecco una domanda che confonde molte persone: le pompe a pistoni assiali creano effettivamente pressione?
La risposta breve è sì, ma non nel modo in cui potresti pensare. Ci immerciamo in questo affascinante mondo di potenza idraulica e scopriamo come funzionano queste incredibili macchine.

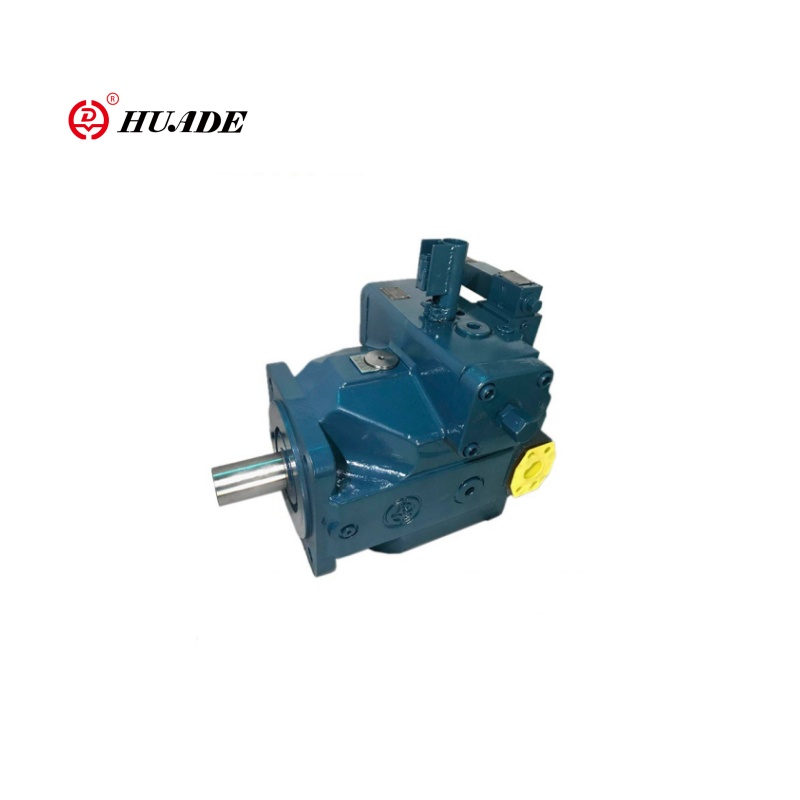

Cos'è esattamente una pompa a pistone assiale?
Pensa a una pompa a pistone assiale come al cuore di un sistema idraulico. Proprio come il tuo cuore pompa il sangue attraverso il tuo corpo, questa pompa muove il fluido idraulico attraverso le macchine per farli funzionare.
Il nome "Pistone assiale" deriva da come è costruito:
- AssialeSignifica che i pistoni si muovono avanti e indietro lungo la stessa linea dell'albero principale
- Pistonesi riferisce ai piccoli cilindri che svolgono il lavoro di pompaggio effettivo
Queste pompe sono speciali perché possono gestire una pressione estremamente elevata, a volte fino a 6.500 psi (libbre per pollice quadrato). È come avere il peso di quattro auto che preme su ogni pollice quadrato!
La grande domanda: creano davvero pressione?
Ecco dove diventa interessante. C'è un detto comune in ingegneria: "Le pompe creano flusso, non pressione". Mentre questo sembra intelligente, è solo una parte della storia.
La verità è:Le pompe a pistone assiale creano prima il flusso, quindi la pressione avviene quando quel flusso soddisfa la resistenza.
Immagina di stringere un tubo da giardino mentre l'acqua scorre attraverso di esso. La pompa (il tuo rubinetto) crea il flusso, ma quando si stringe il tubo (creando resistenza), la pressione si accumula. La stessa cosa accade nei sistemi idraulici.
Come funziona nella vita reale
Spinge una quantità fissa di olio idraulico ad ogni giro
Questo potrebbe essere un carico pesante, una valvola chiusa o un attrito nel sistema
Il fluido non ha nessun altro posto dove andare, quindi la pressione aumenta
Questa pressione è ciò che solleva oggetti pesanti o muove i macchinari
All'interno di una pompa a pistone assiale: le parti chiave
Abbattiamo i componenti principali che fanno funzionare queste pompe:
1. Blocco cilindro
Questo è come il corpo principale che tiene tutto insieme. Si gira intorno e ha buchi per i pistoni.
2. Pistons
Questi sono piccoli cilindri che si muovono avanti e indietro. La maggior parte delle pompe ha 7 o 9 pistoni (sempre un numero dispari per rendere il flusso più fluido).
3. Piastra swash
Questa piastra angolata è la parte intelligente che trasforma il movimento rotante nel movimento del pistone avanti e indietro. Pensala come una camma in un motore di auto.
4. Albero di trasmissione
Questo si collega a un motore e fa girare tutto.
5. Piastra valvola
Questo controlla dove entra e uscirà il fluido, come i semafori per il fluido idraulico.
Come accade la magia: il processo di pompaggio
Il processo è sorprendentemente semplice:
Passaggio 1: fase di aspirazione
- I pistoni tirano indietro, creando spazio vuoto
- Il fluido idraulico viene risucchiato attraverso l'ingresso
- È come usare una siringa per elaborare la medicina
Passaggio 2: fase di scarico
- I pistoni spingono in avanti, stringendo il fluido
- Il fluido pressurizzato spara attraverso l'uscita
- Questo crea il flusso che può creare pressione
Ciò accade migliaia di volte al minuto, creando un flusso costante di fluido ad alta pressione.
Due tipi: fisso e variabile
Le pompe a pistoni assiali sono disponibili in due sapori principali:
- L'angolo di swashplate non cambia mai
- Pompano sempre la stessa quantità di fluido
- Semplice e affidabile, come un motore di auto di base
- L'angolo di swashplate può essere regolato
- Puoi controllare quanto fluido pompa
- Più complesso ma molto più flessibile
- Come avere un'auto con una trasmissione continuamente variabile
Applicazioni del mondo reale: dove troverai queste pompe
Le pompe del pistone assiale sono ovunque, anche se non le vedi:
Attrezzatura da costruzione
- Gli escavatori li usano per sollevare tonnellate di sporcizia
- I bulldozer spingono attraverso il terreno duro
- Gru sollevare materiali pesanti a grandi altezze
Macchine industriali
- Pieci metalliche a forma di pressa idraulica
- Macchine a CNC tagliate con incredibile precisione
- Macchine per stampaggio a iniezione producono prodotti in plastica
Trasporto
- Gli aeromobili li usano per i controlli di atterraggio e di volo
- Le navi si affidano a loro per i sistemi di sterzo
- Anche alcuni sistemi di condizionamento dell'aria auto usanoli
Agricoltura
- I trattori usano energia idraulica per gli attacchi
- I raccoglitori gestiscono meccanismi di taglio complessi
- I sistemi di irrigazione spostano in modo efficiente l'acqua
Le capacità di pressione: quanto sono forti?
Diverse pompe a pistoni assiali possono gestire diversi livelli di pressione:
- Modelli di media pressione:Fino a 3.600 psi
- Modelli ad alta pressione:5.000 a 6.500 psi
- Pompe specializzate:Alcuni possono andare ancora più in alto
Per mettere questo in prospettiva, una tipica gomma per auto ha circa 30-35 psi. Queste pompe possono creare pressione 100-200 volte più forte!
Perché la pressione è importante
La pressione è ciò che offre ai sistemi idraulici la loro incredibile resistenza. Ecco perché:
Forzare la moltiplicazione
Usando il principio di Pascal (dal nome di un ragazzo francese intelligente), i sistemi idraulici possono moltiplicare la forza. Una piccola forza su un piccolo pistone può creare una grande forza su un grande pistone.
Controllo preciso
L'alta pressione consente movimenti molto precisi, motivo per cui i sistemi idraulici vengono utilizzati nei controlli degli aeromobili e nelle apparecchiature chirurgiche.
Potenza compatta
I sistemi idraulici possono fornire una potenza enorme da componenti relativamente piccoli, rendendoli perfetti per le attrezzature mobili.
Problemi e soluzioni comuni
Come ogni macchina, le pompe a pistoni assiali possono avere problemi:
Pulsazione della pressione
Problema:Il flusso non è perfettamente liscio, creando vibrazioni
Soluzione:Usa un numero dispari di pistoni e design delle valvole speciali
Perdita interna
Problema:Fluide perdite all'interno della pompa, riducendo l'efficienza
Soluzione:Manutenzione regolare e liquido idraulico di qualità
Surriscaldamento
Problema:L'alta pressione crea calore, che può danneggiare le guarnizioni
Soluzione:Sistemi di raffreddamento adeguati e valvole di sollievo a pressione
Suggerimenti di manutenzione: mantenere felice la pompa
Per far funzionare bene una pompa a pistone assiale:
- Mantieni pulito il fluido- L'olio sporco è il nemico dei sistemi idraulici
- Cambia regolarmente filtri- Pensa a loro come ai filtri dell'aria della pompa
- Monitorare la pressione e la temperatura- troppo di entrambi possono causare problemi
- Verificare la presenza di perdite- Fluido di scarto di perdite esterne; Le perdite interne riducono l'efficienza
- Seguire i programmi di manutenzione- Check-up regolari impediscono grandi problemi
Confrontare le pompe del pistone assiale con altri tipi
Pompe per ingranaggi:Pressione più semplice, più economica, ma limitata
Pistonee assiale:Più complessa, costosa, ma molto più alta capacità di pressione
Pumpe di pale:Flusso più tranquillo, più liscio, ma non così forte
Pistonee assiale:Più forte, ma può gestire pressioni estreme
Centrifugo:Ottimo per spostare molta acqua a bassa pressione
Pistonee assiale:Perfetto per applicazioni precise ad alta pressione
Il futuro delle pompe del pistone assiale
La tecnologia continua a migliorare queste pompe:
Controlli intelligenti
Le nuove pompe possono regolare automaticamente la propria produzione in base a ciò di cui il sistema ha bisogno, al risparmio di energia e al miglioramento delle prestazioni.
Materiali migliori
I materiali avanzati rendono le pompe più a lungo e gestiscono pressioni più elevate.
Monitoraggio digitale
I sensori possono prevedere quando è necessaria la manutenzione, prevenendo guasti imprevisti.
Efficienza energetica: perché conta
Le moderne pompe a pistoni assiali sono incredibilmente efficienti:
- Efficienza volumetrica:Fino al 96% del fluido viene effettivamente pompato
- Efficienza meccanica:Pochissima energia viene sprecata come calore
- Spostamento variabile:Solo pompa ciò che è necessario, risparmiando energia
Questa efficienza è importante perché:
- Risparmia denaro sull'elettricità
- Riduce la generazione di calore
- È meglio per l'ambiente
Scegliere la pompa giusta
Quando si seleziona una pompa a pistone assiale, considera:
Requisiti di pressione
Di quanta pressione ha effettivamente bisogno del tuo sistema? Non oversize: spreca energia e denaro.
Portata
Quanto fluido ha bisogno di muoversi al minuto? Questo determina la dimensione della pompa.
Tipo di controllo
Hai bisogno di output fisso o controllo variabile? Costa variabili di più ma offre flessibilità.
Ambiente
Funzionerà all'interno o all'esterno? In condizioni pulite o sporche? Temperatura estremi?
Budget
Bilancia i costi iniziali con costi operativi a lungo termine e affidabilità.
Considerazioni sulla sicurezza
- Mailavorare su sistemi pressurizzati
- Usa sempre un'adeguata attrezzatura di sicurezza
- Essere addestrato prima di utilizzare macchinari idraulici
- Rispettare la potenza: il fluido idraulico sotto pressione può tagliare la pelle
Comprensione dell'integrazione del sistema
Le pompe a pistoni assiali non funzionano da sole. Fanno parte di un sistema idraulico completo che include:
Serbatoio
Memorizza il fluido idraulico e gli consente di raffreddare
Filtri
Mantieni pulito il fluido e proteggi i componenti del sistema
Valvole
Controllare la direzione del flusso, la pressione e la velocità
Attuatori
Converti la potenza idraulica in lavori meccanici (cilindri, motori)
Sistema di raffreddamento
Gestisce il calore generato dal sistema
Risoluzione dei problemi di problemi comuni
Uscita a bassa pressione
- Verificare la presenza di perdite interne
- Verifica l'impostazione dello spostamento della pompa
- Cerca perdite esterne
- Controllare l'impostazione della valvola di sicurezza
Rumore eccessivo
- Controllare il livello e la qualità del fluido
- Cerca aria nel sistema
- Verifica il montaggio corretto
- Controlla i componenti usurati
Surriscaldamento
- Controllare il sistema di raffreddamento
- Verificare la corretta viscosità del fluido
- Cerca una pressione eccessiva
- Controlla i filtri bloccati
La linea di fondo
Quindi, le pompe a pistoni assiali creano pressione? Assolutamente! Mentre creano principalmente flusso, questo flusso diventa pressione quando incontra la resistenza nel sistema idraulico. Questa pressione è ciò che dà alle attrezzature idrauliche la sua potenza e precisione incredibili.
Queste pompe sono meraviglie ingegneristiche che hanno rivoluzionato innumerevoli industrie. Dall'escavatore che scava le basi all'atterraggio dell'aeromobile in sicurezza all'aeroporto, le pompe a pistoni assiali stanno lavorando dietro le quinte per rendere possibile il nostro mondo moderno.
Comprendere come funzionano ci aiuta ad apprezzare l'incredibile ingegneria che va nelle macchine quotidiane. La prossima volta che vedi un pezzo di attrezzatura pesante funzionare, saprai che probabilmente c'è una pompa a pistone assiale all'interno, creando silenziosamente la pressione necessaria per spostare le montagne - letteralmente!
Takeaway chiave
- Le pompe del pistone assiale creano flusso, che diventa pressione quando incontra la resistenza
- Possono gestire pressioni estremamente elevate (fino a 6.500+ psi)
- Sono utilizzati nelle attrezzature per l'edilizia, aerospaziale, industriale e agricola
- Una corretta manutenzione è cruciale per la lunga vita e il funzionamento affidabile
- Le pompe a spostamento variabili offrono una migliore efficienza energetica e controllo
- Sono più complessi rispetto ad altri tipi di pompa ma offrono prestazioni superiori per applicazioni ad alta pressione
Che tu sia uno studente che impara a conoscere l'idraulica, un tecnico che mantiene attrezzature o solo qualcuno curioso di sapere quanto funzionano le macchine potenti, la comprensione delle pompe a pistoni assiali apre un affascinante mondo di ingegneria e tecnologia.
