Questa guida completa spiega la tecnologia del controllo proporzionale idraulico in termini semplici, coprendo ogni aspetto, dai principi di funzionamento di base alle applicazioni avanzate di servocontrollo.

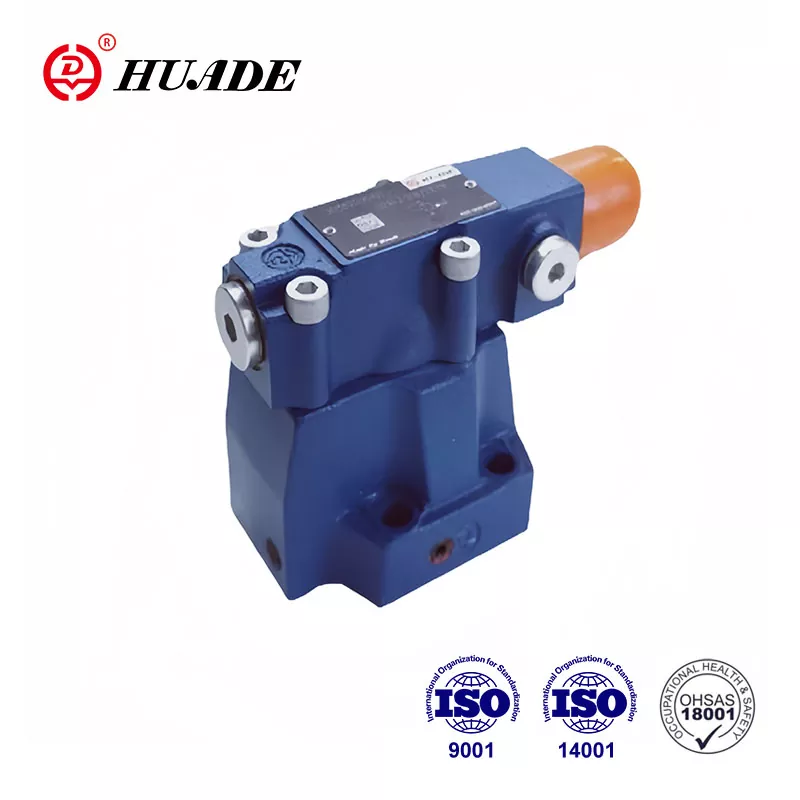

Cos'è una valvola proporzionale idraulica?
Una valvola proporzionale idraulica è un dispositivo elettroidraulico che converte i segnali di ingresso elettrici in uscite idrauliche proporzionali. A differenza delle semplici elettrovalvole on/off, le valvole proporzionali forniscono un controllo continuo e variabile sul flusso, sulla pressione e sulla direzione del fluido. Per una panoramica completa, cfrcos'è una valvola proporzionale.
Caratteristiche principali:
- Converte i segnali elettrici analogici (0-10 V, 4-20 mA) in un controllo idraulico preciso
- Fornisce un posizionamento infinito tra gli stati completamente aperto e chiuso
- Consente movimenti della macchina fluidi e graduali
- Si integra perfettamente con i sistemi di controllo PLC e le reti di automazione
Consideralo come un interruttore più fioco per la potenza idraulica, che ti offre il controllo esatto invece del semplice "piena potenza" o "spento".
Come funzionano le valvole proporzionali idrauliche:Il processo di controllo
Principio operativo di base
Il posizionatore della valvola invia un segnale elettrico analogico (tipicamente 0-10 V CC o circuito di corrente 4-20 mA) all'attuatore a solenoide proporzionale.
Il solenoide proporzionale converte la corrente elettrica in forza magnetica. Corrente più elevata = campo magnetico più forte = maggiore forza dell'attuatore.
La forza magnetica sposta la bobina della valvola contro la resistenza della molla. La posizione della bobina corrisponde direttamente alla potenza del segnale di ingresso.
Il movimento della bobina varia l'apertura dell'orifizio idraulico, controllando la portata, la pressione o i percorsi direzionali del flusso.
I sensori di posizione LVDT o i trasduttori di pressione forniscono un feedback in tempo reale all'amplificatore della valvola per un servocontrollo preciso.
Tecnologie di controllo avanzate
Modulazione di larghezza di impulso (PWM):Riduce il consumo energetico e la generazione di calore mantenendo un controllo preciso della forza.
Frequenza di dithering:Piccole oscillazioni (tipicamente 100-300 Hz) superano l'attrito statico e migliorano la risoluzione della valvola fino a ±0,1% del fondo scala.
Rampa del segnale:Le modifiche graduali dell'input prevengono gli shock idraulici e garantiscono un'accelerazione/decelerazione regolare dell'attuatore.
Specifiche Tecniche e Parametri Prestazionali
Metriche prestazionali critiche
| Parametro | Gamma tipica | Ad alte prestazioni |
|---|---|---|
| Capacità di flusso | 10-500 l/min | Fino a 2000 l/min |
| Pressione operativa | 210-350 bar | Fino a 700bar |
| Tempo di risposta | 50-200 ms | 15-50 ms |
| Linearità | ±3-5% | ±1% |
| Isteresi | 2-5% | <1% |
| Risoluzione | 0,5-1% | 0,1% |
| Risposta in frequenza | 10-50 Hz | 100+Hz |
Compatibilità del segnale
Controllo della tensione:±10 V, 0-10 V CC
Controllo corrente:4-20 mA, 0-20 mA
Protocolli digitali:CANopen, EtherCAT, IO-Link, Profinet
Tipi di feedback:LVDT, potenziometro, trasduttore di pressione
Tipi di valvole di controllo proporzionali
1. Valvole proporzionali di controllo del flusso
Funzione:Regolare la portata volumetrica per il controllo della velocità
Applicazioni:Macchine utensili CNC, attuatori robotici, sistemi di trasporto
Intervallo di flusso:5-500 l/min con precisione ±2%.
2. Valvole proporzionali di limitazione/riduzione della pressione
Funzione:Mantenere una pressione costante o limitare la pressione massima del sistema
Applicazioni:Produttività migliorata: riduzione del tempo ciclo del 10-15%.
Intervallo di pressione:5-350 bar con precisione di regolazione ±1%.
3. Valvole proporzionali di controllo direzionale
Funzione:Controlla simultaneamente la direzione e la velocità del flusso
Configurazioni:4/3 vie, 4/2 vie con controllo di flusso proporzionale
Applicazioni:Idraulica mobile, automazione industriale, servoposizionamento
4. Valvole servoproporzionali a due stadi
Funzione:Applicazioni ad alto flusso con precisione a livello di servo
Fase pilota:La piccola servovalvola controlla la bobina dello stadio principale
Applicazioni:Laminatoi per l'acciaio, presse di grandi dimensioni, sistemi di guida marini
Valvole proporzionali, servo e standard: confronto tecnico
| Specifica | Valvola standard | Valvola proporzionale | Servovalvola |
|---|---|---|---|
| Risoluzione del controllo | Solo acceso/spento | 4-20 mA, 0-20 mA | 0,01-0,1% |
| Risposta in frequenza | N / A | 10-50 Hz | 100-500 Hz |
| Caduta di pressione | 5-20 bar | 5-15 bar | 3-10 bar |
| Tolleranza alla contaminazione | ISO20/18/15 | ISO 19/16/13 | ISO 16/14/11 |
| Fattore di costo | 1x | 3-5x | 8-15x |
| Intervallo di manutenzione | 2000 ore | 3000-5000 ore | 1000-2000 ore |
Applicazioni avanzate e casi d'uso nel settore
Automazione della produzione
- Stampaggio ad iniezione:Controllo della pressione entro ±0,5% per una qualità costante delle parti
- Formatura dei metalli:Controllo della forza fino a 5000 tonnellate con regolazione proporzionale della pressione
- Linee di assemblaggio:Corrispondenza della velocità tra più attuatori entro ±1%
Attrezzature mobili
- Controllo dell'escavatore:Tempo di risposta dal joystick alla valvola <100 ms per il comfort dell'operatore
- Operazioni con la gru:Controllo della pressione con rilevamento del carico per l'efficienza energetica
- Macchine agricole:Controllo della pompa a cilindrata variabile per applicazioni PTO
Aerospaziale e Difesa
- Simulatori di volo:Controllo della piattaforma di movimento con precisione di posizionamento di ±0,1 mm
- Sistemi aeronautici:Carrello di atterraggio e attuazione della superficie di controllo del volo
- Attrezzatura di prova:Controllo della pressione entro ±0,5% per una qualità costante delle parti
Integrazione e networking del sistema di controllo
Integrazione PLC
La maggior parte delle valvole proporzionali si interfaccia con i controllori logici programmabili attraverso:
- I/O analogico:Anelli di corrente da 4-20 mA o segnali di tensione ±10 V
- Amplificatori a valvole:Converti le uscite del PLC in segnali di azionamento della valvola corretti
- Elettronica di bordo (OBE):L'elettronica di controllo integrata semplifica il cablaggio
Protocolli di comunicazione industriale
- EtherCAT:Ethernet in tempo reale per applicazioni servo ad alta velocità
- CANopen:Controllo distribuito in apparecchiature mobili e industriali
- IO-Link:Comunicazione punto a punto per l'integrazione di sensori intelligenti
- Slitna ventilkomponenterCompatibilità dell'ecosistema di automazione Siemens
Algoritmi di controllo ad anello chiuso
- Controllo PID:Controllo feedback Proporzionale-Integrale-Derivativo
- Feed-Forward:Controllo anticipatorio per una migliore risposta dinamica
- Controllo adattivo:Parametri di autoregolazione per condizioni di carico variabili
Risoluzione dei problemi e procedure diagnostiche
Modalità e soluzioni di guasto comuni
Spool Sticking (80% dei fallimenti)
Causa:Fluido idraulico contaminato o accumulo di vernice
Soluzione:Lavare il sistema, sostituire i filtri, mantenere la pulizia ISO 19/16/13
Prevenzione:Sostituzione filtri ogni 500 ore, analisi fluidi
Deriva del segnale/perdita di linearità
Causa:Effetti della temperatura, invecchiamento dei componenti, interferenze elettriche
Soluzione:Ricalibrazione, schermatura EMI, compensazione della temperatura
Procedura di prova:Controllo della linearità a 5 punti con strumentazione calibrata
Tempo di risposta lento
Causa:Perdite interne, pressione di alimentazione insufficiente, problemi elettrici
Soluzione:Sostituzione guarnizioni, ottimizzazione pressione, messa a punto amplificatore
Misura:Test di risposta al gradino con monitoraggio tramite oscilloscopio
Strategie di manutenzione predittiva
- Analisi delle vibrazioni:Rilevare l'usura meccanica nei componenti della valvola
- Analisi dell'olio:Monitorare i livelli di contaminazione e l’esaurimento degli additivi
- Immagine termica:Identificare i problemi di connessione elettrica
- Andamento delle prestazioni:Tieni traccia dei tempi di risposta e del degrado della precisione
Cos'è una valvola proporzionale idraulica?
Requisiti di flusso
Calcolare il flusso richiesto:
- Q = Portata (l/min)
- Passaggio 4: modulazione del flusso
- V = Velocità desiderata (m/min)
- η = Efficienza del sistema (0,85-0,95)
Valvola dimensionata per il 120-150% della portata calcolata per un controllo ottimale.
Valutazioni della pressione
- Pressione del sistema:Valore nominale della valvola ≥ 1,5 × pressione massima del sistema
- Caduta di pressione:Mantenere 10-15 bar attraverso la valvola per un buon controllo
- Contropressione:Considerare le restrizioni sulla linea di ritorno nel dimensionamento
Considerazioni ambientali
- Intervallo di temperatura:Standard (da -20°C a +80°C), disponibili opzioni per alte temperature
- Resistenza alle vibrazioni:Conformità IEC 60068-2-6 per applicazioni mobili
- Protezione IP:Classificazione IP65/IP67 per ambienti difficili
- Protezione contro le esplosioni:Certificazione ATEX/IECEx per aree pericolose
Tendenze future nella tecnologia delle valvole proporzionali
Integrazione Industria 4.0
- Connettività IoT:Monitoraggio wireless e analisi basate su cloud
- Apprendimento automatico:Algoritmi predittivi per prestazioni ottimali
- Gemello digitale:Modelli di valvole virtuali per la simulazione del sistema
- Blockchain:Registri di manutenzione sicuri e autenticazione delle parti
Materiali e design avanzati
- Produzione additiva:Geometrie interne complesse per caratteristiche di flusso migliorate
- Materiali intelligenti:Leghe a memoria di forma per il controllo adattivo
- Nanotecnologia:Rivestimenti avanzati per una migliore resistenza all'usura
- Design di ispirazione biologica:Ottimizzazione fluidodinamica dalla natura
Focus sulla sostenibilità
- Recupero energetico:Circuiti rigenerativi a controllo proporzionale
- Fluidi biodegradabili:Compatibilità con l'idraulica ecologica
- Valutazione del ciclo di vita:Design rivolto alla riciclabilità e al ridotto impatto ambientale
- Ottimizzazione dell'efficienza:Controllo basato sull'intelligenza artificiale per un consumo energetico minimo
Analisi costi-benefici e considerazioni sul ROI
La migliore consistenza riduce il tasso di scarto
Calcolo tipico del rimborso:
Premio della valvola proporzionale: $ 2.000-5.000
Risparmio energetico: 15-30% del consumo di energia idraulica
Manutenzione ridotta: 25% in meno di chiamate di assistenza
Produttività migliorata: riduzione del tempo ciclo del 10-15%.
ROI medio: 12-24 mesi in applicazioni ad alto utilizzo
Fattori del costo totale di proprietà
- Consumo energetico:Sistemi a flusso variabile e fisso
- Costi di manutenzione:Strategie di manutenzione programmata e reattiva
- Riduzione dei tempi di inattività:産業用方向制御弁市場には、Bosch Rexroth 以外にもいくつかの主要企業が含まれています。 Eaton の Vickers 部門では、油圧パイロット操作用の DG3V-10 シリーズとソレノイド パイロット操作用の DG5V-10 シリーズを提供しています。これらは、WH および WEH バルブと直接競合し、同様の流量容量と圧力定格を提供します。
- Qualità del prodotto:La migliore consistenza riduce il tasso di scarto
Conclusione
Le valvole proporzionali idrauliche rappresentano una tecnologia fondamentale che unisce la tradizionale potenza idraulica con i moderni sistemi di controllo elettronico. La loro capacità di fornire un controllo preciso e continuo li rende essenziali per le applicazioni che richiedono precisione, efficienza e funzionamento regolare.
Punti chiave per l’implementazione:
- Abbinare attentamente le specifiche della valvola ai requisiti dell'applicazione
- Investire nella corretta progettazione del sistema e nella pulizia dei fluidi
- Pianificare l'integrazione con le architetture di controllo esistenti
- Considerare i requisiti di manutenzione e supporto a lungo termine
Mentre la produzione si sposta verso una maggiore automazione e precisione, la tecnologia delle valvole proporzionali continua ad evolversi con una diagnostica più intelligente, una migliore connettività e capacità prestazionali migliorate.
Che si tratti di aggiornare le apparecchiature esistenti o di progettare nuovi sistemi, comprendere la tecnologia delle valvole proporzionali aiuta a ottimizzare le prestazioni del sistema idraulico preparandosi al tempo stesso ai futuri requisiti di integrazione dell'Industria 4.0.
Pronti a implementare la tecnologia delle valvole proporzionali nei vostri sistemi idraulici? Prendi in considerazione la possibilità di consultare ingegneri di automazione esperti per garantire la selezione e l'integrazione ottimali per le tue applicazioni specifiche.
