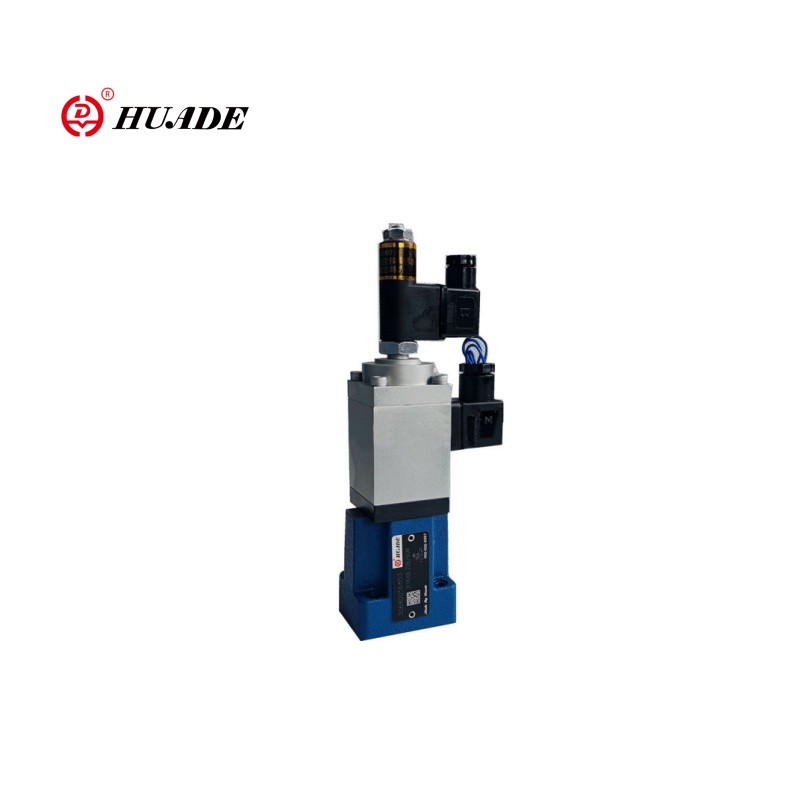

Pensa a una valvola di controllo del flusso proporzionale come al "interruttore dimmer smart" dei sistemi idraulici. Proprio come un interruttore dimmer ti consente di controllare quanto diventa luminosa una luce, queste valvole ti consentono di controllare esattamente quanto velocemente l'olio idraulico scorre attraverso il sistema.
Perché questo è importante:
Le valvole idrauliche tradizionali sono completamente aperte o completamente chiuse, come un normale interruttore della luce. Le valvole proporzionali ti danno un controllo liscio e preciso, come quello interruttore dimmer. Questo controllo regolare significa:
- Meno shock e vibrazione nei tuoi macchinari
- Movimento più preciso di cilindri e motori idraulici
- Migliore efficienza energetica
- Operazione più fluida in generale
Il concetto di base
Ecco come funziona in termini semplici:
Ingresso elettrico
Si invia un segnale elettrico (di solito 4-20 mA o 0-10 V) alla valvola
Risposta proporzionale
La valvola si apre proporzionalmente a quel segnale
Controllo del flusso
Più segnale = più flusso, meno segnale = meno flusso
Funzionamento regolare
I cambiamenti si verificano gradualmente, non all'improvviso
Questa relazione proporzionale è ciò che rende queste valvole così preziose nei moderni sistemi idraulici.
Perché contano: l'evoluzione dal controllo semplice a intelligente
Il vecchio modo: controllo bang-bang
In passato, la maggior parte dei sistemi idraulici utilizzava valvole on/off semplici (chiamato controllo "bang-bang"). Queste valvole avevano due impostazioni:
- Completamente aperto:Flusso massimo
- Completamente chiuso:Nessun flusso
Problemi con il controllo bang-bang:
- Picchi di pressione improvvisi quando le valvole si aprivano o si chiudono rapidamente
- Vibrazione e sollecitazione meccanica sull'attrezzatura
- Difficoltà a raggiungere velocità o posizioni precise
- Scasso di energia da funzionamento a flusso completo costante
Il nuovo modo: controllo proporzionale
Le valvole proporzionali hanno cambiato tutto fornendo:
Accelerazione regolare
Invece del movimento a scatti start-stop, i macchinari si muovono senza intoppi dal riposo a tutta velocità.
Controllo della velocità preciso
È possibile impostare velocità esatte per diverse parti di un ciclo della macchina.
Efficienza energetica
Il sistema utilizza solo il flusso di cui ha bisogno, quando ne ha bisogno.
Migliore qualità del prodotto
Il movimento più fluido significa risultati migliori nei processi di produzione.
Riduzione della manutenzione
Meno shock e vibrazioni significa una durata più lunga delle attrezzature.
Impatto del mondo reale
Prendi in considerazione una macchina per lo stampaggio a iniezione che produce parti di plastica:
- Vecchio sistema:La RAM di iniezione si è mossa a tutta velocità o si è fermata completamente, causando difetti e materiale sprecato
- Nuovo sistema:La velocità della RAM varia agevolmente durante il ciclo di iniezione, producendo parti coerenti e di alta qualità
Questa evoluzione dal controllo semplice a intelligente ha reso le valvole proporzionali essenziali nella produzione moderna.
Come funzionano: all'interno della tecnologia
Comprendere come funzionano le valvole di controllo del flusso proporzionali ti aiuta a scegliere e usarle meglio. Abbattiamo i componenti chiave:
1. Il solenoide proporzionale: il cervello
Il solenoide proporzionale è come il cervello della valvola. A differenza dei normali solenoidi che sono accesi o spenti, i solenoidi proporzionali possono creare diverse quantità di forza in base al segnale elettrico che ricevono.
Come funziona:
- Riceve il segnale elettrico (corrente o tensione)
- Crea una forza magnetica proporzionale a quel segnale
- Più segnale = più forza magnetica
- Questa forza sposta le parti interne della valvola
Caratteristiche chiave:
- Utilizza l'alimentazione DC per un funzionamento regolare
- Spesso utilizza segnali PWM (Modulazione a larghezza di impulsi) intorno a 200 Hz
- Può includere "dither" - piccole vibrazioni che riducono l'attrito
2. Il corpo della bobina e della valvola: il controller di flusso
All'interno del corpo della valvola si trova un cilindro macchinato di precisione chiamato bobina. Questa bobina scivola avanti e indietro per controllare il flusso.
Caratteristiche del design della bobina
- Tacche di misurazione:Le forme speciali (v, u o rettangolare) tagliano nella bobina che controllano il modo in cui il flusso cambia con la posizione della bobina
- Caratteristiche di sovrapposizione:Il modo in cui i bordi della bobina si allineano con le porte influiscono sulla risposta della valvola
Caratteristiche del flusso
- Flusso lineare:Il flusso aumenta proporzionalmente con il movimento della bobina
- Flusso progressivo:Il flusso aumenta di più a aperture più grandi, dando un controllo più fine a bassi flussi
3. Compensazione della pressione: mantenimento di un flusso coerente
Una delle caratteristiche più importanti delle valvole proporzionali di qualità è la compensazione della pressione. Questo sistema garantisce che il flusso rimanga costante anche quando la pressione del carico cambia.
Il problema senza compenso:Se stai sollevando un carico pesante, la pressione di back-pressione aumenta, riducendo il flusso anche se l'apertura della valvola rimane la stessa.
La soluzione:Un compensatore di pressione regola automaticamente la caduta di pressione attraverso la bobina principale per mantenerla costante.
Vantaggi:
- Il flusso dipende solo dal segnale della valvola, non dal carico
- Comportamento prevedibile del sistema
- Programmazione e controllo più facili
4. Sistemi di feedback: garantire l'accuratezza
Le valvole proporzionali di fascia alta includono sistemi di feedback che monitorano la posizione effettiva della bobina e lo confrontano con la posizione desiderata.
| Tipo di valvola | Feedback | Precisione | Costo | Applicazioni |
|---|---|---|---|---|
| Valvole ad anello aperto | Nessun feedback | Moderare | Inferiore | Applicazioni di base |
| Valvole a circuito chiuso | Sensori LVDT | Alto | Più alto | Applicazioni di precisione |
Tipi di valvole di controllo del flusso proporzionale
Le valvole proporzionali sono disponibili in diverse configurazioni. Comprendere questi tipi ti aiuta a scegliere quello giusto per la tua applicazione.
Mediante meccanismo di guida
Valvole ad azione diretta
Il solenoide muove direttamente la bobina
- Risposta rapida (5-10 millisecondi)
- Dimensione compatta
- Design semplice
Limitazioni:Limitato a flussi più piccoli (<50 l/min) e pressioni (<210 bar)
Meglio per:Sistemi piccoli, dispositivi medici, fasi pilota per valvole più grandi
Valvole a base di pilota (a due stadi)
Una piccola valvola pilota controlla il flusso dell'olio per spostare la bobina principale
- È possibile gestire flussi elevati (fino a 1600 L/min)
- Alte pressioni (fino a 350 bar)
Limitazioni:Risposta più lenta (~ 100 ms)
Meglio per:Macchinari pesanti, grandi sistemi industriali, applicazioni ad alta potenza
Per funzione
Valvole di controllo del flusso
- Il lavoro primario è il controllo della portata
- Di solito configurazioni a 2 o 3 vie
- Spesso includono la compensazione della pressione
- Controllare la velocità dell'attuatore
Valvole di controllo direzionale
- Controlla sia il flusso che la direzione
- Tipicamente valvole a 4 vie e 3 posizioni
- Sostituisci più valvole semplici
- Controllare il cilindro o la direzione del motore e la velocità
Valvole di controllo della pressione
- Controllare la pressione del sistema piuttosto che il flusso
- Includere valvole di soccorso e valvole di riduzione della pressione
- Mantenere le pressioni operative sicure
Proporzionali vs. altri tipi di valvole
Comprendere come le valvole proporzionali si confrontano con altre tecnologie ti aiuta a prendere decisioni migliori.
Valvole proporzionali e on/off
| Caratteristica | Valvole on/off | Valvole proporzionali |
|---|---|---|
| Tipo di controllo | Binario (aperto/chiuso) | Continuo (variabile) |
| Controllo del flusso | Flusso completo o nessun flusso | Qualsiasi flusso dallo 0 al 100% |
| Shock del sistema | Alti (cambiamenti improvvisi) | Bassa (transizioni lisce) |
| Uso di energia | Spesso dispendioso | Efficiente (domanda di corrispondenza) |
| Complessità | Circuiti semplici | Elettronica più complessa |
| Costo | Basso costo iniziale | Costo iniziale più elevato |
Valvole proporzionali vs.
| Caratteristica | Valvole proporzionali | Valvole servO |
|---|---|---|
| Precisione | Buono (± 2-5%) | Eccellente (± 0,5%) |
| Velocità di risposta | Moderato (2-50 Hz) | Molto veloce (> 100 Hz) |
| Costo | Moderare | Alto (10-20x in più) |
| Tolleranza di contaminazione | Alto | Basso (ha bisogno di olio molto pulito) |
| Complessità | Moderare | Alto |
| Manutenzione | Standard | Specializzato |
Quando scegliere ogni tipo
Scegli valvole on/off quando:
- Hai solo bisogno di un semplice controllo aperto/chiuso
- Il costo è la preoccupazione principale
- L'applicazione può tollerare shock e vibrazioni
- Non è richiesto un controllo preciso
Scegli valvole proporzionali quando:
- Hai bisogno di velocità variabile o controllo di posizione
- Il funzionamento regolare è importante
- È importante l'efficienza energetica
- La precisione moderata è sufficiente
- Lavorare in ambienti industriali tipici
Scegli le valvole servi quando:
- È richiesta una precisione ultra-alta
- È necessaria una risposta molto veloce
- Il costo è secondario alle prestazioni
- È possibile mantenere un fluido idraulico molto pulito
- L'applicazione lo richiede (aerospaziale, test)
Metriche delle prestazioni chiave che devi sapere
Quando si selezionano una valvola proporzionale, diverse metriche delle prestazioni determinano quanto funzionerà bene nell'applicazione.
Rating di flusso e pressione
Portata massima
- Di solito specificato a una caduta di pressione standard (come 5 bar o 70 psi)
- Intervalli tipici: 7-1000 L/min (2-260 gpm)
- Scegli in base ai requisiti di velocità dell'attuatore
Pressione massima
- Limite di pressione operativa sicura
- Intervalli tipici: 280-400 bar (4000-5800 psi)
- Deve superare la massima pressione del sistema
Caduta di pressione
- Pressione persa attraverso la valvola al flusso nominale
- Inferiore è migliore per l'efficienza
- Tipico: 5-35 bar (70-500 psi) a flusso nominale
Precisione e ripetibilità
Isteresi
Differenza di output quando ti avvicini allo stesso punto da direzioni diverse
- Tipico: 2-5% di tutta scala
- Inferiore è migliore per le applicazioni di precisione
Linearità
Quanto da vicino il flusso della valvola segue il segnale di ingresso
- Tipico: ± 2% di vasta scala
- Le valvole lineari sono più facili da controllare
Ripetibilità
Coerenza quando si ritorna allo stesso segnale di ingresso
- Tipico: ± 1-3% di vasta scala
- Importante per una produzione costante
Banda morta
Gamma di segnale di ingresso che non produce output
- Tipico: 2-5% dell'intervallo di segnale completo
- Causato dalla sovrapposizione delle bobine, necessaria per la sigillatura
Tabella di confronto delle prestazioni
| Tipo di valvola | Intervallo di flusso | Pressione | Tempo di risposta | Isteresi | Tolleranza di contaminazione | Costo relativo |
|---|---|---|---|---|---|---|
| Proporzionale di base | 7-100 L/min | Fino a 280 bar | 20-100 ms | 3-5% | Alto | 2-4x |
| Proporzionale a circuito chiuso | 7-1000 L/min | Fino a 350 bar | 10-50 ms | 1-2% | Alto | 4-8x |
| Servo-proporzionale | 10-500 L/min | Fino a 350 bar | 5-20 ms | <1% | Moderare | 8-15x |
| Vero servo | 5- |
