Nel mondo dei sistemi di controllo dei fluidi, precisione e affidabilità sono fondamentali. Che si operi nell'automazione industriale, nei sistemi idraulici o nelle applicazioni pneumatiche, la capacità di controllare le portate con eccezionale precisione può fare la differenza tra prestazioni ottimali e guasti del sistema. È qui che entrano in gioco le valvole a flusso proporzionale, che fungono da sofisticati dispositivi di controllo che hanno rivoluzionato il modo in cui gli ingegneri affrontano la gestione dei fluidi.
Comprendere le nozioni di base

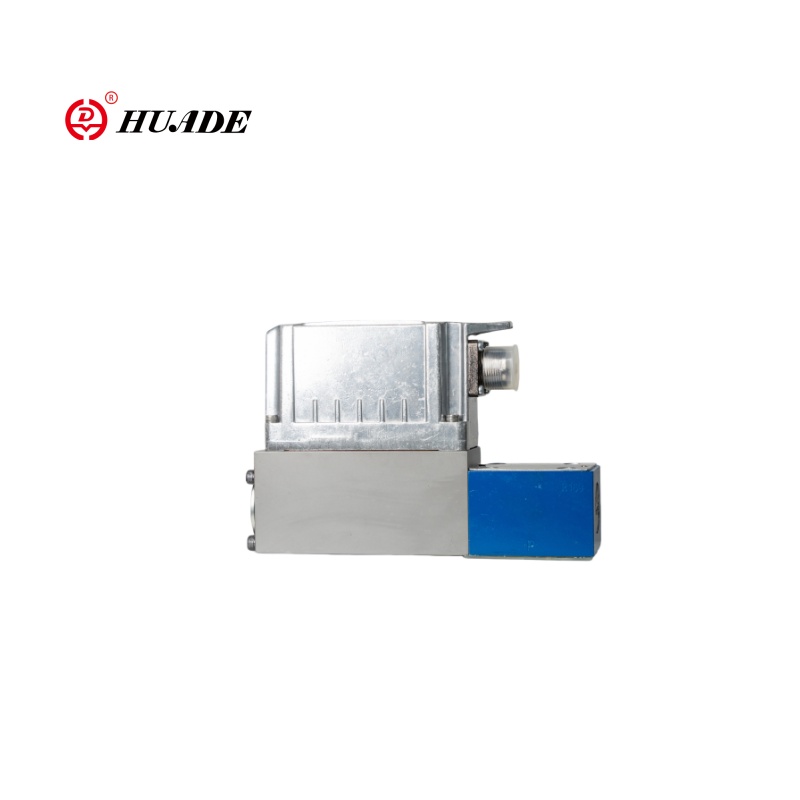

A valvola di flusso proporzionale (arte delvalvola proporzionalefamiglia) è un tipo avanzato di valvola di controllo che regola la portata del fluido in modo direttamente proporzionale a un segnale di ingresso, in genere una corrente o una tensione elettrica. A differenza delle tradizionali valvole on/off che si aprono o chiudono semplicemente, le valvole a flusso proporzionale forniscono un controllo infinitamente variabile all'interno del loro campo operativo. Ciò significa che possono mantenere qualsiasi portata desiderata tra zero e la capacità massima, rispondendo dinamicamente alle mutevoli richieste del sistema.
L'aspetto "proporzionale" si riferisce alla relazione lineare tra il segnale di ingresso e la posizione di apertura della valvola. Ad esempio, se una valvola riceve un segnale di ingresso del 50%, si aprirà al 50% della sua capacità massima, erogando circa il 50% della sua portata massima. Questo comportamento prevedibile rende queste valvole preziose nelle applicazioni che richiedono un controllo preciso del flusso.
Come funzionano le valvole a flusso proporzionale
Il funzionamento di una valvola di flusso proporzionale è incentrato sul sistema di controllo elettronico e sull'attuatore meccanico. La valvola riceve un segnale di ingresso analogico, comunemente a4-20 mAanello di corrente o0-10 Vsegnale di tensione, da un sistema di controllo come un PLC (controllore logico programmabile) o un controller di flusso dedicato. [Capirecome funzionano le valvole proporzionalimeccanicamente]
Questo segnale elettrico viene elaborato dall'elettronica interna della valvola, che lo converte in movimento meccanico attraverso varie tecnologie di attuatori. Gli attuatori più comuni includono solenoidi proporzionali, servomotori o attuatori a bobina mobile. Questi attuatori posizionano con precisione l'elemento di controllo del flusso della valvola, in genere una bobina, un otturatore o un ago, per ottenere l'apertura del flusso desiderata.
Molte moderne valvole a flusso proporzionale incorporanosistemi di feedback a circuito chiusoutilizzando sensori di posizione o sensori di flusso. Questo feedback consente alla valvola di monitorare continuamente la sua posizione effettiva o la portata risultante e di effettuare regolazioni in tempo reale per mantenere la precisione, anche quando le condizioni del sistema cambiano a causa di variazioni di pressione o fluttuazioni di temperatura.
Tipi e configurazioni
Le valvole a flusso proporzionale sono disponibili in diverse configurazioni per adattarsi a diverse applicazioni. Le valvole ad azione diretta controllano il flusso attraverso una singola porta, rendendole ideali per semplici attività di regolazione del flusso. Le valvole pilotate utilizzano un piccolo stadio pilota per controllare uno stadio principale più grande, consentendo un'elevata capacità di flusso pur mantenendo una sensibilità di controllo precisa.
Valvole di flusso proporzionali a due viecontrollano il flusso in un'unica direzione e sono comunemente utilizzati per applicazioni di regolazione del flusso.Valvole a tre viepossono dirigere il flusso tra due uscite o combinare i flussi da due ingressi, rendendoli adatti per applicazioni di deviazione o miscelazione.
Il design interno varia in base ai requisiti applicativi. Le valvole a bobina offrono eccellenti caratteristiche di flusso e sono prevalenti nei sistemi idraulici. Le valvole di tipo a otturatore offrono capacità di chiusura ermetica e sono spesso utilizzate in applicazioni pneumatiche. Le valvole a spillo eccellono nelle applicazioni che richiedono una regolazione del flusso molto precisa e sono comuni nei sistemi di dosaggio di precisione.
Applicazioni in tutti i settori
Le valvole a flusso proporzionale trovano applicazioni in numerosi settori in cui il controllo preciso del flusso è fondamentale. Inproduzione e automazione, controllano la velocità dei cilindri idraulici e degli attuatori pneumatici, consentendo un controllo del movimento fluido e preciso nelle linee di assemblaggio, nelle apparecchiature di imballaggio e nei sistemi di movimentazione dei materiali.
ILindustria automobilisticautilizza ampiamente queste valvole in apparecchiature di collaudo, sistemi di verniciatura a spruzzo e operazioni di presse idrauliche. Inaerospaziale, sono essenziali per il controllo del flusso di carburante, i sistemi di pressurizzazione della cabina e gli attuatori idraulici di controllo del volo dove precisione e affidabilità non sono negoziabili.
Impianti di trattamento dell'acquaimpiegare valvole di flusso proporzionali per il dosaggio di prodotti chimici, in cui è necessario aggiungere quantità precise di prodotti chimici di trattamento ai flussi d'acqua. ILindustria farmaceuticasi affida a queste valvole per il dosaggio preciso degli ingredienti nei processi di produzione dei farmaci, dove la precisione influisce direttamente sulla qualità del prodotto e sulla conformità normativa.
[Vedereapplicazioni con valvole proporzionali idrauliche]
Vantaggi e benefici
Il vantaggio principale delle valvole a flusso proporzionale risiede nel loroprecisione di controllo eccezionale. In genere riescono a mantenere la precisione del flusso entro ±2-5% del setpoint, di gran lunga superiore alle valvole manuali o ai semplici controlli on/off. Questa precisione si traduce in una migliore qualità del prodotto, una riduzione degli sprechi e una migliore efficienza del processo.
Efficienza energeticaè un altro vantaggio significativo. Fornendo solo il flusso esatto necessario in un dato momento, le valvole a flusso proporzionale eliminano gli sprechi energetici associati ai sistemi ad alto flusso costante che utilizzano valvole limitatrici di pressione o circuiti di bypass per gestire il flusso in eccesso.
Le capacità di integrazione di queste valvole con i moderni sistemi di controllo consentono sofisticate strategie di automazione. Possono rispondere a molteplici segnali di input, partecipare ad algoritmi di controllo complessi e fornire feedback diagnostico ai sistemi di manutenzione, supportando strategie di manutenzione predittiva.
Considerazioni sulla selezione
Quando si seleziona una valvola a flusso proporzionale, è necessario considerare diversi fattori.Intervallo di flussoè fondamentale: la valvola deve gestire sia i requisiti di flusso minimo che quello massimo dell'applicazione. I valori di pressione devono superare la pressione massima del sistema, compresi eventuali picchi di pressione.
Il tempo di risposta è fondamentale nelle applicazioni dinamiche. Alcuni sistemi richiedono rapidi cambiamenti di flusso, mentre altri danno priorità alla stabilità rispetto alla velocità. La compatibilità del segnale di controllo deve corrispondere alle uscite disponibili del sistema di controllo e i requisiti di alimentazione devono essere in linea con l'alimentazione elettrica disponibile.
Condizioni ambientali quali temperature estreme, vibrazioni e livelli di contaminazione influenzano la scelta della valvola. La compatibilità dei fluidi garantisce che i materiali della valvola possano gestire il fluido specifico senza degradazione o contaminazione.
Conclusione
Le valvole a flusso proporzionale rappresentano una tecnologia fondamentale nei moderni sistemi di controllo dei fluidi, offrendo la precisione e la flessibilità richieste nelle impegnative applicazioni di oggi. La loro capacità di fornire un controllo del flusso accurato e ripetibile, integrandosi perfettamente con i sistemi di controllo elettronico, li rende indispensabili in settori che vanno dalla produzione all'aerospaziale.
Poiché l’automazione continua ad avanzare e i requisiti di precisione diventano sempre più rigorosi, le valvole di flusso proporzionali svolgeranno senza dubbio un ruolo ancora più critico nel consentire sistemi di controllo dei fluidi efficienti, affidabili e precisi. Per ingegneri e progettisti di sistemi, comprendere le capacità di queste valvole e la corretta applicazione è essenziale per sviluppare soluzioni ottimizzate di controllo dei fluidi che soddisfino sia le esigenze attuali che le sfide future.
