Immagina di dirigere un'orchestra. Non dici semplicemente ai musicisti di suonare "forte" o "piano", ma offri loro gesti sottili con le mani che dicono "un po' più piano", "gradualmente più forte" o "mantieni quel volume esatto". Una valvola proporzionale idraulica è come un conduttore per il fluido idraulico, fornendo un controllo infinitamente variabile anziché semplicemente "acceso" o "spento".
Per le nozioni di base, inizia concos'è una valvola proporzionale.
L'analogia del coffee shop
Pensa a una valvola proporzionale come la macchina per caffè espresso del tuo bar preferito. Il barista non si limita a premere un interruttore per ottenere un espresso perfetto: aumenta gradualmente la pressione, controlla attentamente la portata e apporta regolazioni in tempo reale in base a come viene estratto il caffè. Allo stesso modo, una valvola proporzionale regola continuamente la sua posizione in base al feedback elettrico per fornire esattamente la giusta quantità di potenza idraulica.
Come funzionano le valvole proporzionali idrauliche? Un viaggio passo dopo passo
Seguiamo il viaggio del controllo da un segnale elettrico ad una precisa azione idraulica.
[Vedi spiegazione dettagliata dicome funzionano le valvole proporzionali.]
1Il Centro di Comando (Segnale di Controllo)
Un PLC (controllore logico programmabile) o un altro sistema di controllo invia un segnale elettrico, in genere 0-10 volt, 4-20 milliampere o anche comandi digitali attraverso reti industriali come CANbus o Ethernet.
2Il traduttore (solenoide proporzionale)
Il solenoide proporzionale della valvola agisce come un traduttore, convertendo l'energia elettrica in forza meccanica. A differenza dei normali solenoidi che sono "energizzati" o "diseccitati", i solenoidi proporzionali creano una forza direttamente proporzionale all'intensità del segnale di ingresso.
3Il motore di precisione (bobina della valvola)
Questa forza meccanica spinge la bobina della valvola, un componente cilindrico lavorato con precisione, in posizioni esatte. Mentre la bobina si muove, scopre aperture di diverse dimensioni (chiamate porte) che controllano il flusso del fluido.
4Il circuito di feedback intelligente (sensore LVDT)
Le valvole proporzionali avanzate includono un LVDT (trasformatore differenziale variabile lineare) che monitora costantemente la posizione della bobina. Ciò crea un sistema a circuito chiuso che corregge automaticamente i disturbi esterni, i cambiamenti di temperatura e l'usura.
Esempio del mondo reale
Quando l'operatore dell'escavatore sposta il joystick a metà corsa, la valvola proporzionale riceve un segnale del 50%. La bobina si sposta in una posizione che consente esattamente la metà del flusso massimo al cilindro idraulico, determinando un movimento del braccio fluido e controllato esattamente a metà della velocità.
Valvola proporzionale, servovalvola e valvola on/off: il confronto definitivo
Comprendere le differenze tra i tipi di valvola è fondamentale per fare la scelta giusta:
| Caratteristica | Valvola di accensione/spegnimento | Valvola proporzionale | Servovalvola |
|---|---|---|---|
| Tipo di controllo | Binario (aperto/chiuso) | Posizionamento infinito | Posizionamento ultra preciso |
| Tempo di risposta | 10-100 millisecondi | 5-50 millisecondi | 1-10 millisecondi |
| Precisione | ±5-10% | ±1-3% | ±0,1-0,5% |
| Costo | $ 50-500 | $ 500-5.000 | $ 2.000-20.000 |
| Applicazioni tipiche | Semplice controllo di accensione/spegnimento | Automazione generale | Sistemi ad alta precisione |
| Manutenzione | Basso | Medio | Alto |
| Sensibilità alla contaminazione | Basso | Medio | Molto alto |
| Efficienza energetica | Povero | Bene | Eccellente |
Quando scegliere ciascun tipo
Scegli Valvole On/Off quando:
È sufficiente un semplice controllo di avvio/arresto • Il budget è estremamente limitato • Ambiente ad alta contaminazione • Le risorse per la manutenzione sono limitate
Scegli le Valvole Proporzionali quando:
Avete bisogno di un controllo variabile della velocità/pressione • L'efficienza energetica è importante • Il funzionamento regolare è importante • È necessaria una precisione moderata
Scegli le servovalvole quando:
La precisione ultraelevata è fondamentale • È necessaria una risposta molto rapida • Il budget consente prestazioni eccellenti • È possibile mantenere un ambiente pulito
Tipi di valvole proporzionali idrauliche: come trovare l'abbinamento perfetto
Per funzione: le tre categorie principali

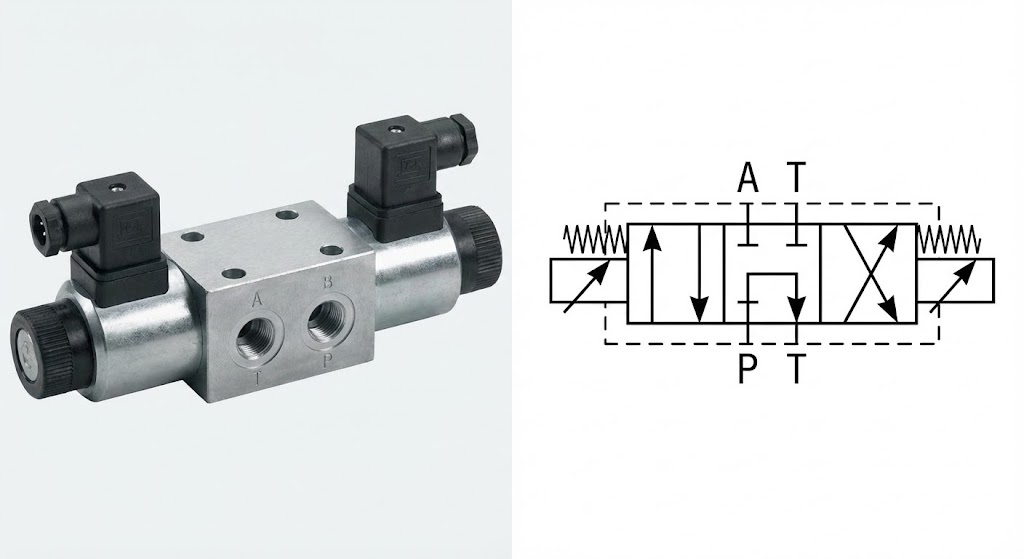

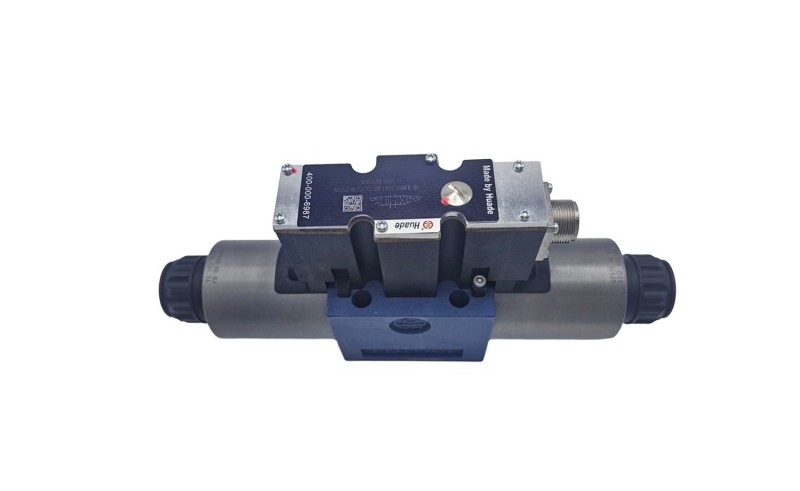

1. Valvole proporzionali di controllo direzionale
Cosa fanno:Controlla sia la direzione che la velocità degli attuatori idraulici
Pensatelo come:Un controllore del traffico intelligente che non solo dirige il traffico ma controlla anche i limiti di velocità
Modelli comuni:Serie Bosch Rexroth 4WRA, serie Parker D1FB
Ideale per:Macchine utensili, stampaggio ad iniezione, automazione generale

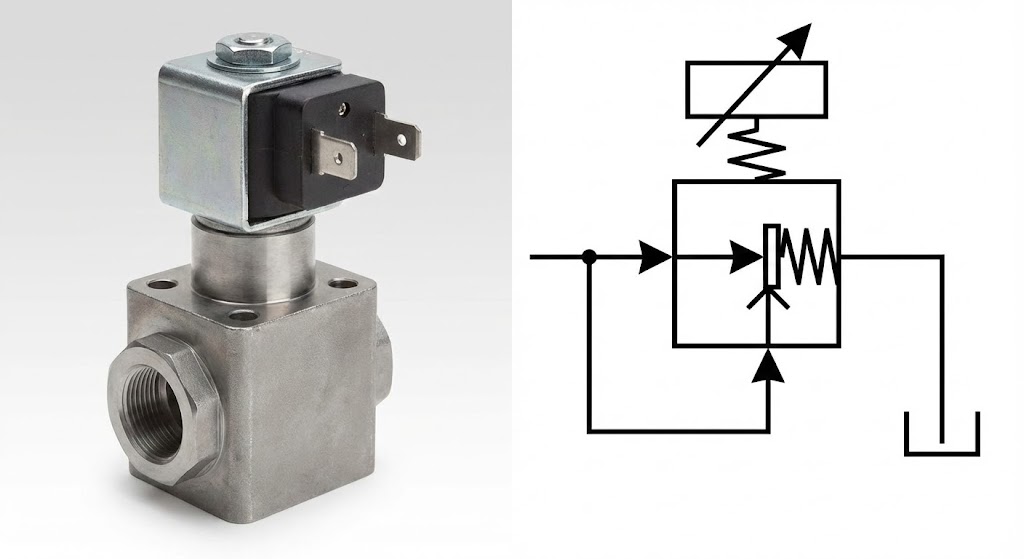

2. Valvole proporzionali di controllo della pressione
Cosa fanno:Mantiene una pressione precisa del sistema indipendentemente dalle richieste di flusso
Pensatelo come:Un regolatore intelligente della pressione dell'acqua che mantiene la pressione della doccia perfetta anche quando qualcuno accende la lavastoviglie
Tipi:Valvole limitatrici di pressione, riduttrici di pressione e di sequenza della pressione
Ideale per:Operazioni di pressatura, sistemi di bloccaggio, prove di pressione

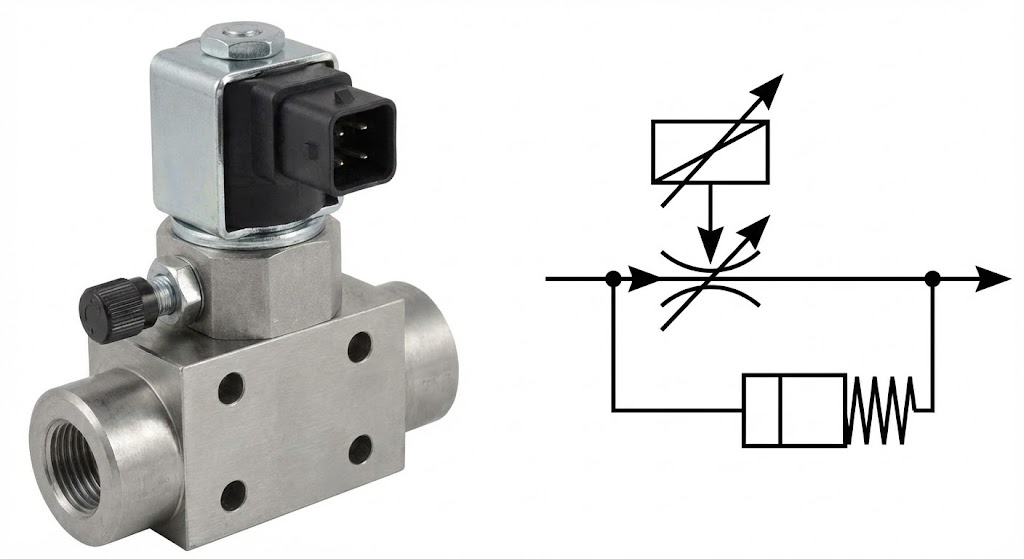

3. Valvole proporzionali di controllo del flusso
Cosa fanno:Mantiene le portate esatte indipendentemente dalle variazioni di pressione
Pensatelo come:Un sistema di controllo della velocità per il flusso idraulico
Spesso includono:Compensatori di pressione per il controllo indipendente dal carico
Ideale per:Controllo della velocità, operazioni sincronizzate, applicazioni di misurazione
Per costruzione: comprensione dei meccanismi

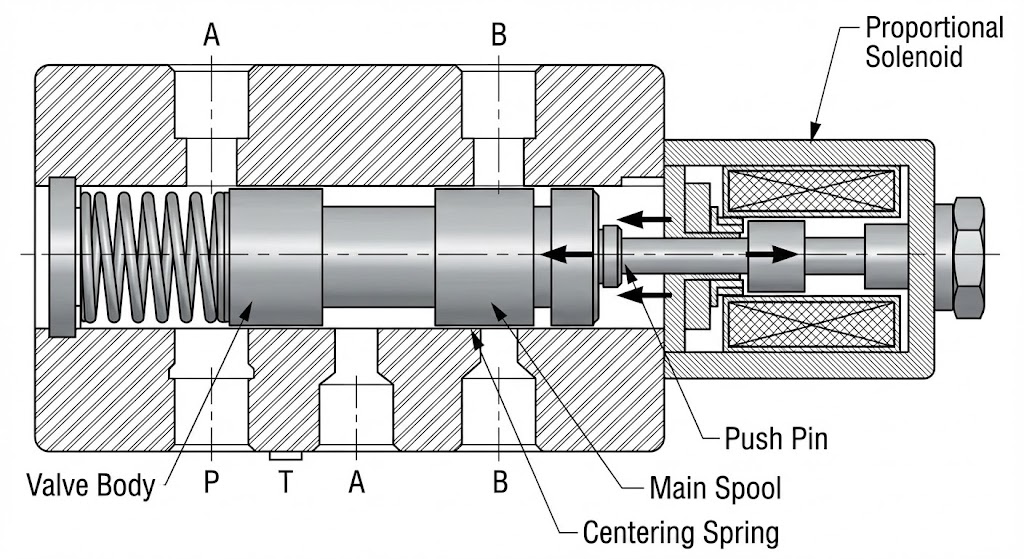

Valvole proporzionali ad azione diretta
• L'elettromagnete muove direttamente la bobina principale
• Costruzione più semplice, costo inferiore
• Portate tipicamente fino a 100 GPM
• Valori di pressione fino a 3.000 PSI
• Perfetto per: applicazioni di medie dimensioni con esigenze di prestazioni moderate

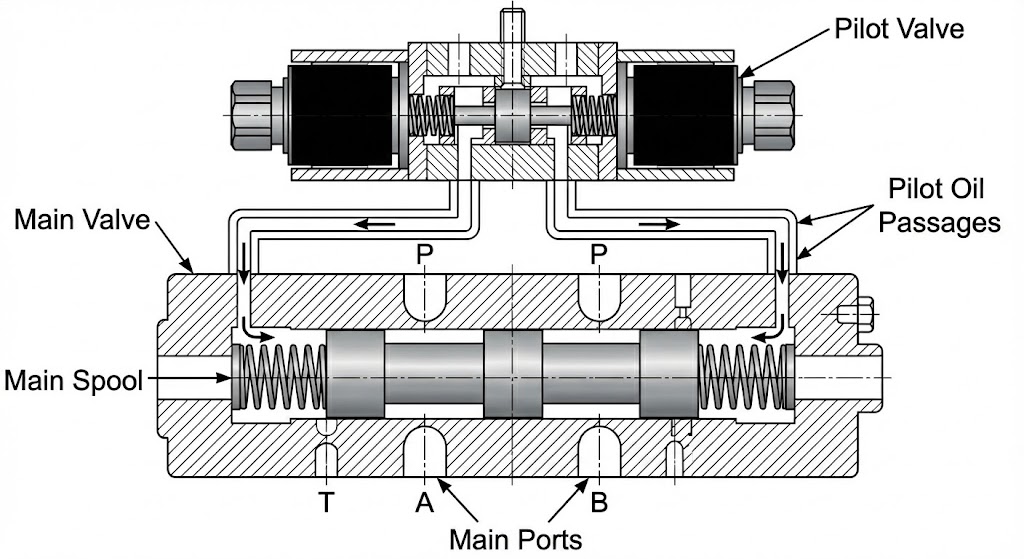

Valvole proporzionali pilotate
• La piccola valvola pilota controlla il funzionamento della valvola principale
• Capacità di flusso e pressione più elevate
• Portate fino a 500+ GPM
• Valori di pressione fino a 5.000+ PSI
• Perfetto per: Grandi impianti industriali e apparecchiature mobili
Caratteristiche prestazionali che contano: l'approfondimento tecnico
Comprendere la relazione segnale-flusso
Il cuore delle prestazioni della valvola proporzionale risiede nella precisione con cui converte i segnali elettrici in uscita idraulica. Ecco cosa significano le specifiche principali:
Linearità (da ±0,5% a ±3%)
Immagina di disegnare una linea retta su carta millimetrata. La linearità misura quanto le prestazioni effettive della valvola si avvicinano a quella linea retta perfetta. Una migliore linearità significa un controllo più prevedibile.
Isteresi (da ±0,5% a ±5%)
Questo misura la differenza di uscita quando ci si avvicina allo stesso setpoint da direzioni diverse. Pensatelo come il gioco di un volante: meno isteresi significa un controllo più preciso.
Ripetibilità (da ±0,1% a ±2%)
Con quale frequenza la valvola esegue la stessa operazione? È come chiedere a un giocatore di basket di effettuare tiri liberi: una migliore ripetibilità significa prestazioni più affidabili.
Tempo di risposta (5-100 millisecondi)
Con quale rapidità la valvola risponde ai cambiamenti di segnale? Per le applicazioni dinamiche, una risposta più rapida previene l'instabilità del sistema e migliora le prestazioni.
La matematica dietro la magia: equazioni di flusso
L’equazione fondamentale del flusso per le valvole proporzionali è:
Q = Cd × A × √(2ΔP/ρ)
Dove:
Q = Portata
Cd = Coefficiente di scarica
A = Area di apertura della valvola (controllata dalla posizione della bobina)
ΔP = Differenza di pressione attraverso la valvola
ρ = densità del fluido
Questa equazione mostra perché le valvole proporzionali sono così efficaci: controllando con precisione l'area (A), forniscono un controllo accurato del flusso indipendentemente dalle variazioni di pressione.
Storie di successo nel mondo reale: applicazioni che trasformano le industrie
Caso di studio 1: La rivoluzione dello stampaggio a iniezione
La sfida:Un produttore di componenti automobilistici era alle prese con un'iniezione di plastica incoerente, che causava tassi di scarto del 20% e reclami da parte dei clienti.
La soluzione:Implementazione delle valvole proporzionali Moog D941 per il controllo della velocità di iniezione e della pressione.
Il processo:
• Fase di velocità: la valvola fornisce un'iniezione rapida e controllata per riempire il 95% dello stampo
• Fase Pack/Hold: transizione senza soluzione di continuità al controllo preciso della pressione
• Fase di recupero: rotazione controllata della vite per la preparazione del tiro successivo
Caso di studio 2: Precisione delle apparecchiature mobili
La sfida:I clienti di un produttore di gru si sono lamentati dei movimenti a scatti del carico che causavano problemi di sicurezza e perdite di produttività.
La soluzione:Sistema di valvole proporzionali Danfoss PVG 48 con joystick elettronici.
La trasformazione:
• Prima: il controllo binario della valvola causava avviamenti/arresti improvvisi
• Dopo: input dell'operatore con corrispondenza graduale di accelerazione/decelerazione
• Funzionalità avanzate: rilevamento del carico per l'efficienza energetica, controllo elettronico per un posizionamento preciso
Caso di studio 3: Precisione in un'acciaieria
La sfida:Un laminatoio per l'acciaio necessitava di un controllo preciso della pressione per uno spessore costante del prodotto (tolleranza di ±0,01 mm).
La soluzione:Valvole di pressione proporzionali ATOS DPZO con controllo feedback integrato.
L'innovazione:
• La misurazione dello spessore in tempo reale fornisce feedback al controllo della valvola
• La regolazione automatica della pressione compensa le variazioni del materiale
• Il controllo a circuito chiuso mantiene la forza costante nonostante i cambiamenti di velocità
Scegliere la valvola proporzionale giusta: la vostra guida alla scelta
Passaggio 1: definire i requisiti di sistema
Elenco di controllo delle specifiche prestazionali:
• Pressione massima del sistema: _____ PSI
• Portata richiesta: _____ GPM
• Intervallo di temperatura operativa: da _____ a _____ °F
• Requisiti del tempo di risposta: _____ millisecondi
• Precisione necessaria: ±_____ %
• Tipo di segnale di controllo: Tensione/Corrente/Digitale
Passaggio 2: considerazioni specifiche sull'applicazione
Per applicazioni manifatturiere/industriali:
• Considerare valvole con elettronica integrata (serie Bosch Rexroth 4WRA)
• Cercare capacità di comunicazione del bus di campo
• Dare priorità alla ripetibilità e alla stabilità a lungo termine
Per le apparecchiature mobili:
• Scegliere valvole resistenti a vibrazioni e urti (serie Danfoss PVG)
• Considerare i requisiti di tenuta ambientale
• Valutare il consumo energetico per i sistemi alimentati a batteria
Per applicazioni aerospaziali/critiche:
• Selezionare valvole con sistemi di feedback ridondanti
• Considerare materiali speciali per temperature estreme
• Valutare le caratteristiche della modalità di guasto
