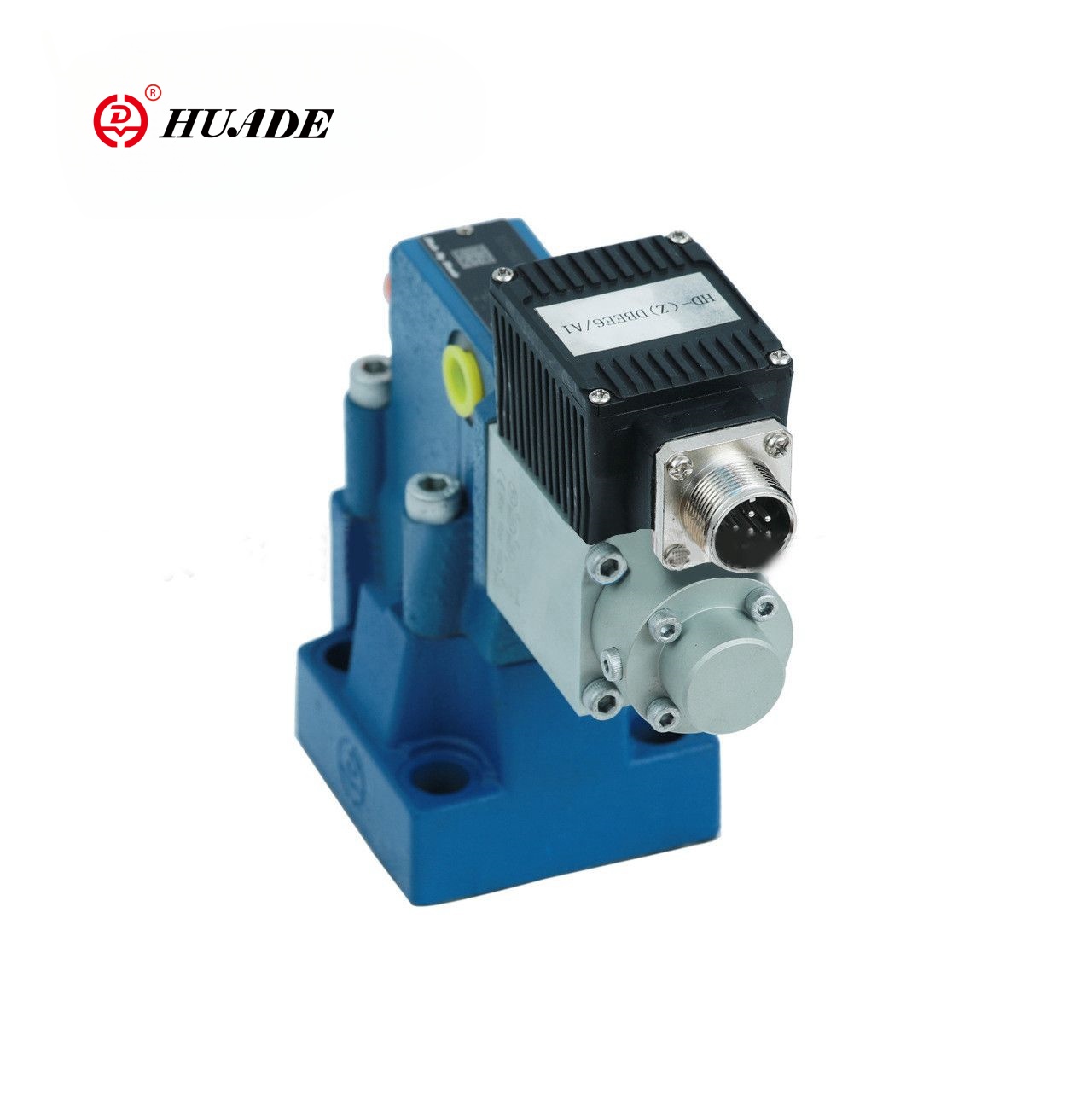

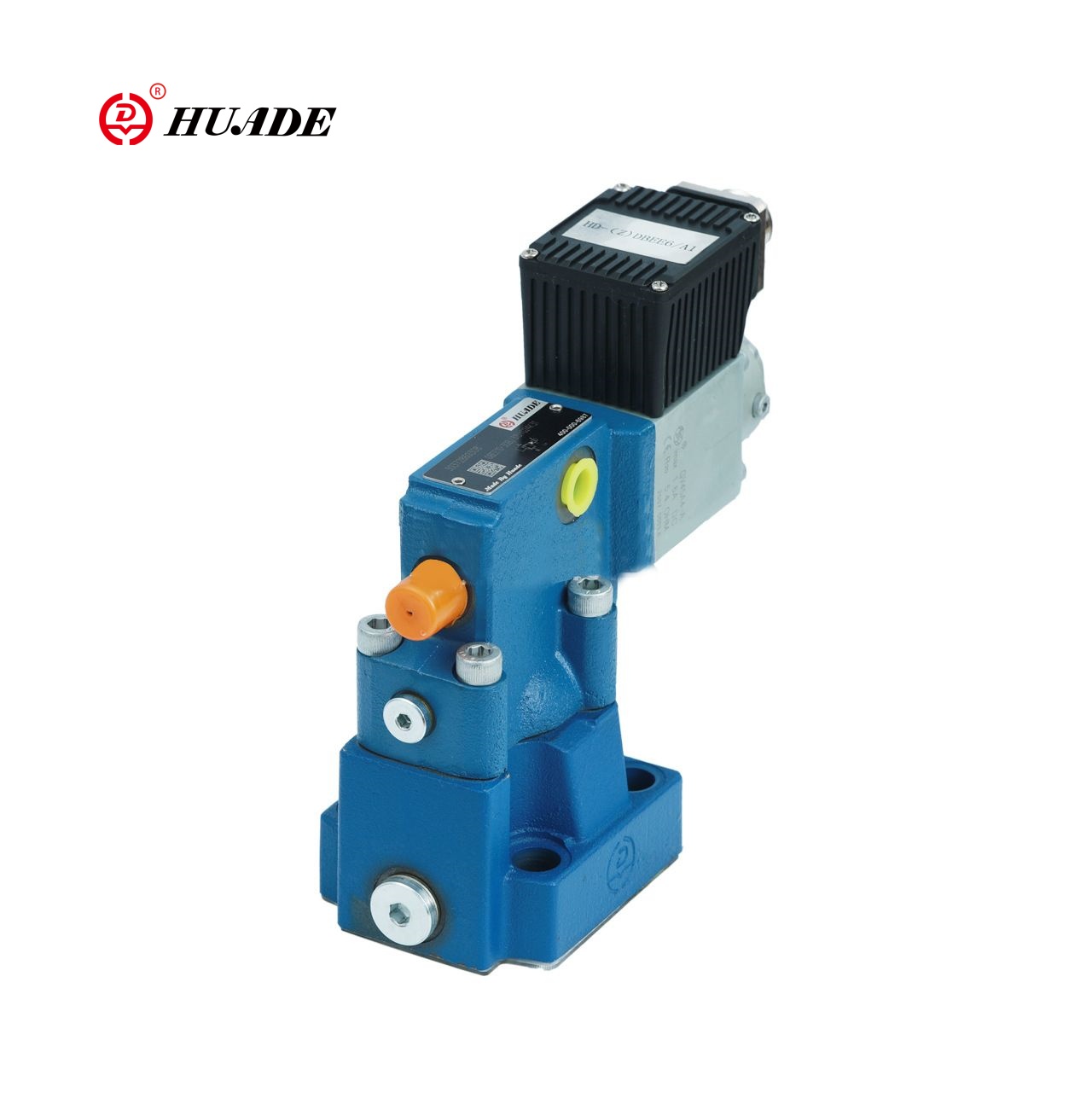

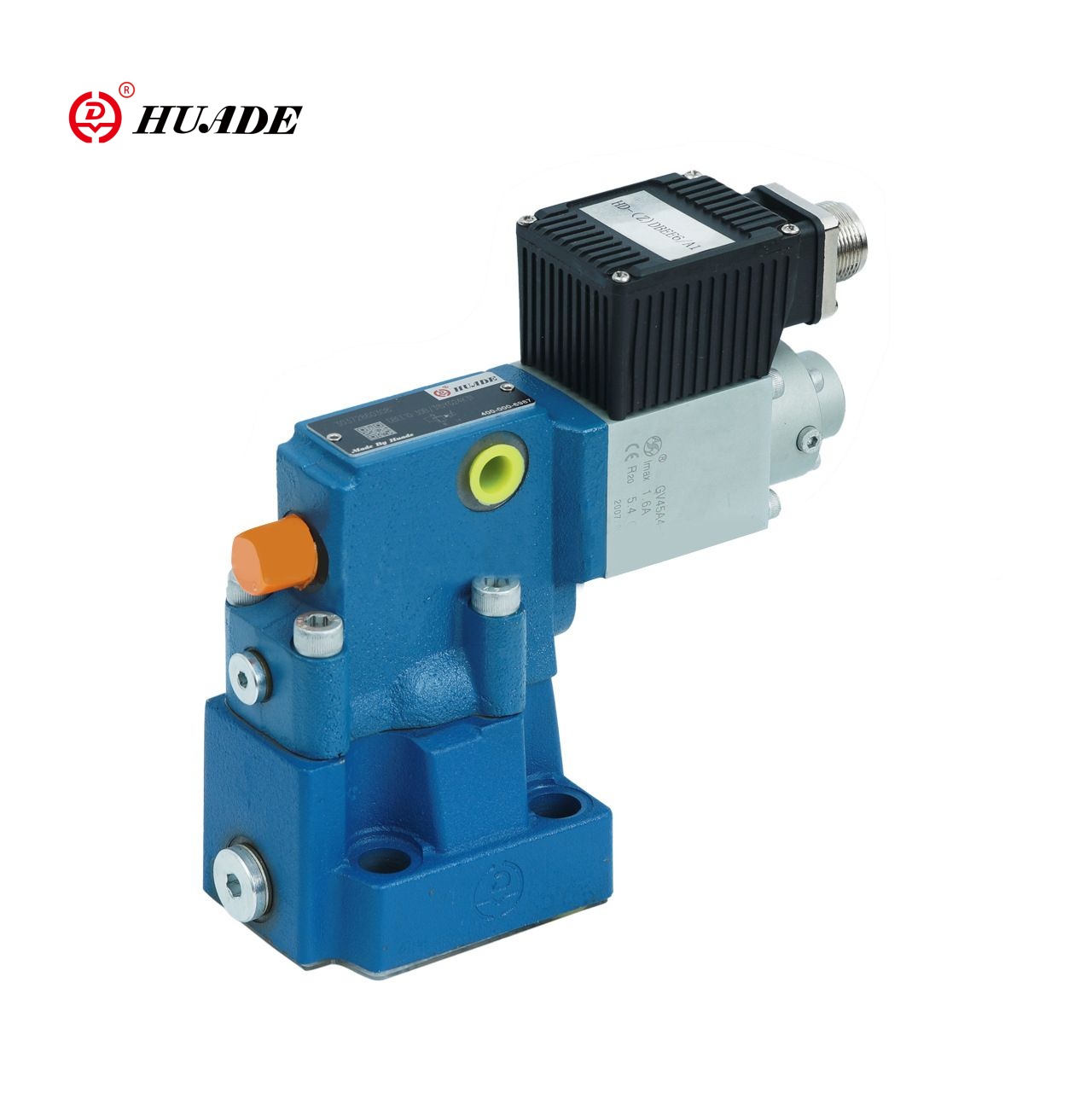

Valvola di sollievo a pressione proporzionale ZDBEE-1X

La valvola di soccorso proporzionale ZDBEE-1X è una valvola di soccorso gestita dal pilota, che è guidata da un solenoide proporzionale per ottenere un'impostazione continua e un controllo preciso della pressione del sistema. Questa valvola proporzionale può sostituire completamente lo stesso modello da Rexroth. Le valvole idrauliche Huade adottano gli stessi standard di Rexroth, ma il prezzo è inferiore.

Parametro del prodotto della valvola di scarico della pressione proporzionale ZDBEE-1X

Funzionalità del prodotto e applicazione della valvola di sollievo a pressione proporzionale ZDBEE-1X

Caratteristiche:

▶ Valvola per limitare una pressione del sistema

▶ Attuazione tramite solenoidi proporzionali

▶ Per il montaggio della piastra o il design della piastra sandwich

▶ Valvola e controllo dell'elettronica da una singola sorgente

▶ Tipi HD-ZDBEE con elettronica di controllo integrato

①Low Esempio di diffusione della curva caratteristica del valore del valore del comando

②indipendentemente regolabili su e giù per le rampe

Applicazione:

La valvola di sicurezza proporzionale ZDBEE-1X è adatta per sistemi idraulici che richiedono un controllo preciso della pressione, come macchinari ingegneristici, macchine per stampaggio a iniezione, attrezzature metallurgiche e altri campi.

Funzione e sezione della valvola di scarico della pressione proporzionale ZDBEE-1X

Valvole di sollievo a pressione proporzionali, tipi HD-DBE sono attuati per mezzo di un solenoide proporzionale. Queste valvole vengono utilizzate per limitare una pressione del sistema. Con queste valvole è possibile regolare in modo coerente la pressione del sistema, che deve essere limitata, in relazione al valore del comando elettrico.

Queste valvole sono sostanzialmente costituite da un solenoide proporzionale (1), l'alloggiamento (2), la cartuccia della valvola (3), la bobina (4) e il poppet pilota (8). Il solenoide proporzionale converte la corrente elettrica proporzionalmente in una forza meccanica. Un aumento della corrente provoca un corrispondente aumento della forza del solenoide. La camera dell'armatura del solenoide è riempita con fluido idraulico ed è bilanciata dalla pressione. L'impostazione della pressione del sistema viene eseguita tramite i solenoidi proporzionali (1) in relazione al valore del comando. Pressione derivante dal sistema nella porta P agisce sul lato destro della bobina (4). Allo stesso tempo, la pressione del sistema agisce tramite la linea di controllo (6) che è dotata di un orifizio (5) sul lato caricato a molla della bobina (4). Tramite un ulteriore ritmo (7) la pressione del sistema agisce sul pioccatura pilota (8) contro la forza del solenoide proporzionale (1). Una volta che la pressione del sistema ha raggiunto il valore preimpostato, il pioppo pilota (8) si solleva dal suo sedile. A seconda del modello, l'olio pilota può ora fluire esternamente tramite la porta A (y) o internamente nel serbatoio, questo ha l'effetto di limitare la pressione sul lato a molla caricato della bobina (4). Se la pressione del sistema continua a salire leggermente, la pressione più elevata sul lato destro della bobina spinge la bobina a sinistra nella posizione di controllo P a T. All'impostazione minima della corrente di controllo, che risponde a un valore di comando di zero -verrà impostata la pressione minima di impostazione.

Struttura della valvola di scarico della pressione proporzionale ZDBE-1X

Struttura della valvola di scarico della pressione proporzionale ZDBEE-1X

In termini di progettazione funzionale, la valvola proporzionale ZDBEE-1X corrisponde sostanzialmente alle valvole di soccorso proporzionali ZDBE. L'unica differenza è che il solenoide proporzionale è dotato di un alloggiamento ⑩, all'interno del quale è costruito il controller elettronico. L'alimentazione e la tensione del set point vengono ricevute tramite un connettore plug-in (11).

La curva caratteristica della pressione del set point è preimpostata dal produttore in base al principio di tolleranze di produzione minime. I tempi di rampa per l'aumento e la diminuzione della pressione possono essere regolati in modo indipendente usando i rispettivi potenziometri.

Simbolo della valvola di scarico della pressione proporzionale ZDBEE-1X
