Cos'è una valvola direzionale proporzionale?

2025-08-21 0 Lasciami un messaggio

Aggiornato il 24-09-2025
Guglielmo Leone

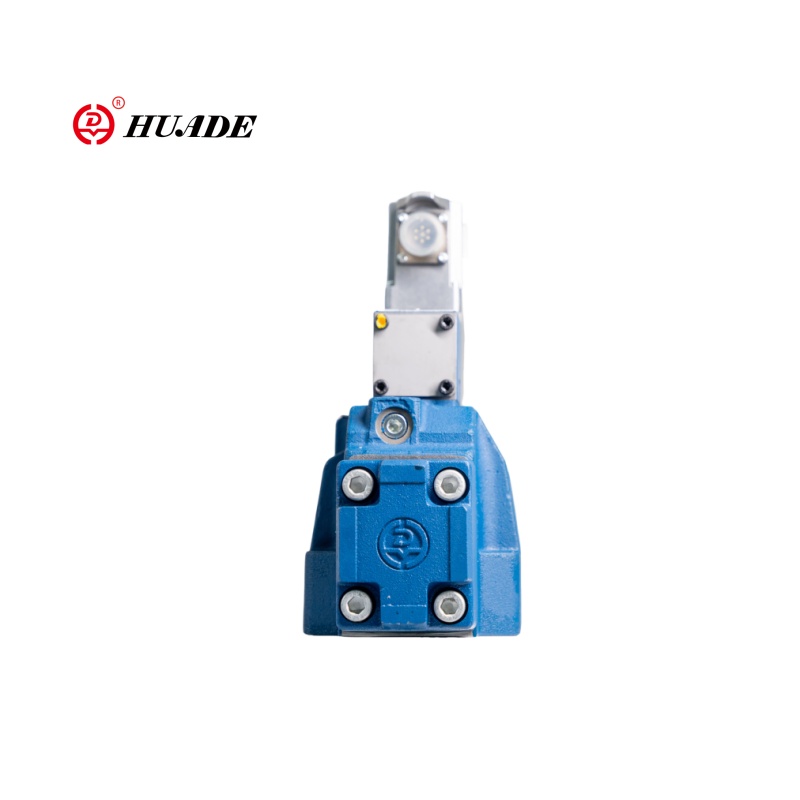

Valvola proporzionale

Proportional Directional Valves

Nel mondo dei sistemi idraulici e pneumatici, il controllo di precisione è fondamentale. Che si utilizzino macchinari pesanti, apparecchiature di automazione industriale o sofisticati sistemi di produzione, la capacità di controllare con precisione il flusso e la direzione dei fluidi può fare la differenza tra un funzionamento regolare e costose inefficienze. È qui che le valvole direzionali proporzionali brillano come uno dei componenti più importanti nei moderni sistemi di potenza fluida.

Comprendere le nozioni di base

Una valvola direzionale proporzionale è un tipo avanzato divalvola proporzionaleche unisce le funzioni di controllo del flusso e di controllo direzionale in un unico, sofisticato componente. A differenza delle tradizionali valvole on/off che funzionano in semplici stati binari, le valvole direzionali proporzionali forniscono un controllo infinitamente variabile sia sulla direzione che sulla portata del fluido idraulico o pneumatico.

La caratteristica distintiva chiave di queste valvole è la loro capacità di fornire una risposta proporzionale. Ciò significa che l'apertura della valvola, e di conseguenza la portata, è direttamente proporzionale al segnale in ingresso che riceve. Quando si aumenta il segnale di controllo del 50%, l'apertura della valvola aumenta del 50%, con conseguente variazione corrispondente della portata.

Come funzionano le valvole direzionali proporzionali

Il funzionamento di una valvola direzionale proporzionale si basa su sofisticati meccanismi di controllo elettroidraulici o elettropneumatici. Al suo interno, la valvola contiene una bobina o otturatore che si muove all'interno di un alloggiamento accuratamente lavorato per controllare i percorsi del flusso del fluido.

Il sistema di controllo è generalmente costituito da un controller elettronico che riceve segnali di input da sensori, joystick o sistemi informatici. Questo controller invia quindi segnali elettrici precisi alle servovalvole o ai solenoidi proporzionali che posizionano la bobina della valvola principale. I modelli avanzati incorporano sistemi di feedback con sensori di posizione che monitorano continuamente la posizione della bobina ed effettuano regolazioni in tempo reale per garantire un controllo accurato.

Il corpo della valvola contiene più porte che si collegano a diverse parti del circuito idraulico. Posizionando con precisione la bobina, la valvola può dirigere il flusso del fluido tra queste porte controllando contemporaneamente la portata. Questa doppia funzionalità elimina la necessità di valvole direzionali e di controllo del flusso separate, semplificando la progettazione del sistema e migliorando i tempi di risposta.
]Impararecome funzionano le valvole proporzionaliin dettaglio]

Principali vantaggi e benefici

Capacità di controllo preciso

Queste valvole possono raggiungere una risoluzione di controllo estremamente precisa, spesso migliore dello 0,1% del fondo scala, consentendo un funzionamento regolare e preciso di attuatori e motori idraulici.

Efficienza energetica

Fornendo solo l'esatta quantità di flusso necessaria, queste valvole riducono al minimo gli sprechi energetici, riducono la generazione di calore e prolungano la durata dei componenti.

Risposta del sistema migliorata

Il controllo elettronico diretto elimina ritardi e imprecisioni, con conseguenti tempi di risposta più rapidi e migliori prestazioni dinamiche.

Affidabilità migliorata

Con meno parti mobili e nessun collegamento meccanico soggetto a usura, in genere richiedono una manutenzione meno frequente e garantiscono una maggiore durata.

Applicazioni comuni

Idraulica mobile:Essenziale in escavatori, gru e macchine agricole per un controllo multifunzione preciso
Automazione Industriale:Utilizzato in applicazioni di stampa, macchine per stampaggio a iniezione e apparecchiature di assemblaggio
Aerospaziale e difesa:Controlla le superfici di volo, i sistemi del carrello di atterraggio e gli attuatori critici
Movimentazione dei materiali:Controlli del trasportatore e attrezzature di stoccaggio automatizzate per un posizionamento preciso

[Vedi di piùapplicazioni con valvole proporzionali idrauliche]

Considerazioni sulla selezione

La scelta della giusta valvola direzionale proporzionale richiede un'attenta considerazione di diversi fattori. La capacità di flusso è fondamentale: la valvola deve essere dimensionata per gestire i requisiti di flusso massimi dell'applicazione mantenendo una buona risoluzione del controllo a portate inferiori.

I valori nominali di pressione devono corrispondere o superare i requisiti del sistema con margini di sicurezza adeguati. È necessario valutare le caratteristiche della caduta di pressione della valvola per garantire un flusso adeguato alle pressioni di sistema richieste.

La compatibilità del segnale di controllo è fondamentale. I requisiti di ingresso della valvola devono corrispondere ai segnali di controllo disponibili, siano essi tensione analogica, corrente o protocolli di comunicazione digitale. Alcune valvole moderne offrono molteplici opzioni di input e curve di risposta programmabili per la massima flessibilità.

È necessario considerare fattori ambientali come l'intervallo di temperatura operativa, i livelli di contaminazione e l'esposizione alle vibrazioni. Le valvole di livello industriale offrono in genere prestazioni migliori in ambienti difficili rispetto alle valvole idrauliche mobili standard.

Le valvole direzionali proporzionali rappresentano un progresso significativo nella tecnologia di controllo della potenza fluida. La loro capacità di fornire un controllo preciso e infinitamente variabile sia sulla direzione che sulla portata del flusso li rende indispensabili nei moderni sistemi idraulici e pneumatici. Sebbene richiedano un investimento iniziale più elevato rispetto alle semplici valvole on/off, i vantaggi in termini di precisione, efficienza e prestazioni del sistema spesso giustificano il costo.

Poiché l’automazione continua ad avanzare e i requisiti di precisione diventano sempre più rigorosi, le valvole direzionali proporzionali svolgeranno un ruolo sempre più importante nei sistemi di potenza fluida. Comprenderne le capacità e la corretta applicazione è essenziale per ingegneri e tecnici che lavorano con moderne apparecchiature idrauliche e pneumatiche.

Sia che si stia progettando un nuovo sistema o aggiornandone uno esistente, le valvole direzionali proporzionali offrono la precisione e la flessibilità necessarie per soddisfare gli esigenti requisiti prestazionali di oggi, fornendo al tempo stesso le basi per i futuri progressi dell'automazione.
