Come funziona una valvola di controllo del flusso idraulico?

I sistemi idraulici sono la spina dorsale di innumerevoli applicazioni industriali, da attrezzature da costruzione e macchinari di produzione ai sistemi aerospaziali e ai componenti automobilistici. Al centro di questi sistemi si trova un componente critico che determina prestazioni, efficienza e precisione: la valvola di controllo del flusso idraulico. Comprendere come funzionano queste valvole è essenziale per chiunque sia coinvolto nella progettazione, manutenzione o funzionamento del sistema idraulico.

Cos'è unValvola di controllo del flusso idraulico?

Una valvola di controllo del flusso idraulico è un dispositivo ingegnerizzato di precisione progettato per regolare la portata del fluido idraulico all'interno di un sistema. A differenza delle semplici valvole on-off, le valvole di controllo del flusso forniscono una restrizione variabile al flusso del fluido, consentendo agli operatori di mettere a punto la velocità e la forza degli attuatori idraulici come cilindri e motori. Queste valvole fungono essenzialmente come "farfalla" dei sistemi idraulici, controllando la velocità con i componenti idraulici veloci o lenti.

La funzione principale di queste valvole si estende oltre la semplice regolazione del flusso. Mantengono prestazioni coerenti in condizioni di carico variabili, compensano le fluttuazioni della pressione e garantiscono un movimento regolare e controllato di macchinari idraulici. Questo livello di controllo è cruciale nelle applicazioni in cui sono fondamentali tempi di precisione, regolazione della velocità e funzionamento regolare.

Principi operativi di base

Il principio fondamentale dietro le valvole di controllo del flusso idraulico ruota attorno alla restrizione controllata del flusso di fluido. Quando il fluido idraulico incontra una restrizione nel suo percorso, la portata diminuisce mentre la pressione aumenta a monte della restrizione. Variando la dimensione di questa restrizione, le valvole di controllo del flusso possono modulare con precisione la portata.

La maggior parte delle valvole di controllo del flusso opera sul principio dell'orifizio, in cui il fluido passa attraverso un'apertura calibrata. Man mano che la dimensione di apertura cambia, anche la portata. La relazione tra dimensione dell'orifizio, differenziale di pressione e portata segue i principi idraulici stabiliti, consentendo un controllo prevedibile e ripetibile.

Il meccanismo interno della valvola è in genere costituito da un elemento mobile, come una bobina, un ago o un poppet, che può essere posizionato per creare una restrizione variabile. Questo elemento viene azionata con vari mezzi, tra cui la regolazione manuale, il carico a molla o il controllo elettronico, a seconda della progettazione della valvola e dei requisiti dell'applicazione.

Tipi di valvole di controllo del flusso idraulico

Valvole di ago

Le valvole di ago rappresentano la forma più semplice di controllo del flusso, con un ago affusolato che si sposta dentro e fuori da un sedile con precisione. Man mano che l'ago viene regolato, cambia l'area di flusso effettiva, fornendo un controllo fine sulle portate. Queste valvole eccellono nelle applicazioni che richiedono una regolazione manuale precisa e si trovano comunemente nella strumentazione e nelle applicazioni a basso flusso.

Il design della valvola a aghi consente una regolazione del flusso estremamente fine, rendendolo ideale a fini di calibrazione e situazioni in cui le piccole variazioni della portata possono influire significativamente sulle prestazioni del sistema. Tuttavia, in genere richiedono una regolazione manuale e potrebbero non essere adatti per applicazioni che richiedono frequenti variazioni della portata.

Valvole a farfalla

Le valvole a farfalla, note anche come valvole a orifizio fisso, usano una semplice restrizione per controllare il flusso. Sebbene base nel design, sono altamente efficaci in molte applicazioni. Queste valvole possono essere regolabili o fissabili manualmente, a seconda dei requisiti dell'applicazione. La limitazione principale delle valvole dell'acceleratore di base è che la portata varia con differenziale di pressione attraverso la valvola.

I progetti avanzati delle valvole dell'acceleratore incorporano meccanismi di compensazione della pressione per mantenere le portate coerenti nonostante le variazioni di pressione. Questa funzione li rende adatti per applicazioni in cui le condizioni di carico cambiano ma è richiesta una velocità costante dell'attuatore.

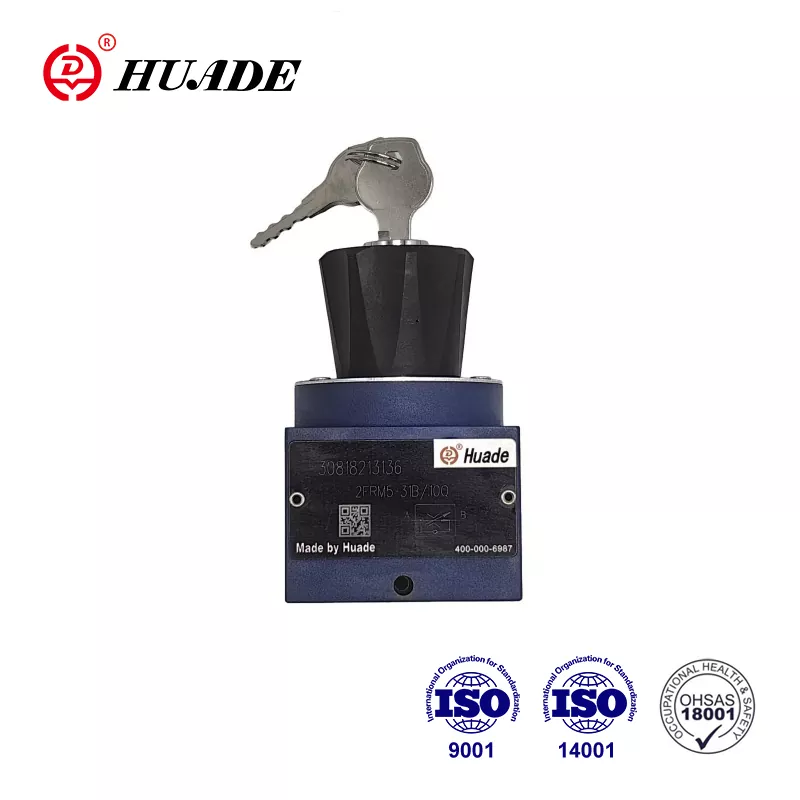

Valvole di controllo del flusso compensato a pressione

Queste valvole sofisticate rappresentano un progresso significativo nella tecnologia di controllo del flusso. Mantengono portate costanti indipendentemente dalle variazioni di pressione attraverso la valvola, all'interno del loro intervallo operativo. Ciò si ottiene attraverso un meccanismo di compensazione della pressione interna che regola automaticamente la dimensione dell'orifizio in base al differenziale di pressione.

Il design compensato dalla pressione include in genere una bobina compensata caricata a molla che risponde alle variazioni di pressione. Quando la pressione a valle aumenta, il compensatore apre automaticamente l'orifizio per mantenere un flusso costante. Al contrario, quando la pressione a valle diminuisce, l'orifizio è limitato per prevenire l'aumento del flusso.

Valvole di controllo del flusso proporzionale

Le valvole di controllo del flusso proporzionali utilizzano segnali di controllo elettronico per modulare le portate. Queste valvole convertono segnali di ingresso elettrico, in genere tensione o corrente, in uscita di flusso proporzionale. Offrono funzionalità precise e di controllo remoto e possono essere facilmente integrati in sistemi automatizzati.

Il controllo elettronico consente una regolazione del flusso dinamico in base al feedback del sistema, consentendo strategie di controllo sofisticate come il controllo del flusso a circuito chiuso, profili di flusso programmati e integrazione con i sistemi di controllo computerizzati.

Componenti chiave e le loro funzioni

La costruzione interna delle valvole di controllo del flusso idraulico varia in base al tipo, ma diversi componenti chiave sono comuni tra i progetti. Il corpo della valvola ospita tutti i componenti interni e fornisce porte di ingresso e uscita per la connessione fluida. Deve resistere alla pressione del sistema fornendo al contempo passaggi di flusso interni precisi.

L'elemento di controllo - sia un ago, una bobina o un poppet, crea la restrizione variabile che controlla il flusso. Questo componente deve essere realizzato con precisione per garantire un controllo del flusso liscio e accurato attraverso l'intervallo operativo della valvola. Il meccanismo di attuazione posiziona l'elemento di controllo e può essere manuale, a molla o controllato elettronicamente.

Gli elementi di tenuta impediscono perdite interne ed esterne, garantendo un funzionamento efficiente e affidabilità del sistema. Questi sigilli devono resistere ai requisiti di compatibilità del fluido idraulico, ai cicli di pressione e alle variazioni di temperatura durante la durata di servizio della valvola.

Nelle valvole compensate dalla pressione, il gruppo compensatore regola automaticamente la dimensione dell'orifizio effettivo in base alle condizioni di pressione. Ciò include in genere una bobina compensata, una molla e passaggi di flusso associati che consentono la funzione di compensazione della pressione.

Considerazioni sull'installazione e sull'applicazione

Una corretta installazione delle valvole di controllo del flusso idraulico è cruciale per prestazioni e longevità ottimali. La direzione del flusso deve essere osservata, poiché la maggior parte delle valvole è progettata per un flusso unidirezionale. La valvola deve essere montata in una posizione accessibile per la regolazione e la manutenzione, con spazio adeguato per connessioni e servizio.

La contaminazione del sistema è un nemico primario delle valvole di controllo del flusso, poiché le particelle possono interferire con le autorizzazioni precise richieste per un controllo del flusso accurato. La filtrazione appropriata a monte delle valvole di controllo del flusso è essenziale, con le valutazioni del filtro tipicamente specificate dal produttore della valvola.

Le considerazioni sulla temperatura sono anche importanti, poiché la viscosità del fluido idraulico cambia con la temperatura, influenzando le caratteristiche del flusso. Alcune applicazioni possono richiedere la compensazione della temperatura o la selezione di valvole progettate per l'intervallo di temperatura specifico.

Le valvole di controllo del flusso trovano applicazioni in numerosi settori e sistemi. Nell'idraulica mobile, controllano la velocità dei bracci di escavatore, i movimenti della gru e il posizionamento dell'implementazione agricola. Le applicazioni industriali comprendono il controllo delle velocità di alimentazione nei processi di produzione, nei sistemi di posizionamento e nelle apparecchiature per la movimentazione dei materiali.

Manutenzione e risoluzione dei problemi

La manutenzione regolare garantisce un funzionamento affidabile ed estende la durata della valvola. Ciò include l'ispezione periodica dei componenti esterni, la verifica dei meccanismi di regolazione e il monitoraggio dei livelli di contaminazione del sistema. La manutenzione interna prevede in genere la sostituzione e l'ispezione degli elementi di controllo per usura o danni.

I problemi comuni di risoluzione dei problemi includono un controllo del flusso irregolare, che può indicare contaminazione o elementi di controllo usurati e l'incapacità di raggiungere le portate desiderate, che potrebbero suggerire danni interni o dimensionamento delle valvole errate. Comprendere queste modalità di fallimento aiuta il personale di manutenzione diagnosticare e risolvere rapidamente i problemi.
