Valvola di sicurezza a pressione DBW 10
  • Valvola di sicurezza a pressione DBW 10Valvola di sicurezza a pressione DBW 10
  • Valvola di sicurezza a pressione DBW 10Valvola di sicurezza a pressione DBW 10
  • Valvola di sicurezza a pressione DBW 10Valvola di sicurezza a pressione DBW 10
  • Valvola di sicurezza a pressione DBW 10Valvola di sicurezza a pressione DBW 10

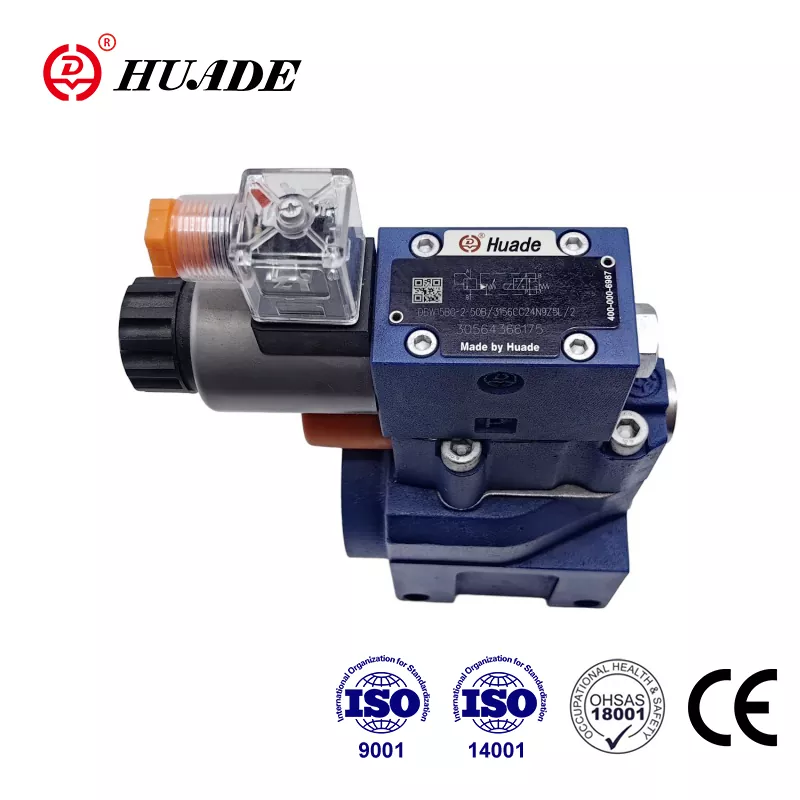

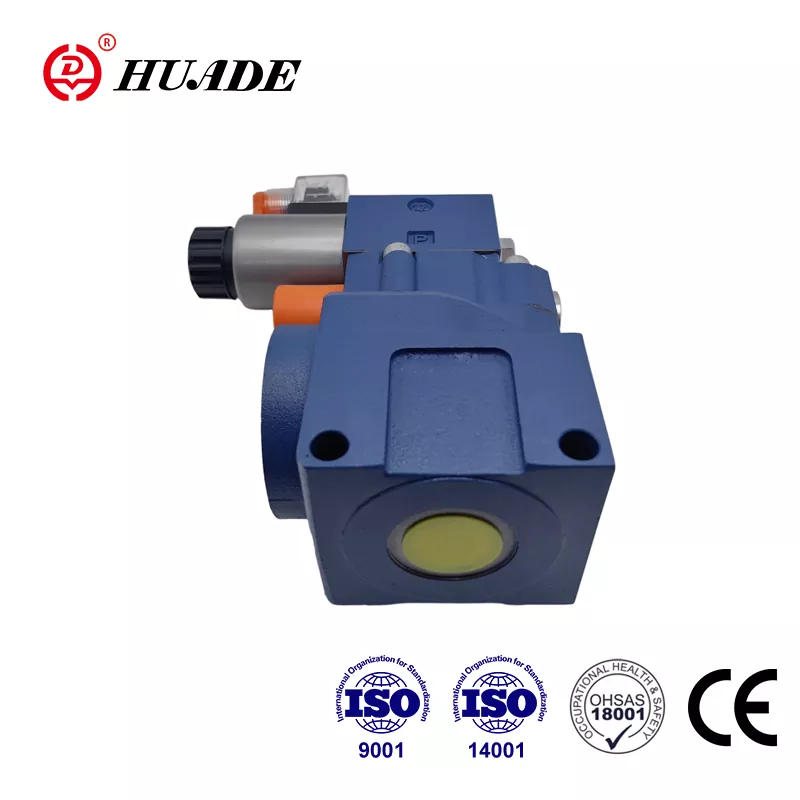

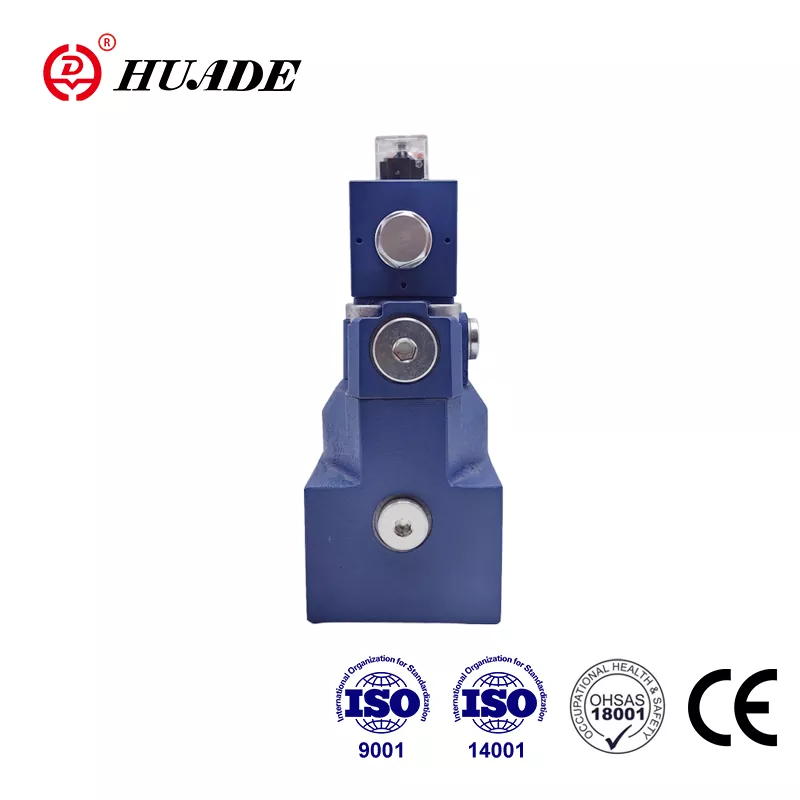

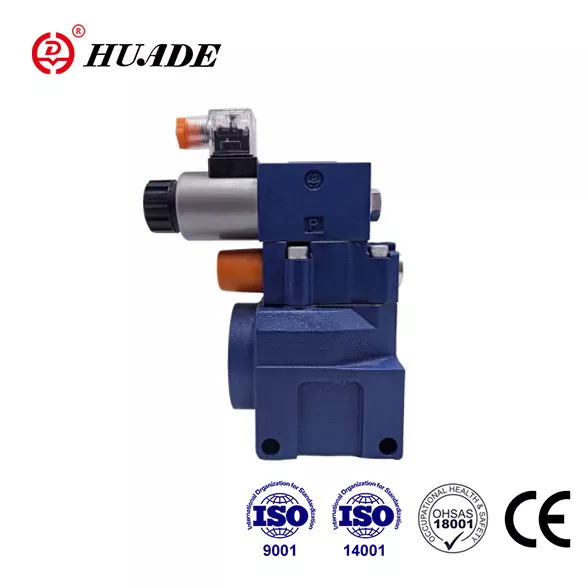

Valvola di sicurezza a pressione DBW 10

• Caratteristiche del prodotto: Progettazione operata pilota, capacità di scarico del solenoide, compatibile con rexroth
• Specifiche: serie DBW 10, fino a 35 MPa di pressione operativa, velocità di 250 L/min.
• Applicazioni: macchinari ingegneristici, attrezzature da costruzione, sistemi di industria militare

La valvola di sicurezza a pressione Huade® DBW 10 è più resistente rispetto ad altri prodotti simili. Il motivo è che Huade Hydraulic ha avuto due cooperazione a lungo termine con Rexroth. Tipo DBW 10 può sostituire le stesse valvole serie offerte da Rexroth. Al fine di fornire prodotti idraulici, la fabbrica ha introdotto 750 apparecchiature di produzione avanzate da tutto il mondo. La fabbrica presta maggiore attenzione alla praticità dei prodotti ed è impegnata a fornire ai clienti valvole idrauliche a prezzi accessibili. Tutti i rami della fabbrica hanno superato ISO9001, ISO14001 e OH SAS18001. Il marchio Huade® ha un'alta reputazione in Cina. A causa della qualità affidabile e delle prestazioni stabili, le valvole di pressione Huade® sono ampiamente utilizzate nell'industria ingegneristica e di costruzione e nell'industria militare e in altri campi.

Parametro del prodotto della valvola di scarico della pressione DBW 10

Generalee

Installazione

opzionale

Peso

DB10

DB15

DB20

DB25

DB30

Sottosegria
montaggio

DB (kg)

2.6

-

3.5

-

4.4

DBW (kg)

3.8

-

4.7

-

5.6

DBC (kg)

1.2 (Tipo DBW Aggiungi 1,2 kg

DBC10 o 30 (kg)

1,5 (DBWC10 o 30ADD 1,2 kg)

Filettato
connessione

Db..g. (Kg)

5.3

5.2

5.1

5.0

4.8

Dbw..g. (Kg)

6.5

6.4

6.3

6.2

6.0

Dati tecnici per le valvole direzionali

vedi We6 .../...

Dati tecnici idraulici

Pressione operativa massima alle porte A.B. X (MPA)

fino a 35,0

Back pressione massima
a Port y

DB (MPA)

fino a 31,5

Dbw.6a. (Solenoidi standard) (MPA)

AC (DC) 10.0 AC (DC) 16.0

Dbw.6b. (Solenoidi ad alta potenza) (MPA)

AC (DC) 16.0

Pressione impostato

Minimo (MPA)

Flusso dipendente (vedi curve caratteristiche)

Massimo (MPA)

5.0 massimo, 10,0, 20,0, 31,5, 35,0

Flusso massimo

DB10

DB15

DB20

DB25

DB30

Montaggio della piastra sotto piastra (L/min)

250

-

500

-

650

Collegamenti filettati (L/min)

250

500

500

500

650

Fluido a pressione

Olio minerale (per sigillo NBR) o estere fosfato (per sigillo FPM)

Intervallo di temperatura del fluido di pressione (℃)

-30 a +80

Gamma di viscosità (mm ²/s)

Da 10 a 800

Grado di contaminazione

NAS 1638 Classe 9.


Funzionalità del prodotto e applicazione della valvola di scarico della pressione DBW 10

Caratteristiche:

▶ Montaggio della piastra sottogruppo

▶ Pattern di porting a Din 24 340, Form E, ISO 6264 e Cetop - RP 121H

▶ Collegamento del tubo

▶ Inserire la connessione

▶ Tre elementi di regolazione:

. Manopola rotante

. Esagono. Vite a testa con cappuccio protettivo

. Manopola rotante bloccabile con scala

▶ Scaricamento azionario del solenoide tramite valvola a bobina direzionale integrata


Applicazione:

Le valvole di scarico della pressione DBW 10 vengono utilizzate per la limitazione e il solenoide attivo scarico della pressione di controllo.

Funzione, sezione e simboli della valvola di scarico della pressione DBW 10

Generale

Le valvole di pressione DBW sono valvole a pressione a operazione pilota.

Le valvole di scarico della pressione (DB) consistono principalmente della valvola principale (1) con il gruppo bobina principale (3) e la valvola azionaria del pilota (2) con elemento di regolazione della pressione.

Tipo di valvola di scarico della pressione DB

La pressione presente nella porta A agisce sulla bobina principale (3). Allo stesso tempo, la pressione viene applicata tramite le linee di controllo (6) e (7), che sono dotate di orifizi (4) e (5), sul lato caricato a molla della bobina principale (3) e sulla palla (8) nella valvola di controllo pilota (2). Se la pressione nella porta A supera la valvola impostata sulla molla (9), la palla (8) si apre contro la molla (9).

Il segnale per questo arriva internamente tramite le linee di controllo (10) e (6) dalla porta A. Il fluido di pressione sul lato caricato a molla della bobina principale (3) ora scorre attraverso la linea di controllo (7), il foro orifizio (11) e la sfera (8) nella camera della molla (12). Nel tipo db ... 50b/... scorre internamente tramite la linea di controllo (13) a serbatoio o nel tipo db..50/.. y..externy tramite la linea di controllo (14). A causa degli orifizi (4) e (5) si verifica una caduta di pressione nella bobina principale (3), è aperta la connessione dalla porta A alla porta B. Ora il fluido di pressione scorre dalla porta A alla porta B mantenendo la pressione operativa impostata.

La valvola di scarico della pressione può essere scaricata o passare a una diversa pressione (seconda fase di pressione) tramite la porta "x" (15).

Tipo di valvola di scarico della pressione DBW

La funzione di questa valvola è sostanzialmente uguale al tipo di valvola DB

Lo scarico sulla bobina principale (3), tuttavia, si ottiene attirando la valvola direzionale incorporata (16).


Struttura di DBW ... 50b


Simbolo di dbw ... 50b


Avviso

1. Il fluido deve essere filtrato. La finezza del filtro minimo è di 20 ㎛.

2. Il serbatoio deve essere sigillato e un filtro dell'aria deve essere installato all'ingresso dell'aria.

3. Prodotti senza sotto -piastra quando si lasciano la fabbrica, se ne hai bisogno, si prega di ordinare in particolare.

4. Le viti di fissaggio delle valvole devono essere un livello di alta intensità (classe 10.9). Selezionare e utilizzare, in base al parametro elencato nel libro di esempio.

5. La rugosità della superficie collegata alla valvola è richiesta la rugosità superficiale è 0,8.

6. La finitura superficiale del pezzo di accoppiamento è richiesta a 0,01/100 mm.
