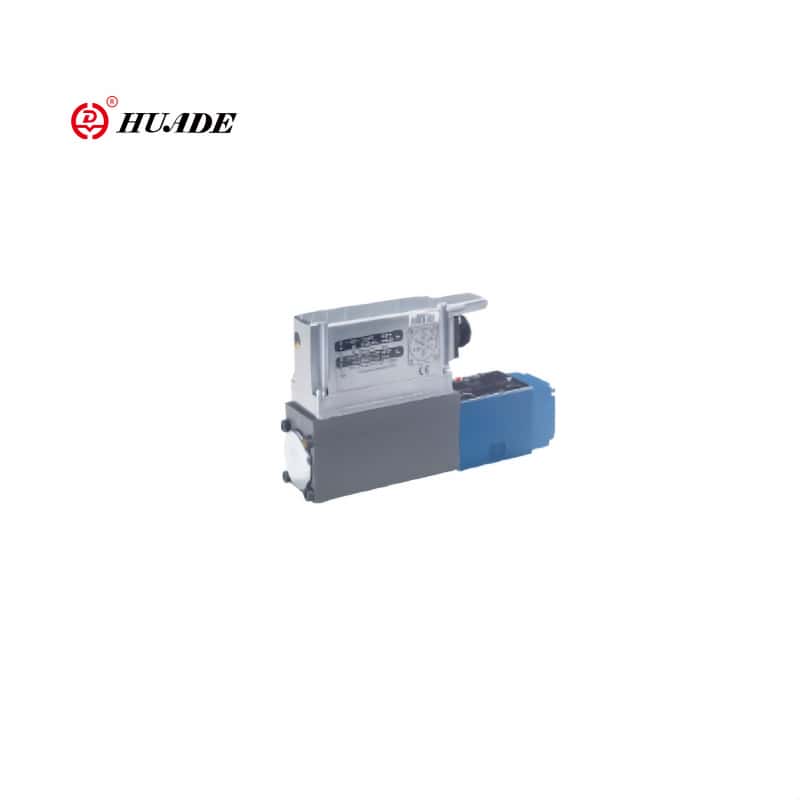

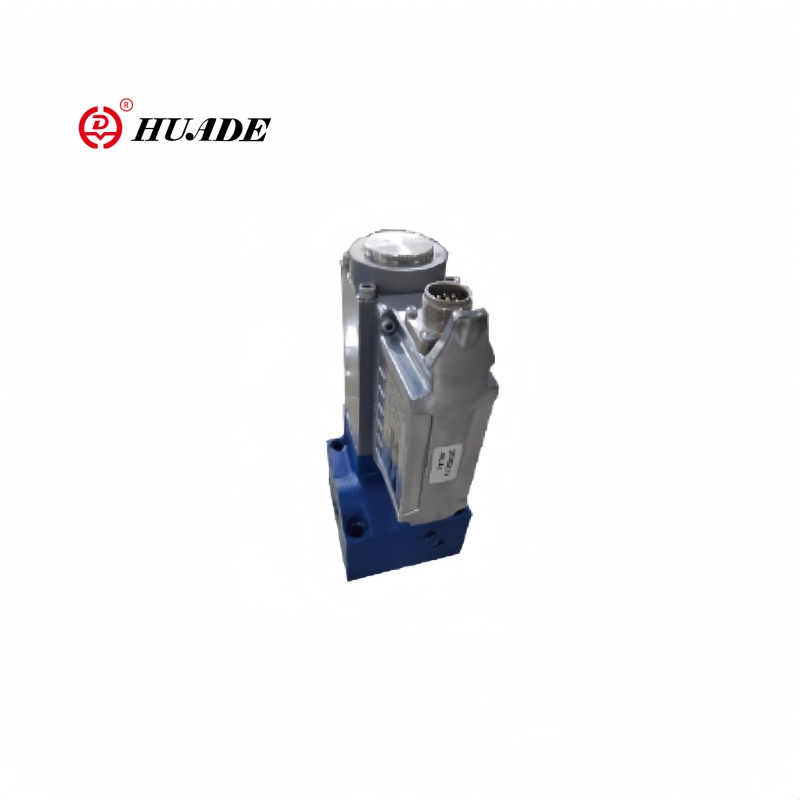

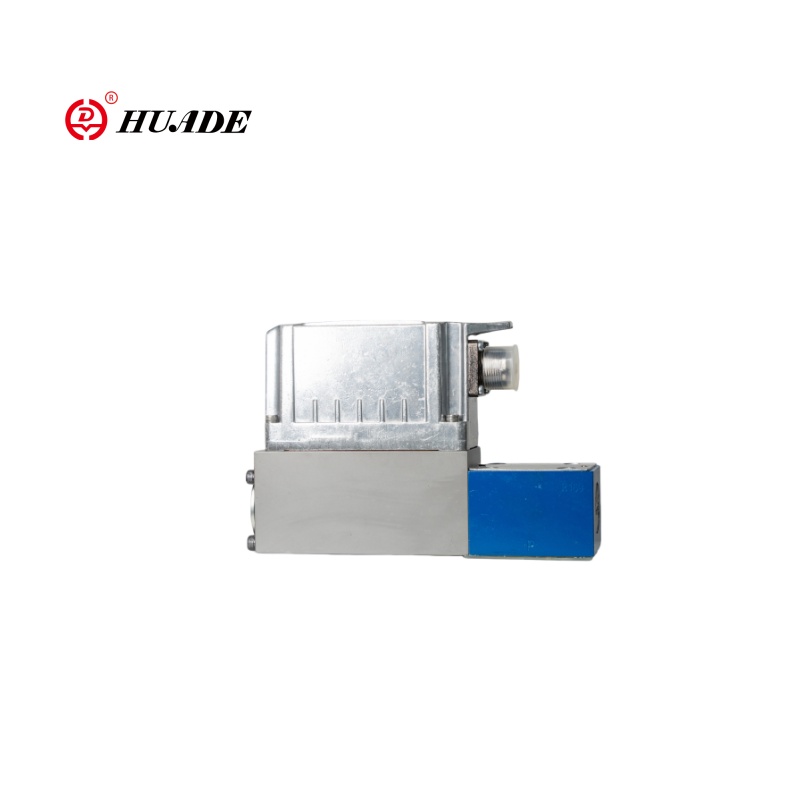

Valvola di controllo del flusso proporzionale 3freez-1x

La valvola di flusso proporzionale 3freez-1x è un componente di controllo del fluido ad alta precisione, che viene generalmente utilizzato nei sistemi di automazione industriale che richiedono una regolazione precisa del flusso o una distribuzione del rapporto di flusso. La valvola 3freez-1x è un regolatore proporzionale controllato elettronicamente (ingresso del segnale 0-10 V/4-20MA). La pressione di solito può raggiungere 315 bar, adatta per sistemi idraulici ad alta pressione. La valvola di flusso proporzionale 3freez-1x può essere integrata con i sistemi PLC e DCS e supporta Modbus e altri protocolli di comunicazione. La valvola proporzionale 3freez-1x controlla la portata attraverso la proporzione di segnali elettrici, realizza la regolazione della velocità di cottura dell'attuatore e migliora l'accuratezza della risposta del sistema.

Parametro del prodotto della valvola di controllo del flusso proporzionale 3freez-1x

Funzionalità del prodotto e applicazione della valvola di controllo del flusso proporzionale 3freez-1x

Caratteristiche

▶ Valvole di controllo del flusso controllate direttamente NG6 e NG10 con elettronica a bordo e trasduttore di posizione induttiva

▶ Con controllo della posizione, isteresi minima <1 %, vedere i dati tecnici

▶ La funzione a 3 vie è determinata dal modo in cui sono assegnate le porte idrauliche (il flusso residuo scorre attraverso la porta P, 3 ° modo)

▶ Regolabile mediante la posizione del solenoide controllata, il trasduttore di posizione e l'elettronica di bordo

▶ Per l'attacco della piastra, la configurazione del foro di montaggio NG6 a ISO4401-03-02-0-94, NG10 a ISO 4401-05-04-0-94

▶ Sottosegri secondo piastre di catalogo, RE 45053 per NG6, RE 45055 per NG10 (ordine separatamente)

▶ Connettore plug-in a Din 43563-AM6, vedere il foglio del catalogo RE 08008 (Ordina separatamente)

▶ Dati per l'elettronica di trigger a bordo

• Conformazioni con le direttive CE, EMC

In 61000-6-2: 2002-08

E e 61000-6-3: 2002-08

• ub = 24vnom dc

• Collegamento elettrico 6p+PE

• Attuazione del segnale

-Standard 0 ...+10V (A1)

• Curva della valvola calibrata in fabbrica

Applicazione:

La valvola di flusso proporzionale 3freez-1x è ampiamente utilizzata in sistemi idraulici, macchinari di costruzione, macchine per stampaggio a iniezione, macchine per il traslaborazione, controllo chimico/processo, ecc. Il modello a prova di esplosione può essere utilizzato anche nelle apparecchiature di automazione in aree pericolose come petrolio e gas naturale.

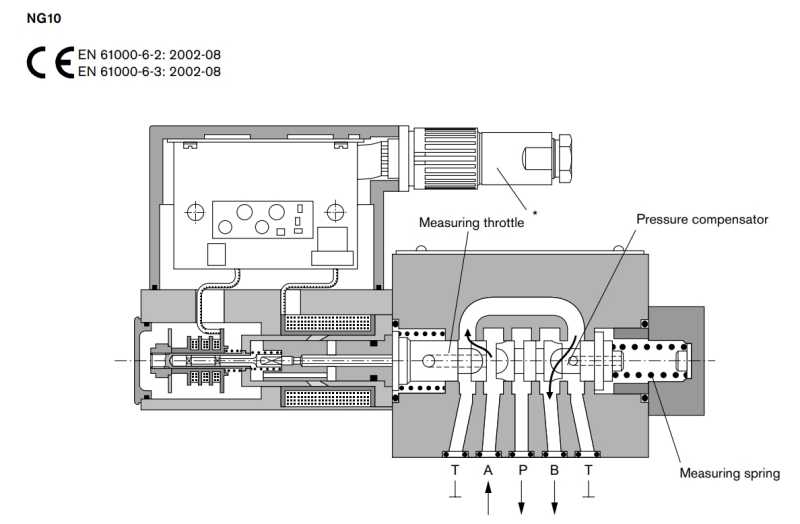

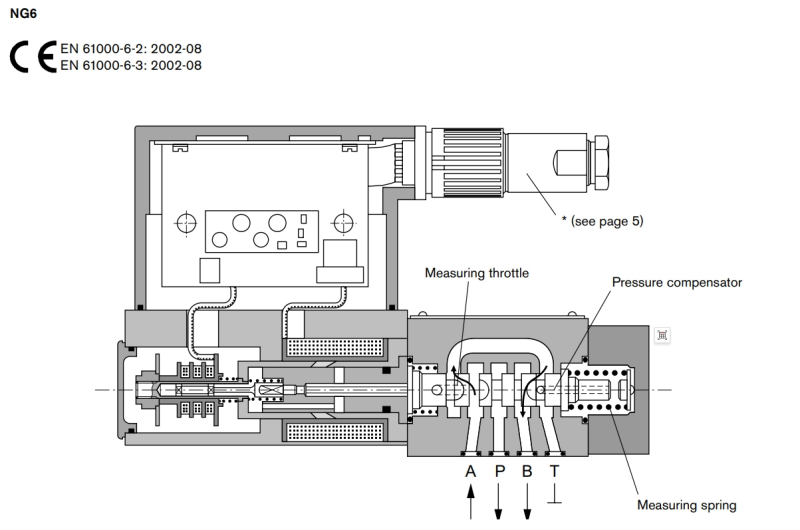

Funzione e sezione della valvola di controllo del flusso proporzionale 3freez-1x

Generalee

Le valvole di controllo del flusso proporzionale di tipo 3freez con controllo di posizione e elettronica di bordo sono disponibili nelle dimensioni nominali6 e 10. Sono attuate mediante un solenoide proporzionale con trasduttore di posizione induttiva. L'isteresi è <1 %.

L'elettronica di bordo è calibrata in fabbrica e consente tempi di risposta rapidi. Il design del corpo della valvola è tale che il flusso residuo scorre attraverso la porta P.

Principio di base

Per regolare la portata dell'olio da B, un setpoint è impostato nell'elettronica di trigger. Sulla base di questo setpoint, l'elettronica controlla la bobina del solenoide in funzione del segnale dal trasduttore di posizione. Il controllo della posizione garantisce un'istero molto basso. L'apertura della valvola è determinata dai bordi di misurazione sulla bobina e il compensatore di pressione integrato confronta la caduta di pressione per mezzo di una molla di misurazione a 8 bar. Il compensatore di pressione con la molla di misurazione regola la pressione prima del bordo di limitazione secondo la formula semplificata: "Pressione di carico più forza di misurazione della molla". In questo modo, la caduta di pressione sul bordo di misurazione viene mantenuta a un livello costante.
