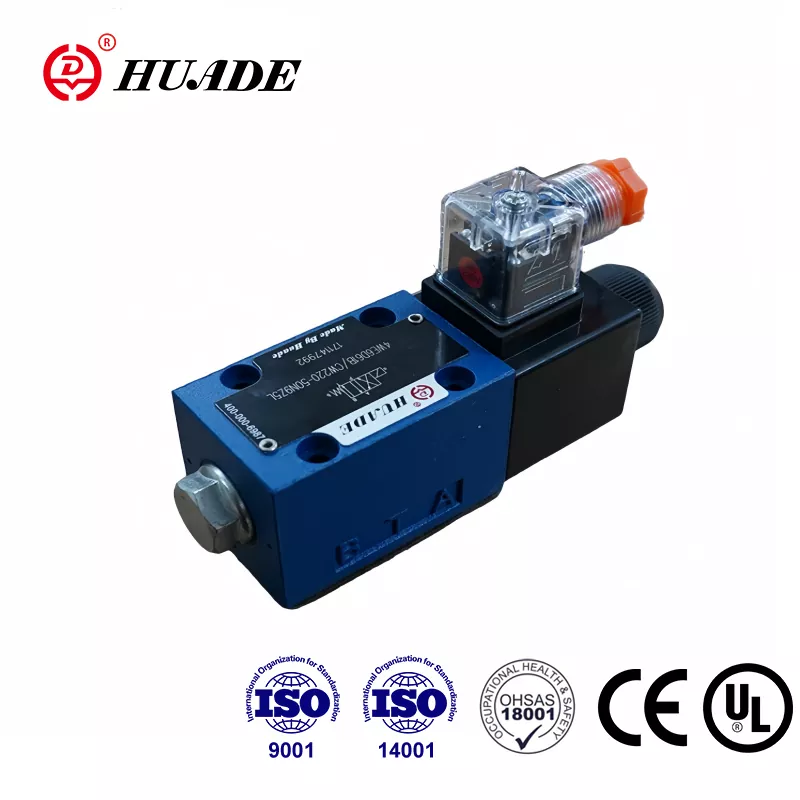

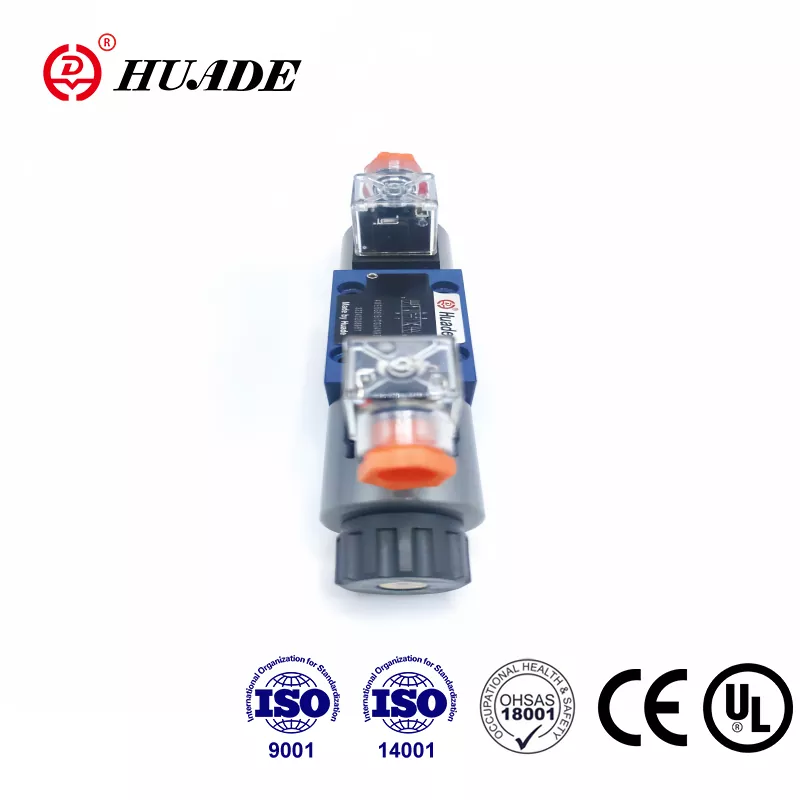

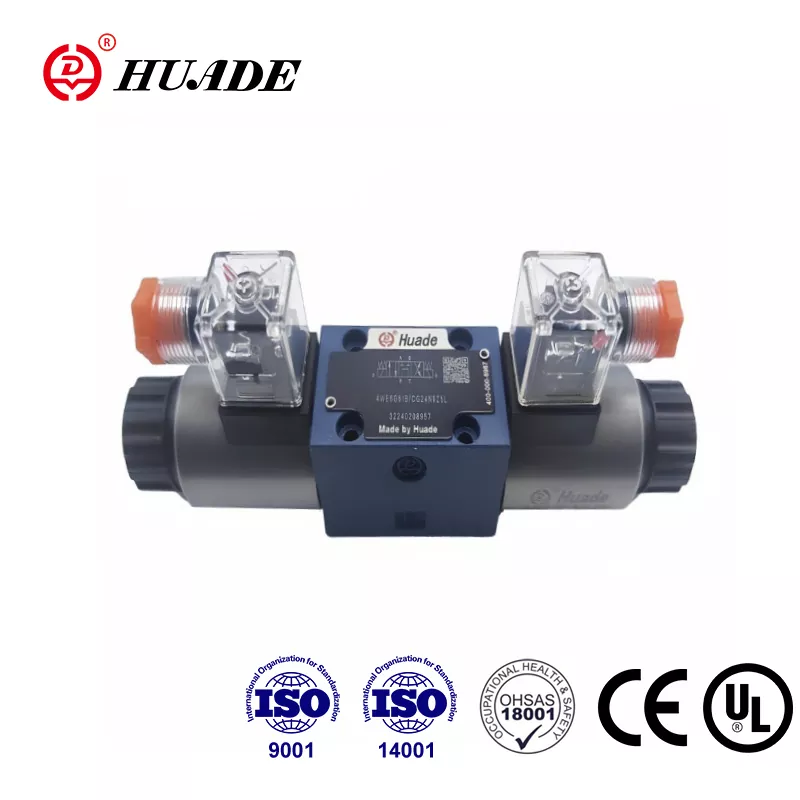

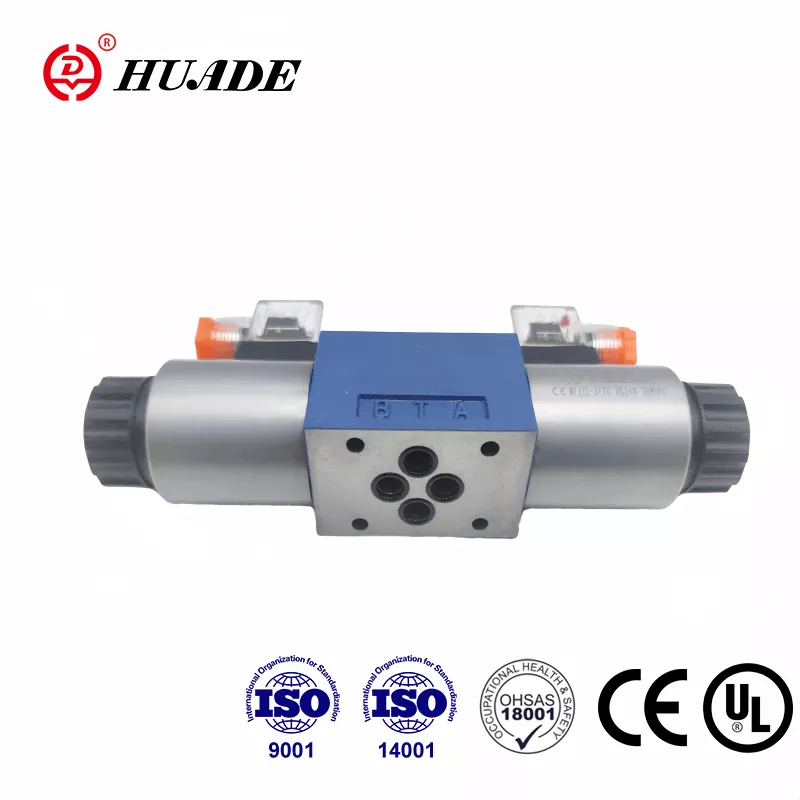

Grazie alla collaborazione a lungo termine con Rexroth dal 1979, il distributore a cursore della serie Huade® 4WE 6 è un'alternativa conveniente allo stesso modello di Rexroth. È una delle valvole direzionali più popolari e ampiamente utilizzate. Huade dispone di 750 apparecchiature avanzate importate da tutto il mondo e di un rigoroso sistema di test per garantire prestazioni superiori delle sue valvole idrauliche. Il sistema di gestione della ricerca e sviluppo e della produzione è conforme a ISO9001, ISO14001 e ISO45001. Tutte le elettrovalvole direzionali sono certificate CE. Le valvole idrauliche Huade® sono ampiamente utilizzate in macchinari per l'ingegneria e l'edilizia, metallurgia, macchine utensili, protezione ambientale, costruzione navale, aerospaziale, trasporto ferroviario, petrolio e petrolchimico, industria militare e altri campi in Cina.
|
Idraulico |
|||
|
Pressione operativa max. Porte A,B,P (Mpa) |
fino a 35,0 |
||
|
Porta T (㎫) |
21(-);16(～) |
||
|
con i simboli A e B, la porta T deve essere utilizzata come porta di scarico |
|||
|
Portata massima (L/min) |
80(-);60(～) |
||
|
Fluido in pressione |
Oli minerali o esteri fosforici |
||
|
Intervallo di viscosità (mm2/s) |
2,8~500 |
||
|
Intervallo di temperatura del fluido in pressione （℃） |
-30～+80 |
||
|
Grado di contaminazione |
Grado massimo di contaminazione consentito del fluido idraulico secondo NAS 1638 classe 9. |
||
|
Elettrico |
|||
|
Tipo di tensione |
DC |
CA 50/60 Hz |
|
|
Tensioni disponibili (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Consumo energetico (W) |
30 |
||
|
Potenza di mantenimento (VA) |
- |
50 |
|
|
Potenza di accensione (VA) |
- |
220 |
|
|
Dovere |
continuo |
||
|
Tempo di commutazione su IS0 6403 |
ATTIVO (ms) |
25-45 |
dalle 10 alle 20 |
|
SPENTO (ms) |
dalle 10 alle 25 |
15-40 |
|
|
Protezione a norma DIN |
IP65 |
||
|
Frequenza di commutazione (cicli/h) |
fino a 15000 |
fino a 7200 |
|
|
Nei collegamenti elettrici il conduttore di protezione (PE) |
|||
Caratteristiche:
▶ Versione ad alte prestazioni del distributore direzionale ad azionamento diretto tramite elettrovalvola
▶ Solenoidi CC o CA a pin bagnati con bobina rimovibile
▶ La bobina magnetica può essere ruotata di 90°
▶ Non è necessario aprire la camera a tenuta di pressione quando si cambia la bobina
▶ Collegamenti elettrici a scelta come collegamenti singoli o centrali
▶ Azionamento manuale, opzionale
▶ Schema delle connessioni secondo Din 24 340 forma A, ISO 4401 e CETOP - RP 121H
Applicazione:
Le valvole direzionali del tipo 4WE 6 D sono distributori a cursore azionati magneticamente. Controllano l'avvio, l'arresto e la direzione di un fluido.
Essenzialmente le valvole di controllo direzionale sono costituite da alloggiamento (1), uno o due solenoidi (2), il cursore di controllo (3) e una o due molle di ritorno (4). Nello stato diseccitato il distributore a cassetto (3) viene mantenuto in posizione neutra o iniziale tramite molle di ritorno (4) (ad eccezione dei cursori a impulsi). Il distributore a cassetto (3) viene azionato tramite magneti a perno bagnato (2) . La forza dei magneti (2) agisce tramite lo stantuffo (5) sul distributore a cassetto (3) e lo spinge dalla sua posizione neutra alla posizione finale richiesta. Ciò dà libero flusso da P ad A e da B a T o P a B e da A a T.
Quando il solenoide (2) è diseccitato, il cursore di comando (3) viene riportato nella sua posizione neutra per mezzo delle molle di ritorno (4).
Un comando manuale opzionale (6) consente il movimento del cursore di controllo (3) senza energizzare il solenoide.
Schema strutturale del WE 6 61B
