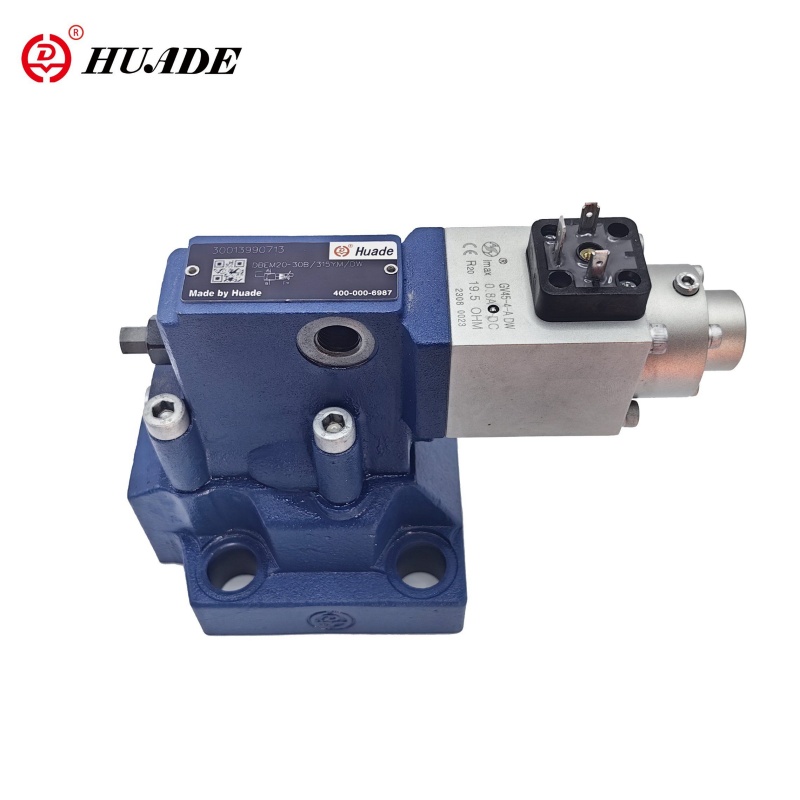

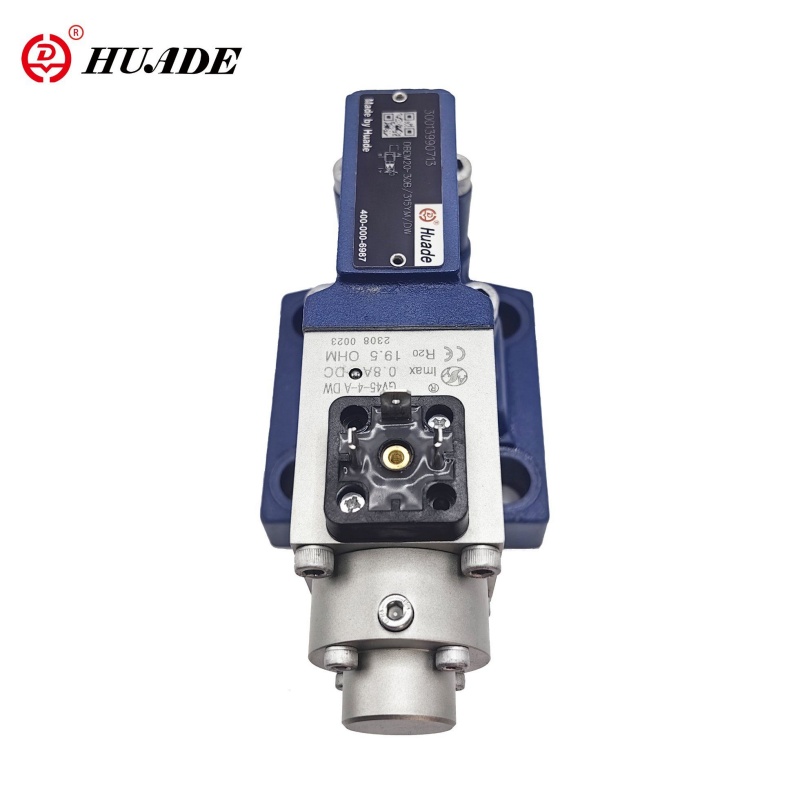

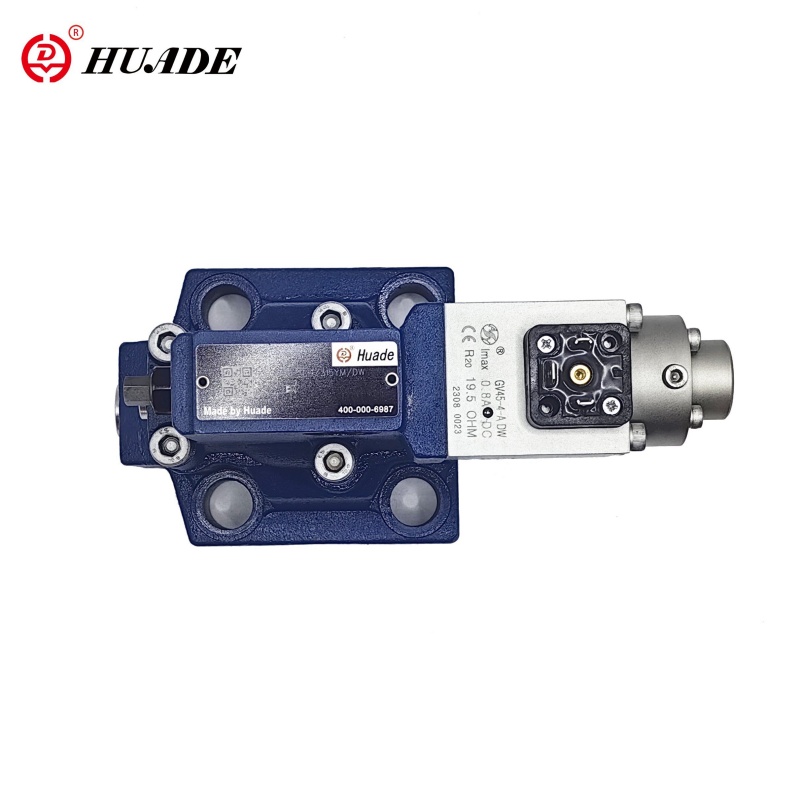

Valvola di sollievo a pressione proporzionale DBEM

Come società di distribuzione di Huade Idraulic, Huafilter fornisce Huade Brand Proportional Relief Valve DBEM. Nei suoi primi anni, Huade Hydraulic ha avuto due collaborazioni a lungo termine con Rexroth, che durano per sette anni. Successivamente, Huade Hydraulic ha introdotto la tecnologia di produzione avanzata da Rexroth, consentendo alla sua valvola proporzionale di essere completamente intercambiabile con quelle di Rexroth, ma a un prezzo inferiore.

Invia richiesta PDF Scarica

Descrizione del prodotto

La valvola di soccorso proporzionale a rilievo pilota DBEM è una valvola di soccorso a corto di pilota dotata di un componente elettronico integrato (OBE). Viene utilizzato principalmente per limitare la pressione di lavoro dei sistemi idraulici e fornire una regolazione cotta della pressione del sistema attraverso i segnali di controllo elettrico. Questa valvola proporzionale presenta caratteristiche di controllo preciso, pressione stabile e buona risposta dinamica, rendendolo ampiamente utilizzato in vari sistemi idraulici che richiedono un controllo preciso della pressione.

Parametro del prodotto della valvola di sollievo a pressione proporzionale DBEM

Dati idraulici
Max.Peranting Porte di pressione A. B e X (MPA)	31.5
Restituzione della pressione (MPA)	Porta y, separato e a zero pressione per serbatoio
Max. Pressione impostabile (MPA)	5. 10. 20. 31.5 come stadio di pressione
Min. Pressione impostabile (MPA)	Vedi curve caratteristiche
Max. Sicurezza della pressione (MPA)	Pressione impostato
	5	10	20	31.5
	1 a 6²	1 a 12²	1 a 22²	1 a 34²
Max. Flusso (L/min)	10	20	30
	200	400	600
Flusso pilota (L/min)	0,7 a 2
Linearità (%)	± 3,5
Ripetibilità (%)	<± 2
Variazione tipica (%)	<± 2 max. pressione
Isteresi (%)	Con aumento di ± 1,5 di massimo.
Tempo di cambio	Da 30 a 150
Fluido a pressione	Olio minerale (per sigillo NBR), estere fosfato (per sigillo FPM)
Intervallo di viscosità (mm2/s)	Da 2.8 a 380
Intervallo di temperatura del fluido di pressione (℃)	-20 a+70
Grado di contaminazione (μm)	≤20 (raccomandazione 10)

Dati tecnici elettrici
Amplificatore	VT-200g40 fornito con valvola insieme
Tensione di alimentazione	DC
Min.Control Current (A)	0.1
Max.Control Currenl (A)	0.8
Resistenza alla bobina （ω）	Il valore freddo a 20 ℃ è 19,5; Il valore max.wam è 28,8
Intervallo di temperatura del fluido di pressione (℃)	+50
Stato di lavoro	Continuare
Protezione delle valvole	IP65
Collegamenti elettrici	tappo

Funzionalità del prodotto e applicazione della valvola di sollievo a pressione proporzionale DBEM

Caratteristiche:

▶ Per il montaggio della piastra

▶ racchiuso nel blocco

▶ Opzionale limitazione di pressione massima aggiuntiva mediante una valvola di controllo pilota caricata a molla

▶ Valvola e controllo elettronico Forme una sorgente

Applicazione:

La valvola di rilievo proporzionale a livello pilota è ampiamente utilizzato in vari sistemi idraulici che richiedono un controllo di pressione preciso, come macchine per stampaggio a iniezione, macchine per la fase di fustigazione e presse idrauliche. In queste applicazioni, la valvola DBEM garantisce un funzionamento stabile del sistema idraulico e migliora l'efficienza della produzione.

Funzione e sezione della valvola di scarico della pressione proporzionale DBE

Queste valvole sono sostanzialmente costituite dalla valvola di controllo pilota (1) con solenoide proporzionale (2) e la valvola principale (3) con inserto a bobina principale (4).

Tipo dBE:

La regolazione della pressione dipende dal valore del comando dipendente tramite un solenoide proporzionale (2). La pressione presente nel porto A agisce sulla parte inferiore della bobina principale (4). Allo stesso tempo, questa pressione agisce sul lato caricato a molla della bobina principale (4) tramite orificie (5). La forza idraulica agisce sul poppet pilota (6). Quando la forza idraulica arriva la forza del solenoide, si aprirà il pioccatura pilota (6). A causa del fatto che l'olio pilota può ora fluire sul serbatoio attraverso la porta y, si verifica una caduta di pressione sulla bobina principale (4) che agisce sulla bobina principale e lo solleva contro la forza della molla di ritorno. La connessione da A a B è aperta e non vi è più alcun aumento della pressione

Tipo dBem:

Facoltativamente la valvola può essere fornita con una valvola di controllo pilota a molla aggiuntiva per la sicurezza della pressione massima (sicurezza a pressione ridondante)

Struttura di Valvola di sollievo a pressione proporzionale DBEM

Simbolo della valvola di scarico della pressione proporzionale DBEM
