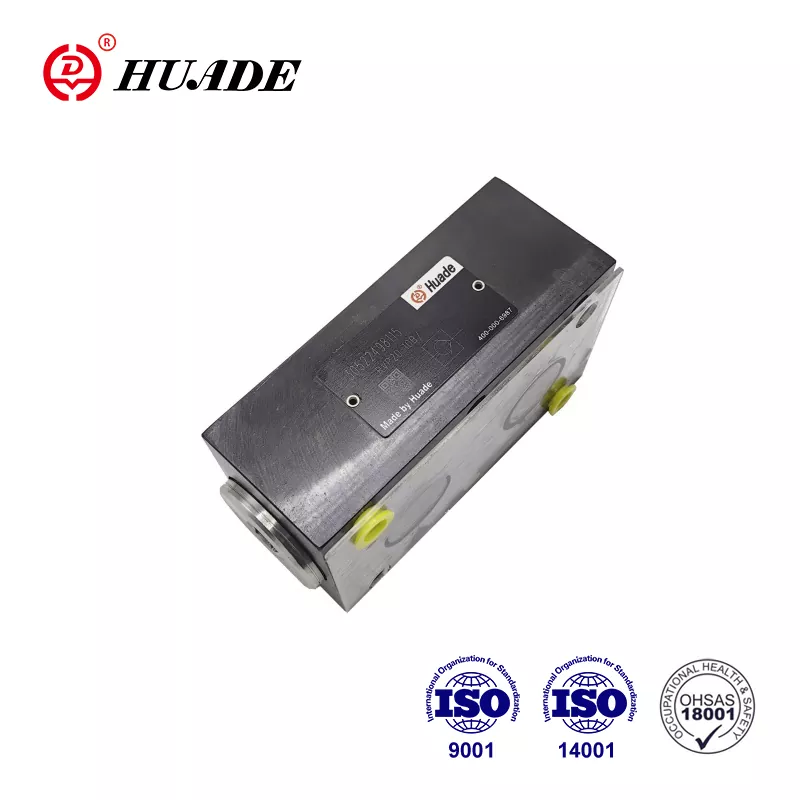

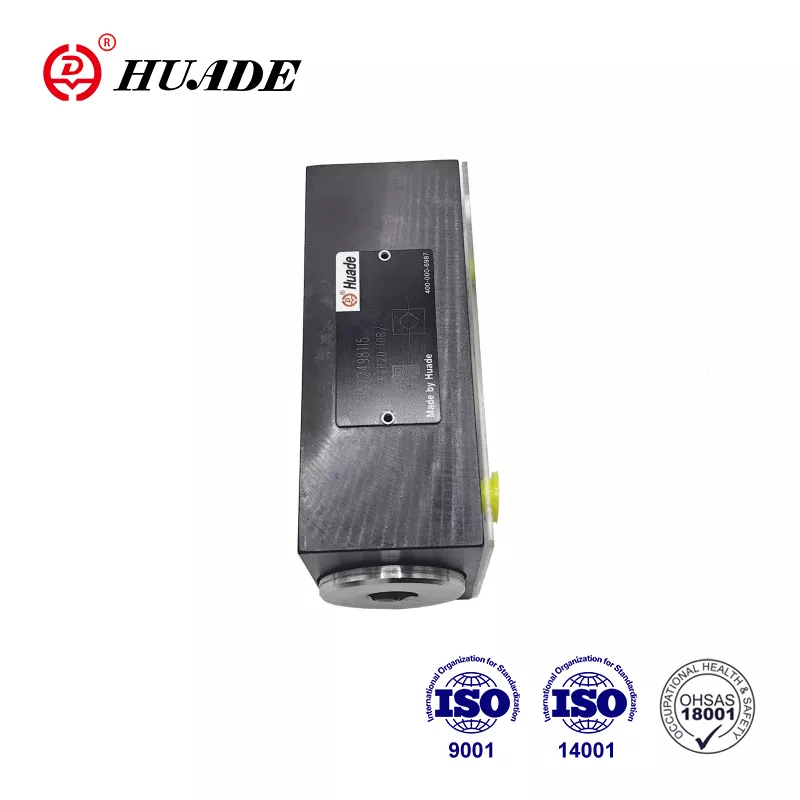

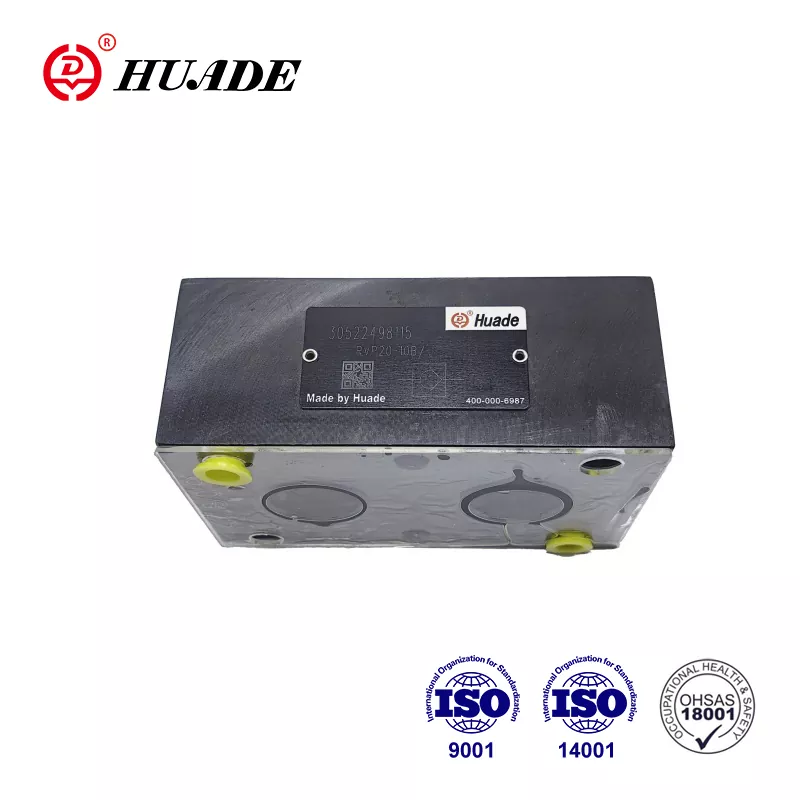

Collaborando con Rexroth per la seconda volta nel 1995, la valvola di ritegno ad alte prestazioni RVP 20 di Huade può sostituire completamente la valvola dello stesso tipo offerta da Rexroth. Il prezzo è più ragionevole. Tutte le valvole di ritegno Huade® RVP 20 hanno un anno di garanzia. La fabbrica ha superato ISO9001, ISO14001 e ISO45001. Le valvole di ritegno Huade® sono ampiamente utilizzate nei macchinari per l'ingegneria e l'edilizia, nella metallurgia, nelle macchine utensili, ecc. Questo è un vecchio marchio in Cina.
|
Dati tecnici |
|||||||||
|
Misurare |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Pressione operativa, massima (MPa) |
31.5 |
||||||||
|
Pressione di apertura (MPa) |
0.05 |
||||||||
|
Fluido in pressione |
oli minerali o esteri fosforici |
||||||||
|
Intervallo di temperatura del fluido in pressione (℃) |
-30～+80 |
||||||||
|
Intervallo di viscosità (mm2/s) |
2,8~500 |
||||||||
|
Posizione di fissaggio |
opzionale |
||||||||
Caratteristiche:
▶ Collegamento alla piastra
▶ Chiusura senza perdite in una direzione
Applicazione:
La valvola di ritegno RVP 20 viene utilizzata principalmente all'uscita della pompa come valvola di contropressione e valvola di bypass.
La valvola di ritegno tipo RVP 20 ha il compito di chiudere preferibilmente un flusso senza perdite in una direzione e di consentire il flusso libero nella direzione opposta. Lo schema della struttura è il seguente. Fondamentalmente comprende l'alloggiamento (1), l'otturatore (2), la molla di compressione (3) e la sede della molla (4). La corsa dell'otturatore (2), che è guidato sul suo diametro esterno, è limitata da un fermo meccanico. La molla di compressione incorporata (3) supporta il movimento di chiusura. Inoltre la molla di compressione (3) mantiene l'otturatore (2) in posizione chiusa anche quando non c'è flusso attraverso la valvola.
Simbolo
Diagramma della struttura
①Alloggiamento ②Funzione a fungo ③Molla ④Sedile a molla
1. Il fluido deve essere filtrato. La finezza minima del filtro è 20 ㎛.
2. The tank must be sealing up and an air filter must be installed on air entrance.
3. I prodotti senza sottopiastra quando lasciano la fabbrica, se necessari, si prega di ordinarli appositamente.
4. Le viti di fissaggio della valvola devono essere ad alta intensità (classe 10.9). Selezionarli e utilizzarli in base ai parametri elencati nel campionario.
5. La rugosità della superficie collegata alla valvola deve essere pari a 0,8.
6. La finitura superficiale del pezzo accoppiato è richiesta a 0,01/100 mm.
