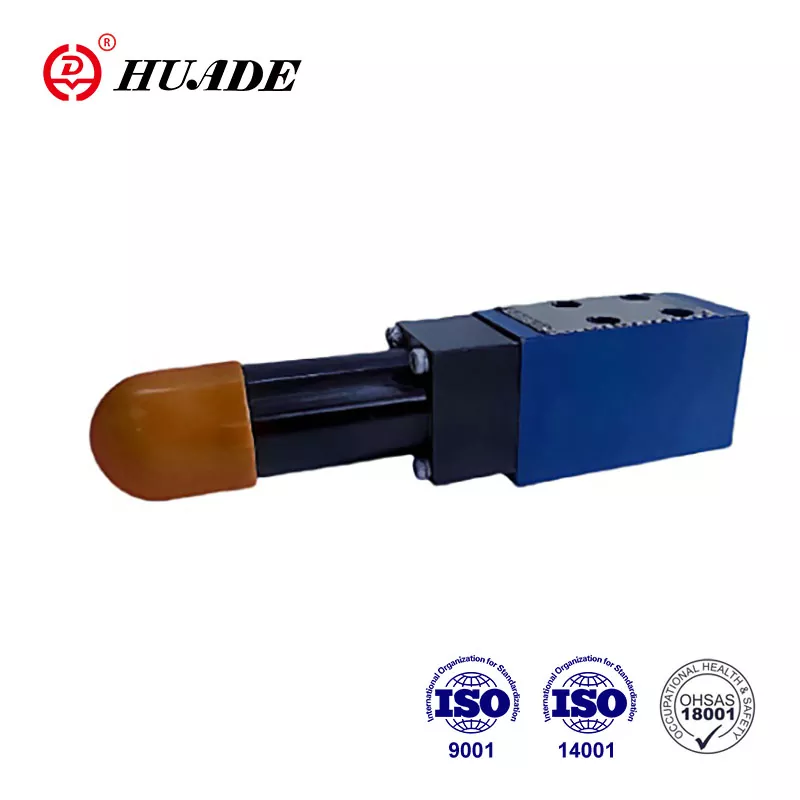

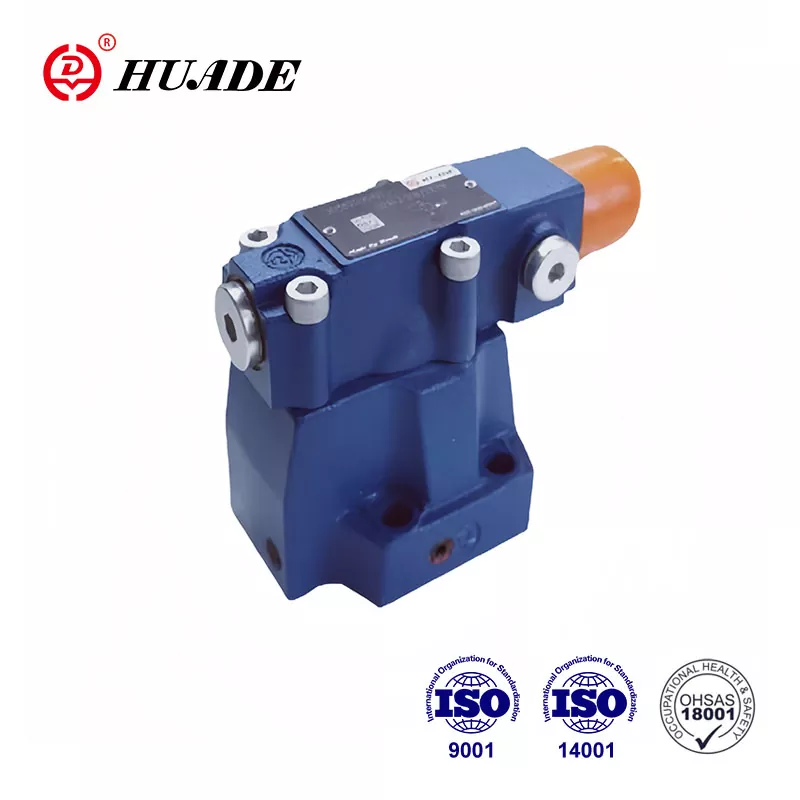

La valvola di sequenza della pressione DZ 5 DP viene utilizzata per dirigere l'olio verso un secondo sistema ad una pressione impostata.
Grazie all'introduzione della tecnologia avanzata di Rexroth, le valvole idrauliche Huade® sono compatibili con Rexroth in termini di prestazioni e qualità. Il prezzo è più ragionevole. La fabbrica dispone di apparecchiature di produzione avanzate e di rigorosi sistemi di test provenienti da tutto il mondo per garantire prestazioni superiori dei prodotti.
|
Dati tecnici |
|
|
Pressione di ingresso, attacco P, B (X） (MPa) |
fino a 210; senza valvola di non ritorno fino a 31,5 |
|
Pressione di uscita, attacco A (MPa) |
al 31.5 |
|
Contropressione, porta T (MPa) |
a 6.0 |
|
Flusso massimo consentito (l/min) |
a 30 |
|
Fluidi |
Olio minerale (per guarnizioni NBR) o estere fosforico (per guarnizioni FPM) |
|
Intervallo di viscosità (mm²/s) |
10~800 |
|
Intervallo di temperatura del fluido (℃) |
-30 fino a +80 |
|
Pulizia del fluido (um) |
Pulizia del fluido Grado massimo consentito di contaminazione del fluido secondo NAS 1638 Classe 9 |
Caratteristiche:
▶ Per il montaggio su piastra
▶ Montaggio su flangia frontale
▶ 5 campi di pressione
▶ 4 diversi elementi di impostazione
. Manopola rotante
. Manicotto con esagono e cappuccio protettivo
. Manopola girevole bloccabile con scala
. Manopola rotante con scala
▶ Valvola di non ritorno opzionale
▶ Schema di montaggio secondo DIN 24 340, forma C per piastre base
Applicazione:
Questa valvola di sequenza della pressione DZ 5 DP può essere ampiamente utilizzata nei sistemi idraulici di macchinari di sollevamento e trasporto, macchine edili, veicoli industriali, macchine utensili, navi, metallurgia e altre attrezzature.
1. Sezione e simbolo della valvola di sequenza pressione DZ 5 DP
Le valvole tipo DZ 5 DP sono valvole di sequenza ad azionamento diretto. Le valvole di questo tipo sono costituite essenzialmente dal corpo (1), dal distributore a cassetto (2), dalle molle (3) e dall'elemento di regolazione della pressione (4) e, se necessario, anche dalla valvola di non ritorno (5).
La pressione alla quale la valvola fa passare l'olio viene impostata sull'elemento di regolazione della pressione (4). Le molle (3) mantengono il pistone di comando (2) nella posizione iniziale e la valvola rimane chiusa. La pressione nell'attacco P passa attraverso il foro (6) e il getto (7) nella zona di funzionamento della bobina all'estremità opposta alle molle di comando (3).
Quando la pressione nella porta P raggiunge il valore impostato, il cursore si muove contro la molla per collegare la porta P alla porta A.
Il segnale a tal fine passa internamente attraverso la foratura (6) dalla porta P.
L'olio ora passa al sistema collegato alla porta A, ma la pressione nella porta P non diminuisce.
L'olio pilota può anche essere alimentato esternamente tramite l'attacco B(X).
A seconda dell'applicazione della valvola, il ritorno dell'olio di pilotaggio può avvenire esternamente tramite l'attacco T(Y) o internamente.
Per consentire il libero flusso di ritorno dell'olio dalla porta A alla porta P, se necessario è possibile includere una valvola di non ritorno (5).
struttura di DZ5DP-3-10B
Simboli di DZ 5 DP-10B
