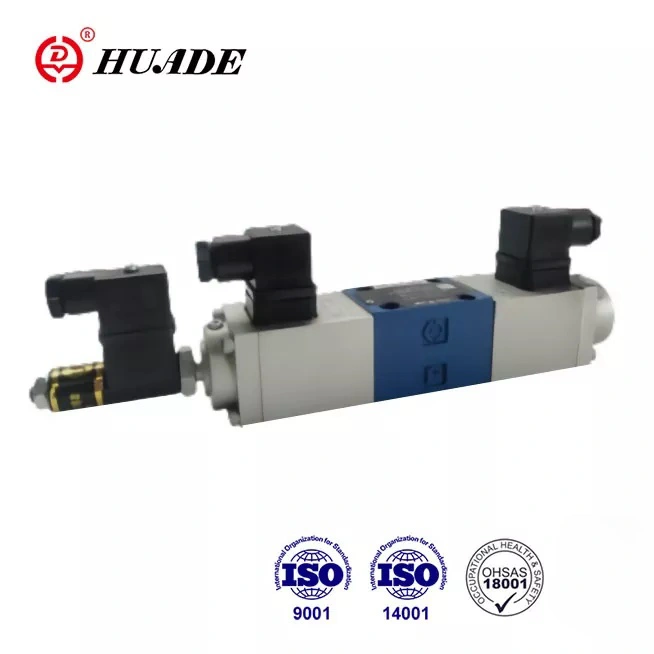

Valvola direzionale proporzionale 4WRE

In qualità di agente autorizzato di Huade Hydraulics, forniamo principalmente la valvola direzionale proporzionale al marchio Huade 4WRE. È più durevole rispetto ad altri prodotti simili in questa linea a causa dell'introduzione di tecnologie avanzate da Rexroth dal 1979. Le valvole proporzionali Huade® 4WRE hanno prestazioni stabili e basso prezzo. Huade Hydraulic ha una buona reputazione nell'industria idraulica cinese.

Invia richiesta PDF Scarica

Descrizione del prodotto

La valvola proporzionale di tipo 4WRE adotta il montaggio sotto piastra, Spring Center. Buona capacità di flusso, alta pressione e eccellente precisione di ripetizione, comodo per l'uso. Può sostituire la serie 4WRE 1x offerta da Rexroth grazie a due cooperazione a lungo termine con Rexroth. Le prestazioni della valvola proporzionale 4WRE possono eguagliare quella dei marchi internazionali di primo livello. È un'alternativa buona e conveniente.

Parametro del prodotto della valvola direzionale proporzionale 4WRE

Dati idraulici
Misurare		6	10
Pressione operativa (MPA)	Porta A, B, P	31.5	31.5
	Port T.	16	16
Flusso (L/min)		65	260
Grado di contaminazione (㎛)		≤ 20 (raccomanda ≤10)
Isteresi (%)		<1	<1
Ripetibilità (%)		<1	<1
Sensibilità di risposta (%)		≤ 0,5 di segnale nominale	≤ 0,5 di segnale nominale
Risposta in frequenza (-3db) (HZ)		6	4
Fluido idraulico		Olio minerale (per sigillo NBR), estere fosfato (per sigillo FPM)
Gamma di viscosità (mm ²/s)		Da 2.8 a 380
Intervallo di temperatura del fluido di pressione (℃)		-20 a+70
Posizione di montaggio		Opzionale
Peso (kg)	Valvola con 1 solenoide	1.91	5.65
	Valvola con 2 solenoide	2.66	7.65

Dati elettrici
Tipo di tensione		Tensione diretta 24V o 12V
Max. corrente per solenoide (a)		1.5	1.5
Bobina Resistenza (ω)	Valore freddo a 20 ℃	5.4	10
	Valore max	8.1	15
Temperatura dell'ambiente ℃		fino a+50
Dovere		Continuo
Temperatura della bobina ℃		fino a +150
Isolamento della valvola		IP65
Amplificatore associato (raddrizzatore a 24 V del tipo di ponte)	con 2 tempi di rampa	VT-5001S20 (per 2 posizioni)	VT-5002S20 (per 2 posizioni)
	con 1 tempo di rampa	VT5005S10 (per 3 posizioni)	VT 5006S10 (per 3 posizioni)
Trasduttore posizionale induttivo
Sistema di misurazione elettrica		Lvdt
Scatta di controllo (mm)		± 4,5 lineare
Tolleranza di linearità (%)		1
Resistenza alla bobina (ω)	ⅠR20	56
	ⅡR20	56
	ⅢR20	112
Induttanza (MH)		6 a 8
Frequenza dell'oscillatore (KHz)		2.5
Isolamento della valvola		IP65

Funzionalità del prodotto e applicazione della valvola direzionale proporzionale 4WRE

Caratteristiche:

▶ Valvola per controllare sia la direzione che il flusso di un fluido idraulico

▶ Per il montaggio della piastra

▶ Feedback di posizione elettrica

▶ Spool di controllo centrato a molla

▶ Dropmi a bassa pressione attraverso i terreni di controllo

▶ Sia la valvola che il controllo elettronico di un fornitore

▶ Pattern di montaggio a Din 24 340 Form A, ISO4401 e CETOP - RP121H

Applicazione:

La valvola direzionale 4WRE è adatta a un circuito vicino e ampiamente utilizzata in macchina, industria della luce, metallurgia, miniera, volo spaziale e altro campo.

Sezione e simbolo della valvola direzionale proporzionale 4WRE

Le valvole direzionali di tipo 4WRE sono gestite dirette mediante solenoidi proporzionali e vengono utilizzate per controllare la direzione e il volume di un flusso.

Sono costituiti fondamentalmente di alloggi (1), spool di controllo (4), due molle di ritorno (5), due solenoidi proporzionali (2) e un trasduttore posizionale (3).

Tipo 4Wre6 ... 10B ... e 4WRE10 ... 10B ... (3 posizioni)

Se il solenoide "A" (2) è eccitato, la bobina viene spostata a destra, il viaggio è proporzionale al segnale di ingresso elettrico. La bobina di controllo (4) fa sì che le scanalature a forma di V si aprano progressivamente al flusso. La posizione della bobina di controllo (4) è monitorata dal trasduttore posizionale (3). Nel controllo elettronico la posizione effettiva della bobina di controllo viene confrontata con il valore pre-set. Qui abbiamo un circuito di controllo di posizione che riconosce le differenze esistenti

tra il valore pre-set (valore del comando) e il valore di feedback (valore effettivo) e corretto da segnali appropriati sui solenoidi pertinenti. Una volta che il solenoide "A" (2) viene de-energizzato, la bobina di controllo viene restituita alla sua posizione centrale dalle molle di ritorno (5).

Struttura della valvola direzionale proporzionale 4WRE6 ... e 4WRE10 ...

Type4Wre..A ... 10b/... (2-PositionValve)

Il principio di questo tipo di valvola è uguale a 4WRE ... 10b/ .. Tuttavia, questo tipo valvola ha un solo sensore e un solenoide.

Struttura della valvola direzionale proporzionale 4WRE6 ... A ... 10B e 4WRE10 ... A ... 10b

Simbolo della valvola direzionale proporzionale 4WRE
