Cos'è una valvola proporzionale?

2024-09-25

Guida alla valvola proporzionale

Ti sei mai chiesto come le macchine moderne possano controllare i fluidi così precisamente? Che si tratti di un ventilatore medico che fornisce la quantità esatta di ossigeno a un paziente o un braccio robotico che si muove con incredibile precisione, il segreto si trova spesso in qualcosa chiamato avalvola proporzionale.

Riconoscendo che i diversi lettori hanno esigenze di informazione molto diverse, questa guida completa si avvicina alle valvole proporzionali da quattro distinte prospettive professionali. Che tu sia un curioso principiante che cerca di comprendere le basi, un ingegnere in cerca di specifiche tecniche, un professionista degli appalti che valuta i fornitori o un osservatore del settore che monitora le ultime tendenze, abbiamo adattato i nostri contenuti appositamente per il tuo ruolo e requisiti.

Cos'è una valvola proporzionale?

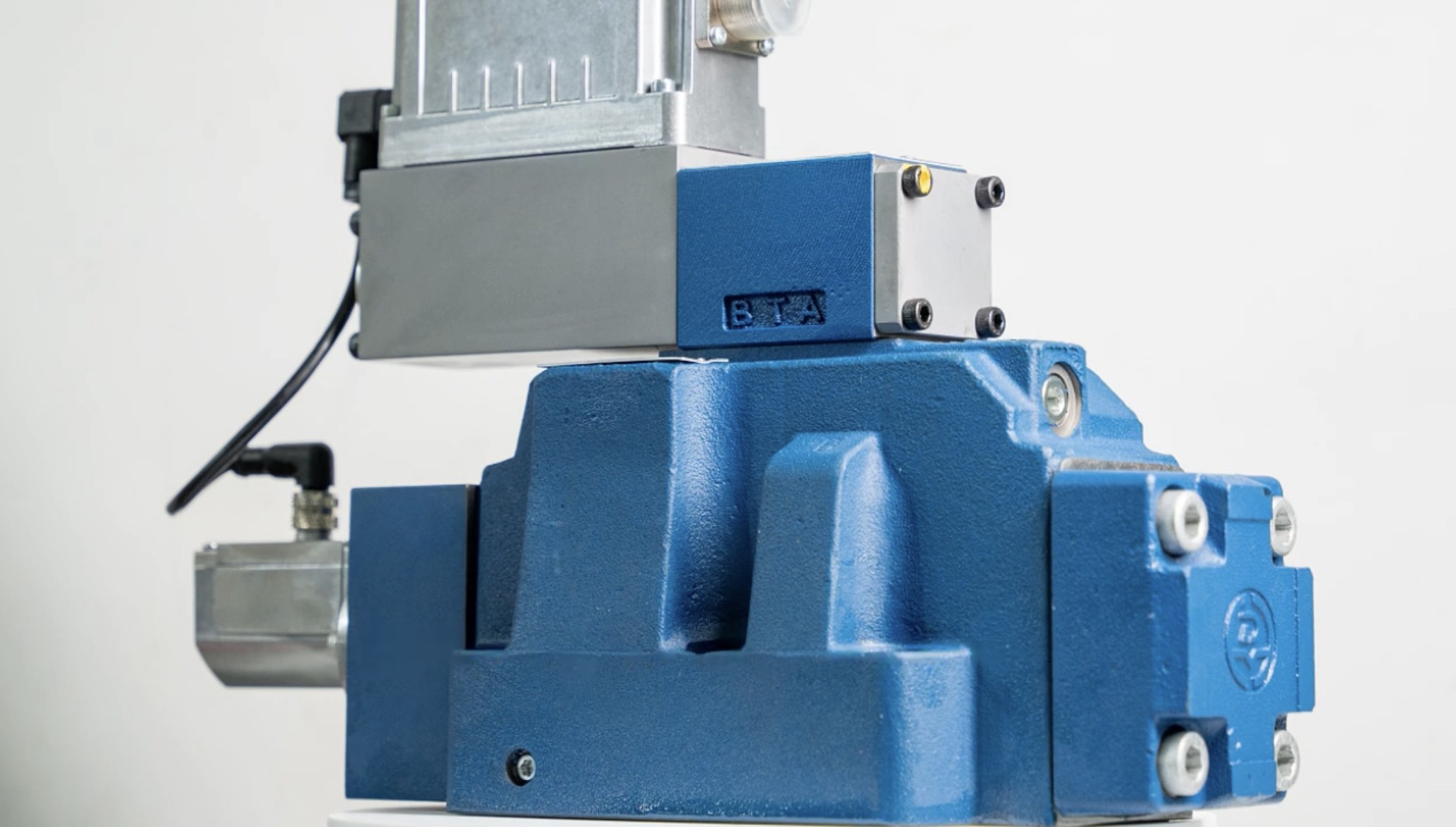

A valvola proporzionaleè un dispositivo intelligente che controlla il flusso, la pressione o la direzione dei fluidi (liquidi o gas) con incredibile precisione. Pensalo come un rubinetto sofisticato che può aprire e vicino a qualsiasi posizione tra completamente avanti e pieno.

A differenza delle normali valvole di ondaggio che funzionano come interruttori della luce (acceso o spento), le valvole proporzionali funzionano più come interruttori dimmer. Possono adattarsi a qualsiasi livello tra lo 0% e il 100% in base al segnale elettrico che ricevono.

Perché le valvole proporzionali sono importanti?

Immagina di provare a riempire un bicchiere d'acqua con un tubo di fuoco che ha solo due impostazioni: completamente spento o esplosione. Ecco come sarebbe provare a fare un lavoro preciso solo con valvole on/off. Le valvole proporzionali ci danno il controllo di cui abbiamo bisogno:

Attrezzatura medica che necessita di un dosaggio esatto
Macchine di produzione che richiedono movimenti fluidi
Sistemi aerospaziali dove precisione significa sicurezza
Qualsiasi applicazione in cui "abbastanza vicino" non è abbastanza buona

Valvole proporzionali contro valvole on/off normali

Confrontiamo questi due tipi di valvole fianco a fianco:

Caratteristica	Valvola proporzionale	Valvola on/off
Controllare	Variabile (0-100%)	Binario (0% o 100%)
Precisione	Molto alto (± 1-5%)	Limitato (± 10-20%)
Tipo di segnale	Analogico (0-10 V, 4-20MA)	Digitale (on/off)
Risposta	Liscio e graduale	Veloce ma brusco
Costo	Più alto	Inferiore
Meglio per	Applicazioni di precisione	Compiti on/off semplici

Pensala in questo modo:Se hai bisogno di parcheggiare un'auto in uno spazio ristretto, vorresti un controllo proporzionale (delicata accelerazione e frenata). Ma se devi solo avviare o fermare il motore, un interruttore on/off funziona perfettamente.

Come funzionano le valvole proporzionali?

La magia avviene attraverso una combinazione di parti elettriche e meccaniche che lavorano insieme:

Il processo di base

Ingresso del segnale: Un controller invia un segnale elettrico (come 0-10 volt)
Forza elettromagnetica: Questo segnale crea una forza magnetica in una bobina (solenoide)
Movimento fisico: La forza magnetica muove una parte chiamata "bobina" o "stantuffo"
Controllarelo del flusso: Mentre la bobina si muove, cambia quanto fluido può fluire
Feedback: I sensori controllano la posizione e inviano feedback per mantenere tutto accurato

Componenti chiave

Ecco le parti principali e quello che fanno:

Componente	Lavoro	Come aiuta
Alimentazione elettrica	Fornisce elettricità (di solito 24 V)	Alimenta l'intero sistema
Controllareler/PLC	Invia segnali di comando	Dice alla valvola cosa fare
Amplificatore	Converte i segnali nella giusta forza	Si assicura che il solenoide ottenga la giusta potenza
Solenoide	Crea forza magnetica	Muove la bobina
Bobina/stantuffo	Controllarela il percorso fluido	In realtà regola il flusso
Sensore di feedback	Monitora la posizione	Garantisce l'accuratezza

Funzionalità intelligenti

Le valvole proporzionali moderne spesso includono:

Controllarelo PWM: Usa impulsi on/off rapidi per creare movimenti fluidi e ridurre l'attrito
Feedback a circuito chiuso: Controlla e si aggiusta costantemente per mantenere l'accuratezza
Integrazione digitale: Può connettersi alle reti di computer per il telecomando

Tipi di valvole proporzionali

Le valvole proporzionali sono disponibili in varietà diverse per lavori diversi:

Per funzione

Valvole di controllo della pressione: Mantieni la pressione a livelli esatti (come nei freni idraulici)
Valvole di controllo del flusso: Regolare la quantità di flussi fluidi al minuto
Valvole di controllo della direzione: Controlla in che modo il fluido va (avanti/indietro/fermata)

By Design

Ad azione diretta: Design semplice in cui il solenoide muove direttamente la bobina
Aperto pilota: Utilizza una piccola valvola per controllare una valvola più grande (per sistemi ad alta pressione)

Mediante elettronica

Elettronica di bordo (OBE): Ha un cervello di computer incorporato
Amplificatore esterno: Utilizza una casella di controllo separata

Dove vengono utilizzate le valvole proporzionali?

Questi dispositivi versatili si presentano in molti settori:

Applicazioni mediche

Ventilatori: Fornire quantità precise di ossigeno ai pazienti
Macchine per dialisi: Flusso di fluido di controllo per il trattamento renale
Attrezzatura di laboratorio: Misura quantità esatte di sostanze chimiche

Automazione industriale

Braccia robot: Abilita movimenti lisci e precisi
Linee di montaggio: Velocità e posizionamento del trasportatore di controllo
Macchine utensili: Regolare il fluido di taglio e la pressione di serraggio

Automotive e aerospaziale

Sistemi di frenatura: Fornire una fermata liscia e controllata
Controllareli di volo: Abilita manovra di aeromobili precise
Sistemi di alimentazione: Gestisci la consegna del carburante ai motori

Altre industrie

Cibo e bevande: Riempi le bottiglie con importi esatti
Sistemi HVAC: Temperatura di controllo e flusso d'aria
Elaborazione chimica: Gestire materiali pericolosi in modo sicuro

Vantaggi delle valvole proporzionali

Incredibile precisione

Può controllare il flusso entro una precisione dell'1-5%

Funzionamento regolare

Nessun martelletto improvviso o picchi di pressione

Efficienza energetica

Usa solo il potere necessario

Di lunga durata

Può funzionare per milioni di cicli

Integrazione intelligente

Si collega facilmente ai sistemi informatici

Caratteristiche di sicurezza

I campioni incorporati prevengono gli incidenti

Numeri di prestazione che contano

Specifiche	Gamma tipica	Cosa significa
Tempo di risposta	10-50 millisecondi	Quanto velocemente reagisce
Precisione	± 1% a ± 5%	Quanto è preciso
Intervallo di pressione	0-350 bar	Massima pressione che può gestire
Intervallo di temperatura	-20 ° C a +80 ° C.	Limiti di temperatura operativa
Durata	100 milioni di cicli	Quanto tempo dura

Sfide e considerazioni

Cosa fare attenzione

Costoo più elevato: Più costoso delle valvole on/off semplici
Complessità: Ha bisogno di tecnici qualificati per l'installazione
Manutenzione: Richiede fluidi puliti e calibrazione regolare
Sensibilità ambientale: Può essere influenzato dalla temperatura e dalla contaminazione

Suggerimenti di manutenzione

Per far funzionare bene le valvole proporzionali:

Mantieni puliti i fluidi (utilizzare filtri adeguati)
Controllarelare la calibrazione regolarmente
Mantenere la temperatura operativa adeguata
Usa la giusta viscosità del fluido (spessore)

Come scegliere la giusta valvola proporzionale

Domande chiave da porre

Che tipo di fluido?(olio, aria, acqua, sostanze chimiche)
Quanto flusso hai bisogno?(misurato in galloni o litri al minuto)
Quale pressione?(quanta forza ha bisogno il sistema)
Quanto preciso?(quale livello di precisione hai bisogno)
Quale ambiente?(temperatura, pulizia, aree pericolose)

Elenco di controllo della selezione

Abbina il tipo di segnale di controllo (tensione o corrente)
Scegli la dimensione giusta per i requisiti di flusso
Considera le esigenze del tempo di risposta
Controllarelare le valutazioni ambientali
Pianificare l'accesso alla manutenzione
Budget per controller e accessori

Tendenze future

Il mondo delle valvole proporzionali continua a evolversi:

Cosa succede dopo

1. Controlli più intelligenti

Valvole alimentate dall'IA che imparano e si adattano

2. Taglie più piccole

Più design compatti per spazi ristretti

3. Migliore connettività

Comunicazione digitale migliorata

4. Risparmio energetico

Operazione ancora più efficiente

5. Manutenzione predittiva

Valvole che ti dicono quando hanno bisogno di servizio

Controllarelo digitale vs. analogico

Il vantaggio moderno

Vantaggi di controllo digitale:

Setup basato su software (nessuna regolamentazione manuale)
Monitoraggio e controllo remoti
Migliore immunità al rumore
Risparmio energetico (non sono necessarie porte di sanguinamento)
Facili modifiche ai parametri

Analogo tradizionale:

Tecnologia semplice e comprovata
Costoo iniziale inferiore
Facile da risolvere
Nessuna complessità del software

Esempi del mondo reale

Ventilatore medico

Un paziente Covid-19 ha bisogno di un rilascio preciso di ossigeno. La valvola proporzionale riceve segnali dai sensori che monitorano la respirazione del paziente e regola il flusso di ossigeno in tempo reale, potenzialmente salvando la vita.

Catena di montaggio robotica

Un produttore di automobili utilizza armi robotici con valvole proporzionali per installare parabrezza. Le valvole controllano le pneumatiche che devono trattenere il vetro saldamente ma delicatamente - troppo sciolto e scende, troppo stretto e si rompe.

Applicazione aerospaziale

Il sistema di controllo del volo di un aeromobile utilizza valvole proporzionali per spostare le superfici di controllo. L'ingresso pilota viene tradotto in movimenti di valvola precisi che regolano il flusso d'aria sulle ali e sulle superfici di controllo, consentendo un volo regolare.

Problemi e soluzioni comuni

Problema: Valve non risponde

Possibili cause:

Problemi di alimentazione
Problemi di cablaggio del segnale
Fluido contaminato

Soluzioni:

Controllarelare i collegamenti elettrici
Verifica la tensione di alimentazione
Pulire o sostituire i filtri

Problema: scarsa precisione

Possibili cause:

Drift di calibrazione
Parti interne usurate
Effetti della temperatura

Soluzioni:

Ricalibrare il sistema
Sostituisci i componenti usurati
Aggiungere la compensazione della temperatura

Considerazioni sui costi

Investimento iniziale contro valore a lungo termine

Mentre le valvole proporzionali costano più in anticipo, spesso forniscono un valore migliore attraverso:

Riduzione dei costi di manutenzione
Risparmio energetico
Qualità del prodotto migliorata
Meno tempi di inattività
Vita di servizio più lunga

Fattori del ROI

Requisiti di precisione dell'applicazione
Costoi energetici nella tua zona
Costoi di manutenzione del lavoro
Miglioramenti della qualità della produzione
Esigenze di affidabilità del sistema

Best practice di installazione

Fare e non farlo

Fare:

Utilizzare le procedure di installazione pulite
Proteggi i collegamenti elettrici dall'umidità
Installare la filtrazione corretta
Consenti l'espansione termica
Accesso alla manutenzione del piano

Non:

Salta il processo di lavaggio del sistema
Ignora i requisiti di pulizia dei fluidi
Dimentica l'interferenza elettromagnetica
Sottovalutare l'alimentazione
Affrettare il processo di calibrazione

Conclusione: perché le valvole proporzionali contano

Le valvole proporzionali rappresentano una tecnologia cruciale che colma il divario tra controllo on/off semplice e una gestione fluida complessa e precisa. Consentono il funzionamento regolare e accurato di innumerevoli sistemi su cui facciamo affidamento ogni giorno - dalle attrezzature mediche che ci mantengono sani ai sistemi di produzione che producono le merci che utilizziamo.

Man mano che la tecnologia continua ad avanzare, le valvole proporzionali stanno diventando più intelligenti, più efficienti e più integrate con i sistemi di controllo digitale. Per ingegneri, tecnici e decisori che lavorano con sistemi di alimentazione fluida, la comprensione di questi dispositivi è essenziale per creare sistemi che non sono solo funzionali, ma ottimizzati per prestazioni, efficienza e affidabilità.

Sia che tu stia progettando un nuovo sistema, aggiornando uno esistente o semplicemente cercando di capire come le macchine moderne ottengano una precisione così impressionante, le valvole proporzionali stanno probabilmente svolgendo un ruolo chiave dietro le quinte. La loro capacità di fornire un controllo regolare, accurato e affidabile li rende indispensabili nel nostro mondo sempre più automatizzato.

La prossima volta che vedi un robot che si muove con grazia fluida, un paziente che riceve cure mediche controllate con precisione o un aereo che vola senza intoppi attraverso la turbolenza, ricorda che le valvole proporzionali potrebbero essere solo gli eroi sconosciuti che rendono tutto possibile.

Pronto a saperne di più sui sistemi di controllo dei fluidi? Esplora le nostre altre guide su idraulica, pneumatica e automazione industriale per approfondire la tua comprensione di queste affascinanti tecnologie.
