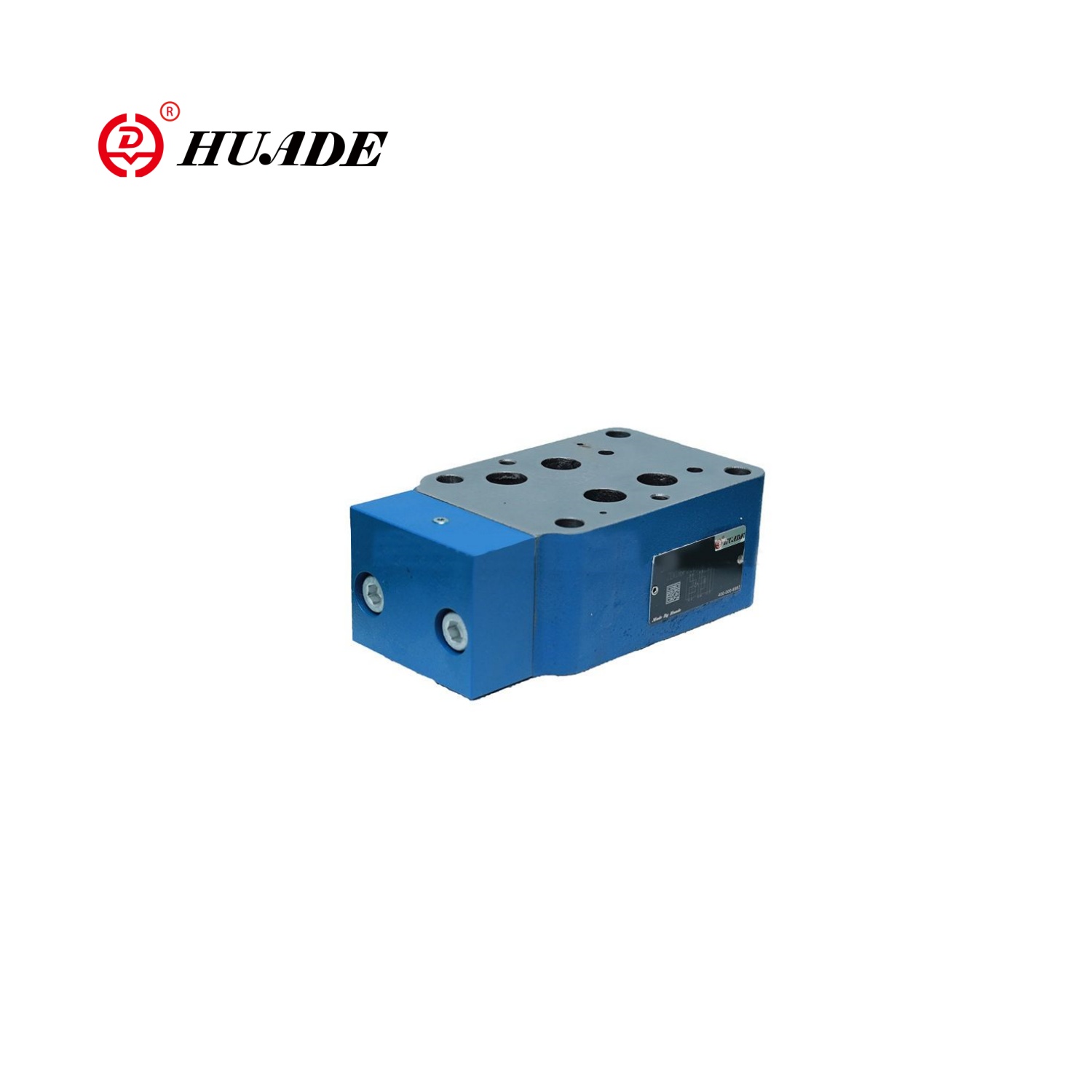

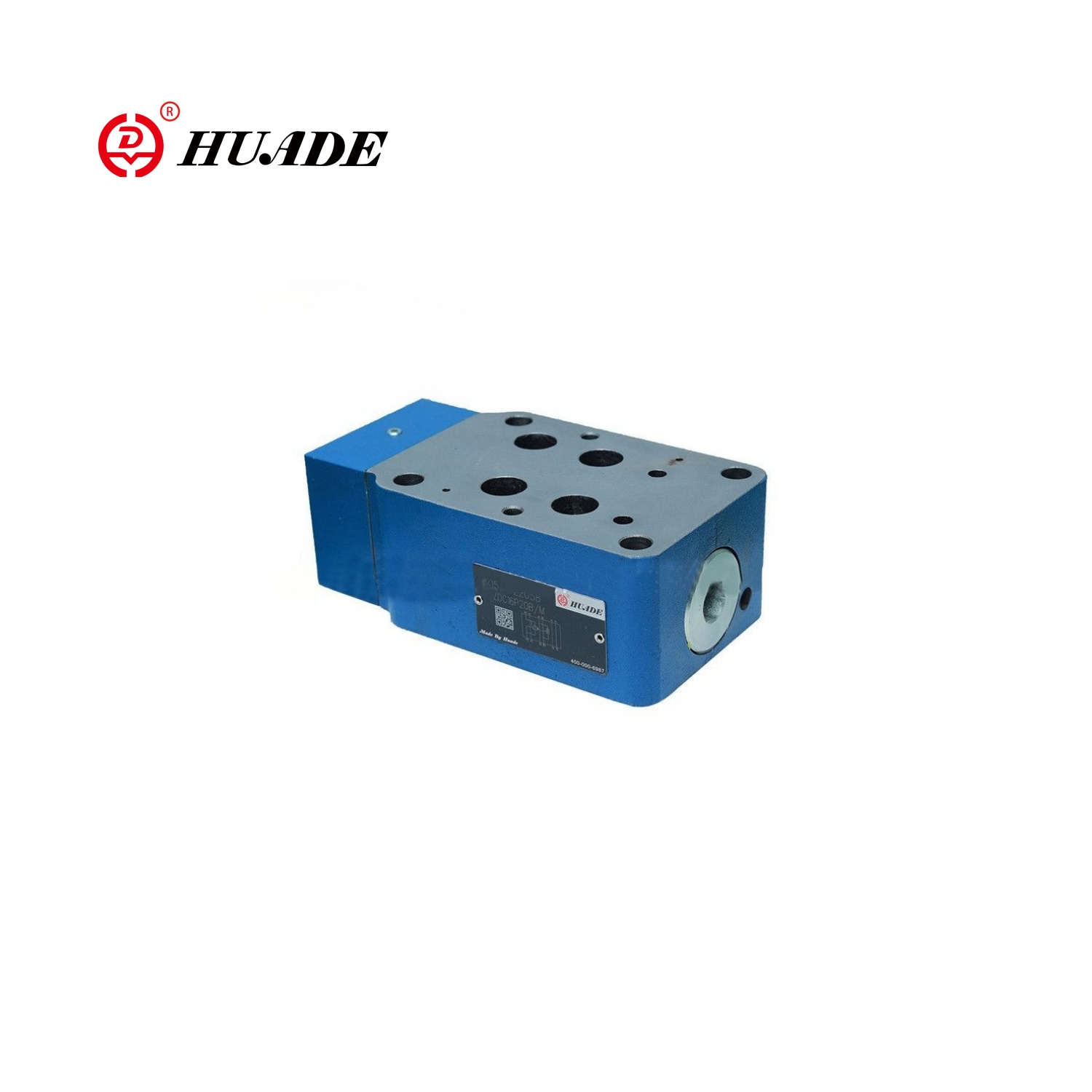

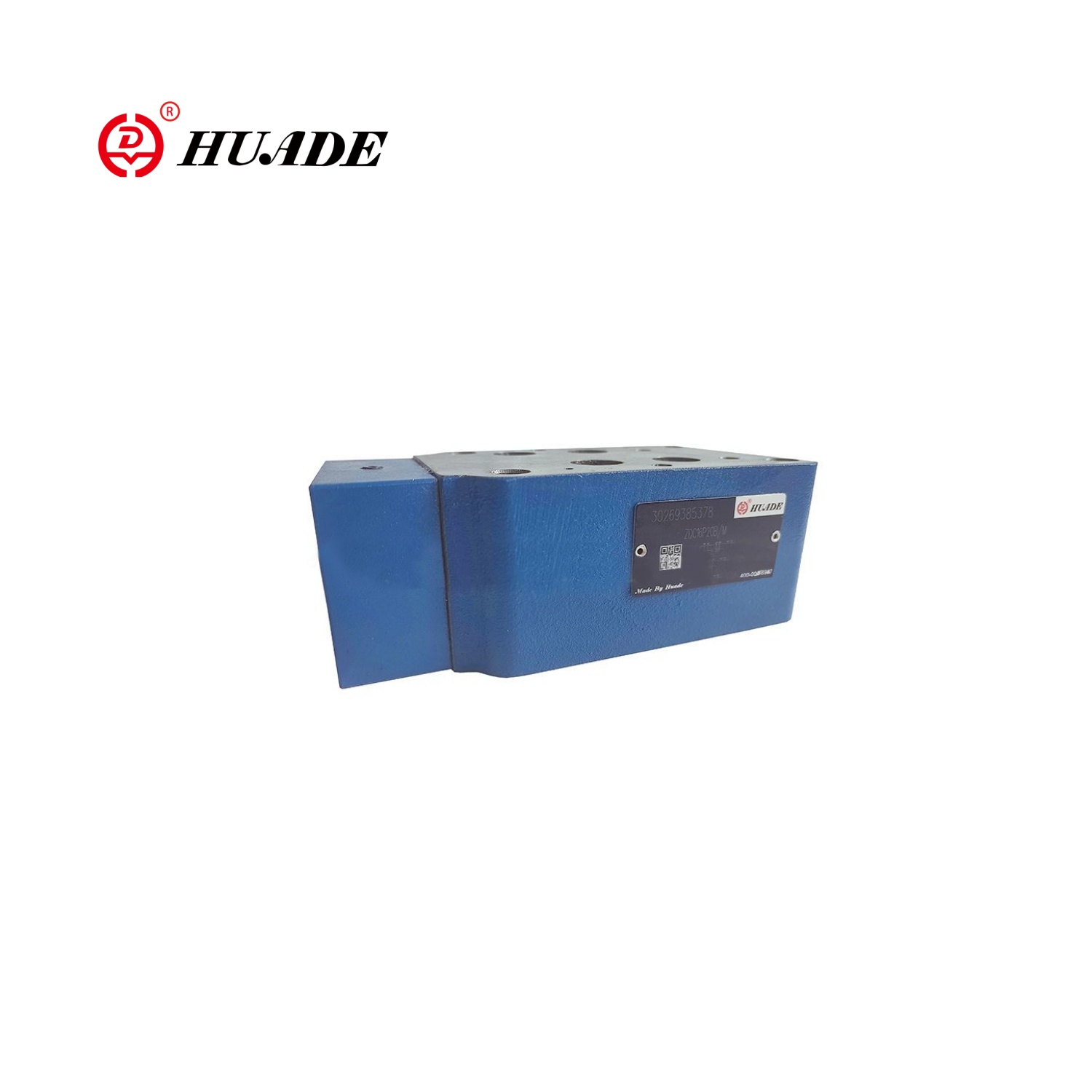

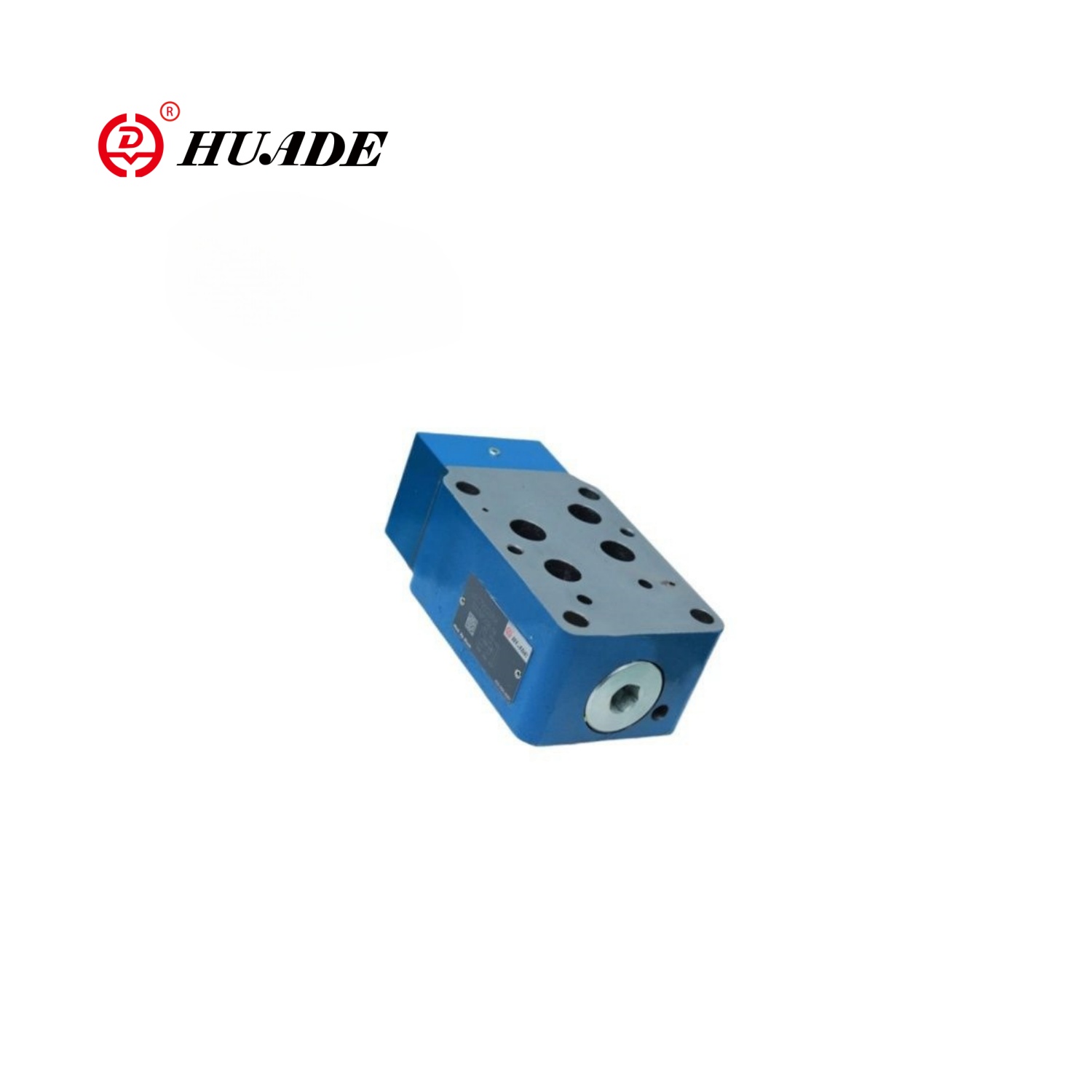

Compensatore di pressione del misuratore ZDC

Il principio di lavoro della valvola ZDC si basa sul meccanismo di limitazione e compensazione della pressione. Il compensatore di pressione del misuratore ZDC viene generalmente utilizzato insieme a una valvola direzionale proporzionale WRZ per regolare il flusso controllando l'apertura della porta dell'acceleratore, utilizzando il compensatore di pressione per mantenere la differenza di pressione prima e dopo la costante della porta dell'acceleratore, raggiungendo così la compensazione del carico. Ciò rende la velocità dell'attuatore non influenzata dalle variazioni di carico, migliorando l'accuratezza della stabilità e del controllo del sistema.

Parametro del prodotto del compensazione della pressione del misuratore ZDC

Funzionalità del prodotto e applicazione del compensatore di pressione del misuratore ZDC

Caratteristiche:

▶ Carica compensazione nella porta P a A o P a B tramite una valvola a navetta incorporata

▶ Versione a 2 vie "P '

▶ Versione a 3 vie "P T" (NS10-25)

▶ Controllo del flusso quando si lavora insieme a una valvola direzionale proporzionale

Applicazione:

Il compensatore di pressione del misuratore ZDC è ampiamente utilizzato in macchinari metallurgici, macchinari metallurgici, macchinari metallurgici.

Funzione e sezione del compensazione della pressione del misuratore ZDC

Le valvole ZDC per compensazione della pressione del misuratore sono compensatori a pressione del misuratore azionari diretti di 2 o design a 3 vie.

Sono usati per la compensazione del carico come compensazione di pressione con metro nel canale P.

Queste valvole sono sostanzialmente costituite dall'alloggiamento (1), dalla bobina di controllo (2), dalla molla di compressione (3) con rondella a molla (4) e dal coperchio (5) con valvola a navetta integrata (6).

La molla di compressione (3) contiene la bobina di controllo (2) in posizione aperta da P1 a P, quando il differenziale di pressione da P1 a A1 o P1 a B1 è inferiore a 1,0 MPa.

Se il differenziale di pressione supera 1.O MPa, la bobina di controllo (2) viene spostata a sinistra fino a quando il differenziale di pressione non viene ripristinato.

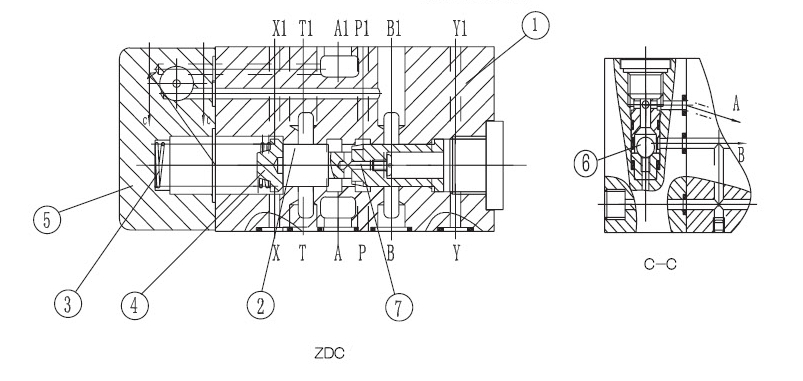

Struttura di Compensatore di pressione del misuratore ZDC

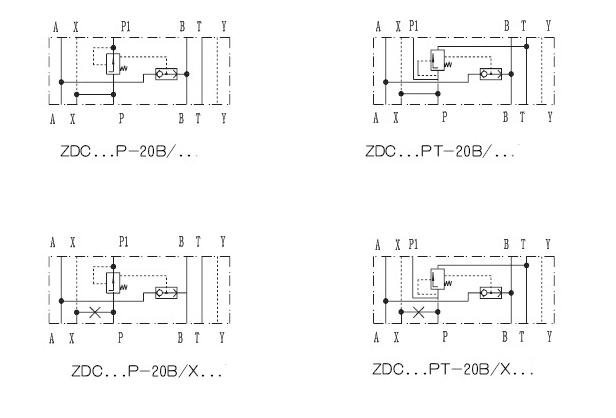

Simboli del compensatore di pressione del misuratore ZDC
