Quando un cilindro pneumatico si muove troppo velocemente o ha difficoltà con il movimento stick-slip, la soluzione solitamente risiede nella corretta selezione e installazione della valvola di controllo del flusso. Una valvola pneumatica di controllo del flusso regola il flusso dell'aria compressa per controllare la velocità dell'attuatore, rendendola essenziale per qualsiasi sistema automatizzato che richieda tempi di movimento precisi. A differenza delle loro controparti idrauliche, queste valvole devono gestire la dinamica dei fluidi comprimibili in cui i rapporti di pressione e le condizioni del flusso sonico modificano radicalmente le caratteristiche di controllo.

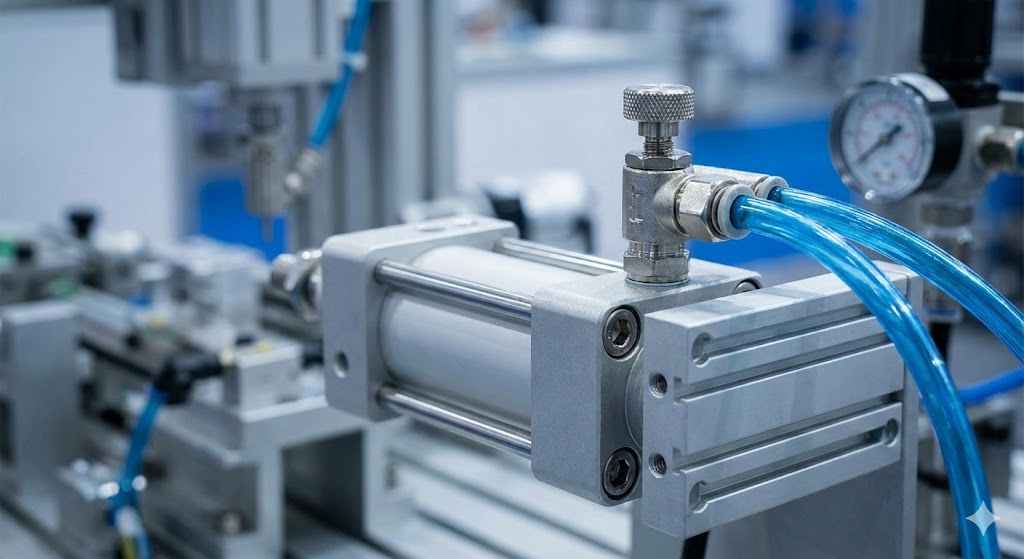

Come funzionano le valvole pneumatiche di controllo del flusso
La funzione di base prevede la creazione di una restrizione variabile nel percorso dell'aria. Quando l'aria compressa passa attraverso l'orifizio ristretto, l'energia di pressione si converte in energia cinetica, producendo una caduta di pressione che riduce la portata a valle. Ma l’aria compressa si comporta diversamente rispetto ai liquidi incomprimibili, introducendo complessità che influiscono sulla stabilità del controllo.
Quando l'aria fluisce attraverso una restrizione, il rapporto tra la pressione a monte ($P_1$) e la pressione a valle ($P_2$) determina il regime del flusso. A perdite di carico moderate, il flusso aumenta proporzionalmente al differenziale di pressione. Tuttavia, una volta che il rapporto di pressione $P_2/P_1$ scende al di sotto di un valore critico (tipicamente intorno a 0,528 per l'aria), la velocità del flusso alla gola raggiunge la velocità sonica locale. Questa condizione, chiamata flusso strozzato o flusso sonico, rappresenta un limite fondamentale.
Nel flusso strozzato, l'ulteriore riduzione della pressione a valle non aumenta più la portata massica. Il flusso ha effettivamente "raggiunto il massimo" alla velocità del suono attraverso quella dimensione dell'orifizio. Questo fenomeno fisico fornisce stabilità intrinseca ai sistemi pneumatici.
Standard di portata ISO 6358I tradizionali valori Cv idraulici non sono soddisfacenti per le applicazioni pneumatiche perché si basano su un flusso d'acqua incomprimibile. Lo standard ISO 6358 affronta questo problema con due parametri:
- Conduttanza sonica (C):Portata massima in condizioni parzializzate, espressa in dm³/(s·bar).
- Rapporto di pressione critica (b):Il punto di transizione tra il flusso subsonico e quello sonico (tipicamente da 0,2 a 0,5).
Le equazioni del flusso basate su questi parametri sono:
Per flusso parzializzato quando $P_2/P_1 \le b$:
$$ Q = C \cdot P_1 \cdot K_t $$Per il flusso subsonico quando $P_2/P_1 > b$:
$$ Q = C \cdot P_1 \cdot K_t \cdot \sqrt{1 - \left(\frac{\frac{P_2}{P_1} - b}{1 - b}\right)^2} $$Dove $K_t$ è il fattore di correzione della temperatura.

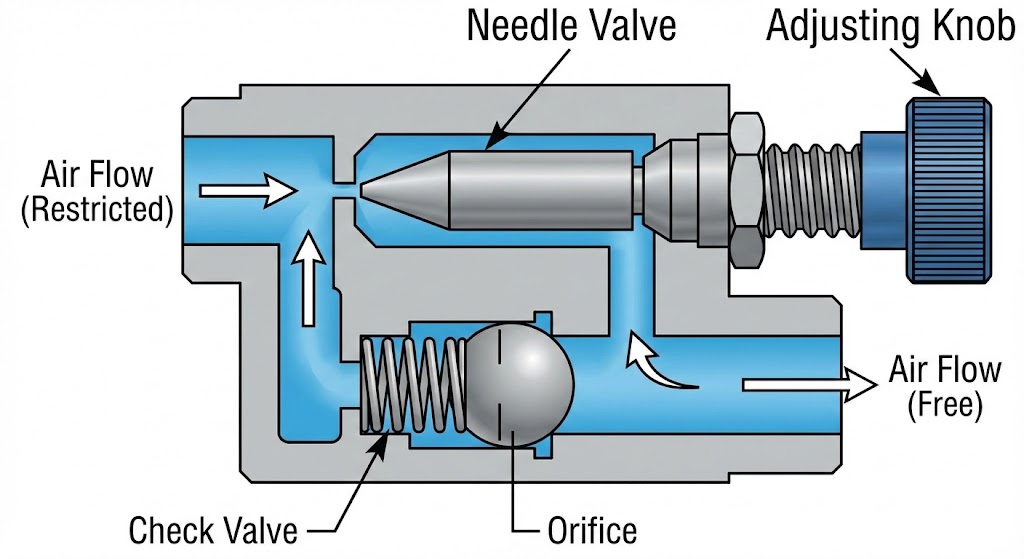

Costruzione interna e componenti
Un tipico controller di velocità combina due funzioni in un unico corpo compatto: strozzamento e valvola di ritegno direzionale.
Materiali del corpo valvola:La selezione dipende dall'ambiente. L'ottone con placcatura in nichel soddisfa le esigenze generali della fabbrica, mentre l'alluminio anodizzato riduce il peso. L'acciaio inossidabile (304/316) è essenziale per le aree di lavaggio e i tecnopolimeri (PBT) offrono soluzioni leggere ed economicamente vantaggiose.
Design della valvola a spillo:I design di alta qualità utilizzano filettature a passo fine (10-15 rotazioni) per un controllo preciso nell'intervallo 10-50 mm/s. L'angolo di rastremazione influisce sulla curva caratteristica: le rastremazioni lineari forniscono cambiamenti proporzionali, mentre le rastremazioni uguali percentuali offrono un controllo più preciso alle aperture basse.
Configurazione della valvola di ritegno:La valvola di ritegno integrata consente il flusso libero in senso inverso. I tipi di guarnizioni a labbro sono compatti ma possono presentare perdite a bassa pressione; i tipi a sfera o a fungo forniscono una chiusura più stretta ma richiedono più spazio.
Strategie di controllo Meter-In vs Meter-Out
La posizione di installazione influisce fondamentalmente sul comportamento del sistema. Questa distinzione causa più problemi sul campo rispetto a qualsiasi altro aspetto del controllo del flusso pneumatico.
Controllo meter-out (limitazione dello scarico)In questa configurazione, la valvola di ritegno consente il libero flusso nel cilindro mentre lo spillo limita l'aria di scarico in uscita dalla camera opposta. Il principio di funzionamento crea un cuscino di pressione. Mentre il pistone si muove, l'aria di scarico crea contropressione, migliorando la rigidità e prevenendo lo stick-slip.
Controllo meter-in (limitazione della fornitura)Qui l'ago limita l'aria in entrata mentre lo scarico viene evacuato liberamente. Ciò spesso porta a un movimento instabile ("scatti") perché la pressione della camera di alimentazione diminuisce quando il volume aumenta, causando lo stallo del pistone fino al ripristino della pressione.
"In caso di dubbio, misura il contatore." Il meter-out è la scelta predefinita per i cilindri a doppio effetto. Il meter-in deve essere riservato solo ai cilindri a semplice effetto (ritorno a molla) o ad applicazioni specifiche con avviamento graduale.
| Caratteristica | Meter-Out (scarico) | Meter-In (fornitura) |
|---|---|---|
| Fluidità del movimento | Eccellente (previene lo stick-slip) | Scarso (incline a scatti) |
| Movimentazione del carico | Buon smorzamento per carichi eccessivi | Rischio di fuga con carichi gravitazionali |
| Stabilità della velocità | Alto (effetto cuscino) | Variabile (dipende dalla fornitura) |
| Le migliori applicazioni | Cilindri a doppio effetto | Cilindri a semplice effetto |
Processo di selezione e dimensionamento delle valvole
Il corretto dimensionamento impedisce valvole sottodimensionate che limitano la forza dell'attuatore e valvole sovradimensionate che sacrificano la risoluzione del controllo della velocità.
Inizia calcolando il flusso richiesto in base alle specifiche del cilindro:
$$ Q = \frac{A \cdot L \cdot 60}{t} $$Dove $A$ è l'area del pistone (cm²), $L$ è la lunghezza della corsa (cm) e $t$ è il tempo della corsa (secondi).
Caduta di pressione:Limitare la caduta di pressione attraverso la valvola a 0,5-1,0 bar alla portata nominale. Le gocce più alte sprecano energia; gocce estremamente basse indicano una valvola sovradimensionata con scarsa risoluzione.
Installazione e risoluzione dei problemi
Installare la valvola di controllo del flusso il più vicino possibile all'attacco del cilindro. I tubi lunghi creano un volume comprimibile che agisce come una molla pneumatica, degradando la risposta.
Adeguamento iniziale:Iniziare con l'ago aperto per 3-4 giri. Se si verifica uno stick-slip, verificare il controllo del dosaggio in uscita. Se il movimento è troppo veloce, chiudere gradualmente con incrementi di un quarto di giro.
| Sintomo | Probabile causa | Soluzione |
|---|---|---|
| Movimento a scatti (stick-slip) | Controllo meter-in su cilindro a doppio effetto | Riconfigurare per il dosaggio in scarico |
| La velocità cambia a metà corsa | Fluttuazione della pressione di alimentazione | Installare un regolatore dedicato |
| Nessun controllo della velocità | Contaminazione o ago rotto | Ispezionare il filtro; sostituire la valvola |
| Il cilindro va alla deriva dopo l'arresto | Controllare la perdita interna della valvola | Sostituire la valvola; controllare la contaminazione |
Manutenzione e durata
Le valvole pneumatiche di controllo del flusso sono considerate componenti che richiedono poca manutenzione, ma un'ispezione regolare previene guasti imprevisti.
In normali condizioni industriali con aria adeguatamente filtrata (minimo 40 micron), le valvole di qualità garantiscono prestazioni ottimali5-10 annidella vita utile.
Fattori che riducono la vita:
- Alimentazione di aria contaminata (dimezza la durata delle guarnizioni)
- Temperature estreme oltre i valori di tenuta
- Regolazione aggressiva che causa l'usura del filo
- Esposizione chimica (richiede acciaio inossidabile/FKM)
Man mano che i sistemi industriali si evolvono, il controllo del flusso pneumatico si adatta incorporando sensori e connettività di rete. Mentre gli attuatori elettrici emergenti offrono precisione, i pneumatici rimangono superiori per applicazioni ad alta velocità, a corsa breve, atmosfere esplosive e ambienti di lavaggio in cui è richiesta una robusta tolleranza al sovraccarico.
