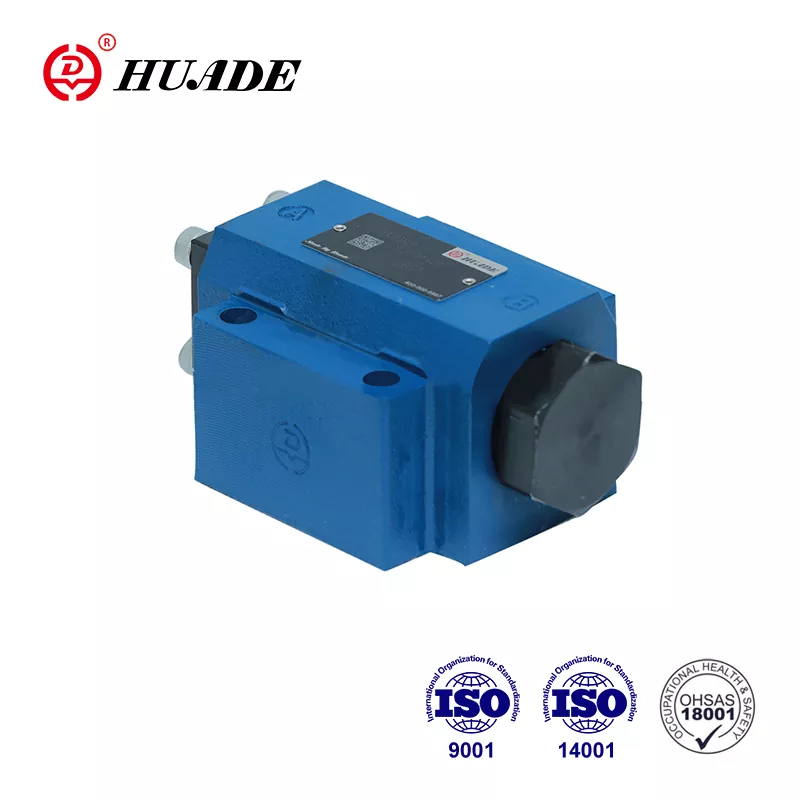

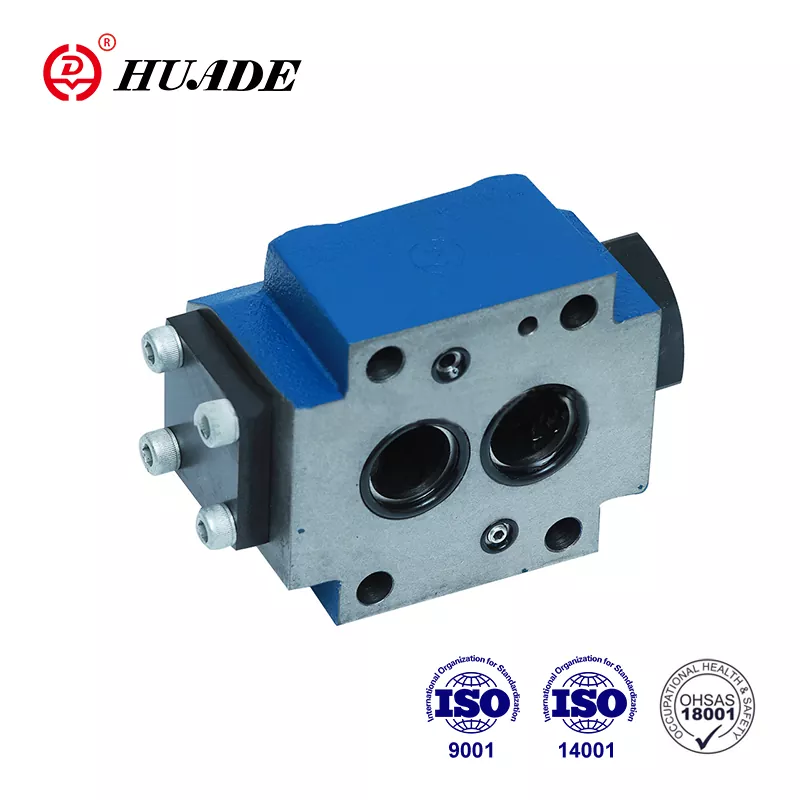

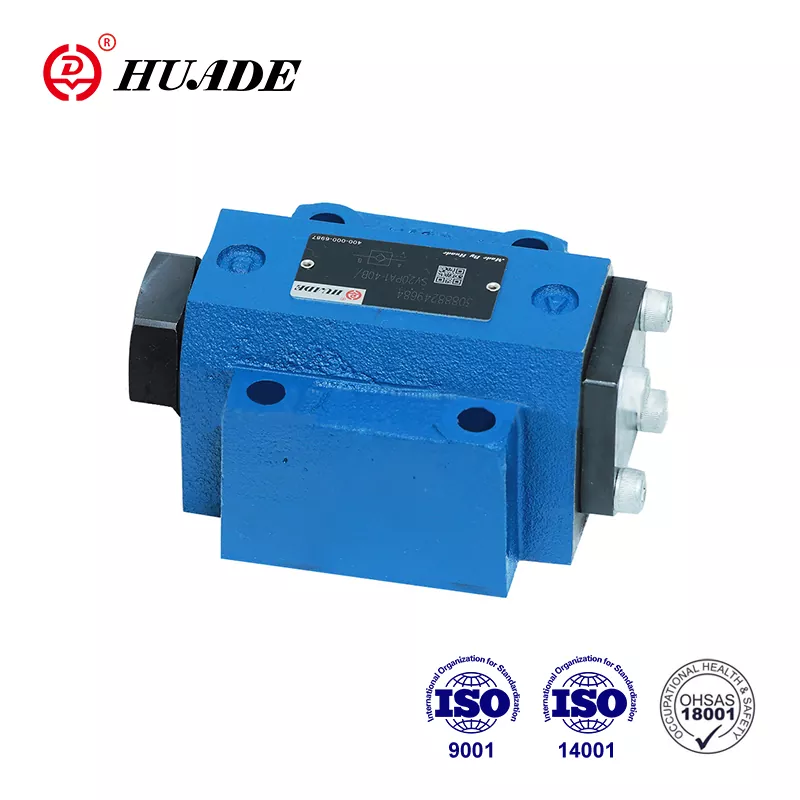

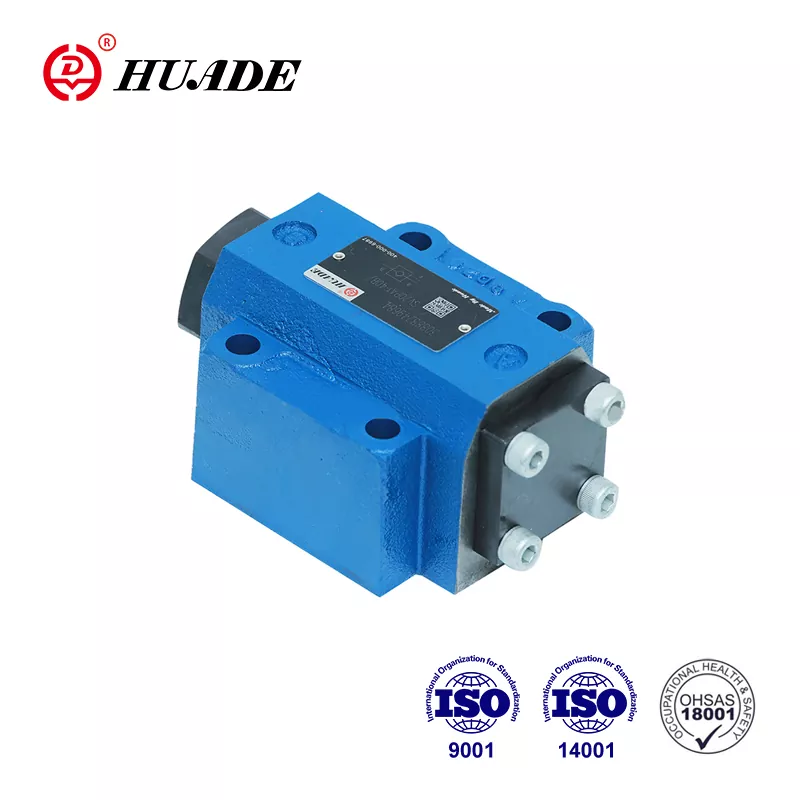

Valvola di ritegno a gestione pilota SL

Huafilter è un'industria integrata e una società commerciale. La nostra attività principale è la fornitura di valvole idrauliche Huade® e la riparazione di sistemi idraulici. Siamo onorati di essere l'unico agente d'oltremare di Huade. Garantiamo la qualità della valvola di controllo gestita dal pilota SL che abbiamo venduto per un anno. È più avanzato nella tecnologia e più durevole rispetto ai prodotti simili in questa linea. Le nostre valvole di controllo sono sempre arrivate agli standard internazionali. Diamo la priorità all'eccellenza della qualità e del servizio con ingegneri esperti in grado di fornire servizi di selezione dei prodotti Rexroth® sostitutivi. Ci impegniamo a collaborare con le imprese in tutto il mondo per il successo reciproco.

Invia richiesta PDF Scarica

Descrizione del prodotto

Huade è un marchio ben noto in Cina. Dopo che è stato istituito, ha avuto due esperienze di cooperazione a lungo termine con Rexroth. Può sostituire completamente la serie SL offerta da Rexroth. Il prezzo è più ragionevole. Le serie SL Valvola di controllo Huade® sono competitive con una buona qualità e un prezzo più basso. Huade mette molto stress sulla qualità. La fabbrica ha superato ISO9001, ISO14001 e OH SAS18001. Le valvole idrauliche di Huade sono ampiamente utilizzate nell'industria militare e in altri campi a causa delle prestazioni superiori. Tutte le valvole di controllo Huade® saranno imballate in cartoni standard più imballaggi in plastica impermeabile.

Parametro del prodotto della valvola di ritegno azionaria del pilota SL

Dati tecnici
Stile		10	16	20	25	30
Peso	Montaggio della piastra per sottosuolo (kg)	1.8	-	4.7	-	7.8
	connessione filettata (kg)	2.1	5.4	5.4	10	10
Posizione di installazione (㎫)		Opzionale
Direzione del flusso (㎫)		Da a a b gratuito, da b a una apertura
Pressione operativa, max. (㎫)		0,5 ~ 315
Pressione di controllo, max (㎫)		0,5 ~ 315
Volume di controllo -Porta X (CM3)		2.5	10.8	10.8	19.27	19.27
Volume di controllo -Port Y (CM3)		2	9.6	9.6	17.5	17.5
Aree di controllo -Area A1 (CM3)		1.3	3.46	3.46	5.72	5.72
-Area A2 (CM3)		0.33	0.7	0.7	1.33	1.33
-Area A3 (CM3)		3.8	10.17	10.17	16.61	16.61
-Area A4 (CM3)		0.79	1.13		1.54	1.54
Fluido a pressione		Oli minerali (per sigillo NBR) o estere fosfato (per sigillo FPM)
Intervallo di temperatura del fluido di pressione （℃）		-30 ～+80
Intervallo di viscosità (mm2/s)		Da 2.8 a 500

Funzione del prodotto del pilota Valvola di ritegno SL

Caratteristiche:

▶ Controllare la valvola controllata dal fluido

▶ Per il montaggio della piastra sotto piastra, modello di montaggio a DIN 24 340

▶ Connessione a sottogruppo o filettatura a vite

▶ con o senza porta di perdita

▶ con o senza pre-apertura

▶ Tipo con decompressione pre-apertura e smorzata

▶ 4 Pressioni di apertura

▶ Porting Pattem a Din 24 340 FOM A, 1SO 4401 e Cetop-RP 121H

Funzioni, sezione e simboli del pilota Valvola di ritegno SL

Le valvole di ritegno SL sono valvole di ritegno a gestione del pilota idraulica nella progettazione del tipo a pezzi che possono essere aperte per consentire il basso in entrambe le direzioni.

Queste valvole vengono utilizzate per l'isolamento dei circuiti operativi sotto pressione, come salvaguardia contro il abbassamento di un carico quando si verifica una rottura della linea o contro i movimenti striscianti di attuatori idraulicamente bloccati.

Fondamentalmente queste valvole sono costituite da abitazioni (1), poppet (2), molla di compressione (3), spool di controllo (4) e una pre-apertura, come valvola a pompa a sfera (5), facoltativamente.

La valvola consente il flusso libero da A a B, nella banca direzione Il Poppet (2) è tenuto sul sedile dalla pressione del sistema, inoltre alla forza a molla.

Attraverso la connessione di pressione sulla porta di controllo X il pistone di controllo (4) viene spostato a destra. Questo spinge il poppet (2) dal sedile. Ora la valvola può anche avere un flusso da B a A.

Al fine di garantire l'apertura corretta della valvola tramite il pistone di controllo (4) è necessaria una certa pressione minima di controllo.

Tipo sl..a .. (con pre-apertura, sezione 1)

Questa valvola ha un'ulteriore pre-apertura. Attraverso la connessione di pressione sulla porta di controllo X il pistone di controllo (4) viene spinto a destra.

Questo prima spinge la palla (5) e poi il poppet (2) dal sedile. Ora la valvola può anche avere un flusso da B a A. A causa della pre-apertura c'è una decompressione smorzata del fluido sotto pressione. Attraverso questi possibili shock di pressione vengono evitati

Tipo sl ... (con porta di perdita, sezione 2)

La funzione di questa valvola è principalmente la stessa della valvola SV. La differenza è la porta di perdita aggiuntiva Y. Con questo l'area dell'annulus del pistone di controllo (4) è separata dalla porta A.

La pressione presente nella porta A solo area di effetti A4, del pistone di controllo (4).

Simbolo di Sl

Vista a valle del tipo di controllo della valvola di ritegno SL. .Pb

(con porta di perdita, senza pre-apertura)
