Quando i macchinari industriali devono cambiare direzione in modo affidabile, la valvola di controllo direzionale della serie WMR offre una soluzione apprezzata da decenni. Queste valvole ad azionamento meccanico controllano il flusso del fluido idraulico nei sistemi industriali, determinando quando i cilindri si estendono o si ritraggono e quando i motori girano in avanti o all'indietro.
La valvola WMR si distingue perché funziona per pura azione meccanica. Un rullo o stantuffo viene spinto da una camma o da una parte mobile, che sposta la bobina interna e reindirizza il flusso dell'olio. Questo collegamento fisico diretto fa sì che la valvola risponda alla posizione effettiva della macchina anziché ai segnali elettrici, rendendola ideale per le applicazioni in cui l'affidabilità meccanica è più importante.
Comprendere la funzione di base

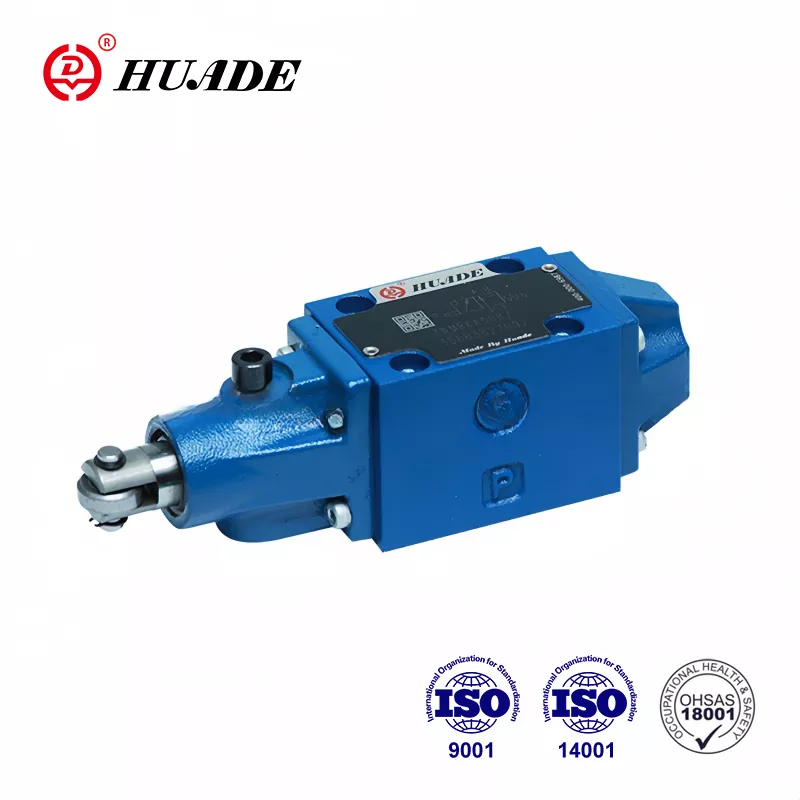

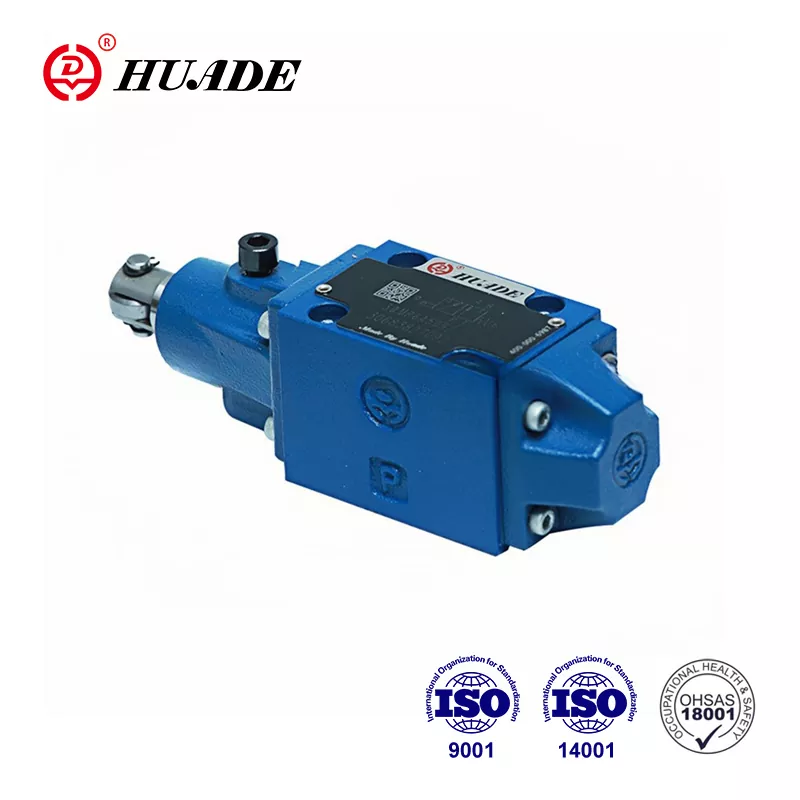

La valvola di controllo direzionale WMR funziona come una valvola a spola montata su una sottopiastra. Quando nulla spinge il rullo, le molle di ritorno mantengono la bobina in posizione neutra. Quando una camma esterna o un componente meccanico preme contro lo stantuffo a rotella, la bobina scorre all'interno del corpo della valvola e collega insieme diverse porte. Questa azione reindirizza il fluido idraulico per azionare gli attuatori nella direzione desiderata.
Questa filosofia progettuale crea un collegamento diretto tra posizione fisica e azione idraulica. Macchine utensili, gru e attrezzature per la movimentazione dei materiali utilizzano questo principio per garantire che i movimenti avvengano nella sequenza corretta. La valvola non può commutare finché qualcosa non muove fisicamente il rullo, il che garantisce la sicurezza intrinseca in molte applicazioni.
Specifiche tecniche che contano
La serie di valvole di controllo direzionale WMR è disponibile in due dimensioni principali secondo gli standard ISO 4401. La dimensione NG6 gestisce portate fino a 60 litri al minuto e pressioni fino a 315 bar sulle porte P, A e B. La dimensione NG10 offre valori di pressione simili con una capacità di flusso maggiore. Queste specifiche consentono alla valvola di funzionare in ambienti industriali esigenti.
La temperatura operativa varia da 20 gradi Celsius negativi a 80 gradi Celsius positivi con guarnizioni NBR standard. La valvola accetta fluidi idraulici con viscosità compresa tra 2,8 e 500 millimetri quadrati al secondo. Il mantenimento della pulizia del fluido a norma ISO 4406 Classe 20/18/15 o superiore aiuta a prevenire l'usura interna e prolunga la durata.
Una limitazione richiede attenzione durante la progettazione del sistema. La porta T, che riporta il fluido al serbatoio, ha un limite di pressione standard di 60 bar. Mentre le porte di lavoro principali gestiscono facilmente 315 bar, superare i 60 bar sulla porta T può danneggiare le guarnizioni o causare perdite. Alcune varianti con specifiche elevate aumentano questo limite a 210 bar per applicazioni con contropressione più elevata.
Configurazioni diverse per esigenze diverse
La serie di valvole di controllo direzionale WMR offre molteplici configurazioni di bobina, generalmente indicate come simboli idraulici. Una valvola a quattro porte e tre posizioni potrebbe mantenere tutte le porte bloccate in folle o potrebbe collegare determinate porte al serbatoio. I codici dei simboli come C, E, J, L e M indicano quali porte si collegano in ciascuna posizione. I produttori offrono circa 19 diverse varianti di simboli per soddisfare i diversi requisiti del circuito.
Le valvole a due posizioni forniscono un controllo on-off più semplice. Le valvole a tre posizioni aggiungono uno stato neutro che può bloccare il flusso, consentire il libero movimento o creare altre condizioni a seconda del design della bobina. La scelta della giusta configurazione dipende dalla necessità che i cilindri mantengano la loro posizione quando la valvola ritorna in folle o se debbano fluttuare liberamente.
Produttori e varianti del modello
Bosch Rexroth produce la serie WMR originale come parte della famiglia di prodotti Hydronorma. La serie NG6 dimensione 5X comprende varie disposizioni di rulli e opzioni di montaggio. Le valvole sono montate su sottopiastre standardizzate seguendo gli schemi CETOP, il che semplifica la sostituzione e consente di miscelare componenti di diversi produttori.
Hengli Hydraulics offre la serie WMR/U10 per applicazioni NG10. La serie L3X offre 19 opzioni di simboli con configurazioni di rulli sia di tipo R che di tipo U. Questa varietà aiuta gli ingegneri a selezionare l'esatta posizione dei rulli e la direzione di attuazione necessarie per la disposizione specifica del macchinario.
Altri fornitori come PONAR Wadowice e Leader Hydraulics producono valvole compatibili. La standardizzazione ai sensi della norma ISO 4401 significa che queste valvole possono interscambiarsi fisicamente, anche se i progettisti dovrebbero verificare che i valori di pressione, le capacità di flusso e le configurazioni della bobina corrispondano alle loro esigenze applicative.
Requisiti di installazione
La corretta installazione di una valvola di controllo direzionale WMR inizia con la preparazione della superficie. La superficie di montaggio sulla sottopiastra deve soddisfare le specifiche di planarità di 0,01 per 100 millimetri con una ruvidità superficiale massima di Rz 4. Eventuali irregolarità possono creare percorsi di perdita attorno alla base della valvola.
Quattro viti a esagono incassato M6 x 40 millimetri fissano la valvola alla sottopiastra. Il serraggio di questi bulloni a 9 newton metri con una tolleranza di più o meno 15% fornisce una forza di serraggio adeguata senza distorcere il corpo della valvola. Il serraggio incrociato secondo uno schema diagonale garantisce una distribuzione uniforme della pressione.
Il sistema idraulico deve utilizzare un filtraggio adeguato prima di collegarsi alla valvola di controllo direzionale WMR. L'installazione di filtri che mantengono la pulizia ISO 4406 Classe 20/18/15 protegge gli spazi ridotti tra la bobina e il corpo. Anche le particelle più piccole possono graffiare queste superfici, provocando perdite interne o attaccamenti.
Applicazioni del mondo reale
Le macchine utensili utilizzano la valvola di controllo direzionale WMR per le sequenze di cambio utensile e le operazioni di bloccaggio del pezzo. Quando il mandrino della macchina o il cambio utensile si sposta in posizioni specifiche, le camme attivano il rullo e attivano movimenti idraulici. Ciò garantisce che la sequenza corretta avvenga automaticamente senza controlli elettronici.
Le attrezzature minerarie e metallurgiche fanno affidamento su queste valvole per il posizionamento del trasportatore e il controllo dei cancelli. Gli ambienti difficili di questi settori rendono interessante l'attuazione meccanica poiché non vi sono collegamenti elettrici soggetti a corrosione o guasti. Polvere e umidità che distruggerebbero i sensori elettronici hanno un impatto minimo su una semplice disposizione di rulli e camme.
Le piattaforme elevatrici e le piattaforme elevatrici a forbice incorporano valvole WMR nei sistemi di sicurezza. La posizione dei rulli può indicare se sono presenti le barre di sicurezza o se la piattaforma ha raggiunto determinate altezze. Questa verifica fisica aggiunge ridondanza ai circuiti di sicurezza ed è conforme alle normative che richiedono interblocchi meccanici.
Manutenzione e risoluzione dei problemi
Perdite esterne attorno alla superficie di montaggio solitamente indicano O-ring danneggiati o una valvola serrata in modo errato. L'ispezione e la sostituzione della guarnizione di montaggio risolve la maggior parte dei problemi di perdite esterne. Verificare che la superficie di montaggio rimanga piana e non danneggiata previene il ripetersi.
Le perdite interne si manifestano quando gli attuatori si spostano lentamente quando la valvola dovrebbe mantenerli in posizione. Ciò è spesso dovuto al fluido contaminato che usura la bobina e il foro. Il controllo della pulizia del fluido e la sostituzione dei filtri risolvono la causa principale. Nei casi più gravi, potrebbe essere necessario sostituire la valvola se l'usura supera i limiti accettabili.
Il funzionamento difficile o lento si verifica quando la bobina non si muove liberamente all'interno del foro. Anche in questo caso la contaminazione è in cima alla lista delle cause, ma anche il funzionamento al di fuori degli intervalli di temperatura o viscosità specificati crea problemi. Garantire che il fluido idraulico rispetti le specifiche previene la maggior parte dei problemi operativi con la valvola di controllo direzionale WMR.
Confronto con altri tipi di valvole
La serie WMM utilizza una leva manuale anziché un rullo per l'azionamento. Gli operatori spostano manualmente la leva per modificare la posizione della valvola, il che funziona bene per i controlli che le persone azionano direttamente. La serie WMD sostituisce la leva con una manopola rotante, offrendo un'opzione di controllo manuale più compatta.
Le elettrovalvole ad azionamento elettrico forniscono il controllo remoto ma richiedono alimentazione elettrica e segnali di controllo. Queste valvole commutano più velocemente rispetto ai tipi meccanici ma introducono potenziali punti di guasto attraverso il cablaggio, i solenoidi e i controller elettronici. La valvola di controllo direzionale WMR elimina queste preoccupazioni nelle applicazioni in cui ha senso l'attuazione meccanica.
Le valvole pilotate utilizzano la pressione idraulica per spostare le bobine più grandi, consentendo il controllo di flussi più elevati con forze di attuazione minori. Queste valvole costano di più e aggiungono complessità rispetto al design WMR ad azione diretta. Per le applicazioni che rientrano nelle capacità di portata e pressione del WMR, il design più semplice spesso si rivela più affidabile ed economico.
Considerazioni sulla gestione della pressione
Mentre le porte P, A e B gestiscono in modo sicuro 315 bar, la limitazione della porta T richiede attenzione nella progettazione del sistema. Qualsiasi restrizione nella linea del serbatoio o l'uso di un serbatoio pressurizzato aumenta la pressione sulla porta T. Anche la contropressione proveniente da altre valvole che condividono la stessa linea del serbatoio influisce su questa porta.
L'installazione di una linea del serbatoio separata per valvole con flusso di ritorno significativo aiuta a gestire la pressione della porta T. Alcuni progettisti utilizzano un collettore di ritorno a bassa pressione dedicato che si collega direttamente al serbatoio con una restrizione minima. Per i sistemi in cui una pressione della porta T più elevata è inevitabile, la specifica di varianti ad alta pressione della valvola di controllo direzionale WMR previene il cedimento prematuro della tenuta.
Le valvole di ritegno o i restrittori in determinate posizioni del circuito possono creare inaspettatamente pressione sulla porta T. Un'attenta analisi circuitale in fase di progettazione identifica queste situazioni. I manometri sulla porta T durante la messa in servizio verificano che le condizioni effettive rimangano entro le specifiche.
Integrazione del controllo del flusso
La valvola di controllo direzionale WMR cambia la direzione del flusso ma non controlla direttamente la portata. La maggior parte delle applicazioni richiedono un controllo del flusso aggiuntivo per regolare la velocità dell'attuatore. Le valvole a spillo o i regolatori di flusso con compensazione della pressione si installano nel circuito o direttamente nelle porte della valvola.
Alcuni modelli WMR accettano limitatori di cartucce filettate che si installano direttamente nella porta P. Questi tappi di dimensioni B08, B10 o B12 forniscono una semplice limitazione del flusso e uno smorzamento dei picchi di pressione. Il design integrato consente di risparmiare spazio e riduce il numero di componenti separati nel collettore idraulico.
Il controllo del flusso in entrata limita il fluido in ingresso nell'attuatore, mentre il controllo in uscita limita il flusso di ritorno. La scelta dipende dalle caratteristiche del carico e dalla qualità di controllo desiderata. La valvola di controllo direzionale WMR consente entrambi gli approcci attraverso un'adeguata progettazione del circuito attorno alla valvola.
Considerazioni sul mercato per il 2025
Le sfide della catena di fornitura continuano a incidere sulla disponibilità dei componenti idraulici. I tempi di consegna per le configurazioni WMR specializzate possono estendersi di diversi mesi, con alcuni produttori che indicano le date di consegna fino a settembre 2025. Pianificare in anticipo e mantenere un inventario strategico aiuta a evitare ritardi nella produzione.
I prezzi per le configurazioni standard NG6 partono da circa 800 dollari USA dai principali produttori. Il mercato secondario offre alternative, con valvole usate talvolta disponibili nella fascia tra 150 e 200 dollari. Tuttavia, l'acquisto di valvole usate richiede un'attenta ispezione per verificare le condizioni interne ed evitare guasti prematuri.
Le strategie di multi-sourcing che includono sia marchi premium come Bosch Rexroth sia alternative compatibili di produttori come Hengli garantiscono flessibilità di fornitura. La standardizzazione ISO 4401 significa che il passaggio da un marchio all’altro rimane fattibile se le specifiche corrispondono. Mantenere elenchi di fornitori approvati per più fornitori riduce i rischi nell'attuale contesto di mercato.
Il ruolo nell'automazione moderna
Man mano che le fabbriche aggiungono sempre più sensori, controller e connettività di rete, la semplice valvola di controllo direzionale meccanica WMR offre vantaggi strategici. Non può essere violato, non richiede aggiornamenti software e fallisce in modi prevedibili. Questa affidabilità diventa preziosa per le funzioni critiche per la sicurezza che necessitano di supporto meccanico.
Le normative europee come il Cyber Resilience Act si concentrano sulla sicurezza dei prodotti digitali. I componenti puramente meccanici come la valvola WMR non rientrano in questi requisiti, semplificando la conformità per i produttori di macchinari. La valvola fornisce un livello di base sicuro che non introduce vulnerabilità di sicurezza informatica nel sistema.
Le preoccupazioni relative all’efficienza energetica spingono l’interesse verso l’ottimizzazione dei sistemi idraulici. Sebbene la valvola di controllo direzionale WMR di per sé non consenta di risparmiare energia, la sua affidabilità e le basse perdite interne contribuiscono all'efficienza complessiva del sistema. Valvole adeguatamente dimensionate con valori di portata adeguati riducono al minimo le cadute di pressione e la generazione di calore sprecato.
Selezionare la giusta configurazione
La scelta di una valvola di controllo direzionale WMR inizia con la comprensione dei requisiti dell'applicazione. La portata e la pressione massime determinano se il dimensionamento NG6 o NG10 è appropriato. Il tipo di attuatore e il comportamento desiderato della posizione neutra determinano la configurazione del simbolo necessaria.
Il posizionamento del rullo influisce sul modo in cui la valvola si integra con il sistema meccanico. I rulli di tipo R si montano su un lato mentre i rulli di tipo U si montano su un altro, consentendo flessibilità nel posizionamento della camma. La forza di attuazione richiesta e la geometria della camma disponibile influenzano questa scelta.
La scelta del materiale di tenuta dipende dal tipo di fluido e dalle temperature estreme. Le guarnizioni NBR standard funzionano con olio idraulico a base di petrolio negli intervalli di temperature industriali tipici. Applicazioni ad alta temperatura o fluidi sintetici possono richiedere guarnizioni FKM che tollerano condizioni diverse. La verifica della compatibilità chimica previene il rigonfiamento o il deterioramento della guarnizione.
Documentazione e risorse di supporto
I produttori forniscono documentazione tecnica dettagliata per la valvola di controllo direzionale WMR attraverso i loro siti web. Le schede tecniche elencano le specifiche esatte, le dimensioni e i codici di ordinazione. I manuali di installazione trattano in dettaglio le procedure di montaggio e i valori di coppia.
I modelli CAD in vari formati aiutano nella progettazione della macchina e nel layout del collettore. Queste rappresentazioni 3D mostrano gli involucri esatti della valvola e le posizioni delle porte, consentendo il controllo delle interferenze prima della prototipazione fisica. La maggior parte dei produttori offre modelli in formati STEP o IGES importabili nei comuni software di progettazione.
Il supporto tecnico dell'applicazione aiuta a risolvere problemi complessi di progettazione di circuiti. I produttori mantengono team tecnici che possono consigliare configurazioni specifiche per applicazioni insolite o risolvere problemi nei sistemi esistenti. Sfruttare queste risorse durante la fase di progettazione previene costosi errori e riprogettazioni.
Considerazioni finali
La valvola di controllo direzionale WMR serve applicazioni in cui il controllo meccanico della posizione e la commutazione affidabile contano più della sofisticazione elettronica. Il suo design collaudato gestisce condizioni impegnative nel settore minerario, nella lavorazione dei metalli e nella movimentazione dei materiali senza le vulnerabilità dei controlli elettronici. Comprenderne le capacità e i limiti consente agli ingegneri di applicarlo in modo efficace.
Una corretta gestione dei fluidi prolunga significativamente la durata della valvola. Il mantenimento degli standard di pulizia, il funzionamento entro intervalli di temperatura e viscosità specificati e la gestione della pressione della porta T prevengono la maggior parte delle modalità di guasto. Queste semplici precauzioni rendono la valvola di controllo direzionale WMR un componente duraturo che garantisce decenni di servizio.
In un mondo che spinge verso la trasformazione digitale, la valvola WMR dimostra che le soluzioni meccaniche hanno ancora un ruolo importante. La sua incapacità di essere violato o manipolato a distanza fornisce sicurezza intrinseca. La connessione fisica tra la posizione della macchina e l'azione idraulica crea un comportamento prevedibile da cui possono dipendere i sistemi di sicurezza. Per questi motivi la valvola di controllo direzionale WMR rimane rilevante nella moderna idraulica industriale.
