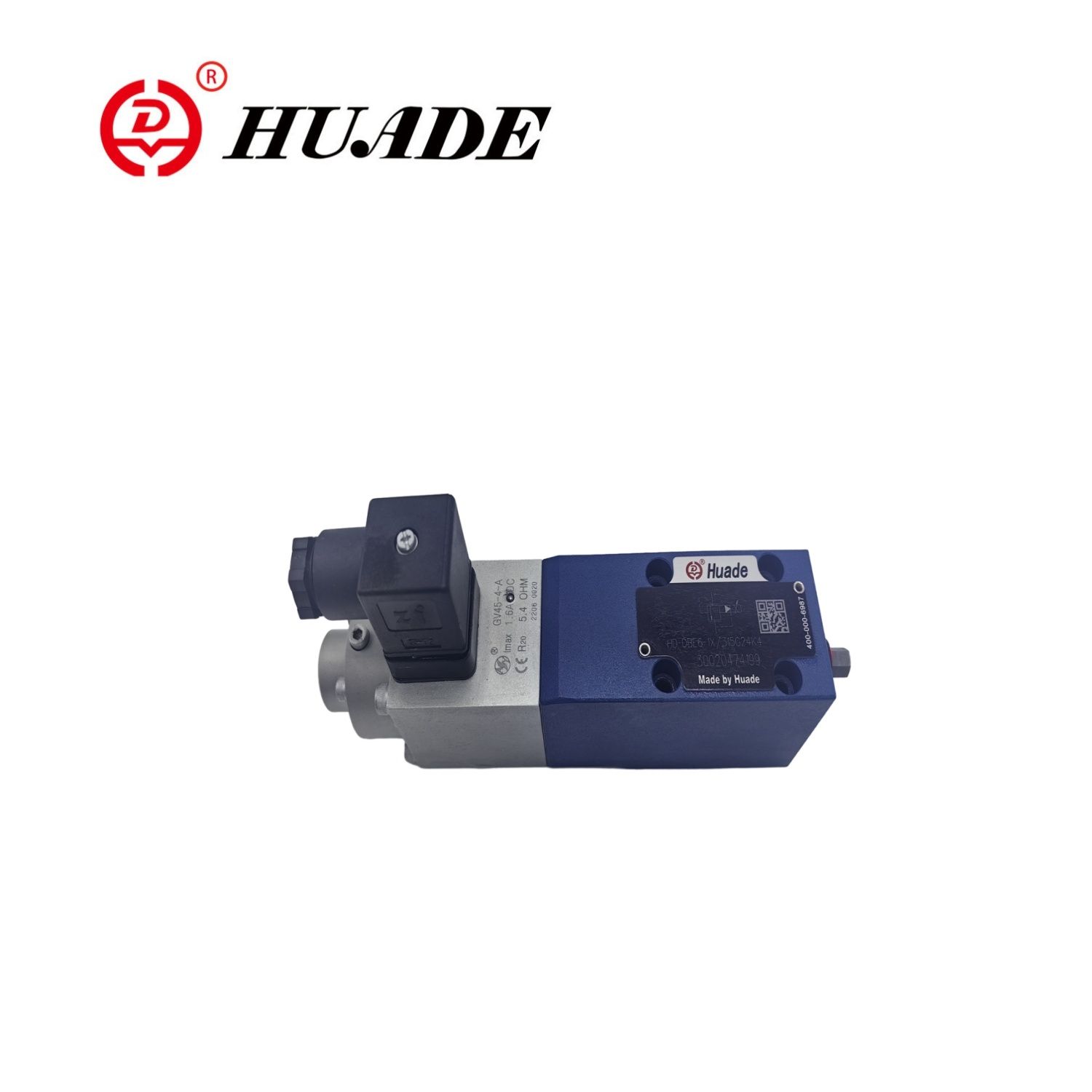

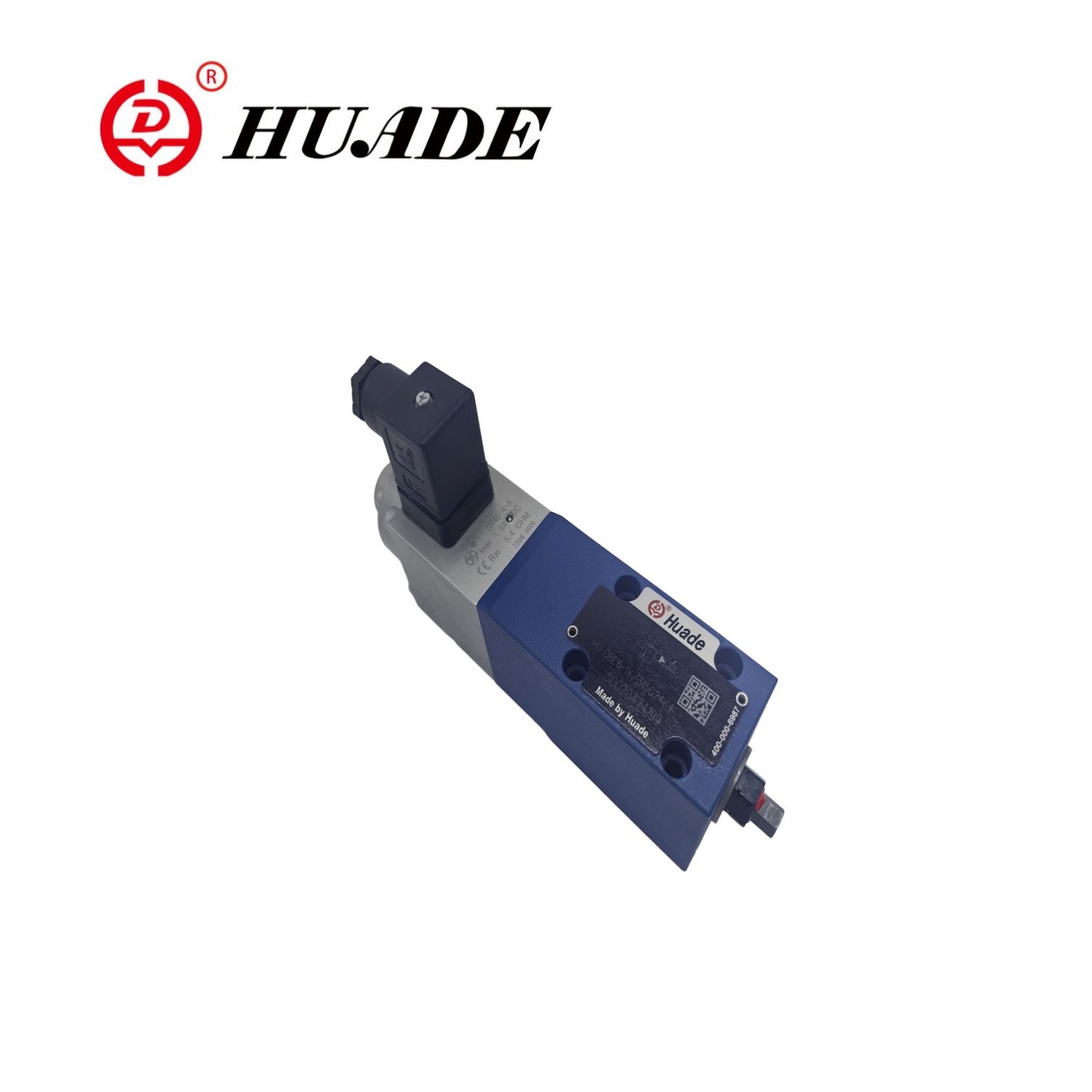

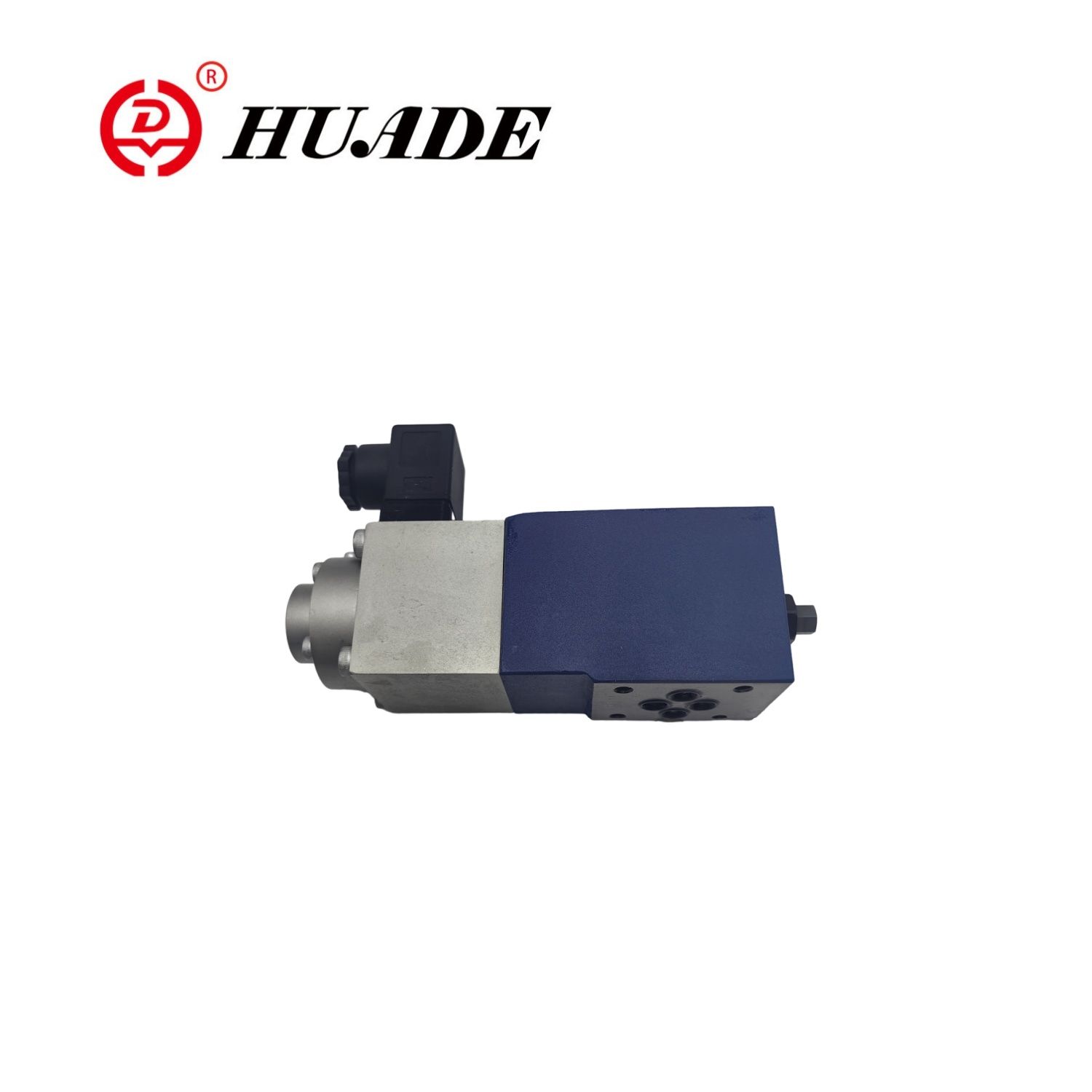

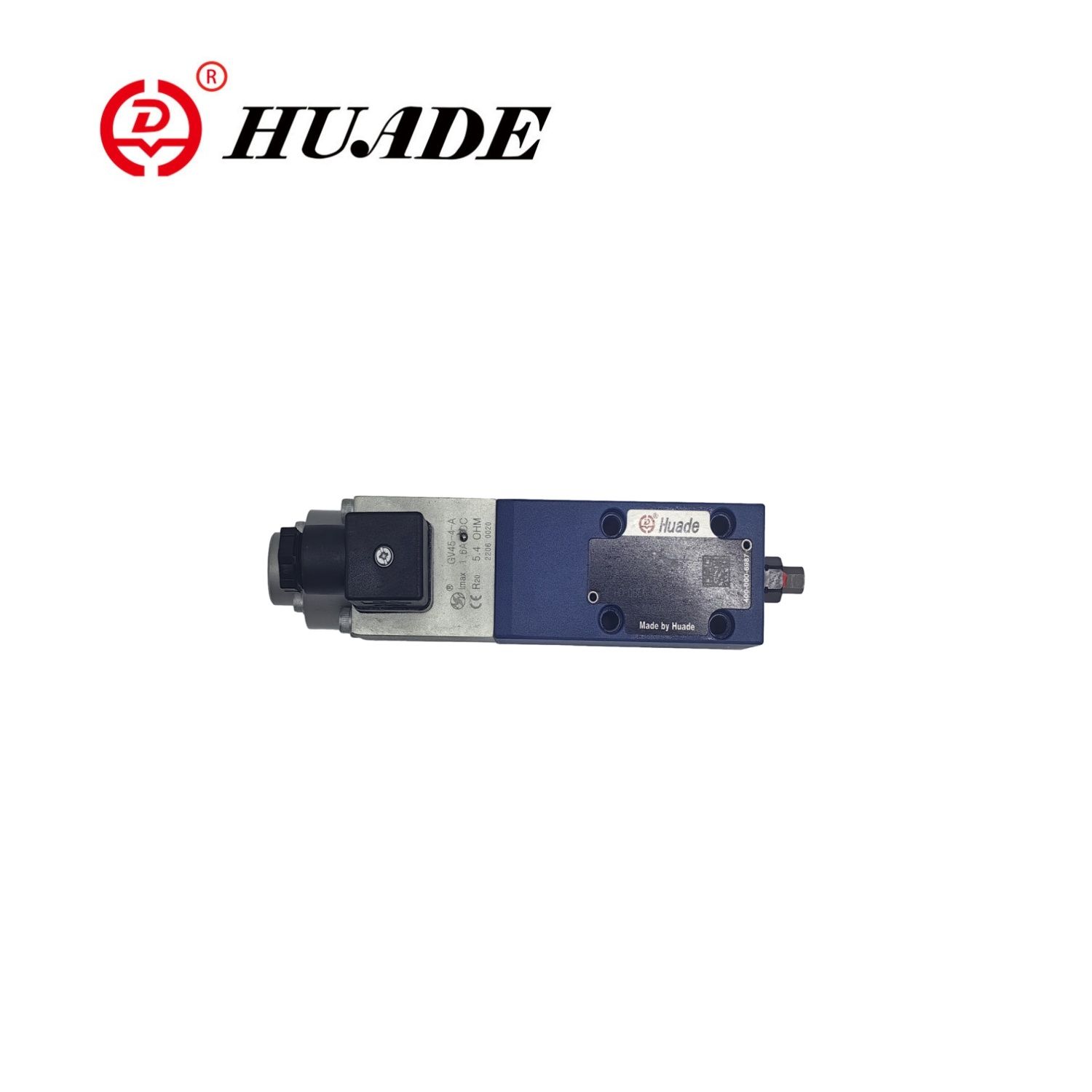

Valvola di sollievo a pressione proporzionale ZDBE-1X

Model:

Come società di distribuzione, Huafilter fornisce una valvola di scarico proporzionale a pressione ZDBE-1X. Le valvole proporzionali idrauliche Huade sono certificate da un sistema di qualità autorevole a livello internazionale e adottano tecnologie di produzione avanzate, che riducono efficacemente i costi di produzione. Ciò garantisce che le valvole idrauliche di Huade mantengano di alta qualità pur essendo più convenienti. Le valvole proporzionali idrauliche Huade sono vendute in tutto il mondo con alta qualità e buon prezzo.

Invia richiesta PDF Scarica

Descrizione del prodotto

La valvola di rilievo proporzionale ZDBE-1X controlla la posizione della bobina della valvola attraverso un solenoide proporzionale, ottenendo così la regolazione continua della pressione del sistema. La valvola proporzionale ZDBE-1X è conforme ai requisiti CE, soddisfa gli standard internazionali ed è compatibile con i prodotti di Rexroth.

Parametro del prodotto della valvola di sollievo a pressione proporzionale ZDBE-1X

Generale
Installazione		opzionale
Gamma di temperatura di conservazione (℃)		-20 a +80
Intervallo di temperatura ambiente	DBe e zdbe (℃)	-20 a+70
	DBEE e ZDBEE (℃)	-20 a +50
Peso	DBE e ZDBE (kg)	2.4
	DBEE e ZDBEE (kg)	2.5
Idraulico (misurato a ʋ = 46 mm2/s e t = 40 ° C ± 5 ℃
Max. pressione operativa	Porte P: P1-P2: A1-A2: B1-B2 MPA	31.5
	Port T MPA	5
Max. Pressione impostato	Fase di pressione 5 MPA	5
	Fase di pressione 10 MPA	10
	Fase di pressione 20 MPa	20
	Fase di pressione 31,5 MPa	31.5
Min. Pressione impostabile al valore del segnale 0 MPa	Vedi curve caratteristiche
Restituire la porta di pressione A; con scarico dell'olio pilota esterno (Y)	separare e a zero pressione per serbatoio
Flusso di olio pilota l/min	0.6O1.2
Max. flusso l/min	30
Fluido a pressione	Olio minerale (HL, HLP) a Din 51 524
Intervallo di temperatura del fluido a pressione	-20to+80
Gamma di viscosità mm2/s	Da 15 a 380

Elettrico	24 V DC
Min.Control Current (MA)	100
Max.Control Current MA	1600
Resistenza alla bobina del solenoide	Valore a freddo a 20 ° C (ω)	0.54
	Valore Max.Sherm (ω)	7.8
Dovere	100
Collegamenti elettrici	Dbe e zdbe	Con componente Plug to Din EN 175 301 ~ 803
		Connettore plug-in a Din EN 175 301-803
	Dbee e Zdbee	Con componente plug toe dln 43 563-AM6-3
		Connettore plug-in TOE DIN 43 563-BF6-3
Protezione della valvola a Din 40 050	IP 65
Controlla elettronica per DBEE e ZDBEE	Integrato nella valvola
Per dbe e zdbe
Amplificatore in formato eurocard analogo	HD-VT-VSPA1-1-1X/

Funzionalità del prodotto e applicazione della valvola di sollievo a pressione proporzionale ZDBE-1X

Caratteristiche:

▶ Valvola per limitare una pressione del sistema

▶ Attuazione tramite solenoidi proporzionali

▶ Per il montaggio della piastra o il design della piastra sandwich

▶ Valvola e controllo dell'elettronica da una singola sorgente

Applicazione:

La valvola di rilievo proporzionale ZDBE-1X è ampiamente utilizzata in vari sistemi idraulici che richiedono un controllo preciso della pressione, come macchinari di costruzione, attrezzature metallurgiche, costruzione navale e altri campi.

Funzione e sezione della valvola di scarico della pressione proporzionale ZDBE-1X

Valvole di sollievo a pressione proporzionali, tipi HD-ZDBE sono attuati per mezzo di un solenoide proporzionale. Queste valvole vengono utilizzate per limitare una pressione del sistema. Con queste valvole è possibile regolare in modo coerente la pressione del sistema, che deve essere limitata, in relazione al valore del comando elettrico.

Queste valvole sono sostanzialmente costituite da un solenoide proporzionale (1), l'alloggiamento (2), la cartuccia della valvola (3), la bobina (4) e il poppet pilota (8). Il solenoide proporzionale converte la corrente elettrica proporzionalmente in una forza meccanica. Un aumento della corrente provoca un corrispondente aumento della forza del solenoide. La camera dell'armatura del solenoide è riempita con fluido idraulico ed è bilanciata dalla pressione. L'impostazione della pressione del sistema viene eseguita tramite i solenoidi proporzionali (1) in relazione al valore del comando. Pressione derivante dal sistema nella porta P agisce sul lato destro della bobina (4). Allo stesso tempo, la pressione del sistema agisce tramite la linea di controllo (6) che è dotata di un orifizio (5) sul lato caricato a molla della bobina (4). Tramite un ulteriore ritmo (7) la pressione del sistema agisce sul pioccatura pilota (8) contro la forza del solenoide proporzionale (1). Una volta che la pressione del sistema ha raggiunto il valore preimpostato, il pioppo pilota (8) si solleva dal suo sedile. A seconda del modello, l'olio pilota può ora fluire esternamente tramite la porta A (y) o internamente nel serbatoio, questo ha l'effetto di limitare la pressione sul lato a molla caricato della bobina (4). Se la pressione del sistema continua a salire leggermente, la pressione più elevata sul lato destro della bobina spinge la bobina a sinistra nella posizione di controllo P a T. All'impostazione minima della corrente di controllo, che risponde a un valore di comando di zero -verrà impostata la pressione minima di impostazione.

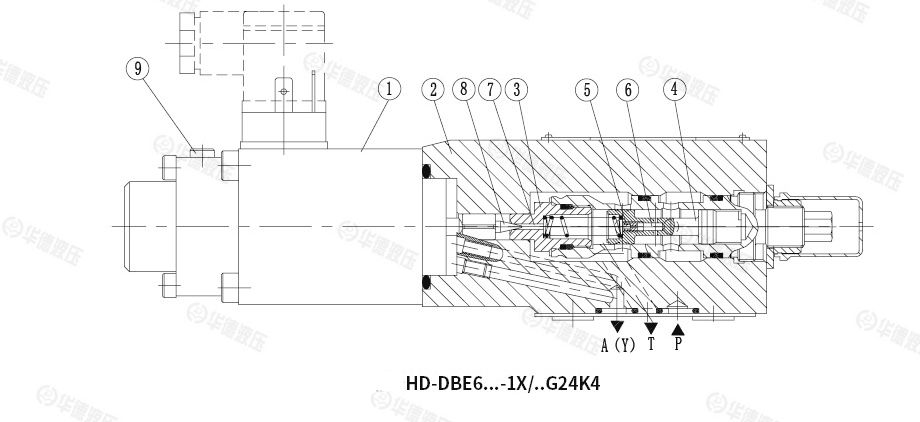

Struttura della valvola di scarico della pressione proporzionale ZDBE-1X

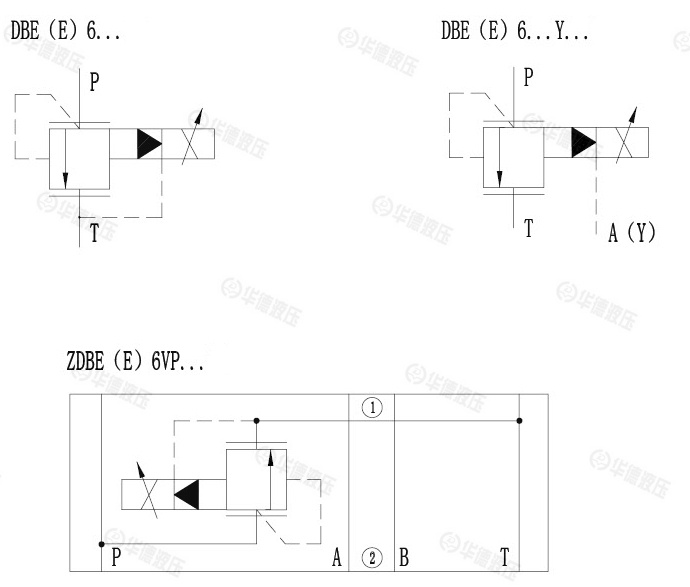

Simbolo della valvola di scarico della pressione proporzionale ZDBE-1X
