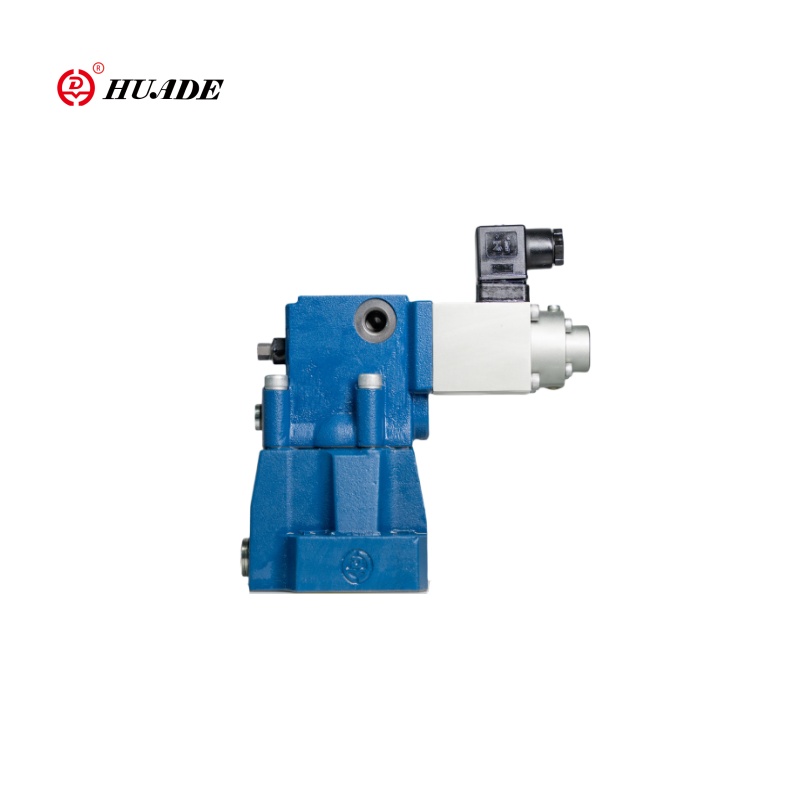

Valvola di sollievo a pressione proporzionale DBE

Valvola di sollievo a pressione proporzionale DBE

La valvola di riduzione della pressione proporzionale della serie DBE può impostare senza problemi la pressione del sistema attraverso il funzionamento di un solenoide proporzionale, soddisfacendo diversi requisiti di lavoro. Le caratteristiche di questo prodotto includono controllo preciso, stabilità e affidabilità e facili da mantenere. La riduzione della pressione proporzionale DBE è disponibile in più modelli e specifiche per soddisfare le diverse esigenze. Ad esempio, Huade Hydraulic produce modelli come le valvole di riduzione della pressione proporzionale DBE10-30B/315ymdrem e DBE20-30B/200xym, che hanno diversi intervalli di pressione di lavoro e caratteristiche di flusso, consentendo agli utenti di selezionare in base alle loro esigenze.

Parametro del prodotto della valvola di sollievo a pressione proporzionale DBE

Funzionalità del prodotto e applicazione della valvola di sollievo a pressione proporzionale DBE

Caratteristiche:

▶ Per il montaggio della piastra

▶ racchiuso nel blocco

▶ Opzionale limitazione di pressione massima aggiuntiva mediante una valvola di controllo pilota caricata a molla

▶ Valvola e controllo elettronico Forme una sorgente

Applicazione:

La valvola di rilievo proporzionale della serie DBE è ampiamente utilizzata in vari sistemi idraulici che richiedono un controllo preciso della pressione, come macchinari di costruzione, attrezzature metallurgiche, costruzione navale e altri campi. Svolgono un ruolo cruciale in questi campi, migliorando la stabilità e l'affidabilità dei sistemi.

Funzione e sezione della valvola di scarico della pressione proporzionale DBE

Queste valvole sono sostanzialmente costituite dalla valvola di controllo pilota (1) con solenoide proporzionale (2) e la valvola principale (3) con inserto a bobina principale (4).

Tipo dBE:

La regolazione della pressione dipende dal valore del comando dipendente tramite un solenoide proporzionale (2). La pressione presente nel porto A agisce sulla parte inferiore della bobina principale (4). Allo stesso tempo, questa pressione agisce sul lato caricato a molla della bobina principale (4) tramite orificie (5). La forza idraulica agisce sul poppet pilota (6). Quando la forza idraulica arriva la forza del solenoide, si aprirà il pioccatura pilota (6). A causa del fatto che l'olio pilota può ora fluire sul serbatoio attraverso la porta y, si verifica una caduta di pressione sulla bobina principale (4) che agisce sulla bobina principale e lo solleva contro la forza della molla di ritorno. La connessione da A a B è aperta e non vi è più alcun aumento della pressione

Struttura di Valvola di sollievo a pressione proporzionale DBE
