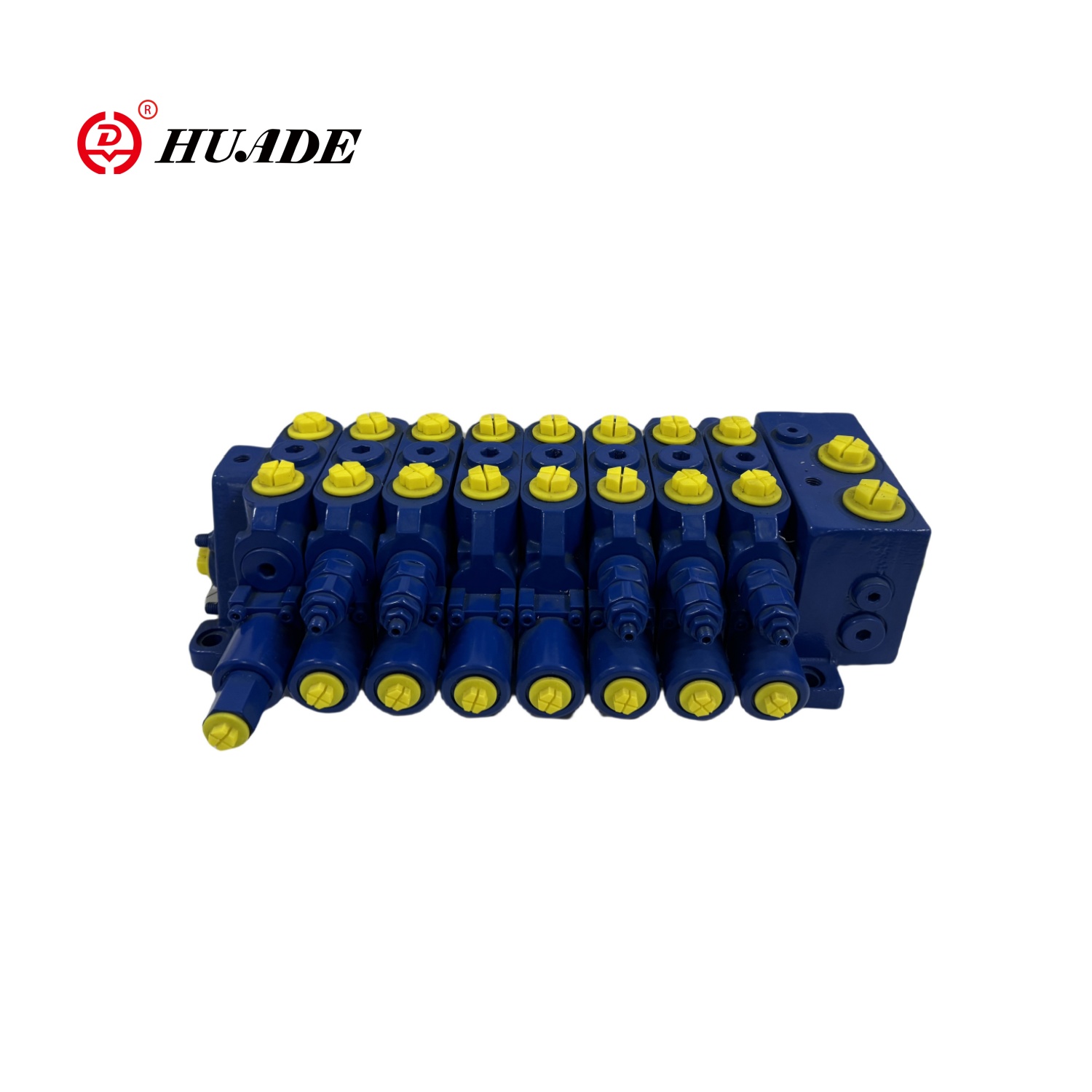

Valvola a più vie di condivisione del flusso

Model:MWVX12-1X

• Caratteristiche del prodotto: buone caratteristiche di risposta
• Specifiche: serie di valvole a più vie di condivisione del flusso,
• Applicazioni: macchinari di costruzione, macchinari di guida in pila,

Invia richiesta PDF Scarica

Descrizione del prodotto

MWVX12-1X Valvola a più vie si applica principalmente in campi come macchinari per l'edilizia, macchinari di guida in pila e altri. Presenta una funzione di compensazione della pressione (compensazione post-valvola). La distribuzione del flusso adotta una modalità di distribuzione indipendente dal carico, nota come sistema LUDV (rilevamento del carico e scarico con valvole direzionali e pompa di spostamento variabile). In condizioni di sotto -saturazione e di saturazione del flusso, tutte le azioni di esecuzione possono funzionare normalmente. Il prodotto adotta un design modulare, consentendo una combinazione flessibile in base alle esigenze dell'utente.

Parametro del prodotto della condivisione del flusso Valvola a più vie

Generalmente
Peso	Valvola a più vie monopezzo (kg)	5.5
	Piastra terminale	1.5
	Importazione di petrolio	7
Posizione dell'installazione		Qualsiasi posizione
Tipo di porta dell'olio		Connessione filettata
Parametri idraulici
Flusso nominale	Ingresso olio P (L/min)	120
	Porta di petrolio funzionante A, B (L/min)	70
Pressione nominale	LS (bar)	250
Pressione di lavoro massima della porta del petrolio	P (bar)	250
	A, B (bar)	300
	T (bar)	20
	A, B (bar)	35
Pressione pilota massima sulla porta del petrolio		Utilizzare una curva di controllo da 6 a 25 bar e assicurarsi la pressione di ingresso dell'olio (minimo 3 bar)
Allineare
Olio idraulico		Din51524 olio minerale o VDMA24569 Shees
Intervallo di temperatura dell'olio idraulico (℃)		-20 a 80
Gamma di viscosità V mm2/s		Da 10 a 380
Livello di contaminazione ammissibile dell'olio idraulico		Livello 20/18/16
Livello di pulizia secondo IS04406 (c)		Si consiglia di utilizzare un filtro con una precisione minima di filtrazione di β10≥75
Guida all'applicazione		Porta dell'olio del circuito
		P, t (a)	P, t (s)	M, ls	A, B, P3	a, b
Coppia di serraggio del raccordo del tubo (NM)		50	70	20	50	20
Impostazione della pressione del sistema		Impostazione della valvola di scarico della pressione LS
NOTA: non spruzzare il blocco della valvola direttamente con liquido pressurizzato

Caratteristiche dei prodotti e applicazione della valvola a più vie di condivisione del flusso

Caratteristiche:

Pressione	300 bar
Fluire	120L/min
Pressione nominale	250 bar (lato pompa)
Pressione nominale	300bar (lato attuatore)

1.Loita la distribuzione del flusso indipendente dalla pressione (LUDV)

Per pompe variabili/per pompe a spostamento fisso

Valvola di mantenimento del carico incorporato

Funzione di scarico

2. Caratteristiche di risposta buoni

3. Ridurre il valore di picco

4.Flushing e raffreddamento

5. Allenta il rischio di cavitazione

6.CHIP STRUTTURA: ingresso dell'olio; può essere ampliato tramite la connessione del chip (massimo 8 collegamenti su un lato, fino a 16 collegamenti con connessione intermedia)

7. Forma di controllo: controllo idraulico; controllo del flusso manuale; Controllo composto idraulico e manuale

8.La caricare la compensazione della pressione; elevata ripetibilità; bassa isteresi

9. Il limitatore della corsa del nucleo di valvola può essere utilizzato per regolare il flusso

10. Carica valvola di soccorso: valvola a cartuccia compatta di grandi dimensioni con funzione di rifornimento dell'olio

11.ls Funzione di limitazione della pressione: utilizzato per l'intera valvola a più vie

Applicazione:

MWVX12-1X Valvola a più vie si applica principalmente in campi come macchinari per l'edilizia, macchinari di guida in pila e altri.
