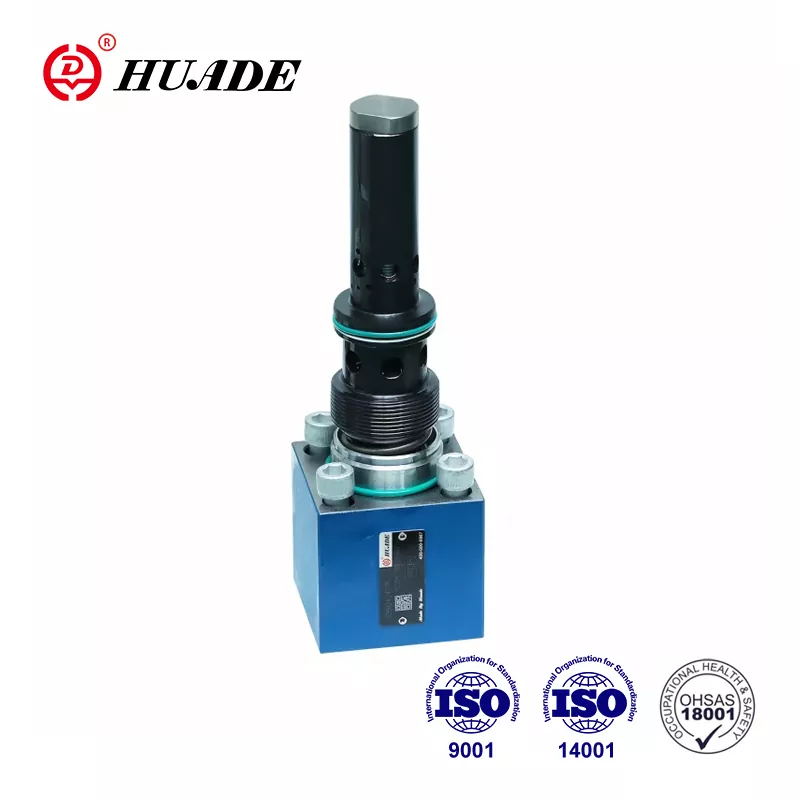

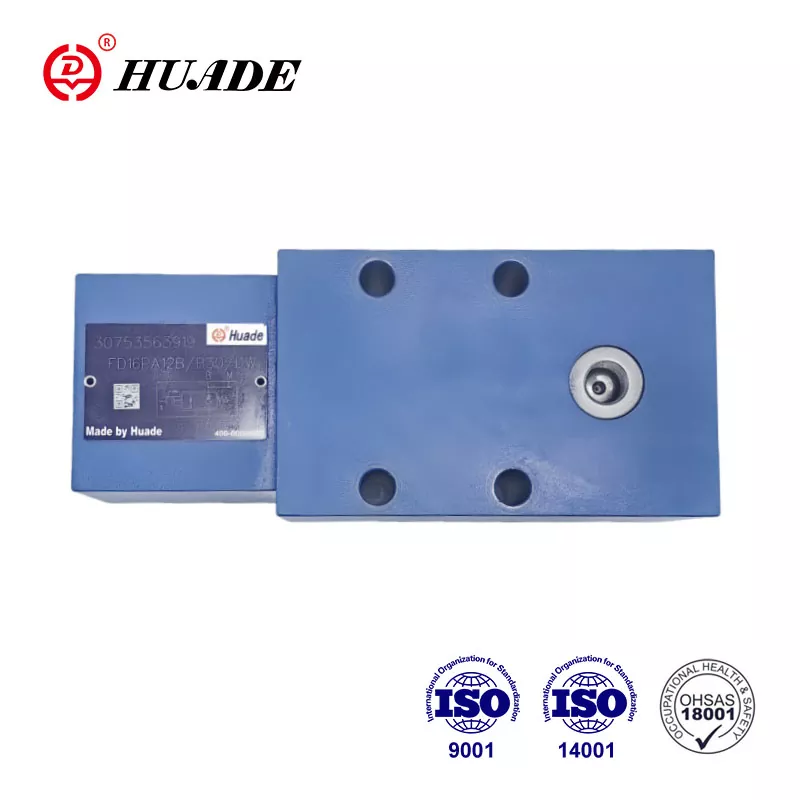

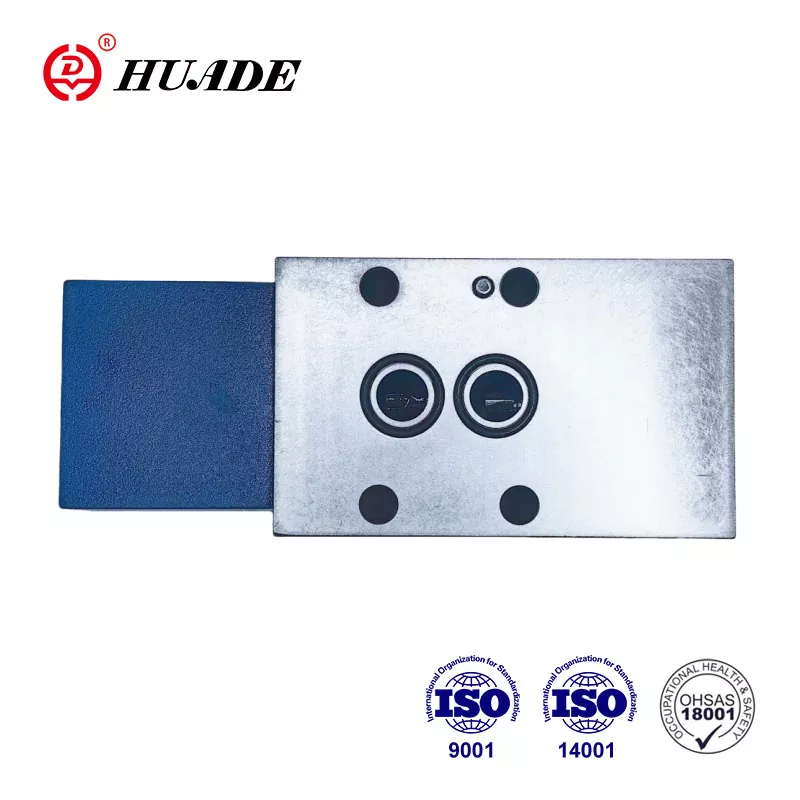

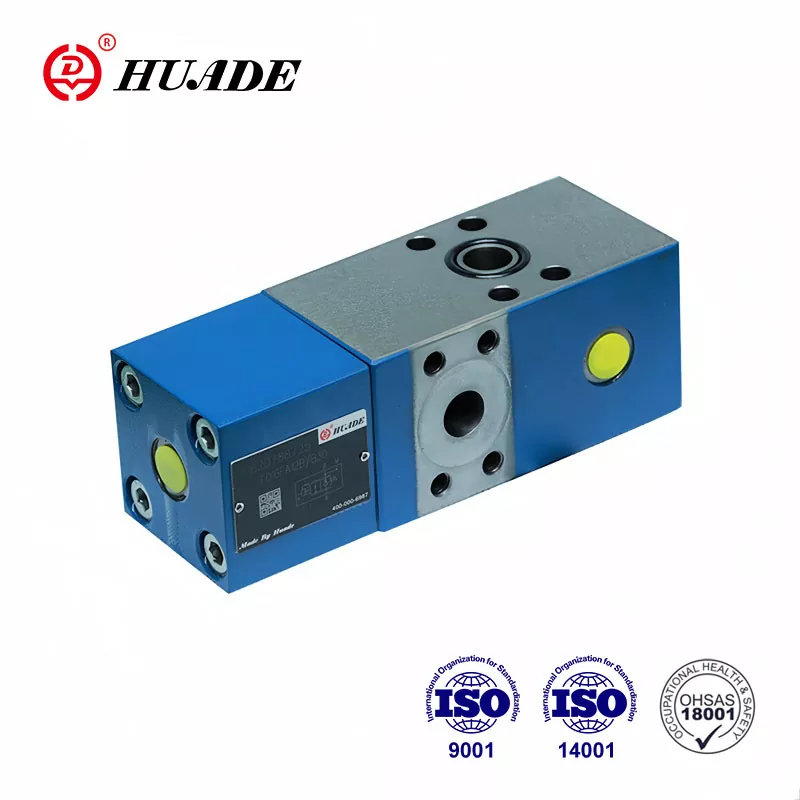

La valvola Huade® check-Q-meter FD 32 può essere utilizzata in vari sistemi idraulici per controllare il flusso. Sono competitivi con prodotti ben noti di buona qualità e prezzo inferiore. La collaborazione a lungo termine con Rexroth consente alle valvole di flusso prodotte da Huade Hydraulic di raggiungere lo stesso livello dei prodotti Rexroth. Grazie a questi punti di forza unici, le valvole check-Q-meter Huade® sono già apprezzate dai consumatori cinesi.
|
Pressione d'esercizio, porte A, X (MPa) |
al 31.5 |
|
Pressione di esercizio. porta B (MPa) |
a 42 |
|
Pressione pilota, porta X (campo di controllo del flusso) (MPa) |
min.2-3,5, max.31,5 |
|
Pressione di cracking, da A a B (MPa) |
0.2 |
|
Pressione di impostazione per la valvola limitatrice della pressione secondaria (MPa) |
a 40 |
|
Flusso (l/min) |
80 (taglia 12) 200 (taglia 16) |
|
Rapporto dell'area della pre-apertura |
area sede otturatore/area bobina pilota=1/20 |
|
Intervallo di temperatura del fluido in pressione (℃) |
da -30 a+80 |
|
Intervallo di viscosità (mm²/s) |
da 10 a 800 |
|
Fluido in pressione |
Olio minerale (per guarnizione NBR) o estere fosfato (per guarnizione FPM) |
Caratteristiche:
▶ Schema delle connessioni secondo DIN 24 340, da D,ISO 5781 e CETOP - RP 121H
▶ Valvola di ritegno pilotata, senza perdite. Il check-Q-meter controlla il flusso di ritorno Q2 in relazione al flusso diretto nel lato opposto dell'attuatore Q1 con i cilindri, deve essere preso in considerazione il rapporto delle aree (Q2=Q1φ).
▶ Valvola by-pass, flusso libero nella direzione opposta
▶ Valvola limitatrice di pressione secondaria incorporata opzionale (solo per valvola con attacchi flangiati).
Applicazione:
Le valvole Check-Q-meter FD12 vengono utilizzate per influenzare la velocità dei motori e dei cilindri idraulici indipendentemente dal carico (impedisce la fuga). Inoltre è presente una funzione isolata per la sicurezza contro lo scoppio dei tubi.
Il check-Q-meter comprende fondamentalmente l'alloggiamento (1), l'otturatore principale (2), la parte pilota (3), la bobina pilota (4), la bobina di smorzamento (5) e lo smorzamento pilota (6).
Struttura della valvola Check-Q-Meter FD 32
Simbolo della valvola FD Check-Q-Meter
Esempi di circuiti
Nota:
Due check-Q-meter non possono essere utilizzati per controllare due cilindri che sono costretti meccanicamente a muoversi insieme, poiché non è possibile garantire la sincronizzazione e la stessa pressione in ciascun cilindro.
Pertanto, i cilindri devono essere dotati di due valvole di ritegno pilotate, tipo SL. Il check-Q-meter è montato su una linea comune.
In questo caso la pressione di carico non deve superare i 20MPa!
