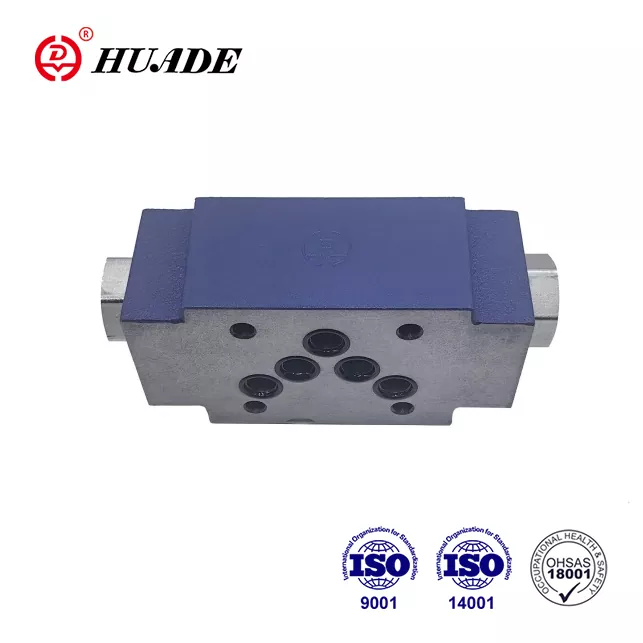

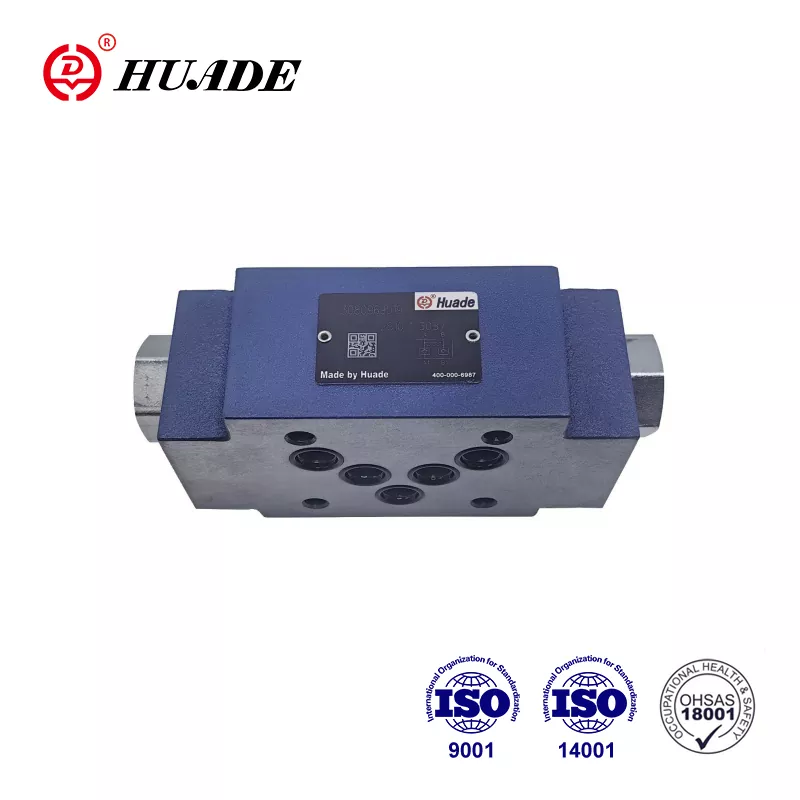

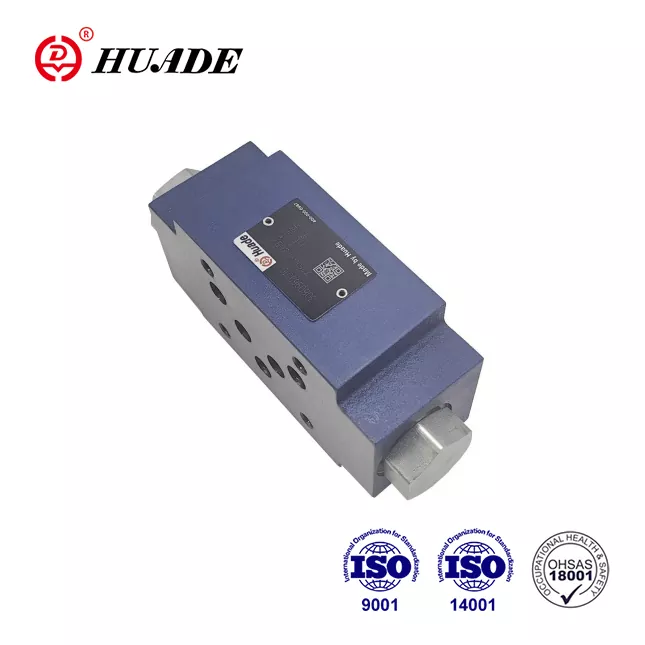

Huade ha incorporato la tecnologia all'avanguardia di Rexroth grazie a sette anni di esperienza nella collaborazione con Rexroth dal 1979. La valvola di ritegno Z2S 10 di Huade è un'alternativa economica alla stessa serie di Rexroth. Huade ha superato lo standard internazionale, ovvero ISO9001, ISO14001 e OH SAS18001. Ogni valvola di ritegno Z2S 10 viene sottoposta a test rigorosi prima di lasciare la fabbrica per garantire prestazioni superiori. Le valvole idrauliche Huade® sono ampiamente utilizzate nei macchinari di ingegneria e costruzione, metallurgia, macchine utensili, protezione ambientale, costruzione navale, aerospaziale, trasporto ferroviario, petrolio e petrolchimico, industria militare e altri campi. È un marchio nazionale ben noto in Cina. È più avanzato nella tecnologia e più durevole rispetto ai prodotti simili di questa linea.
|
Misurare |
6 |
10 |
16 |
22 |
|
Portata massima (L/min) |
a 60 |
a 120 |
a 300 |
a 450 |
|
Pressione operativa massima (MPa) |
al 31.5 |
|||
|
Pressione di apertura (MPa) |
Vedi curve caratteristiche |
|||
|
Indicazioni |
Vedi simboli |
|||
|
Rapporto dell'area |
A1/A2=1:3 |
A1/A2=1:11.45 |
A1/A2=1:11,8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Fluido in pressione |
Oli minerali (per guarnizioni NBR) o estere fosforico (per guarnizioni FPM) |
|||
|
Intervallo di temperatura del fluido in pressione (℃) |
-30～+80 |
|||
|
Intervallo di viscosità (mm2/s) |
da 2,8 a 500 |
|||
|
Peso (Kg) |
circa 0,8 |
circa 3 |
circa 6,5 |
circa 12 |
Caratteristiche:
▶ Per l'utilizzo in gruppi di impilamento verticale
▶ Per la chiusura senza perdite di uno o due attacchi di servizio
▶ Schema delle connessioni secondo Din 24 340 forma A, ISO4401 e CETOP - RP 121H
Applicazione:
Questa valvola di ritegno pilotata Z2S viene utilizzata per l'installazione con impilamento verticale. Può sigillare una o due porte dell'olio funzionanti senza perdite, secondo necessità.
Le valvole di ritegno tipo Z2S 10 sono del tipo a piastra intermedia. Vengono utilizzati per la chiusura senza perdite di una o due porte di servizio, anche per lunghi periodi di tempo. Il flusso libero avviene da A1 ad A2 o da B1 a B2. Il flusso in A1 B1 nella direzione opposta è bloccato. Quando il fluido scorre da A1 ad A2, la bobina (1) viene pressurizzata e spinta verso destra, aprendo così la valvola a otturatore sferico (2) che a sua volta apre l'otturatore (3). Per garantire la corretta chiusura della valvola, le porte di servizio A2 B2 della valvola direzionale devono essere collegate al serbatoio in posizione neutra.
Simbolo di Z2S
Vista in sezione di Z2S 10
Tipico esempio circuitale di Z2S
