Quando si lavora con sistemi idraulici, la scelta della giusta valvola di controllo direzionale può fare la differenza. La valvola di controllo direzionale Rexroth 4WE 10 D è diventata una scelta affidabile per molte applicazioni industriali e ci sono buone ragioni per cui gli ingegneri continuano a tornarci.
Cosa rende speciale il 4WE 10 D
La Rexroth 4WE 10 D è una valvola di controllo direzionale azionata da un solenoide che gestisce il flusso del fluido idraulico attraverso un sistema. Pensatelo come un controllore del traffico per olio o altri fluidi idraulici. Quando l'elettricità scorre attraverso le sue bobine, la valvola cambia posizione e reindirizza il fluido verso diverse parti del macchinario.
Questa valvola è conforme allo standard di dimensione NG10, chiamato anche CETOP 5 o ISO 4401-05. Ciò significa in termini pratici che è in grado di gestire pressioni e portate elevate pur adattandosi ai modelli di montaggio standard utilizzati dalla maggior parte dei sistemi idraulici.
I numeri nel suo nome ti dicono informazioni importanti. Il "4" significa che ha quattro porte principali in cui il fluido entra ed esce. La "WE" indica che si tratta di una valvola direzionale azionata da solenoidi. Il "10" si riferisce alla sua dimensione nominale e la "D" descrive una specifica configurazione della bobina che determina il comportamento della valvola quando è nella sua posizione neutra.
Capacità di pressione e flusso
Una delle caratteristiche distintive della valvola di controllo direzione 4WE 10 D per Rexroth è la sua capacità di gestire l'alta pressione. Le principali porte di lavoro possono gestire fino a 350 bar, che equivalgono a circa 5.076 PSI. Si tratta di una pressione sufficiente per gestire compiti industriali impegnativi senza sudare troppo.
Per quanto riguarda la capacità di flusso, questa valvola può gestire tra 120 e 160 litri al minuto a seconda della variante del modello specifico. Sono circa 32-42 galloni al minuto nelle misurazioni americane. Questa gamma offre la flessibilità necessaria per adattare la valvola alle esigenze del vostro sistema senza sovradimensionare o sottodimensionare i componenti.
La porta di ritorno ha un limite di pressione inferiore, generalmente intorno a 210 bar. Questo è importante perché se stai progettando un sistema, devi assicurarti che la linea di ritorno non accumuli troppa pressione. In caso contrario, si potrebbe danneggiare il meccanismo a molla della valvola o sollecitare l'alloggiamento oltre i limiti di progettazione.
Il design del solenoide con pin bagnato
Il 4WE 10 D utilizza il cosiddetto design del solenoide con pin bagnato e questa caratteristica merita una certa attenzione. In questa configurazione, l'asta di spinta del solenoide si trova nell'olio idraulico anziché essere completamente sigillata da esso.
Questa scelta progettuale porta diversi vantaggi pratici. L'olio idraulico funge da refrigerante, allontanando il calore dalla bobina elettrica. Ciò aiuta il solenoide a durare più a lungo e a funzionare in modo più affidabile, soprattutto quando si aziona frequentemente la valvola. L'olio lubrifica anche le parti mobili, riducendone l'usura nel tempo.
Dal punto di vista della manutenzione, i solenoidi con perno bagnato sono convenienti. È possibile sostituire la bobina senza dover scaricare il sistema idraulico o entrare in camere a pressione sigillate. Ciò consente di risparmiare tempo durante le riparazioni e riduce le possibilità di contaminare il fluido idraulico. La bobina può anche ruotare di 90 o 360 gradi per adattarsi a spazi di installazione ristretti, offrendo così più opzioni durante il montaggio della valvola.
Controllo della velocità di commutazione e dello smorzamento
Quando si alimenta la valvola di controllo portata 4WE 10 D per Rexroth con corrente continua, all'accensione si attiva normalmente da 45 a 70 millisecondi e allo spegnimento da 35 a 45 millisecondi. Questi tempi di risposta funzionano bene per la maggior parte delle esigenze di automazione industriale.
Ciò che distingue questa valvola da molti concorrenti è la sua funzione di smorzamento regolabile. Alcune versioni consentono di rallentare la velocità di movimento della bobina quando si cambia posizione. Utilizzando viti dell'acceleratore regolabili o orifizi fissi, è possibile estendere il tempo di commutazione fino a oltre 100 millisecondi, se necessario.
Perchè vorresti una valvola più lenta? Nei sistemi con cilindri di grandi dimensioni o carichi pesanti, i cambiamenti immediati di direzione possono creare picchi di pressione che martellano i tubi e i raccordi. Questo fenomeno, talvolta chiamato colpo d'ariete, può danneggiare i componenti e ridurre la durata del sistema. Lo smorzamento integrato aiuta a rendere più fluide queste transizioni senza la necessità di soppressori d'urti separati nelle tubazioni.
La valvola può gestire fino a 15.000 cicli di commutazione all'ora, il che la rende adatta per linee di produzione ad alta velocità in cui la valvola deve aprirsi e chiudersi ripetutamente durante il giorno.
Configurazioni della bobina e logica di funzionamento
La "D" nella designazione 4WE 10 D si riferisce a un simbolo specifico del cursore, ma Rexroth offre questa piattaforma di valvole con molte diverse configurazioni di cursore. Puoi ottenerlo in configurazioni 4/3 (quattro porte, tre posizioni) o 4/2 (quattro porte, due posizioni), tra le altre opzioni.
Ciascun tipo di cursore crea percorsi di flusso diversi quando la valvola è in posizione neutra o centrale. Alcune configurazioni chiudono tutte le porte quando sono diseccitate, mantenendo i cilindri in posizione. Altri collegano la pompa al serbatoio, scaricando così la pompa e risparmiando energia. La scelta dipende da cosa devi fare con il tuo sistema quando la valvola non viene commutata attivamente.
La valvola di controllo direzionale 4WE 10 D per Rexroth è disponibile sia nella versione con ritorno a molla che con ritenuta. Le valvole con ritorno a molla tornano automaticamente nella posizione iniziale quando si interrompe l'alimentazione, il che è spesso importante per la sicurezza. Le versioni con fermo rimangono nella loro ultima posizione finché non invii un altro segnale, che funziona meglio per le applicazioni in cui è necessario tenere qualcosa in posizione durante le interruzioni di corrente.
Specifiche elettriche
Questa valvola funziona con un'ampia gamma di sistemi elettrici. Puoi ordinarlo con tensioni CC da 12 V fino a 230 V o con varie opzioni di tensione CA. Il solenoide CC standard consuma circa 30-35 watt di potenza.
I collegamenti elettrici sono disponibili in diversi stili, compresi i connettori a spina conformi agli standard DIN. La valvola ha un grado di protezione IP65, il che significa che può sopportare polvere e spruzzi d'acqua senza problemi. L'isolamento soddisfa gli standard VDE Classe F, quindi è adatto per ambienti industriali in cui la sicurezza elettrica è importante.
Per la risoluzione dei problemi o il funzionamento di emergenza, molte versioni includono opzioni di esclusione manuale. Questi ti consentono di commutare meccanicamente la valvola quando stai configurando un sistema o devi spostare qualcosa durante un'interruzione di corrente.
Dove viene utilizzata questa valvola
Il 4WE 10 D è presente in molti settori diversi perché bilancia prestazioni e affidabilità. Nelle applicazioni marine, lo troverai a controllare i sistemi di governo delle navi, a gestire le gru che caricano e scaricano merci e a regolare le eliche a passo variabile. Questi ambienti richiedono valvole che possano funzionare continuamente in condizioni difficili e il design Rexroth resiste bene all'aria salata e alle vibrazioni.
Gli stabilimenti di produzione utilizzano la valvola di controllo direzionale 4WE 10 D di Rexroth in macchine utensili, attrezzature per lo stampaggio a iniezione e presse per la deformazione dei metalli. L'elevata capacità di frequenza di commutazione lo rende utile per la produzione automatizzata in cui la valvola esegue migliaia di cicli per turno. La regolazione dello smorzamento aiuta a prevenire danni da urto ai componenti di precisione di queste macchine.
Anche le attrezzature edili e mobili si affidano a questa piattaforma di valvole, sebbene tali applicazioni spesso utilizzino varianti leggermente diverse ottimizzate per l'idraulica mobile.
Manutenzione e pulizia dei fluidi
Come la maggior parte dei componenti idraulici di precisione, il 4WE 10 D necessita di olio pulito per funzionare correttamente. Il gioco tra la bobina e il corpo della valvola è misurato in micrometri e le particelle di sporco possono causare usura e perdite interne abbastanza rapidamente.
Rexroth specifica che il fluido idraulico deve soddisfare gli standard di pulizia NAS 1638 Classe 9. Avrai bisogno di un buon sistema di filtraggio con un rapporto beta di almeno 75 per particelle da 10 micron. Ciò potrebbe sembrare eccessivamente rigido, ma quando si eseguono 15.000 cicli all'ora, i danni da contaminazione si accumulano rapidamente.
La manutenzione regolare comprende il controllo della pulizia del fluido, l'ispezione delle perdite e, occasionalmente, la sostituzione dei kit di guarnizioni. I kit di guarnizioni contengono in genere nove O-ring e vengono forniti con numeri di parte come R961006886 per le serie più recenti. Grazie al design con perno bagnato, spesso è possibile sostituire la bobina del solenoide senza importanti disassemblaggi, riducendo così i tempi di fermo.
Confronto con altre opzioni
La valvola di controllo direzionale 4WE 10 D per Rexroth compete con le valvole di Parker, Eaton e altri importanti produttori nella categoria NG10. La serie D3W di Parker offre valori di pressione simili intorno a 345 bar. Anche la serie DG4V-5 di Eaton funziona in intervalli di pressione comparabili, sebbene le specifiche varino in base al modello.
Ciò che distingue l'opzione Rexroth è soprattutto la capacità di ammortizzazione integrata. Sebbene altri produttori realizzino valvole robuste e reattive, molti non includono la soppressione degli urti integrata. Se hai bisogno di questa funzionalità, dovresti aggiungere acceleratori o ammortizzatori esterni al tuo sistema, il che occupa spazio e aggiunge complessità.

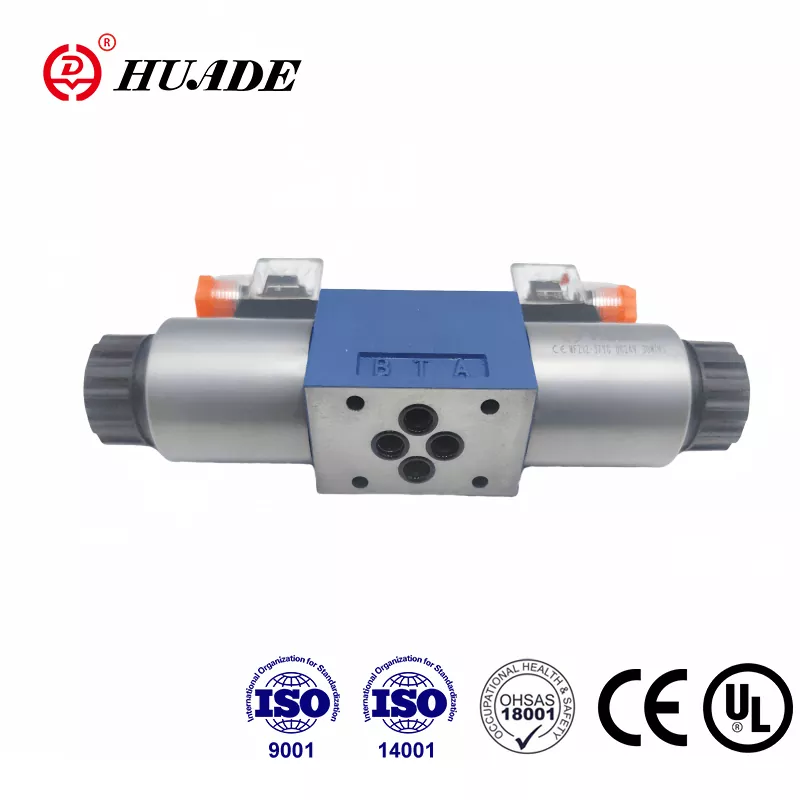

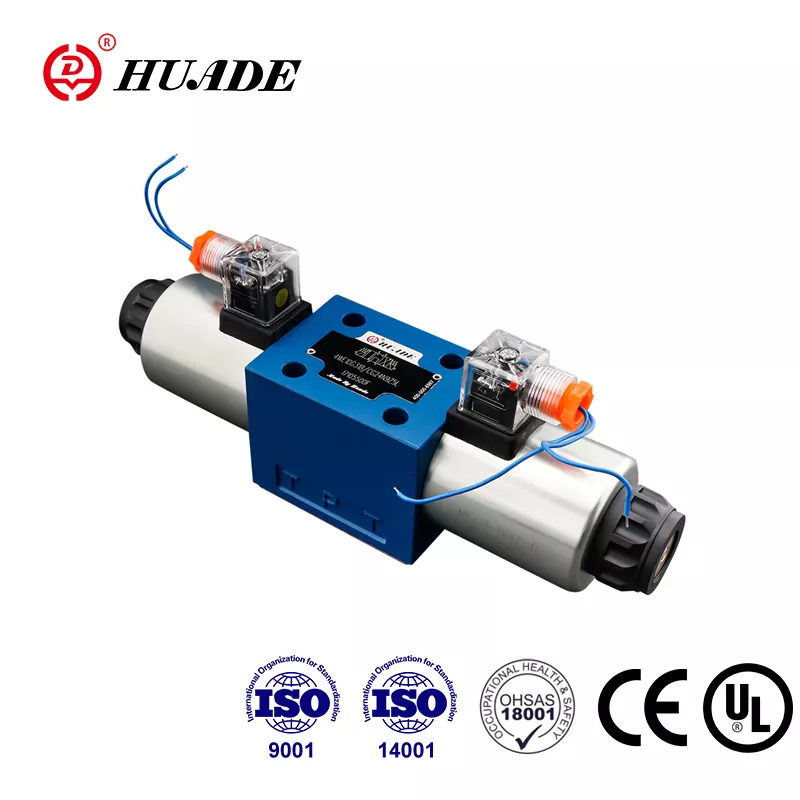

Esistono anche alternative compatibili di aziende come Huade che seguono gli stessi standard di montaggio e offrono prezzi più bassi. Questi possono funzionare bene per applicazioni meno critiche, ma è necessario confrontare attentamente le specifiche prestazionali effettive, in particolare le portate massime e i dati sulla durabilità a lungo termine.
Considerazioni sull'installazione
Il 4WE 10 D si monta su una sottopiastra utilizzando il modello standard ISO 4401-05. I fori dei bulloni sono distanziati di 80 x 32 millimetri l'uno dall'altro, il che corrisponde allo standard del settore per questa classe di dimensioni. Questa standardizzazione significa che spesso è possibile sostituire le valvole di diversi produttori senza riprogettare il collettore o la sottopiastra.
Durante l'installazione della valvola, prestare attenzione ai contrassegni delle porte. La porta P si collega alla pompa, le porte A e B vanno all'attuatore e la porta T ritorna al serbatoio. L'inserimento di questi al contrario farà sì che il sistema funzioni in modo errato e potrebbe danneggiare l'apparecchiatura.
La valvola di controllo direzionale 4WE 10 D per Rexroth può funzionare a temperature ambiente da -15 gradi Celsius fino a 70 gradi Celsius. La temperatura del fluido idraulico influisce sui tempi di commutazione perché la viscosità dell'olio cambia con la temperatura. Se il tuo sistema funziona in condizioni di freddo o caldo estremi, potrebbe essere necessario tenerne conto nei calcoli dei tempi.
Varianti speciali per aree pericolose
Per applicazioni in atmosfere esplosive Rexroth offre versioni certificate ATEX di questa valvola. La serie WE...XE funziona in ambienti Zona 2 dove potrebbero essere presenti gas o polveri esplosivi, ma normalmente non sono previsti. La serie WE...XN gestisce le condizioni della Zona 3 con rischi di esplosione inferiori.
Queste varianti antideflagranti utilizzano speciali design della bobina e involucri protettivi che impediscono fonti di accensione. Se lavori in impianti petrolchimici, operazioni minerarie o piattaforme offshore, avrai bisogno di queste versioni certificate per soddisfare le norme di sicurezza.
Rendi il tuo sistema a prova di futuro
Man mano che i sistemi industriali diventano più automatizzati e connessi, avere capacità diagnostiche diventa più prezioso. Mentre la 4WE 10 D di base è una valvola on-off semplice, Rexroth offre una piattaforma aggiornata denominata serie 4WEH 10 che aggiunge il monitoraggio della posizione e la regolazione elettronica della corsa.
Queste versioni avanzate utilizzano lo stesso collaudato design del corpo valvola e della bobina del modello 4WE 10 D standard, ma includono sensori che indicano dove è posizionata la bobina. Questo feedback aiuta con la manutenzione predittiva e il monitoraggio delle condizioni. Se stai costruendo un sistema che deve soddisfare gli standard dell'Industria 4.0 o richiedere la certificazione di sicurezza funzionale, la piattaforma 4WEH ti offre un percorso di aggiornamento senza modificare la progettazione del circuito idraulico di base.
Fare la scelta giusta
La valvola di controllo direzionale 4WE 10 D per Rexroth rappresenta una solida via di mezzo tra prestazioni e praticità. Gestisce pressioni e portate elevate senza essere sovraingegnerizzato per applicazioni semplici. Il design del solenoide con perno bagnato semplifica la manutenzione e la funzione di smorzamento regolabile aiuta a proteggere i sistemi sensibili dagli shock idraulici.
Quando specifichi questa valvola, assicurati di capire quale serie stai ricevendo. Le serie 3X e 5X presentano alcune differenze nei valori di pressione massima, con le versioni 5X più recenti che raggiungono 350 bar rispetto ai 315 bar di alcune varianti precedenti. Se utilizzi bobine ad alta tensione come 96 V o 205 V CC, ricorda che devi ridurre il flusso massimo del 10% per evitare di surriscaldare il solenoide.
La chiave per una lunga durata è mantenere un'adeguata pulizia del fluido e seguire gli standard di filtrazione consigliati. Questo non è facoltativo se si desidera che la valvola raggiunga la durata operativa prevista. Con una buona gestione dei fluidi e la sostituzione periodica delle guarnizioni, queste valvole possono garantire milioni di cicli in servizio industriale.
Che tu stia progettando un nuovo sistema o sostituendo una valvola esistente, 4WE 10 D offre affidabilità comprovata con flessibilità sufficiente per adattarsi a molte applicazioni diverse. Il suo schema di montaggio standardizzato e l'ampia gamma di configurazioni della bobina fanno sì che di solito sia possibile trovare una versione che soddisfi le vostre esigenze senza modifiche personalizzate.
