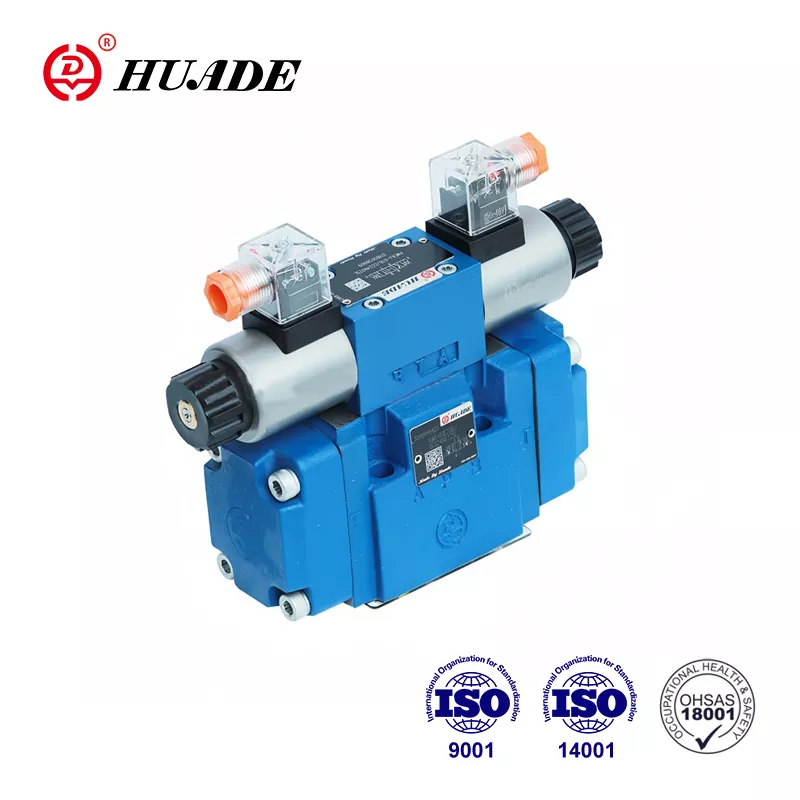

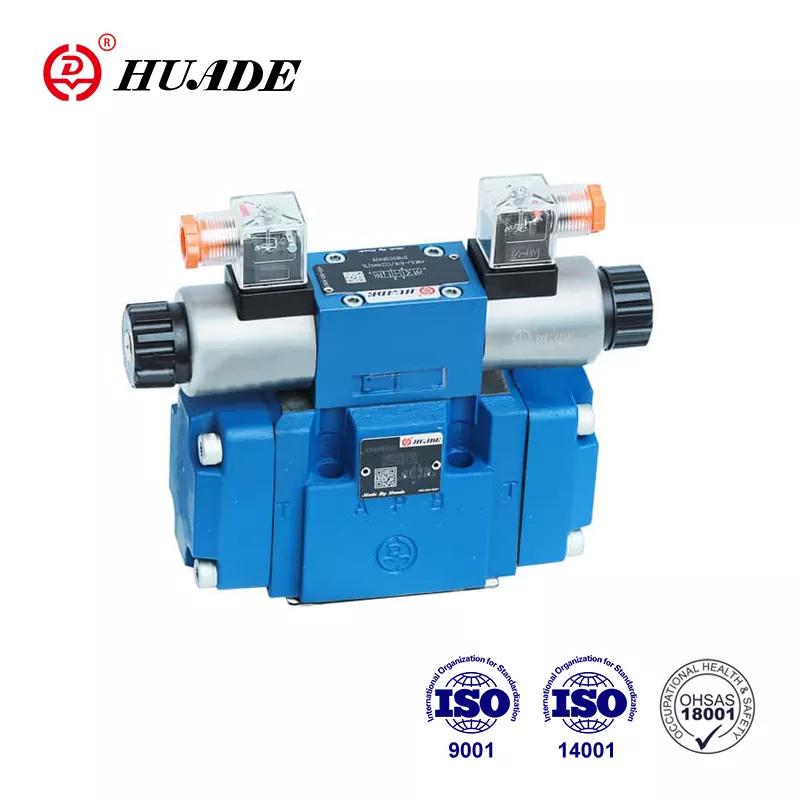

Valvola di controllo direzionale 4Weh 16 j

• Caratteristiche del prodotto: funzionamento elettroidraulico, progettazione compatibile con rexroth, montaggio della piastra
• Specifiche: Serie 4WEH16, pressione operativa MPa max
• Applicazioni: macchinari ingegneristici, macchine utensili, costruzione navale, aerospaziale, transito ferroviario

Invia richiesta PDF Scarica

Descrizione del prodotto

Fondata attraverso una partnership strategica tra i governi cinesi e tedeschi nel 1979, Huade Hydraulic ha avuto due esperienze di cooperazione a lungo termine con Rexroth. Huade® 4Weh 16 J La valvola di controllo direzionale elettro idraulica è un'alternativa economica alla valvola Rexroth nella stessa serie. La fabbrica ha superato ISO9001, ISO14001 e OH SAS18001. Huade Hydraulic mette molto stress sulla qualità. Per garantire l'alta qualità delle valvole idrauliche, la fabbrica gestisce più di 750 pezzi di apparecchiature di produzione avanzate importate da tutto il mondo. I prodotti idraulici Huade® sono ampiamente utilizzati in macchinari ingegneristici e costruttivi, macchinari, protezione ambientale, costruzione navale, aerospaziale, transito ferroviario, industria militare e altri campi.

Parametro del prodotto della valvola di controllo direzionale 4Weh 16 j

Tipo 4Weh16
Pressione operativa, max. (MPA) -Port p, a, b		H-4Weh16	4Weh16
		a 35	a 28
Port T.	Dranaggio dell'olio pilota esterno (MPA)	a 25	a 25
	Dranaggio dell'olio pilota interno (MPA)	solenoide (DC)	solenoide (AC)
		a 16	a 10
		È impossibile per la pressione centrata Valvola a 3 posizioni per scaricare olio pilota interno
Porti	Dranaggio dell'olio pilota esterno (MPA)	= 16	～ 10
Pressione pilota min.	Dranaggio dell'olio pilota esterno (MPA) PILOT OIL FORNITÀ INTERNO (MPA)	Valvola a 3 posizioni, 1.2 Valvola a 2 posizioni, con offset a molla 1.2 Valvola a 2 posizioni con offset idraulico 1.2


	PILOT OIL FORNITÀ INTERNO (MPA)	Per le bobine C, F, G, H, P, T, V, Z, S (per mezzo di un pre-caricamento valvola o un flusso sufficientemente grande) 0,45
Pressione operativa. max. (MPA)		a 25
Fluido idraulico		Oli minerali o estere fosfato
Intervallo di temperatura del fluido di pressione （℃）		-30 ～+80
Intervallo di viscosità (mm2/s)		10 ～+800

Funzionalità del prodotto e applicazione della valvola di controllo direzionale 4Weh 16 j

Caratteristiche:

▶ Le valvole utilizzate per controllare l'arresto e la direzione di un flusso di fluido

▶ Funzionamento elettroidraulico (WEH), funzionamento idraulico (WH)

▶ Per il montaggio della piastra

Tesoro

▶ Solenoidi DC a pin bagnato o CA, opzionali

▶ Override manuale, facoltativo

▶ Collegamento elettrico come collegamento individuale o centrale

▶ Regolazione del tempo di spostamento, opzionale

▶ Valvola di pre-carico nel canale p della valvola principale, opzionale

▶ Apparecchiature ausiliarie alla scheda tecnica

Regolazione della corsa alla bobina principale, opzionale

Regolazione della corsa e/o indicatore di posizione terminale, opzionale

Interruttore di limite meccanico o induttivo (tipo di prossimità) sulla bobina principale, opzionale

▶ Pattern di porting a Din 24 340 Form A, ISO 4401 e CETOP - RP 121H

Applicazione:

Le valvole di controllo direzionale 4Weh 16 J vengono utilizzate per controllare l'arresto e la direzione di un flusso di fluido.

Funzioni, sezione della valvola di controllo direzionale 4Weh 16 j

Valvole direzionali di tipo 4weh ..

Le valvole di tipo Weh sono valvole a bobina direzionale con funzionamento elettromidraulico

Le valvole direzionali sono sostanzialmente costituite dalla valvola principale con alloggiamento (1), bobina di controllo principale (2), una o due molle di ritorno e la valvola pilota (4) con uno o due solenoidi.

La bobina di controllo principale (2) nella valvola principale è mantenuta nella posizione neutra o iniziale dalle molle.

Vista per il 4weh
