Quando lavori con sistemi idraulici in ambienti industriali, la valvola di controllo direzionale è essenzialmente il regolatore del traffico per la tua potenza fluida. La valvola di controllo direzionale Bosch Rexroth 4WE 10 J è uno di quei cavalli da lavoro che mantiene silenziosamente in funzione le linee di produzione nelle fabbriche di tutto il mondo. Questa particolare valvola esiste da decenni e c'è una buona ragione per cui gli ingegneri continuano a specificarla per i loro progetti.
Cosa rende diversa la valvola di controllo direzionale 4WE 10 J

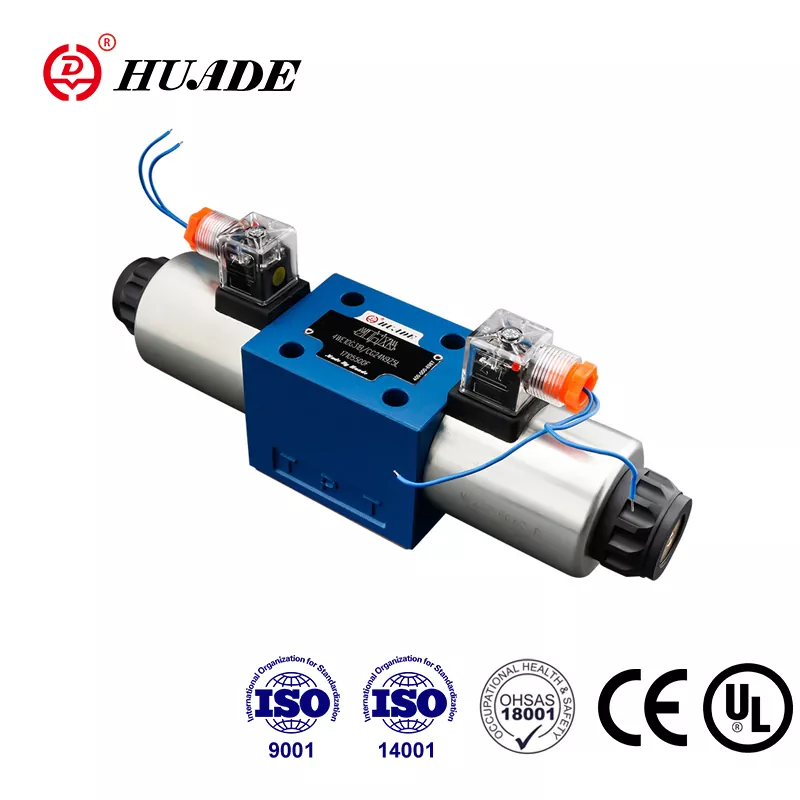

Il Rexroth 4WE 10 J è quello che noi chiamiamo un distributore a cursore elettromagnetico. Consideratelo come un interruttore controllato elettricamente che dirige l'olio idraulico dove deve andare. La parte "4WE" ci dice che ha quattro porte principali ed è azionata elettricamente. Il "10" indica che si tratta di una dimensione NG10, che corrisponde allo standard di montaggio CETOP 5. Quella "J" alla fine è in realtà piuttosto importante perché definisce come si comporta la valvola quando è nella sua posizione centrale.
Ciò che distingue questa valvola è la sua capacità di gestire pressioni e flussi elevati. Stiamo parlando di pressioni massime di esercizio fino a 350 bar, che si traducono in circa 5.000 libbre per pollice quadrato. Le versioni a tensione CC possono spingere 160 litri al minuto, mentre le versioni CA gestiscono 120 litri al minuto. Questi numeri contano quando si tenta di spostare carichi pesanti o di azionare cilindri di grandi dimensioni.
Come funziona la posizione centrale del modello J
La configurazione della bobina a J è probabilmente la caratteristica più distintiva di questa valvola di controllo direzionale. Quando la valvola si trova nella sua posizione centrale con entrambi i solenoidi spenti, tutte le porte principali sono bloccate. L'attacco della pompa (P), entrambi gli attacchi di lavoro (A e B) e l'attacco di ritorno del serbatoio (T) sono completamente isolati l'uno dall'altro.
Questo design centrale bloccato ha uno scopo specifico. Quando si dispone di un cilindro idraulico che sostiene un carico pesante, non si vuole che il carico si abbassi mentre non lo si controlla attivamente. Il 4WE 10 J mantiene tutto bloccato al suo posto. La pompa non invia olio da nessuna parte e il cilindro non può spurgare nel serbatoio. Ciò lo rende particolarmente utile in applicazioni come le macchine per lo stampaggio a iniezione, dove è necessario mantenere con precisione la posizione durante le diverse fasi del ciclo di stampaggio.
Quando si eccita uno dei solenoidi, la bobina si sposta per collegare la pompa a una porta di lavoro mentre l'altra porta di lavoro si apre al serbatoio. Eccitare l'altro solenoide e le connessioni si invertono. Si tratta di un'idraulica semplice, ma il centro bloccato offre quella capacità di tenuta statica che alcuni altri modelli di bobina non forniscono.
I dettagli tecnici che contano

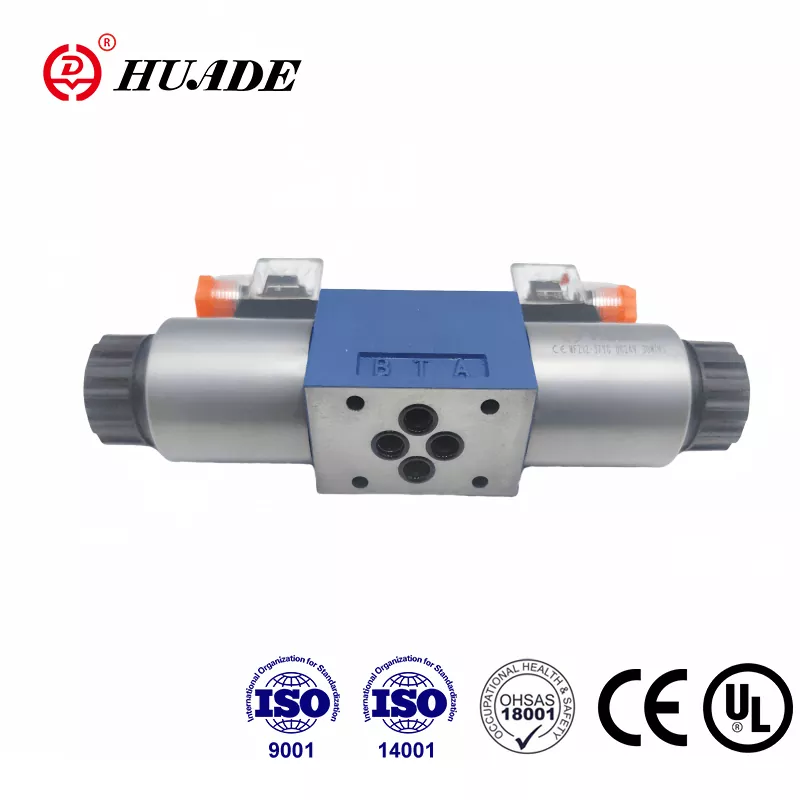

Il 4WE 10 J segue lo standard ISO 4401-05-04-0-05 per la sua interfaccia di montaggio. Questa standardizzazione significa che puoi sostituirla con altre valvole NG10 di diversi produttori, se necessario, anche se ci sono sempre dettagli da verificare. Il montaggio utilizza quattro bulloni M6 x 50 serrati a 15 Newton metri. Avrai bisogno di una piastra di montaggio separata, che Rexroth designa come qualcosa come G 66/01.
I solenoidi sono ciò che Rexroth chiama la struttura "wet pin". La bobina elettrica si trova in un alloggiamento esposto all'olio idraulico, che aiuta il raffreddamento e riduce il rumore rispetto ai solenoidi a secco. Queste bobine possono essere rimosse e ruotate di 90 gradi senza smontare l'intera valvola, il che è comodo quando si ha poco spazio o è necessario riorientare i collegamenti elettrici. Le opzioni di tensione comuni includono 24 V CC e 120 V CA, sebbene siano disponibili altre tensioni.
I tempi di risposta sono rispettabili per questo tipo di valvola di controllo direzionale. Quando si applica potenza, la bobina si sposta in circa 45-70 millisecondi. Quando si interrompe l'alimentazione, la molla la restituisce in 35-45 millisecondi. Queste non sono velocità delle servovalvole, ma sono adeguate per la maggior parte delle applicazioni di macchinari industriali.
Dove troverai questa valvola funzionante
Il 4WE 10 J è presente in molte apparecchiature industriali diverse. Le macchine utensili pesanti lo utilizzano per controllare tavoli di lavoro e mandrini. Le presse idrauliche si affidano ad esso per un controllo preciso del cilindro. Le macchine per lo stampaggio a iniezione sono probabilmente una delle applicazioni più comuni, soprattutto nei circuiti di bloccaggio degli stampi dove è necessario sostenere tonnellate di forza di bloccaggio senza alcuna deriva.
In una tipica configurazione di stampaggio a iniezione, la valvola di controllo direzionale gestisce l'apertura e la chiusura dello stampo. Durante l'iniezione, la posizione centrale del modello a J blocca l'olio idraulico nel cilindro di bloccaggio, mantenendo una pressione costante anche se la pompa potrebbe svolgere altro lavoro. Ciò impedisce la formazione di bave (fuoriuscite indesiderate di plastica dallo stampo) e garantisce una qualità costante delle parti. Quando è il momento di aprire lo stampo, un solenoide si attiva e la valvola si sposta, indirizzando l'olio per ritrarre il meccanismo di bloccaggio.
La valvola è presente anche nelle attrezzature mobili, nelle macchine edili e nei sistemi di movimentazione dei materiali. Ovunque sia necessario un controllo direzionale con una buona capacità di tenuta e portate ragionevoli, vale la pena prendere in considerazione il 4WE 10 J.
Comprendere il codice dell'ordine
Rexroth utilizza un sistema di codifica sistematico per le sue valvole di controllo direzionale e comprenderlo vi aiuta a ottenere esattamente ciò di cui avete bisogno. Un tipico numero di modello completo potrebbe essere 4WE 10 J3X/CG24N9K4, con il codice Rexroth R900589988.
Scomponendolo: il "4" conferma quattro porte principali. "WE" significa che si tratta di una valvola a spola direzionale ad azionamento elettrico. "10" è la classificazione della dimensione NG10. "J" identifica il modello di bobina con centro bloccato. "3X" o "5X" indica la serie, dove 5X è la serie di produzione attuale. Le lettere e i numeri dopo la barra specificano dettagli come la tensione del solenoide (G24 significa 24 V CC), il materiale della guarnizione e varie opzioni.
Se si vede una "V" nel suffisso, ciò indica guarnizioni FKM invece delle guarnizioni NBR standard. Avresti bisogno di FKM se utilizzi fluidi a base di esteri fosforici o operi a temperature più elevate. Le guarnizioni NBR standard funzionano bene con oli idraulici minerali nelle normali gamme di temperature industriali.
Requisiti dei fluidi e filtrazione
Il 4WE 10 J è progettato principalmente per oli idraulici a base minerale, sebbene sia in grado di gestire esteri fosfatici con il giusto materiale di tenuta. La gamma di viscosità è piuttosto ampia, da circa 2,8 a 380 millimetri quadrati al secondo, con una viscosità operativa nominale di circa 37 a 55 gradi Celsius. La temperatura operativa dovrebbe rimanere tra meno 20 e più 50 gradi Celsius per l'ambiente circostante.
È qui che iniziano molti grattacapi legati alla manutenzione: la pulizia dei fluidi. I giochi all'interno di una valvola di controllo direzionale sono misurati in micron. Stiamo parlando di spazi tra i tre e i tredici micron nelle aree critiche. Un capello umano misura circa 70 micron per fare un confronto. Se si lascia che la contaminazione penetri nell'olio idraulico, le particelle possono incastrarsi in questi spazi e far aderire la bobina.
Rexroth consiglia una filtrazione a 10 micron o superiore. Non è un suggerimento che dovresti ignorare. Una bobina bloccata significa che la valvola non si sposta o, peggio, potrebbe spostarsi e non ritornare. In particolare con i solenoidi CA, una bobina bloccata può portare alla bruciatura della bobina poiché il solenoide è progettato per un funzionamento intermittente e non per un mantenimento continuo. Seguire qualcosa come gli standard di pulizia NAS 1638 Classe 9 ti farà risparmiare problemi lungo la strada.
Problemi comuni e risoluzione dei problemi
La maggior parte dei problemi con il 4WE 10 J sono riconducibili a tre aree: contaminazione, guasti elettrici o danni meccanici. La buona notizia è che Rexroth include un comando manuale su queste valvole, che fornisce uno strumento diagnostico.
Se la valvola di controllo direzionale non si sposta quando si energizza il solenoide, provare prima l'azionamento manuale. Spingere il perno di esclusione e verificare se la valvola si sposta meccanicamente. Se cambia manualmente ma non elettricamente, stai riscontrando un problema elettrico. Controlla la tensione sul connettore del solenoide, verifica il cablaggio e testa la resistenza della bobina. Se la valvola non si sposta nemmeno manualmente, la bobina è bloccata, solitamente a causa della contaminazione.
I problemi di contaminazione si manifestano in vari modi. A volte la valvola si sposta ma non torna al centro correttamente. Altre volte potrebbe cambiare lentamente o non cambiare affatto. Un altro sintomo è una perdita interna, in cui si perde pressione o si vede una deriva del cilindro anche con la valvola presumibilmente in posizione centrale bloccata. Questi problemi in genere significano che la contaminazione ha graffiato la bobina o il corpo della valvola, creando percorsi di perdita.
I problemi elettrici sono generalmente semplici. L'assenza di tensione significa controllare il cablaggio e il sistema di controllo. Una tensione o una polarità errata (per i solenoidi CC) significa che la valvola potrebbe non spostarsi in modo affidabile. Le bobine bruciate si presentano come circuiti aperti o con una resistenza molto bassa. La sostituzione della bobina è abbastanza semplice poiché si svitano semplicemente dal corpo della valvola.
Il danno meccanico è meno comune ma può verificarsi. Le molle di ritorno rotte impediranno il centraggio della bobina. I perni del solenoide danneggiati non spingono correttamente la bobina. Questi di solito richiedono la sostituzione o la ricostruzione della valvola piuttosto che semplici riparazioni.
Considerazioni sull'installazione
Il montaggio corretto di un 4WE 10 J inizia con una superficie di montaggio pulita e piana. La valvola si fissa a una sottopiastra o a un collettore utilizzando i quattro bulloni M6 menzionati in precedenza. La planarità della superficie è importante perché gli O-ring che sigillano ciascuna porta devono comprimersi in modo uniforme. Eventuali deformazioni o detriti possono creare percorsi di perdita.
Serra i bulloni di montaggio a 15 Newton-metri, né più né meno. Troppo poco e potresti avere perdite esterne. Troppo e rischi di distorcere il corpo della valvola, il che può causare il grippaggio della bobina. Utilizzare una chiave dinamometrica, non un'ipotesi.
Anche i collegamenti elettrici necessitano di attenzione. Assicurati di effettuare il collegamento ai terminali di tensione corretti. La valvola ha generalmente una morsettiera o un connettore per ciascun solenoide, oltre a un collegamento a terra. Il collegamento a terra è obbligatorio per la sicurezza e può anche ridurre il rumore elettrico nel sistema di controllo.
Quando possibile, la valvola di controllo direzionale deve essere orientata con i solenoidi rivolti verso l'alto. Ciò aiuta a prevenire l'accumulo di umidità nei collegamenti elettrici. Se devi montarlo in modo diverso, considera l'aggiunta di protezioni o coperture per proteggere i terminali elettrici.
Confronto delle alternative
La 4WE 10 J non è l'unica valvola di controllo direzionale NG10 disponibile. Parker produce la serie D3W, che offre specifiche simili. Eaton Vickers ha la serie DG4V-5. HYDAC produce valvole NG10 che possono sostituire in molte applicazioni. Allora perché scegliere ancora Rexroth?
La capacità di flusso è un fattore. I 160 litri al minuto del 4WE 10 J nelle versioni DC superano alcuni concorrenti. Il tempo di risposta è competitivo tra 45 e 70 millisecondi per l'eccitazione. Il design del solenoide con pin bagnato con bobine rimovibili e girevoli offre vantaggi pratici in termini di manutenzione. Rexroth offre anche una più ampia varietà di modelli e opzioni di bobine all'interno della serie 4WE 10, offrendovi maggiore flessibilità per soddisfare le vostre precise esigenze.
Dal punto di vista del prezzo, queste valvole sono nello stesso livello. Potresti pagare da 950 a 1.050 dollari USA per una configurazione comune. Tale prezzo riflette la qualità di livello industriale e l'ingegneria necessaria per mantenere spazi ridotti e prestazioni affidabili.
La vera differenziazione spesso dipende da ciò che stai già utilizzando nel tuo sistema. Se la vostra attrezzatura è già costruita attorno a componenti Rexroth, restare fedeli al 4WE 10 J mantiene la coerenza nell'inventario dei componenti e la familiarità del tecnico. Se lavori con sistemi Parker o Eaton, i loro equivalenti potrebbero integrarsi più facilmente.
Approvvigionamento e disponibilità
Trovare un 4WE 10 J è generalmente semplice. Configurazioni comuni come R900589988 (versione 24 V CC) sono generalmente disponibili presso i distributori industriali. Rexroth dispone di uno store online ufficiale dove è possibile acquistare direttamente. Le piattaforme di fornitura industriale come Alibaba offrono sia valvole Rexroth originali che alternative compatibili, anche se è necessario verificare cosa stai effettivamente ottenendo.
I tempi di consegna variano a seconda della configurazione. Gli articoli in stock potrebbero essere spediti entro pochi giorni. Gli ordini speciali con opzioni insolite potrebbero richiedere diverse settimane. Se si effettua la manutenzione di apparecchiature critiche, è opportuno tenere una valvola di riserva a portata di mano dato il costo relativamente basso rispetto ai tempi di fermo.
Tieni presente che le serie più vecchie come la 3X sono state interrotte. Se stai sostituendo una valvola della serie 3X, puoi eseguire l'aggiornamento alla serie 5X, che è l'attuale versione di produzione. L'interfaccia di montaggio e il funzionamento di base rimangono gli stessi, anche se potrebbero esserci piccole differenze nelle opzioni o nelle specifiche prestazionali.
Facendolo durare
Ottenere la massima durata dalla valvola di controllo direzionale si riduce ad alcune pratiche chiave. Primo e più importante: mantenere il fluido idraulico pulito. La filtrazione da 10 micron di cui abbiamo parlato prima non è opzionale se desideri un servizio affidabile. Cambia regolarmente i filtri e osserva la caduta di pressione attraverso l'elemento filtrante.
In secondo luogo, verifica che il modello di spool J corrisponda effettivamente alla tua applicazione. Se si utilizza una pompa a cilindrata fissa senza valvola di scarico, il centro bloccato potrebbe causare problemi. La pompa si dirigerà contro le porte ostruite, creando calore e sprecando energia. Una bobina a J funziona meglio con pompe a cilindrata variabile o sistemi con capacità di scarico separata.
In terzo luogo, utilizzare l'azionamento manuale durante la diagnostica e non come metodo operativo regolare. Questi pin di esclusione servono per la risoluzione dei problemi e la manutenzione, non per l'uso quotidiano nella produzione. Colpire ripetutamente l'override può danneggiare il meccanismo nel tempo.
In quarto luogo, prestare attenzione alla pressione e al flusso operativi del sistema. Solo perché il 4WE 10 J può gestire 350 bar e 160 litri al minuto non significa che dovresti utilizzarlo continuamente a questi limiti. Operando al centro del campo prestazionale piuttosto che agli estremi si prolungherà la durata.
Infine, quando si verifica un guasto, non limitarsi a inserire una nuova bobina del solenoide senza indagare sul motivo del guasto. Le bobine di solito non si guastano da sole. Si guastano perché la bobina è bloccata e si surriscalda oppure a causa di problemi elettrici nel sistema di controllo. Correggi la causa principale, non solo il sintomo.
La linea di fondo
La valvola di controllo direzionale Rexroth 4WE 10 J rappresenta decenni di evoluzione dell'idraulica industriale. Non è sofisticato o high-tech per gli standard odierni, ma fa il suo lavoro in modo affidabile se applicato e mantenuto correttamente. Il modello della bobina a J con centro bloccato offre una tenuta positiva del carico. La dimensione NG10 gestisce portate e pressioni sostanziali. Il design del solenoide con pin bagnato bilancia le prestazioni con un pratico accesso per la manutenzione.
Se stai progettando un nuovo sistema idraulico che necessita di controllo direzionale con capacità di tenuta o se stai sostituendo una valvola usurata in un'attrezzatura esistente, il 4WE 10 J merita di essere preso in considerazione. Assicurati solo di specificare la serie giusta (5X per la produzione attuale), la tensione del solenoide corretta e il materiale di tenuta appropriato per il tuo fluido. Presta attenzione alla filtrazione fin dal primo giorno e otterrai anni di servizio affidabile da queste valvole.
Capire come funziona la tua valvola di controllo direzionale e di cosa ha bisogno per rimanere in salute non è complicato. È sufficiente prestare attenzione ai dettagli che contano: fluido pulito, tensione adeguata, applicazione corretta e manutenzione regolare. Se fate quelle giuste, il 4WE 10 J manterrà il flusso della vostra idraulica dove deve andare, quando deve andare lì.
