Valvola di riduzione della pressione proporzionale 3DR16P-5X

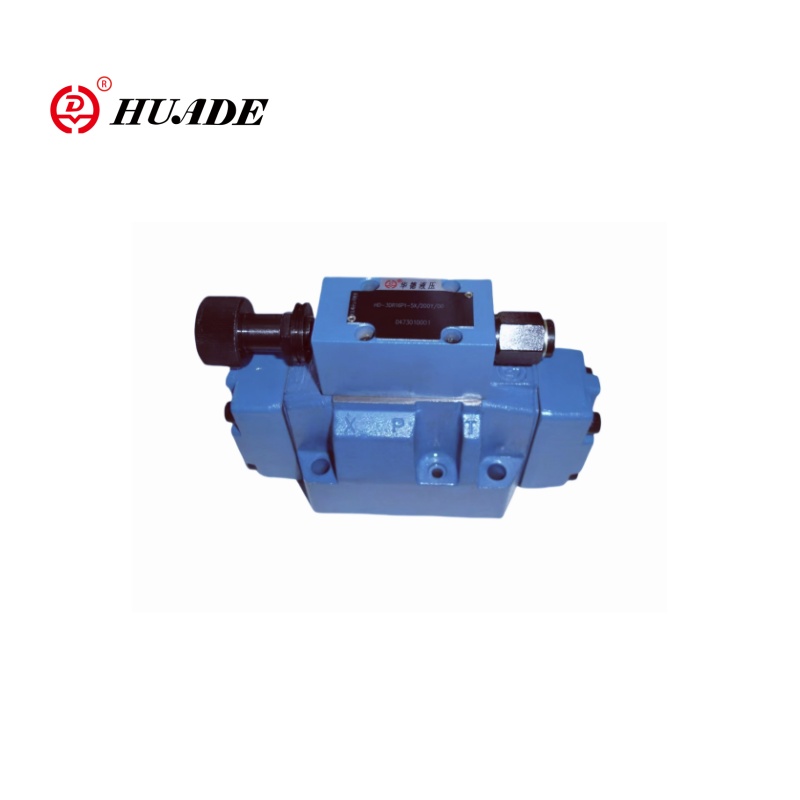

Il pilota ha utilizzato la valvola di riduzione della pressione a tre vie 3DR16P-5X è un elemento di controllo idraulico ad alte prestazioni. La valvola di riduzione della pressione proporzionale di Huade 3DR16P-5X viene utilizzata principalmente per ridurre e limitare la pressione del sistema per garantire che il sistema idraulico possa mantenere un livello di pressione stabile. 3DR16P-5X, dove "3DR" rappresenta la serie di valvole a riduzione della pressione a tre vie, "16" rappresenta la dimensione, "P" rappresenta il controllo della pressione e "5x" rappresenta un codice di configurazione. La valvola proporzionale 3DR16P-5X di Huade può sostituire lo stesso modello offerto da Rexroth.

Parametro del prodotto della valvola di riduzione della pressione proporzionale 3DR16P-5X

Funzionalità del prodotto e applicazione della valvola di riduzione della pressione proporzionale 3DR16P-5X

Caratteristiche:

▶ Valvola per ridurre (da P a A) e limitare (da A a T) un sistema

▶ Per il montaggio della piastra

▶ 4 valutazioni di pressione

▶ 4 elementi di regolazione, opzionali:

● Manopola rotante

● manica con esagono e cappuccio protettivo

● Manopola rotante bloccabile con scala

Manopola rotante con scala

Applicazione:

Valvola di riduzione della pressione proporzionale 3DR16P-5X è adatto a sistemi idraulici che richiedono un controllo di pressione ad alta precisione, come macchine per stampaggio a iniezione, macchinari di costruzione e attrezzature di produzione ad alta precisione.

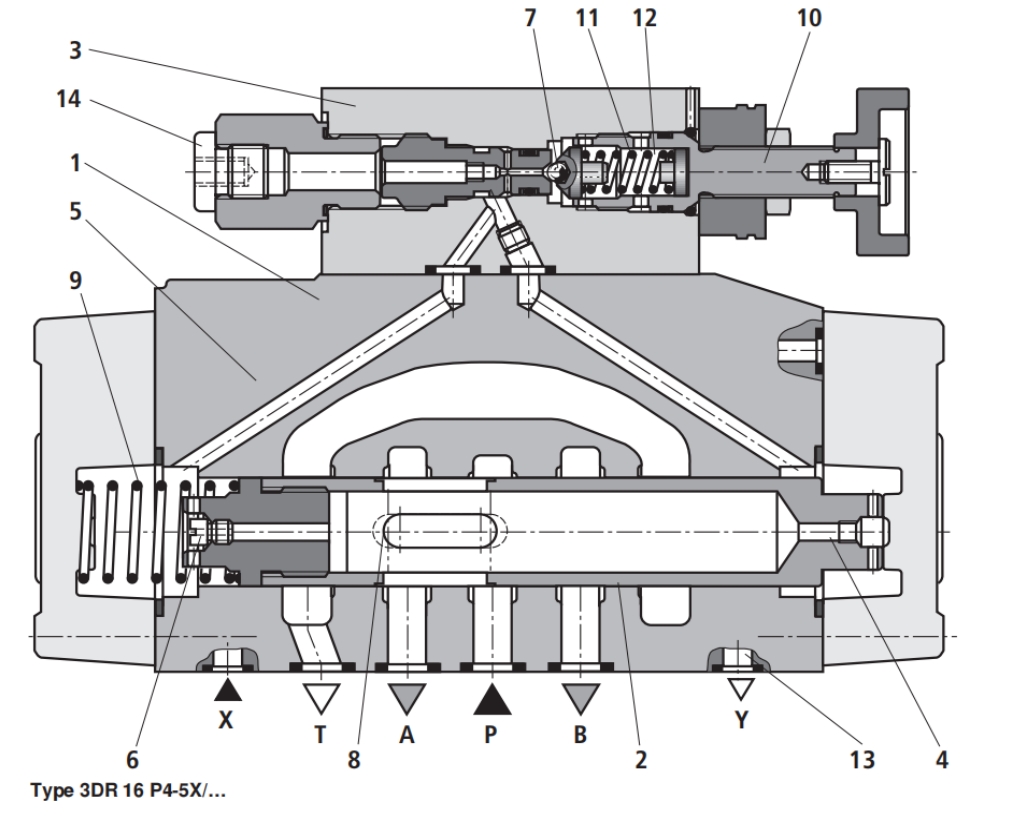

Funzione e sezione della valvola di riduzione della pressione proporzionale 3DR16P-5X

Le valvole di controllo della pressione di tipo 3DR sono valvole a riduzione della pressione a 3 vie a 3 vie con funzione di scarico della pressione per il circuito secondario. Sono usati per ridurre la pressione del sistema.

La valvola di riduzione della pressione è sostanzialmente costituita da valvola principale (1) con bobina di controllo (2) e valvola di controllo pilota (3) con elemento di regolazione della pressione (10).

Nella posizione di partenza, la valvola è aperta. Il fluido idraulico può fluire dal canale P al canale A senza alcuna restrizione.

La pressione nel canale A viene applicata tramite foro (4) nell'area della bobina opposta alla molla di compressione (9). Allo stesso tempo, la pressione viene applicata tramite orifizio (6) sul lato caricato a molla della bobina di controllo (2) e tramite canale (5) a sfera (7) nella valvola di controllo pilota (3).

A seconda dell'impostazione della pressione della molla di compressione (11) si accumula a monte della palla (7) e nel canale (5) e tiene la bobina di controllo (2) in posizione aperta. Il fluido idraulico scorre dal canale P tramite bobina di controllo (2) al canale A fino a quando la pressione si accumula nel canale A, che raggiunge un valore più elevato rispetto al valore di pressione impostato sulla molla di compressione (11) e si solleva la palla (7).

La bobina di controllo (2) si sposta in posizione chiusa. La pressione ridotta richiesta viene raggiunta quando si trova la pressione nel canale A e il valore della pressione impostato sulla molla di compressione (11)

Bilancia.

Quando la pressione nel canale A aumenta ulteriormente a causa delle forze esterne che agiscono sull'attuatore, la bobina di controllo (2) viene spinta ulteriormente contro la molla di compressione (9). Ciò apre una connessione tra il canale T e il canale A via terra di controllo (8) sulla bobina di controllo (2). La quantità di fluido idraulico scaricato nel serbatoio garantisce che la pressione non aumenterà più.

L'olio pilota viene sempre drenato esternamente dalla camera di primavera (12) tramite la linea pilota (13) alla porta Y. Deve essere sempre restituito a una pressione zero su serbatoio.

La porta di manometro (14) consente di controllare la pressione ridotta nel canale A.
