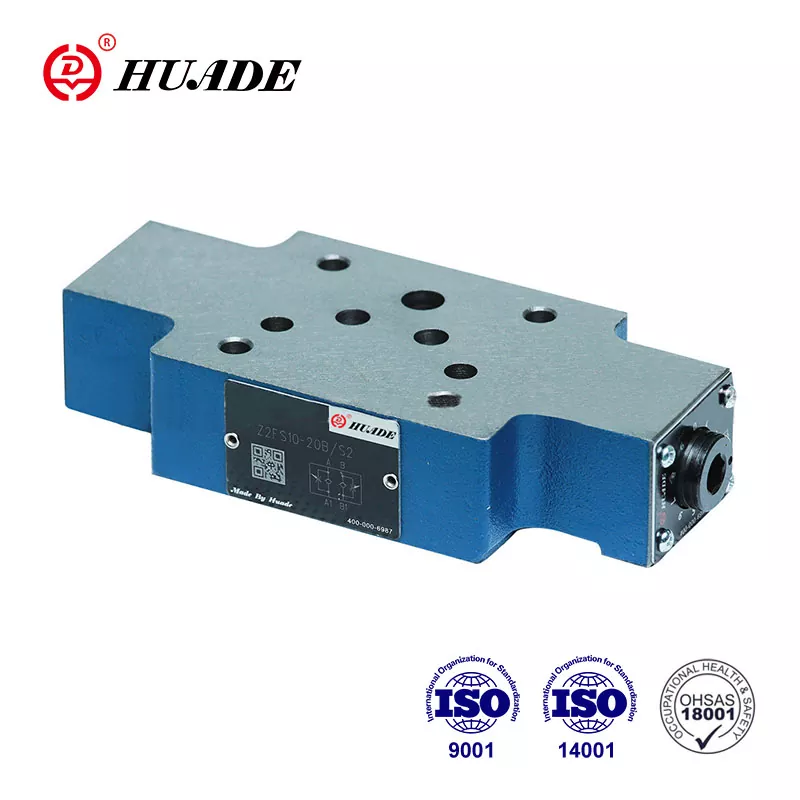

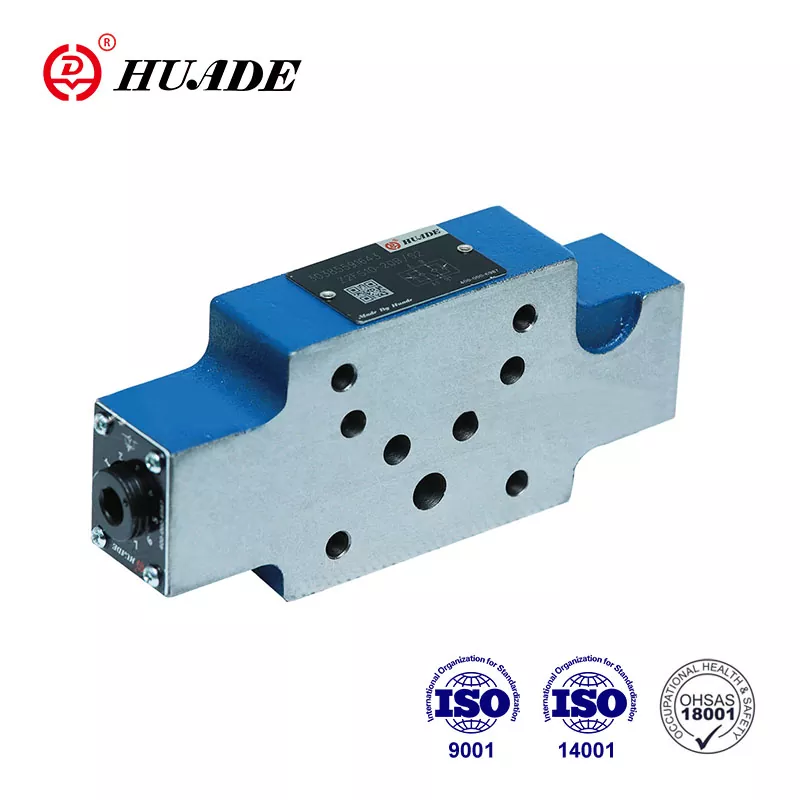

Le doppie valvole di strozzamento/ritegno Z 2 FS10...20B/... sono realizzate con piastra intermedia. Possono essere assemblati verticalmente. Grazie all'introduzione della tecnologia all'avanguardia di Rexroth, Huade® Z2FS 10 può raggiungere lo stesso livello dei prodotti Rexroth in termini di prestazioni, qualità e compatibilità. Le valvole a farfalla Huade® hanno conquistato un ampio riconoscimento del mercato e la fiducia degli utenti.
|
Misurare |
10 |
|
Flusso massimo (l/min) |
160 |
|
Pressione di esercizio massima (MPa) |
31.5 |
|
Fluido in pressione |
Olio minerale (per guarnizione NBR) o estere fosfato (per guarnizione FPM) |
|
Intervallo di viscosità (mm²/s) |
da 10 a 800 |
|
Intervallo di temperatura del fluido (℃) |
da -30 a+80 |
Caratteristiche:
▶ Design della piastra sandwich
▶ Schema delle connessioni secondo DIN 24 340, da A, ISO 4401 e CETOP - RP 121H
▶ Limitazione del flusso principale o pilota di due porte di servizio
▶ Controllo contatore in entrata o in scarico.
Applicazione:
Le valvole di ritegno a doppio strozzatore Z2FS 10 vengono utilizzate per limitare il flusso dell'olio principale o di pilotaggio in una o due porte di servizio. Due valvole di strozzamento/ritegno disposte simmetricamente limitano il flusso (tramite cursori di strozzamento regolabili) in una direzione e consentono il libero flusso di ritorno nell'altra direzione.
Le valvole tipo Z 2 FS10...20B/... sono valvole di strozzamento/ritorno doppie con struttura a piastra intermedia.
Limitazione del flusso principale
La doppia valvola di strozzamento/ritegno è montata tra la valvola direzionale e la piastra base per modificare la velocità di un attuatore (limitazione della portata principale).
Limitazione del flusso pilota
Nel caso di valvole direzionali pilotate, la doppia valvola di strozzamento/ritegno può essere utilizzata come regolazione della strozzatura pilota (limitazione del flusso pilota). In questo caso viene montato tra la valvola principale e la valvola pilota.
Struttura della doppia valvola a farfalla/ritegno, tipo Z 2 FS10...20B
Principio dei sistemi idraulici di Z 2 FS10...20B
