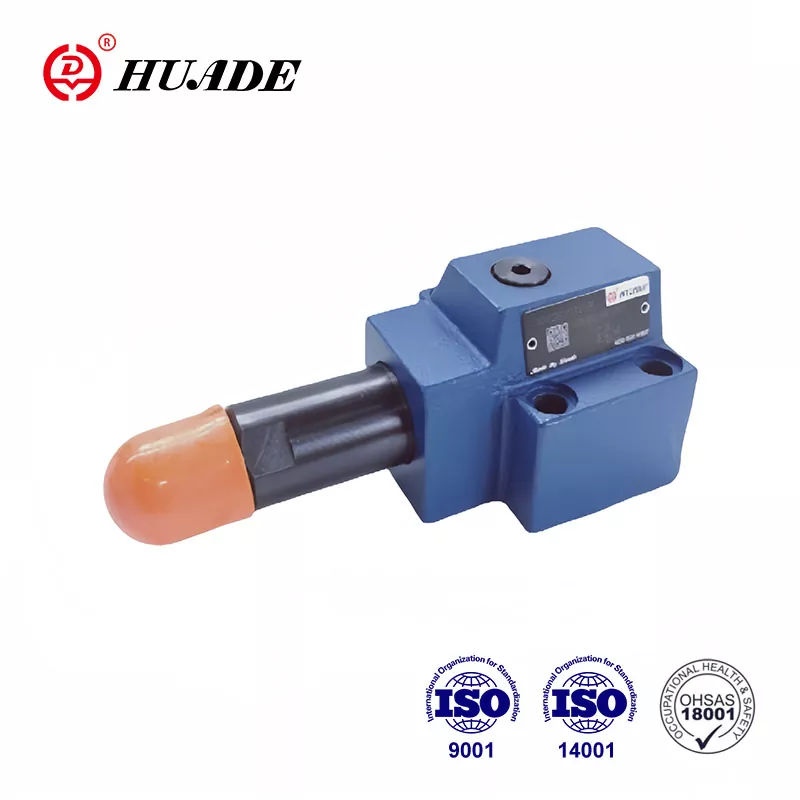

La valvola di sequenza della pressione tipo DZ 10 DP è una valvola di sequenza della pressione ad azionamento diretto. Viene utilizzato per il sequenziamento dipendente dalla pressione di un secondo sistema. È venduto selvaggiamente in Cina e in paesi stranieri con alta qualità e prezzo più basso. La valvola di sequenza della pressione Huade® è pienamente conforme agli standard internazionali nel settore idraulico. Introducendo la tecnologia avanzata Rexroth, le valvole idrauliche Huade® sono compatibili con Rexroth in termini di prestazioni.
|
Dati tecnici |
|
|
Pressione di ingresso, attacco P, B (X） (MPa) |
fino al 31.5 |
|
Pressione di uscita, attacco A (MPa) |
alle 21.0 |
|
Contropressione, porta T (MPa) |
alle 16.0 |
|
Flusso massimo consentito (l/min) |
a 80 |
|
Fluidi |
Olio minerale (per guarnizioni NBR) o estere fosforico (per guarnizioni FPM) |
|
Intervallo di viscosità (mm²/s) |
10~800 |
|
Intervallo di temperatura del fluido (℃) |
-30 fino a +80 |
|
Pulizia del fluido (um) |
Pulizia del fluido Grado massimo consentito di contaminazione del fluido secondo NAS 1638 Classe 9 |
|
Flusso massimo (l/min) |
fino a 80 |
Caratteristiche:
▶ Per il montaggio su piastra
▶ 4 livelli di pressione
▶ 4 elementi di regolazione:
. Manopola rotante
. Manicotto con esagono e cappuccio protettivo
. Manopola girevole bloccabile con scala
. Manopola rotante con scala
▶ Con attacco per manometro
▶ Valvola di ritegno, opzionale
▶ Schema di montaggio secondo DIN 24 340, forma D, ISO 5781 e CETOP - RP 121H
Applicazione:
Questa valvola di sequenza della pressione DZ 10 DP può essere ampiamente utilizzata nei sistemi idraulici di macchinari di sollevamento e trasporto, macchine edili, veicoli industriali, macchine utensili, navi, metallurgia e altre attrezzature.
La pressione sequenziale viene impostata tramite l'elemento di regolazione(1).
La molla di compressione (2) mantiene il distributore a cassetto (3) nella posizione iniziale, la valvola è chiusa. La pressione nel collegamento A è presente attraverso la tubazione di comando (4) nella zona del pistone del distributore a cassetto (3) di fronte alla molla di compressione (2). Quando la pressione raggiunge il valore impostato sulla molla di compressione (2), il distributore a cassetto (3) viene spostato e apre il collegamento da A a B. Il sistema collegato all'attacco B viene sequenziato senza che la pressione nel canale A diminuisca.
Il segnale di controllo viene ottenuto tramite la linea di controllo (4) dalla porta A o esternamente tramite la connessione X.
A seconda dell'applicazione della valvola, l'olio di scarico delle perdite può essere fatto passare esternamente tramite il collegamento Y o internamente tramite B.
struttura di DZ 10 DP 1 -40B
Simboli di DZ 10 DP-10B
