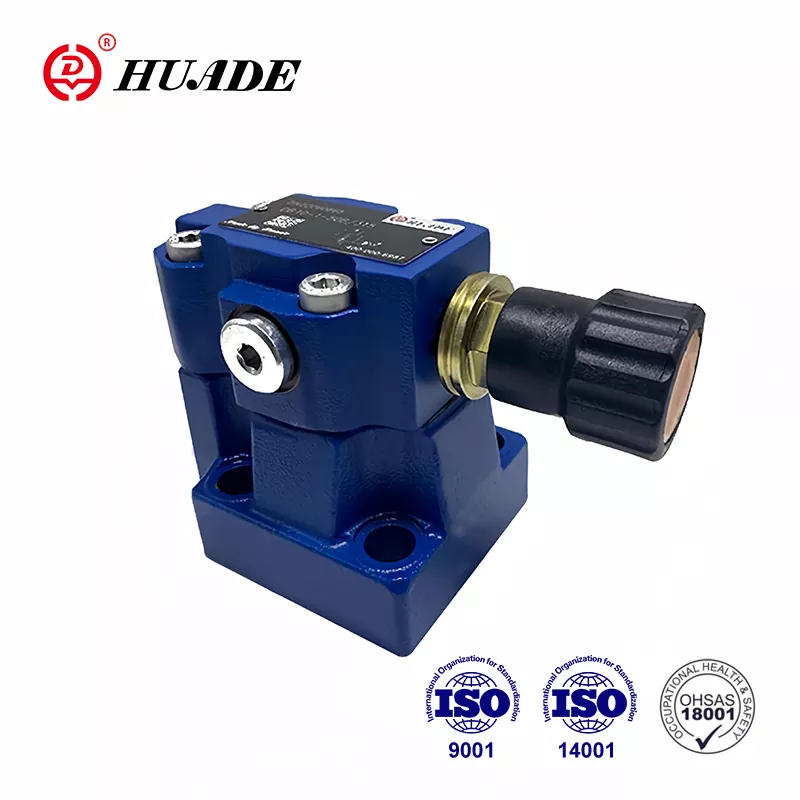

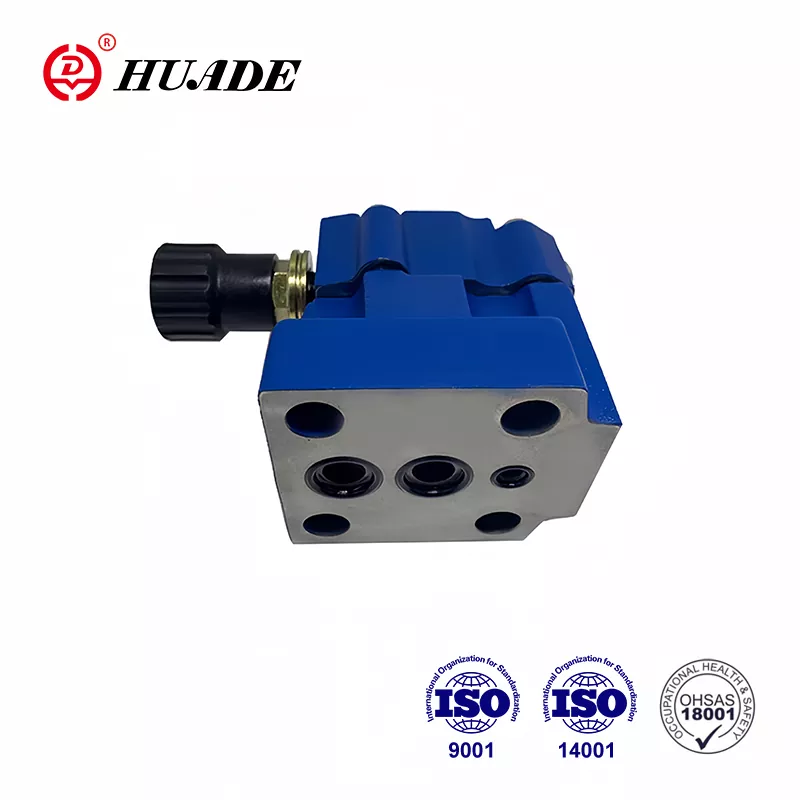

Valvola limitatrice di pressione DB 20

Rispetto ad altri prodotti simili, le valvole limitatrici di pressione Huade® sono più avanzate nella tecnologia e più durevoli in questo campo. Le valvole del tipo DB 20 possono sostituire le DB 20 offerte da Rexroth. La fabbrica si impegna a fornire ai clienti valvole di pressione idraulica stabili e di alta qualità. Ha introdotto più di 750 apparecchiature di produzione avanzate provenienti da tutto il mondo. La fabbrica ha superato ISO9001, ISO14001 e OH SAS18001. Le valvole idrauliche Huade® sono relativamente economiche rispetto ai marchi di fama mondiale. Grazie alla sua alta qualità e al prezzo basso, Huade Hydraulic ha attratto molti clienti in patria e all'estero e ha ottenuto l'ampio riconoscimento dei consumatori.

Parametro del prodotto della valvola limitatrice di pressione DB 20

Caratteristiche del prodotto e applicazione della valvola limitatrice di pressione DB 20

Caratteristiche:

▶ Montaggio su piastra

▶ Schema delle connessioni secondo DIN 24 340, forma E, ISO 6264 e CETOP - RP 121H

▶ Collegamento del tubo

▶ Inserire la connessione

▶ Tre elementi di regolazione:

. Manopola rotante

. Esadecimale. vite a testa con cappuccio protettivo

. Manopola girevole bloccabile con scala

▶ Scarico azionato da elettrovalvola tramite valvola direzionale incorporata

Funzione, sezione e simboli della valvola limitatrice di pressione DB 20

Generale

Le valvole di pressione tipo DB sono valvole limitatrici di pressione pilotate.

Sono utilizzati per la limitazione della pressione di controllo.

Le valvole limitatrici di pressione (DB) sono costituite principalmente dalla valvola principale (1) con il gruppo cursore principale (3) e dalla valvola pilotata (2) con elemento di regolazione della pressione.

Valvola limitatrice di pressione tipo DB

La pressione presente nella porta A agisce sul cursore principale (3). Allo stesso tempo viene applicata pressione tramite le linee di controllo (6) e (7), dotate di orifizi (4) e (5), sul lato caricato a molla della bobina principale (3) e sulla sfera (8 ) nella valvola pilota (2). Se la pressione nell'attacco A supera la valvola tarata sulla molla (9), la sfera (8) si apre contro la molla (9).

Il segnale a tal fine arriva internamente attraverso le linee di controllo (10) e (6) dall'attacco A. Il fluido in pressione sul lato caricato a molla della bobina principale (3) scorre ora attraverso la linea di controllo (7), il foro dell'orifizio (11 ) e la sfera (8) nella camera della molla (12). Nel tipo DB...50B/...confluisce internamente nel serbatoio tramite la tubazione di comando (13), oppure nel tipo DB..50/..Y..esternamente tramite la tubazione di comando (14). A causa degli orifizi (4) e (5) si verifica una caduta di pressione sul cursore principale (3), il collegamento dall'attacco A all'attacco B è aperto. Ora il fluido in pressione scorre dall'attacco A all'attacco B mantenendo la pressione di esercizio impostata.

La valvola limitatrice di pressione può essere scaricata o commutata su un'altra pressione (secondo livello di pressione) tramite l'attacco "X" (15).

struttura del DB...50B

Simbolo di DB...50B

Avviso

1.Il fluido deve essere filtrato. La finezza minima del filtro è 20 ㎛.

2.Il serbatoio deve essere sigillato e un filtro dell'aria deve essere installato sull'ingresso dell'aria.

3. Prodotti senza sottopiastra quando lasciano la fabbrica, se necessari, si prega di ordinarli appositamente.

4.Le viti di fissaggio della valvola devono essere ad alta intensità (classe 10.9). Selezionarli e utilizzarli in base ai parametri elencati nel campionario.

5. È richiesta la ruvidità della superficie collegata alla valvola. La rugosità superficiale è 0,8.

6. La finitura superficiale del pezzo accoppiato è richiesta a 0,01/100 mm.
