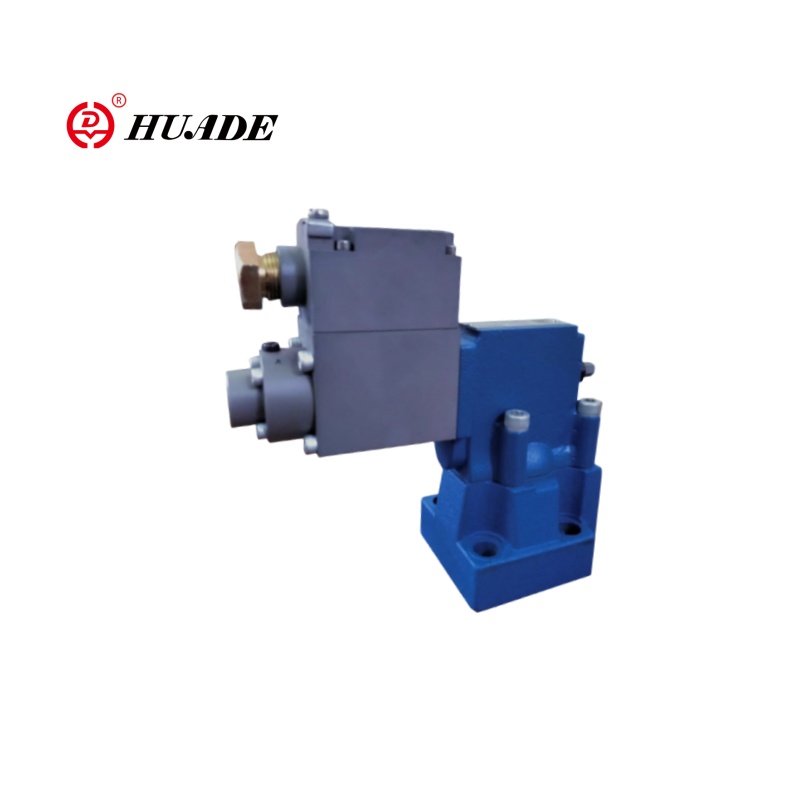

Valvola di scarico a pressione a prova di esplosione DBE

La serie di valvole di soccorso a prova di esplosione è una valvola di regolazione della pressione controllata elettricamente progettata per ambienti infiammabili ed esplosivi, con una precisa regolazione della pressione proporzionale e caratteristiche a prova di esplosione sicure. La valvola di sicurezza proporzionale DBE ha una funzione di rilievo di emergenza meccanica integrata, passando automaticamente alla pressione sicura quando l'alimentazione è spenta. E il rivestimento resistente all'usura sul nucleo della valvola può prolungare la durata di servizio.

Parametro del prodotto della valvola di scarico a prova di esplosione DBE

Funzionalità del prodotto e applicazione della valvola di scarico a pressione a prova di esplosione DBE

Caratteristiche:

-Sub-piastra Montaggio:

- Pattern di porting a Din 24 340 Form E e ISO 6264

- Per l'installazione in collettori

- 4 valutazioni di pressione

- Max. limitazione della pressione, facoltativo

- Tipo di amplificatore VT-2000 (deve essere ordinato separatamente)

Applicazione:

La valvola di scarico a pressione a prova di esplosione DBE può essere utilizzata per i preventivi di scoppi piattaforma di perforazione (BOP), strumenti per fori verso il basso, stazioni di compressione del gas naturale, supporti idraulici minerari, macchine per scudo, attrezzature di estrazione di gas, attrezzature per la perforazione di acque profonde e macchinari a prova di esplosione.

Esempio:

PLC a prova di esplosione → Amplificatore proporzionale a prova di esplosione → Valvola DBE → Attuatore idraulico

                                         ↑

                  Sensore di pressione a prova di esplosione (feedback)

Funzione e configurazione della valvola di scarico a prova di esplosione DBE

La valvola di scarico a pressione a prova di esplosione DBE è una valvola di allevamento a pressione pilota. Viene utilizzato per impostare continuamente la pressione nei sistemi idraulici per segnale elettrico.

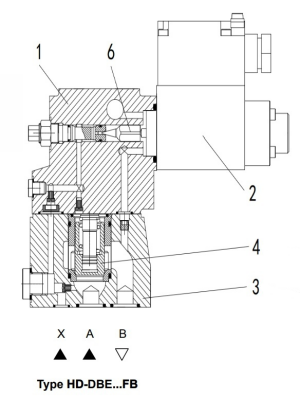

Fondamentalmente queste valvole sono costituite da una valvola pilota (1) con solenoide proporzionale (2) e la valvola principale (3) con inserto principale della bobina (4).

Tipo HD-DBE ... FB

Il limite di pressione è in relazione al valore della corrente elettrica e impostato dal solenoide proporzionale (2). La pressione del sistema viene applicata alla bobina principale (4). Allo stesso tempo, la pressione viene applicata sul lato caricato a molla della bobina principale (4) e il pioppo pilota (6) tramite orifizio (5) nella valvola pilota (1). Se la forza idraulica supera la forza del solenoide, si apre il poppet pilota (6). Il fluido pilota può tornare indietro sul serbatoio e la caduta di pressione causata dagli orifizi influisce sulla bobina principale (4). Quindi la bobina principale (4) apre il canale da una pompa al serbatoio.

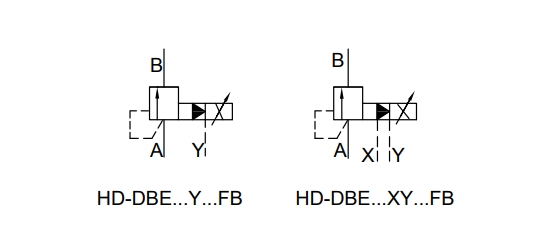

Simbolo di Valvola di scarico a pressione a prova di esplosione DBE
